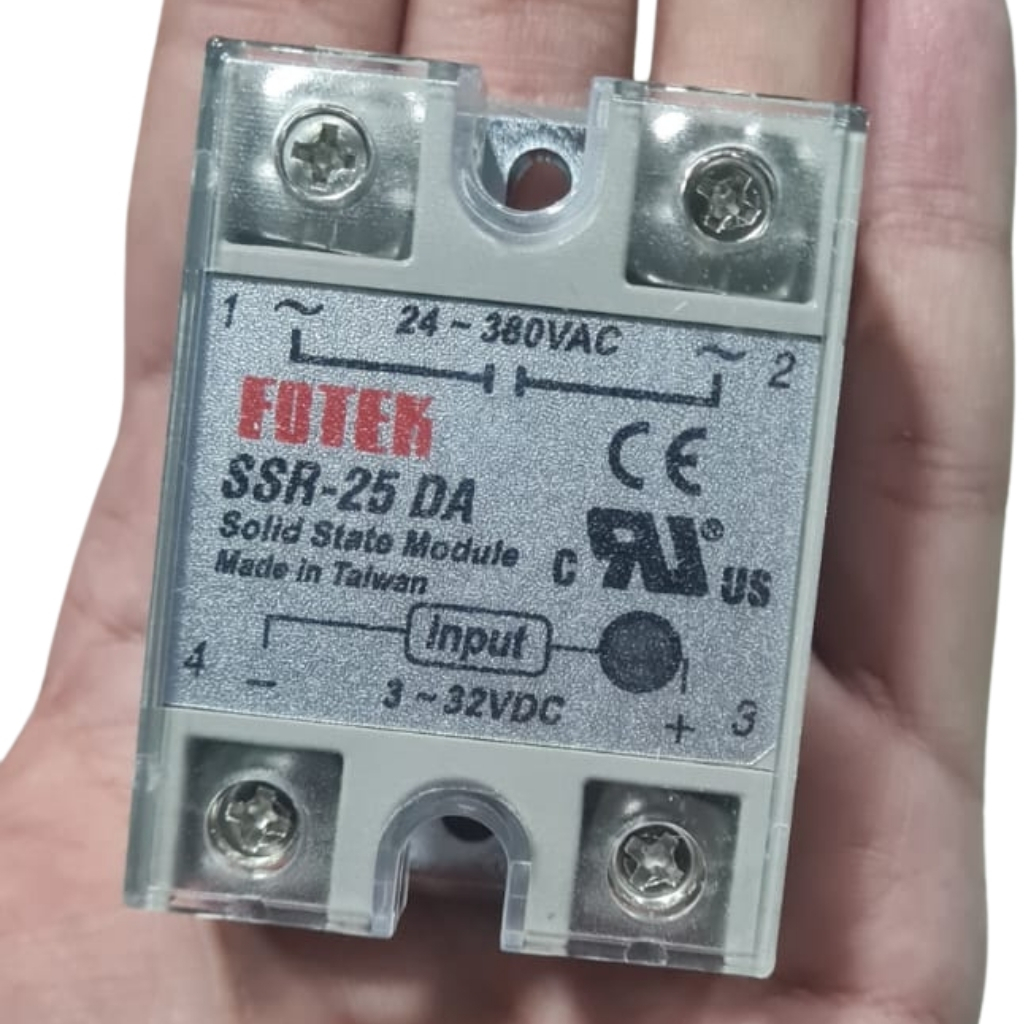

SSR-25DA SSR Solid State Röle 25A (Katı Hal Rölesi)
SSR-25DA SSR Solid State Röle 25A (Katı Hal Rölesi), hareketli parça içermeyen, tamamen elektronik bileşenlerden oluşan yüksek güvenilirlikli bir anahtarlama elemanıdır. Geleneksel elektromekanik rölelerin aksine, sessiz çalışma, uzun ömür ve hızlı anahtarlama özellikleriyle öne çıkar.
3-32V DC kontrol sinyali ile 24-380V AC yükleri kontrol edebilen bu röle, elektronik komponentler arasında endüstriyel otomasyon, motor kontrolü ve ısıtma sistemleri gibi uygulamalar için ideal bir seçenektir.
25A yük akımı taşıma kapasitesine sahip bu röle, dahili soğutucu ve optik izolasyon özelliği sayesinde hem yüksek performans hem de güvenli bir çalışma ortamı sağlar.
Teknik Özellikler
SSR-25DA SSR Solid State Röle 25A (Katı Hal Rölesi)'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Model: SSR-25DA
- Tip: DC girişli AC çıkışlı (DC-AC)
- Kontrol Giriş Voltajı: 3-32V DC
- Yük Voltajı: 24-380V AC
- Maksimum Yük Akımı: 25A
- Minimum Kontrol Akımı: 7.5mA
- Çalışma Frekansı: 47-63Hz
- Kaçak Akım: <10mA (kapalı durumda)
- Açma/Kapama Süresi: <10ms
- İzolasyon Voltajı: 2500V AC
- İzolasyon Direnci: >500MΩ
- Voltaj Düşümü: <1.6V (açık durumda)
- Çalışma Sıcaklığı: -20°C ile +75°C arası
- Anahtarlama Tipi: Sıfır geçişli (Zero Crossing)
- Giriş İşareti: LED gösterge

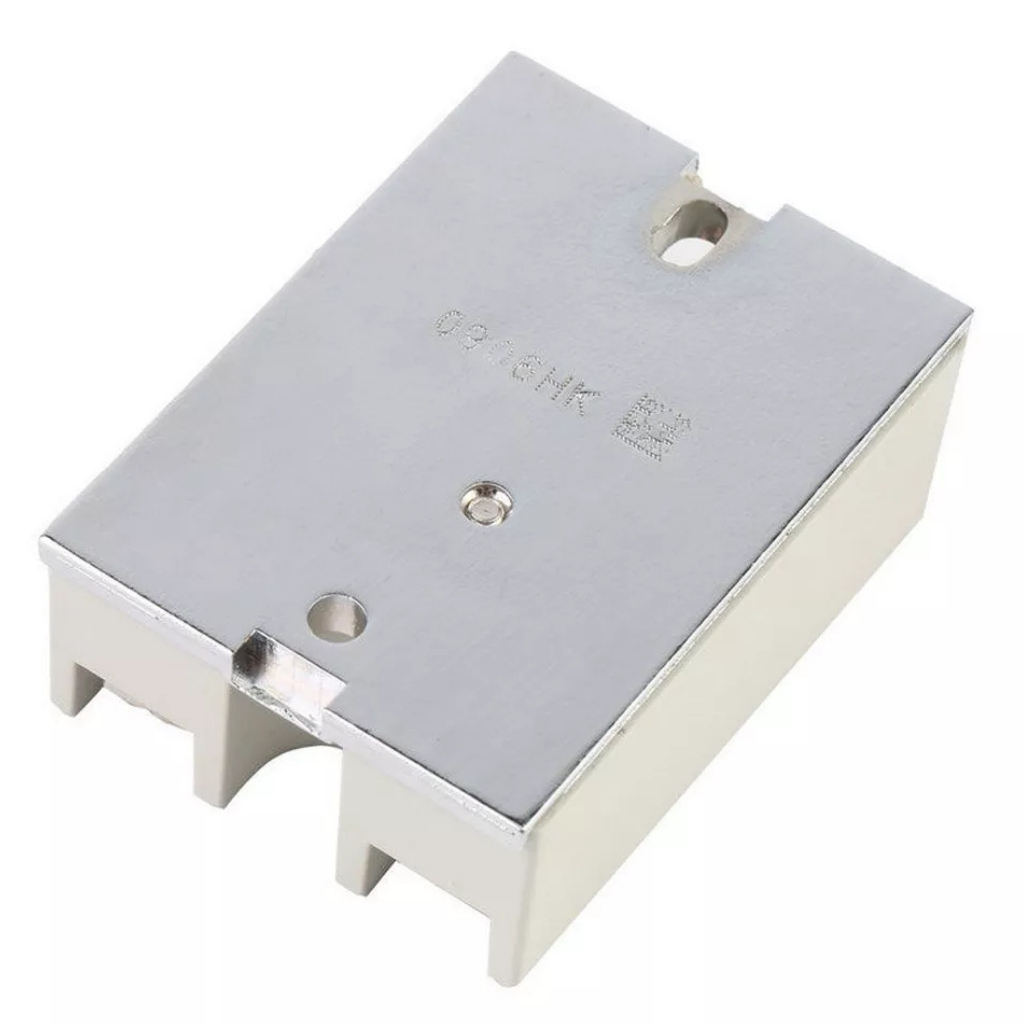

- Soğutucu: Dahili alüminyum soğutucu

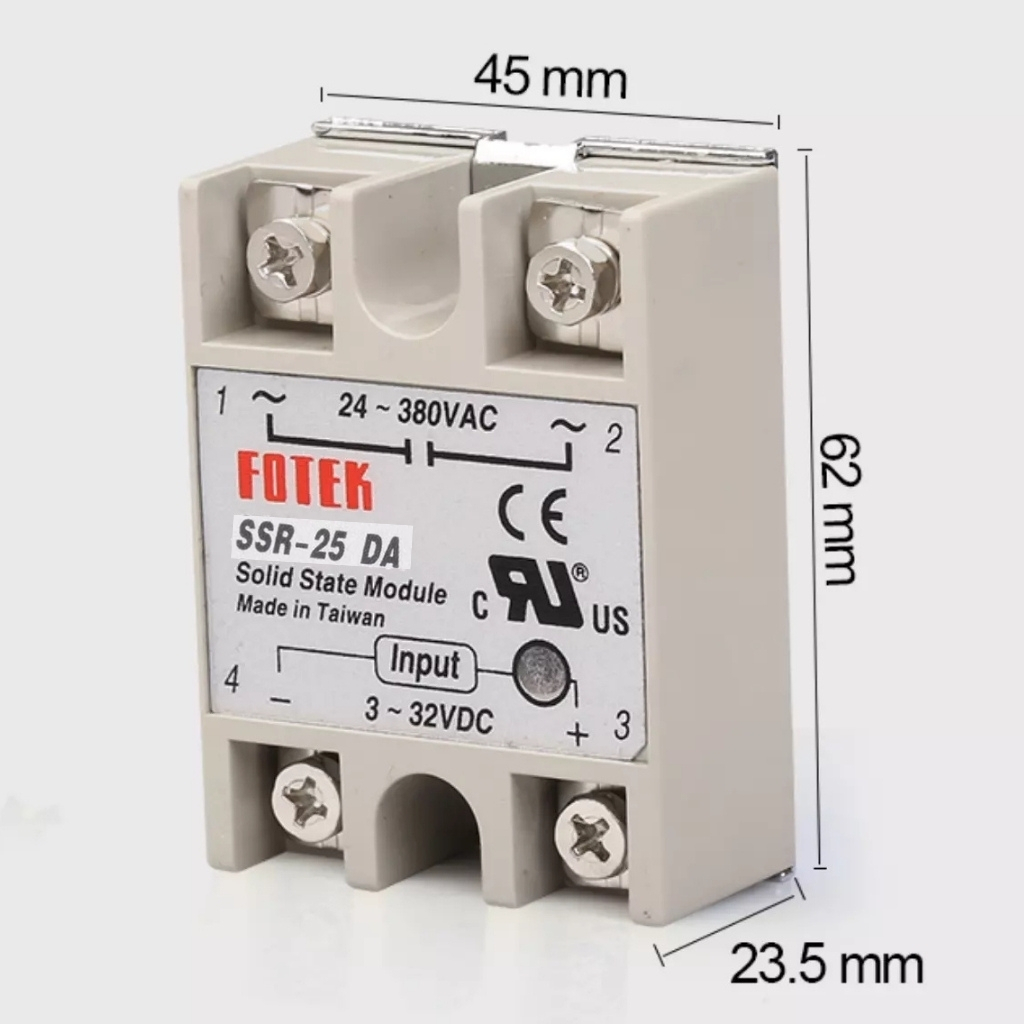

- Boyutlar: 60mm × 45mm × 23mm
- Ağırlık: Yaklaşık 70g
- Montaj: Vida ile montaj (M4 vida deliği)
- Terminaller: Vidalı terminal blokları
Kullanım Alanları
SSR-25DA SSR Solid State Röle 25A (Katı Hal Rölesi)'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Endüstriyel Otomasyon
- PLC kontrollü sistemler
- Üretim hattı kontrolü
- Konveyör sistemleri
- Paketleme makineleri
- Endüstriyel fırınlar
Isıtma ve Sıcaklık Kontrolü
- Elektrikli ısıtıcılar
- Endüstriyel fırınlar
- Sıcaklık kontrol sistemleri
- Su ısıtıcıları
- İklimlendirme sistemleri
Motor Kontrolü ve Güç Yönetimi
- Monofaze motor kontrolü
- Aydınlatma kontrol sistemleri
- Güç dağıtım sistemleri
- Yenilenebilir enerji sistemleri
- Akıllı ev otomasyonu
Avantajlar ve Özellikler
SSR-25DA SSR Solid State Röle 25A (Katı Hal Rölesi)'nin sağladığı avantajlar ve çözümler.
- Hareketli Parça Yok: Mekanik aşınma olmadan uzun ömür
- Sessiz Çalışma: Gürültüsüz anahtarlama
- Hızlı Anahtarlama: 10ms'den kısa tepki süresi
- Optik İzolasyon: Kontrol devresi ile yük arasında güvenli ayrım
- Sıfır Geçiş Kontrolü: Elektromanyetik paraziti azaltma
- Yüksek Güvenilirlik: Mekanik arıza riski olmadan çalışma
- Düşük Kontrol Akımı: Mikrodenetleyiciler ile kolay sürülebilme
- Yüksek Akım Kapasitesi: 25A'e kadar yük akımı
- Kompakt Boyut: Az yer kaplayan tasarım
- Entegre Soğutucu: Dahili alüminyum soğutucu ile ısı yönetimi
Kurulum ve Bağlantı
SSR-25DA SSR Solid State Röle 25A (Katı Hal Rölesi)'nin kurulum ve bağlantı süreci hakkında bilgiler.
İpucu: Yüksek güç uygulamalarında ilave soğutucu ve termal macun kullanın.

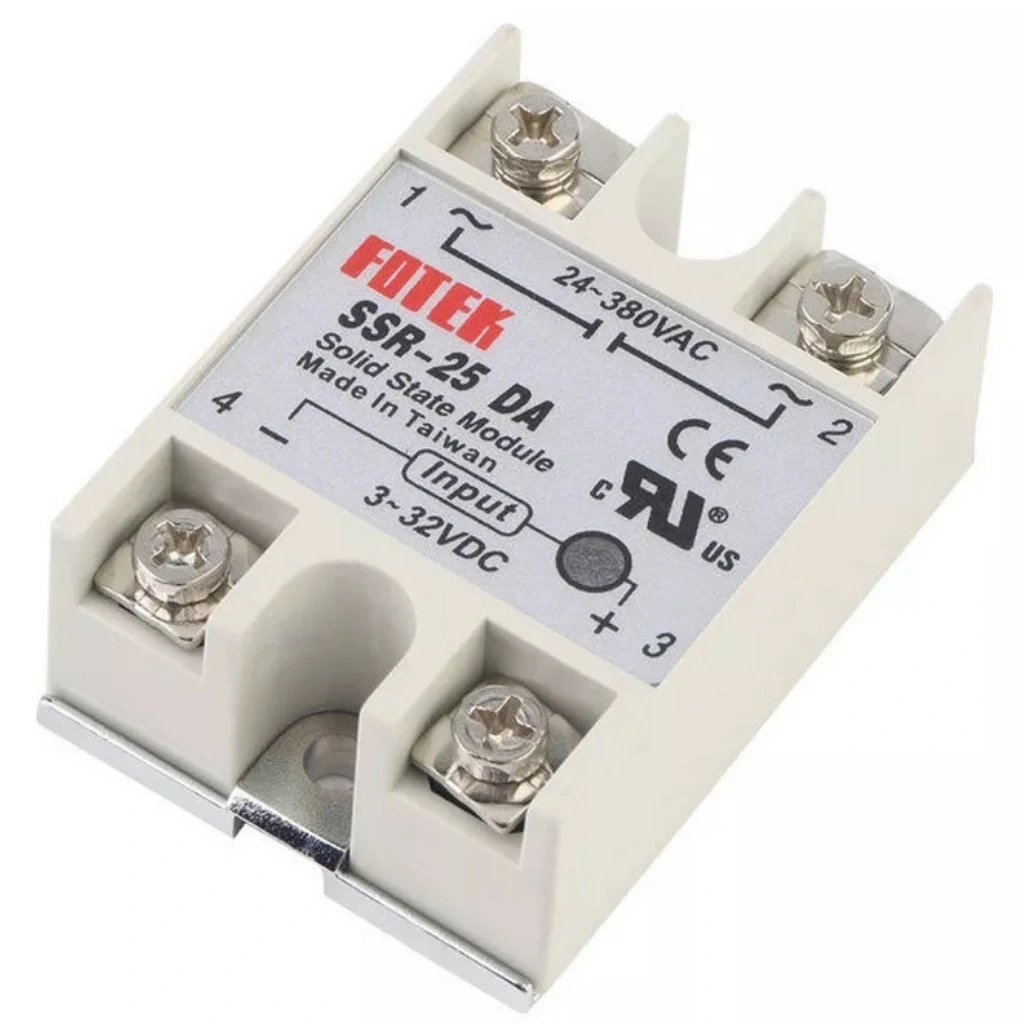

Bağlantı terminalleri ve işlevleri:
- 3 ve 4 Terminalleri (Giriş): 3-32V DC kontrol sinyali bağlantısı
- 1 ve 2 Terminalleri (Çıkış): 24-380V AC yük bağlantısı
Mikrodenetleyici ile temel bağlantı:
- Terminal 3 (+): Arduino/mikrodenetleyici dijital çıkış pini
- Terminal 4 (-): Arduino/mikrodenetleyici GND
- Terminal 1: AC güç kaynağı (L)
- Terminal 2: Yük (diğer ucu AC güç kaynağının N hattına)
Soğutma ve montaj önerileri:
- SSR'yi metal bir panele veya ilave soğutucuya monte edin
- SSR ile montaj yüzeyi arasına termal macun uygulayın
- 10A üzerindeki yüklerde ilave soğutma gerektiğini unutmayın
- Hava akışı sağlayan bir konumda monte edin
- Diğer ısı üreten komponentlerden uzak tutun
Güvenlik önlemleri:
- Yüksek voltaj bağlantılarını yapmadan önce güç kaynağını kapatın
- Kabloların akım taşıma kapasitesinin yeterli olduğundan emin olun
- Çıkış tarafında uygun sigorta kullanın
- Rölenin yeterince soğuduğundan emin olun, gerekirse sıcaklığı izleyin
- Nemli ortamlarda kullanırken uygun koruma sağlayın
Sorun Giderme ve İpuçları
SSR-25DA SSR Solid State Röle 25A (Katı Hal Rölesi) kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Yeterli soğutma ekleyin, yük akımını kontrol edin, termal macun kullanın
- Röle Açılmıyor: Kontrol sinyalini doğrulayın, en az 3V ve 7.5mA olduğundan emin olun
- Röle Kapanmıyor: Kaçak akım nedeniyle düşük güçlü yükler açık kalabilir, paralel yük direnci ekleyin
- Yük Tamamen Açılmıyor: Voltaj düşümünü (1.6V) hesaba katın, uygun yük seçin
- LED Yanıyor Ama Çıkış Yok: Röle hasarlı olabilir, yük bağlantılarını kontrol edin
Verimli Kullanım İpuçları
- Yüksek indüktif yüklerde (motorlar) paralel varistör (MOV) ekleyerek gerilim sıçramalarından koruyun
- 10A üzerindeki yüklerde iyi bir soğutucu kullanın, 20A'in üzerinde fan soğutması düşünün
- Uzun süreli çalışmalarda sıcaklığı 40°C'nin altında tutacak soğutma çözümleri sağlayın
- Çoklu SSR kullanırken aralarında yeterli mesafe bırakın
- Kontrol tarafı için filtreleme kapasitörleri ekleyerek yanlış tetiklemeleri önleyin
- Düşük güçlü yükler (< 100W) için minimum yük özelliklerini kontrol edin, bleed resistor ekleyin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve kontrol elemanları konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Solid state röle ile mekanik röle arasındaki farklar nelerdir?
SSR'ler hareketli parça içermez, sessiz çalışır, daha uzun ömürlüdür ve hızlı anahtarlama sağlar. Mekanik rölelere göre daha pahalıdır ve soğutma gerektirir.
Sıfır geçiş (zero crossing) özelliği ne işe yarar?
AC sinyalin sıfır geçiş noktalarında anahtarlama yaparak ani akım ve gerilim değişimlerini önler, elektromanyetik girişimi azaltır, ısıtıcı ömrünü uzatır.
SSR ne kadar akım ile kontrol edilebilir?
Bu model minimum 7.5mA kontrol akımı gerektirir. 3-32V DC aralığında, tipik olarak 12V'da 15-20mA akım yeterlidir.
Arduino ile bu röleyi nasıl sürebilirim?
Arduino'nun dijital çıkışını (HIGH) doğrudan SSR'nin 3 nolu pinine, GND'yi 4 nolu pinine bağlayabilirsiniz. Ek direnç gerekmez.
25A kapasiteli SSR gerçekten 25A akımı taşıyabilir mi?
Uygun soğutma sağlandığında taşıyabilir. Ancak sürekli yüksek akımda çalışma için nominal kapasitenin %70-80'i (17-20A) önerilir.
Neden SSR ile soğutucu kullanmak gerekir?
SSR iletim halindeyken 1-1.6V voltaj düşümü yaşar ve bu ısı üretir. Soğutma olmadan bu ısı röleyi hızla bozabilir.
SSR'nin kapalı durumdaki kaçak akımı sorunu çıkarır mı?
Düşük güçlü cihazlarda 10mA'e kadar olan kaçak akım LED gibi yüklerin sönük yanmasına sebep olabilir. Paralel yük direnci bu sorunu çözer.
DC yükleri kontrol etmek için kullanılabilir mi?
Hayır, SSR-25DA sadece AC yükleri kontrol edebilir. DC yükler için SSR-25DD gibi DC çıkışlı modeller kullanılmalıdır.
