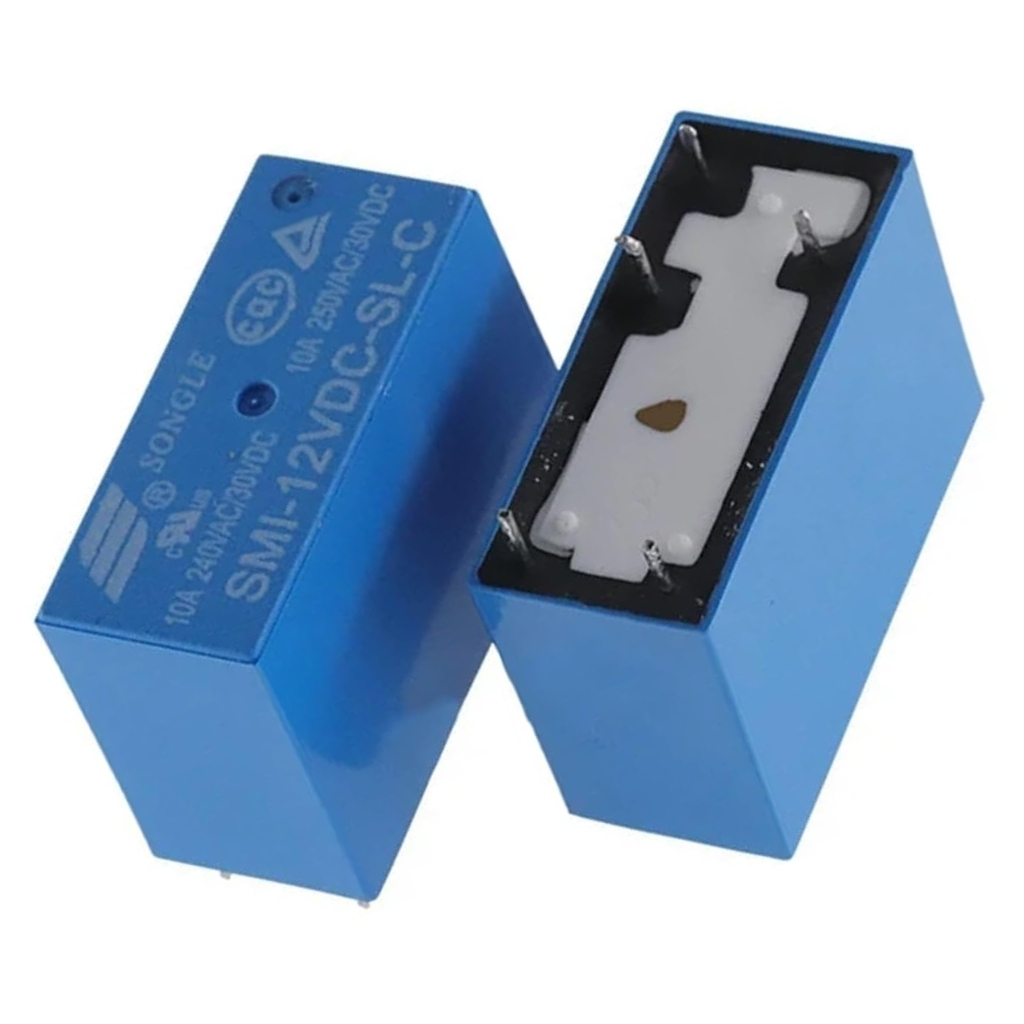

Songle SMI-12VDC-SL-C 10A 12V 5 Pin Tek Kontak Röle (HLS1)
Songle SMI-12VDC-SL-C 10A 12V 5 Pin Tek Kontak Röle (HLS1), 12V ile kontrol edilebilen, 10A akım taşıma kapasitesine sahip, tek kontaklı bir elektromanyetik röledir. Kompakt yapısı ve yüksek güvenilirliği ile düşük voltajlı kontrol sinyalleri kullanarak yüksek güçlü elektriksel yüklerin anahtarlanmasını sağlar.
5 pinli yapısıyla PCB üzerine kolay montaj imkanı sunan bu röle, elektronik komponentler arasında en çok tercih edilen anahtar elemanlarından biridir ve özellikle 12V DC ile çalışan araç ve batarya sistemleri için ideal bir seçenektir.
Yüksek kaliteli Songle markasına ait olan bu tek kontaklı röle, 10A kapasitesi ve güvenilir yapısıyla uzun ömürlü çalışma sunar ve endüstriyel projelerde sıklıkla kullanılır.

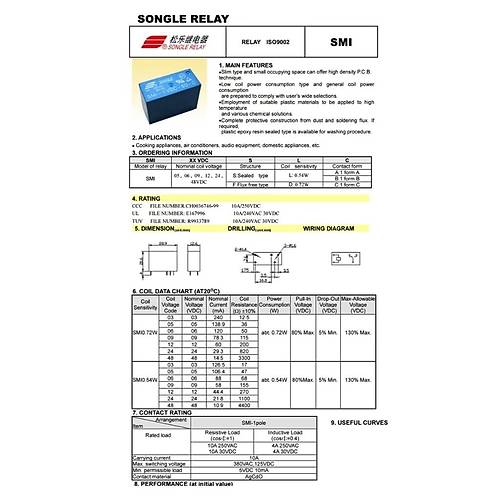

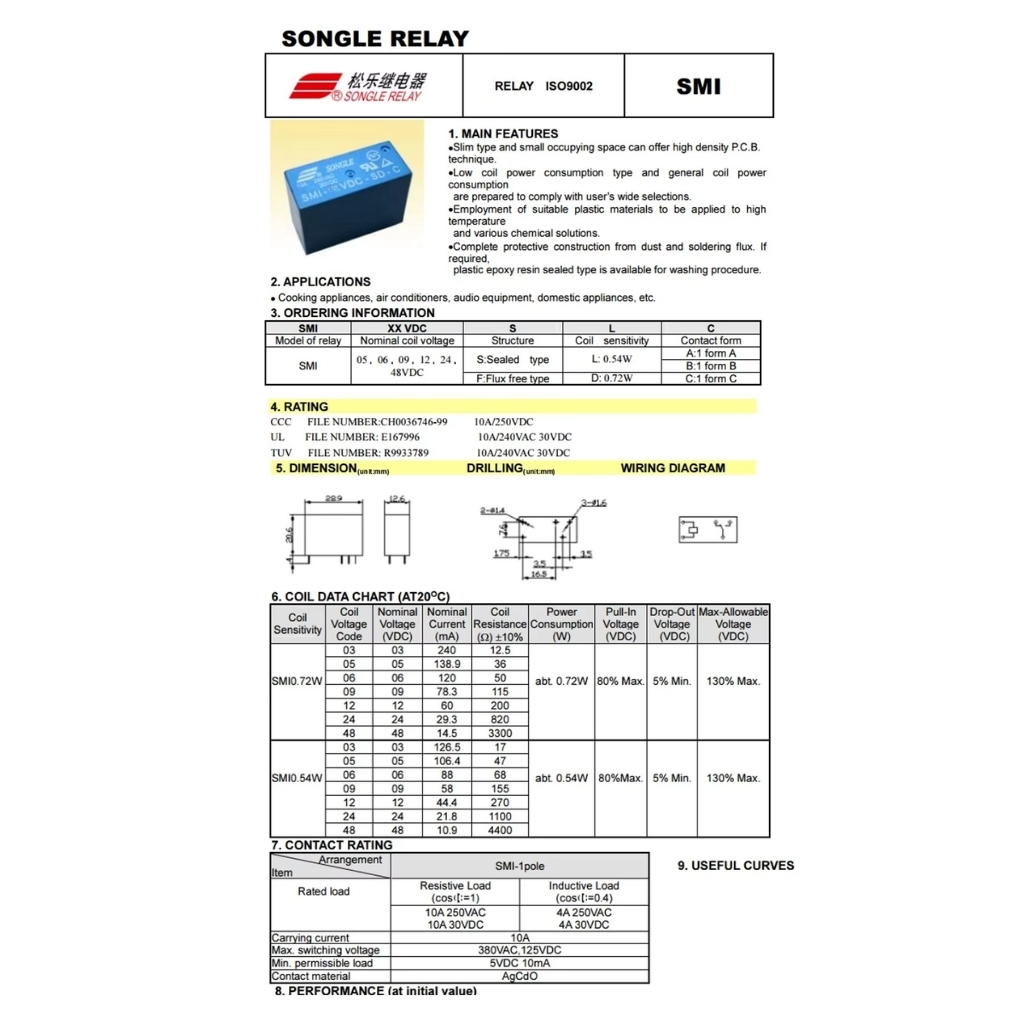

Teknik Özellikler
Songle SMI-12VDC-SL-C 10A 12V 5 Pin Tek Kontak Röle (HLS1)'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Marka: Songle
- Model: SMI-12VDC-SL-C
- Bobin Voltajı: 12V DC
- Kontak Yapısı: SPDT (Tek Kutuplu Çift Atımlı)
- Kontak Kapasitesi: 10A @ 250VAC / 30VDC
- Bobin Direnci: 400Ω ± 10%
- Bobin Akımı: ~30mA
- Çekme Voltajı: 9.0V DC (maksimum)
- Bırakma Voltajı: 1.2V DC (minimum)
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Mekanik Ömür: Minimum 10 milyon operasyon
- Elektriksel Ömür: Minimum 100,000 operasyon (nominal yükte)
- Çalışma Süresi: Maksimum 10ms
- Bırakma Süresi: Maksimum 5ms
- İzolasyon Direnci: 100MΩ (500VDC'de)
- Dielektrik Dayanımı: 1500VAC, 1 dakika
- Pin Sayısı: 5 pin
- Montaj Tipi: THT (Through Hole Technology)
- Boyutlar: Yaklaşık 19.0 × 15.5 × 15.0mm
- Ağırlık: Yaklaşık 7g
Kullanım Alanları
Songle SMI-12VDC-SL-C 10A 12V 5 Pin Tek Kontak Röle (HLS1)'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Otomotiv ve Araç Sistemleri
- Araç aksesuar kontrol sistemleri
- Far ve aydınlatma kontrolleri
- Cam ve silecek sistemleri
- Araç alarm devreleri
- Akü yönetim sistemleri
Endüstriyel Uygulamalar
- PLC kontrol sistemleri
- Motor kontrol devreleri
- Otomasyon ekipmanları
- Makine kontrol panelleri
- Sensör tetikleme sistemleri
Yenilenebilir Enerji Sistemleri
- Güneş enerjisi sistemleri
- Rüzgar türbini kontrolü
- Şarj kontrolörleri
- Akü koruma devreleri
- Enerji yönlendirme sistemleri
Avantajlar ve Özellikler
Songle SMI-12VDC-SL-C 10A 12V 5 Pin Tek Kontak Röle (HLS1)'nin sağladığı avantajlar ve çözümler.
- Yüksek Kontak Kapasitesi: 10A ile güçlü yükleri kontrol edebilme
- 12V Uyumluluğu: Araç ve batarya sistemleri için ideal
- Kompakt Tasarım: Az yer kaplayan PCB boyutları
- Uzun Mekanik Ömür: 10 milyon operasyon garantisi
- Güvenilir Marka: Songle kalitesi ve dayanıklılığı
- Kolay Montaj: Standart 5 pin THT yapısı
- Düşük Güç Tüketimi: 30mA nominal bobin akımı
- Yüksek İzolasyon: Kontrol ve yük devreleri arasında güvenli ayrım
- Geniş Sıcaklık Aralığı: -40°C ile +85°C arası çalışabilme
- Görsel Durum İzleme: Mekanik hareket ile röle durumunu kolayca görme
Kurulum ve Bağlantı
Songle SMI-12VDC-SL-C 10A 12V 5 Pin Tek Kontak Röle (HLS1)'nin kurulum ve bağlantı süreci hakkında bilgiler.
İpucu: Röle bobinine her zaman koruma diyodu bağlayarak sürücü devreyi koruyun.
Pin konfigürasyonu ve işlevleri:
- Pin 1: Bobin (-)
- Pin 5: Bobin (+)
- Pin 2: Normalde Kapalı (NC) kontak
- Pin 3: Ortak (COM) kontak
- Pin 4: Normalde Açık (NO) kontak
Mikrodenetleyici ile temel bağlantı:
- Bobin Bağlantısı:
- Mikrodenetleyici dijital çıkış pini → transistör (2N2222, BC547 vb.) → Röle pin 5 (Bobin +)
- Röle pin 1 (Bobin -) → GND
- 1N4007 koruma diyodu: Anot → Röle pin 1, Katot → Röle pin 5
- Yük Bağlantısı:
- AC/DC güç kaynağı → Röle pin 3 (COM)
- Yük → Röle pin 4 (NO) veya pin 2 (NC)
Araç sistemlerinde bağlantı:
- Röle pin 1 (Bobin -) → Araç şasesi (GND)
- Röle pin 5 (Bobin +) → Anahtar üzerinden +12V
- Röle pin 3 (COM) → Akü +12V
- Röle pin 4 (NO) → Kontrol edilecek cihaz
Güvenlik önlemleri:
- Yüksek voltaj devrelerinde çalışırken gerekli izolasyon ve güvenlik önlemlerini alın
- Rölenin kontak kapasitesini aşan yükler için kontaktör kullanın
- Endüktif yüklerde (motor, solenoid vb.) röle kontakları arasına söndürme devresi ekleyin
- PCB tasarımlarında, bobin ve kontak devreleri arasında yeterli mesafe bırakın
- Araç uygulamalarında sigorta kullanımını ihmal etmeyin
Sorun Giderme ve İpuçları
Songle SMI-12VDC-SL-C 10A 12V 5 Pin Tek Kontak Röle (HLS1) kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Röle Çalışmıyor: Bobin voltajını ve bağlantıları kontrol edin, sürücü transistörün çalıştığından emin olun
- Zayıf Tıklama Sesi: Yetersiz bobin voltajı, güç kaynağınızı kontrol edin
- Kontak Problemleri: Röle kontaklarında oksidasyon veya hasar kontrolü yapın
- Röle Isınması: Sürekli enerjili kullanımda yeterli havalandırma sağlayın
- Anahtarlama Titreşimi: Kararlı bir güç kaynağı kullanın ve gürültü filtreleme yapın
Verimli Kullanım İpuçları
- Röle bobini ile paralel 1N4007 diyot bağlayarak transistörünüzü koruyun
- Yüksek akım uygulamalarında PCB yollarını kalın tasarlayın veya ilave telleme yapın
- Sık anahtarlama gerektiren uygulamalarda katı hal rölelerini (SSR) değerlendirin
- PCB tasarımında röleyi ısı üreten komponentlerden uzağa yerleştirin
- Endüktif yükler için röle kontakları arasına RC söndürme devresi veya varistör ekleyin
- Çok önemli uygulamalarda, güvenilirliği artırmak için röleyi nominal yük kapasitesinin %70'i civarında kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve kontrol elemanları konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
SPDT röle ne anlama gelir?
SPDT (Single Pole Double Throw) tek kutuplu çift atımlı röle demektir. Bir ortak (COM) pini, bir normalde kapalı (NC) ve bir normalde açık (NO) kontak içerir.
12V röle ile 5V röle arasındaki fark nedir?
12V röle 12V güç kaynağı ile çalışır ve araç sistemleri için idealdir. 5V röle ise mikrodenetleyicilerle doğrudan kullanım için uygundur.
Bu röle Arduino ile doğrudan sürülebilir mi?
Hayır, Arduino 5V çıkış verir ve yetersiz akım sağlar. 12V güç kaynağı ve transistör veya MOSFET arayüzü kullanılmalıdır.
10A kontak kapasitesi hangi tür cihazları sürebilir?
250VAC'de 10A kapasitesi ile yaklaşık 2000-2400W'a kadar aydınlatma, küçük motorlar, ev aletleri, ısıtıcılar ve fanlar kontrol edilebilir.
Röle bobini ne kadar akım çeker?
12V'da yaklaşık 30mA akım çeker (400Ω bobin direnci). Güç kaynağınızın bu akımı sürekli sağlayabildiğinden emin olun.
HLS1 kodu ne anlama geliyor?
Üretici tarafından verilen bir lot veya versiyon kodudur. Rölenin temel özellikleri aynı kalır, sadece üretim serisi farklılığını gösterir.
Koruma diyodu neden gereklidir?
Bobin enerjisi kesildiğinde oluşan ters EMK voltajı transistörü yakabilir. Diyot bu yüksek voltajı kısa devre ederek sürücü devreyi korur.
Röle sürücü devresi nasıl yapılır?
Transistör (örn. 2N2222), 1kΩ-4.7kΩ baz direnci ve 1N4007 koruma diyodu ile basit bir sürücü devre yapılabilir. Transistörün kolektörü röle bobinine bağlanır.
