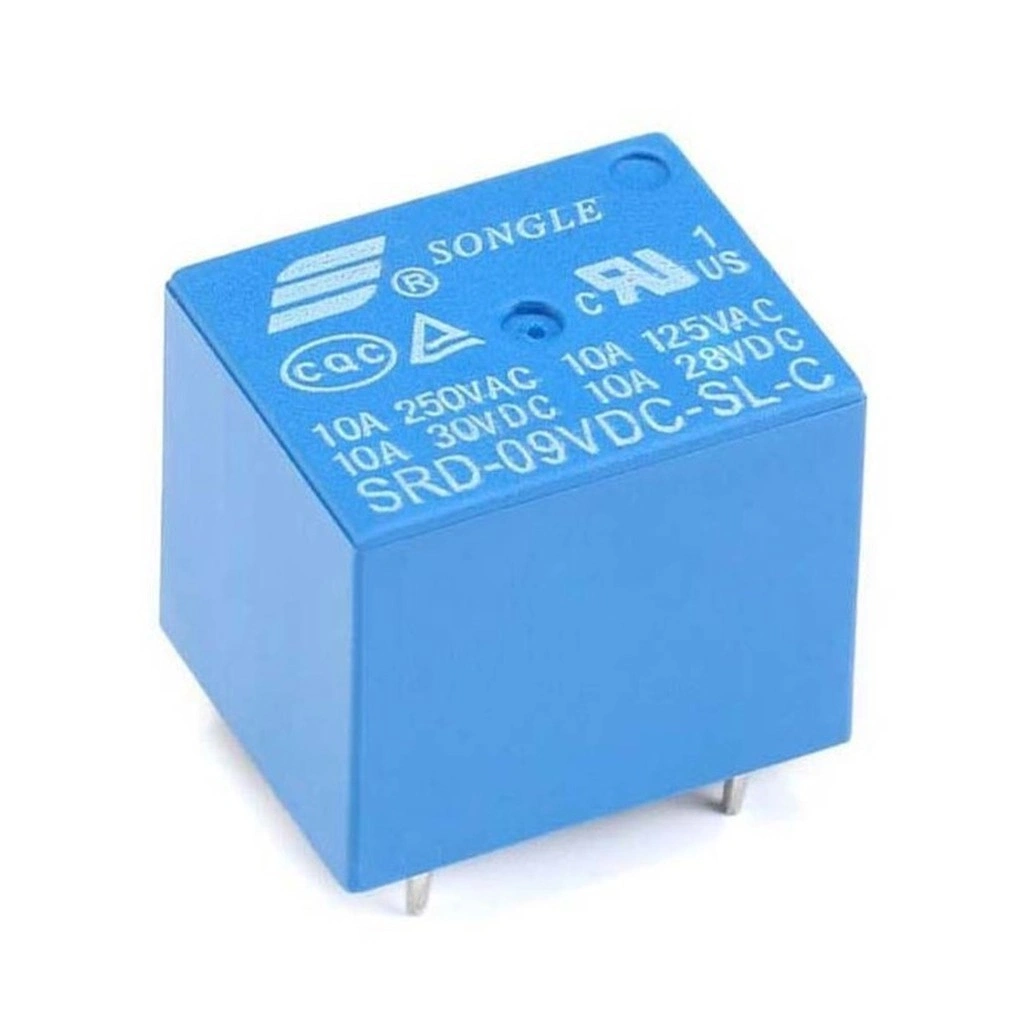

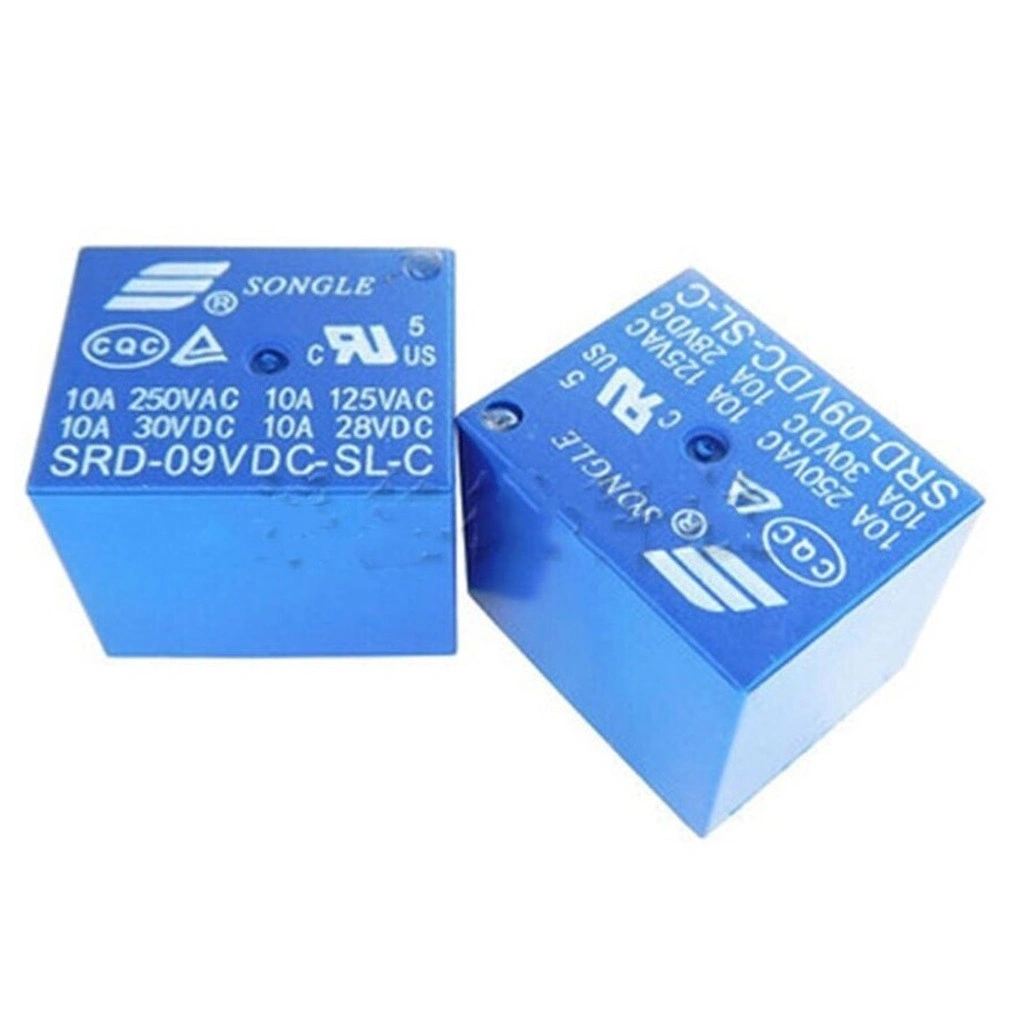

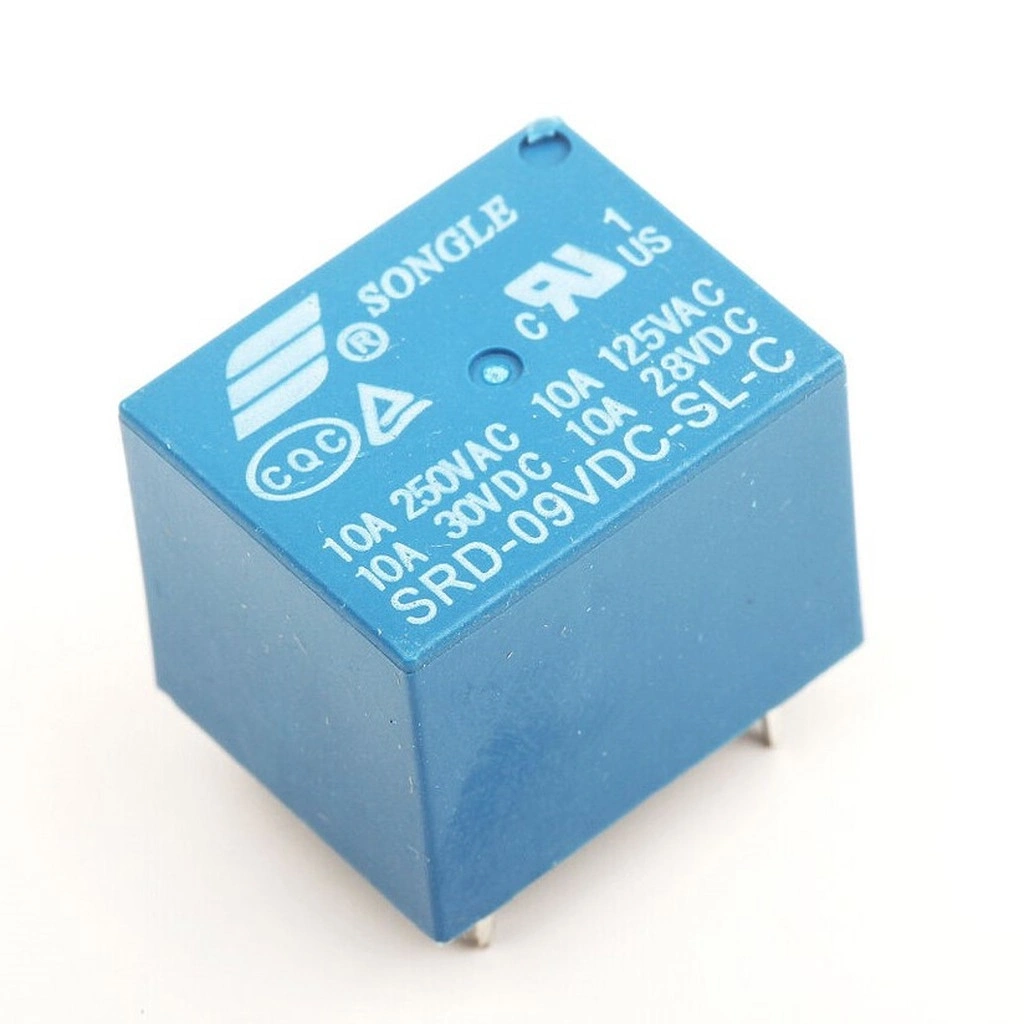

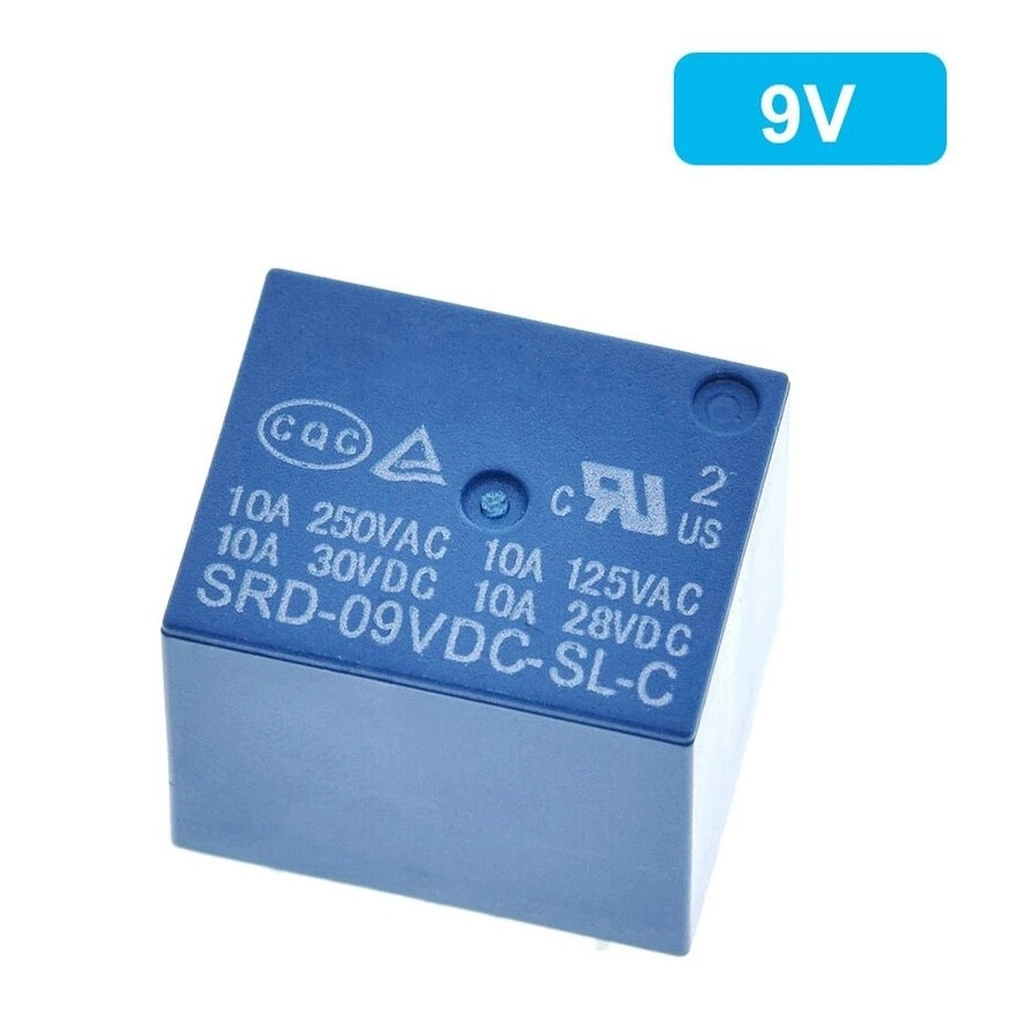

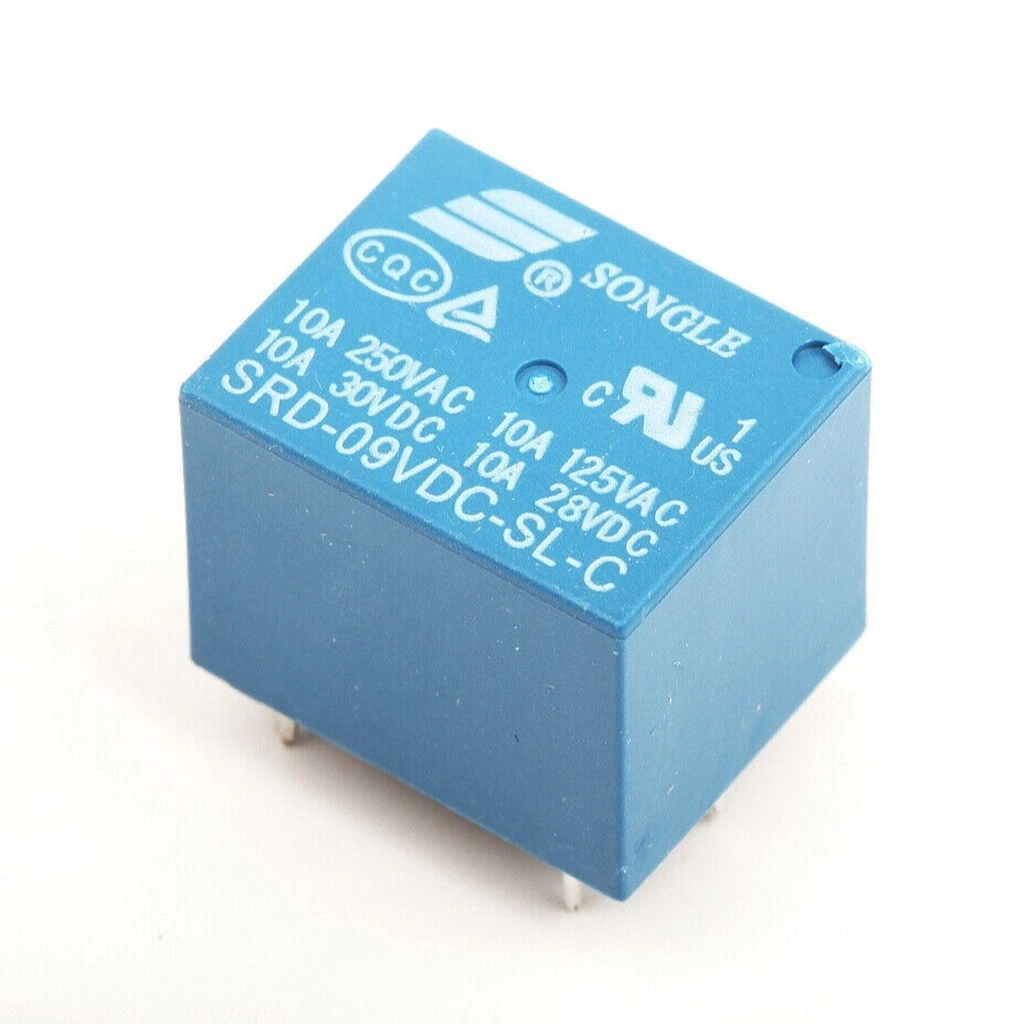

Songle 9V Minyon Spot Röle SRD-09VDC-SL-C
Songle SRD-09VDC-SL-C, güvenilir bir 9V tetiklemeli minyon spot röledir. Kompakt yapısı ve dayanıklı tasarımıyla, çeşitli elektronik projelerde yük kontrolü için ideal bir seçim sunar.
10A anahtarlama kapasitesi ve 9VDC bobin gerilimi ile bu röle, düşük güçlü kontrol devreleri ile yüksek güçlü yüklerin kontrolünü sağlayan temel bir arayüz bileşenidir.
Endüstriyel kalitede üretilen Songle spot röle, çeşitli elektronik komponentler ile uyumlu çalışarak, Arduino ve diğer mikrodenetleyici projelerinde güvenilir anahtarlama çözümü sunar.

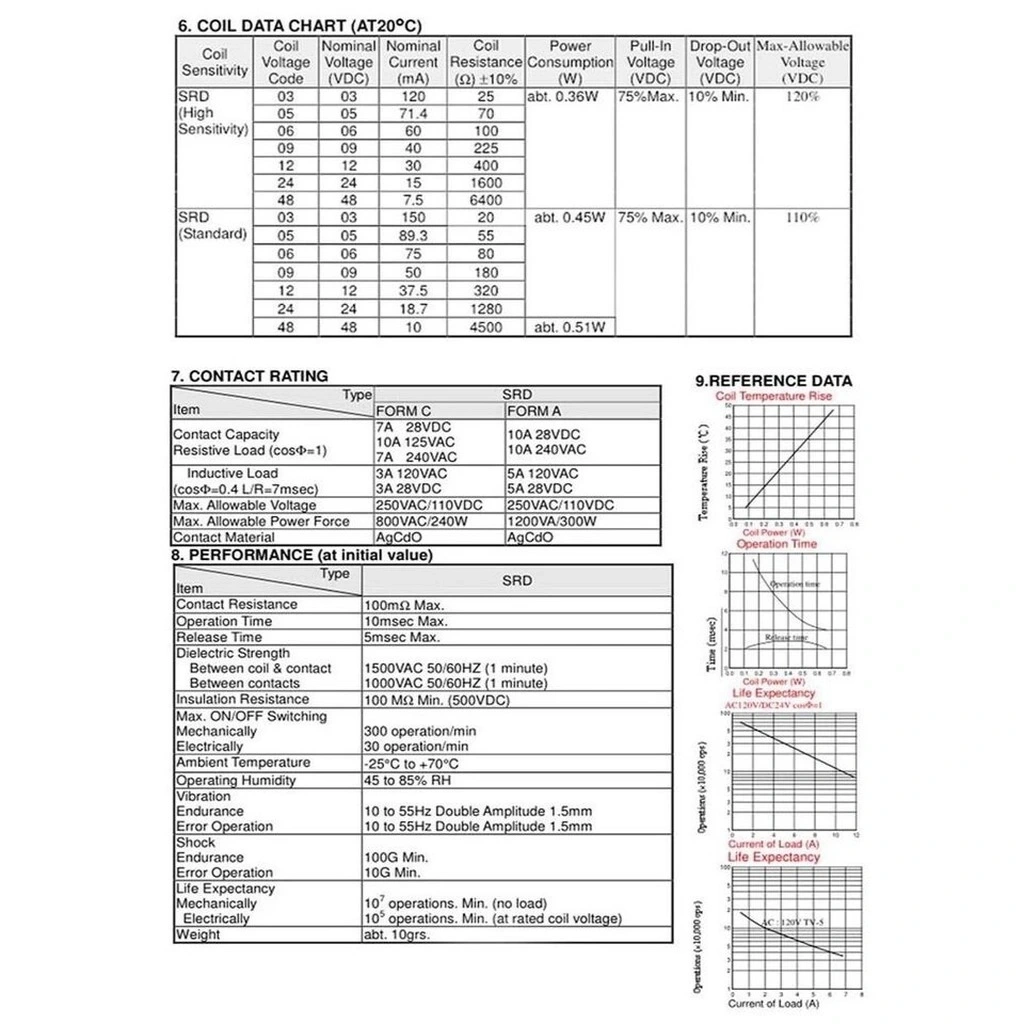

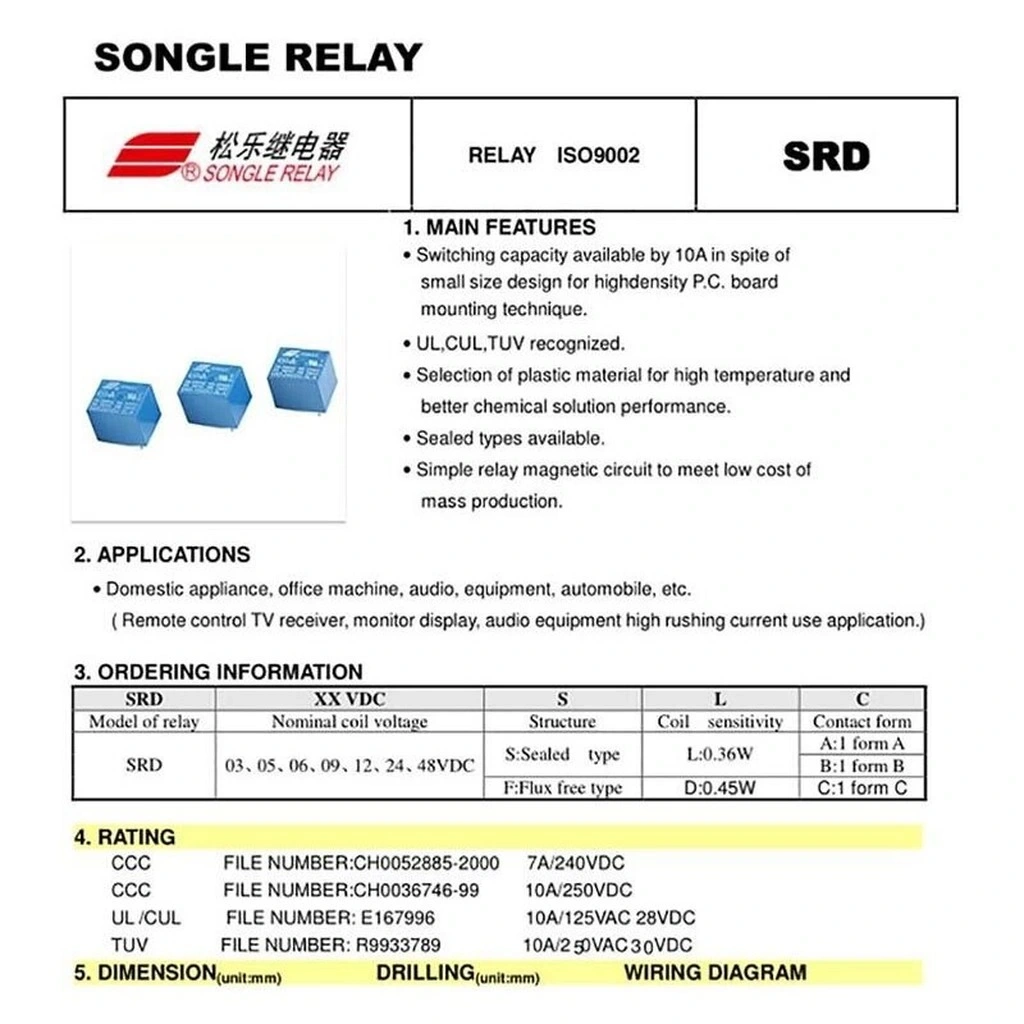

Teknik Özellikler
Songle 9V Minyon Spot Röle SRD-09VDC-SL-C'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Songle
- Model: SRD-09VDC-SL-C
- Röle Tipi: SPDT (Single Pole Double Throw)
- Kontrol Voltajı: 9.0V DC
- Bobin Direnci: 400 Ohm ±10%
- Çekme Akımı: Yaklaşık 22.5 mA
- Kontakt Yapısı: 1 Normalde Açık (NO), 1 Normalde Kapalı (NC), 1 Ortak (COM)
- Maksimum Anahtarlama Gücü: AC: 2500VA, DC: 300W
- Maksimum Anahtarlama Voltajı: AC: 250V, DC: 30V
- Maksimum Anahtarlama Akımı: 10A
- Kontak Direnci: <100 mOhm
- Çalışma Süresi: Maksimum 10ms
- Bırakma Süresi: Maksimum 5ms
- Elektriksel Ömür: 100.000 işlem
- Mekanik Ömür: 10.000.000 işlem
- İzolasyon Direnci: 100 MOhm
- Dielektrik Dayanım: 1500V AC 1 dakika
- Çalışma Sıcaklığı: -25°C ile +85°C arası
- Çalışma Nemi: 45% ile 85% RH arası
- Koruma Sınıfı: Plastik kasa (RTI 94V-0)
- Montaj Tipi: PCB montaj

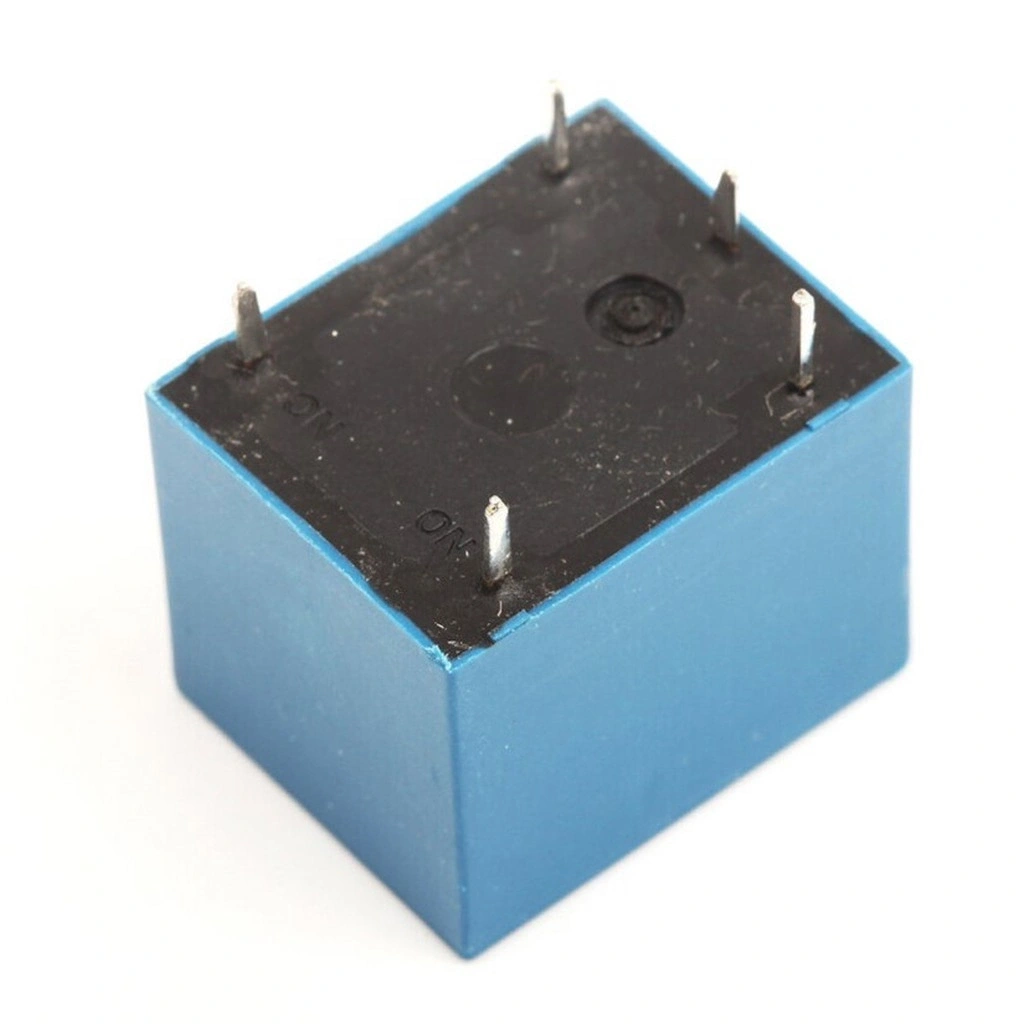

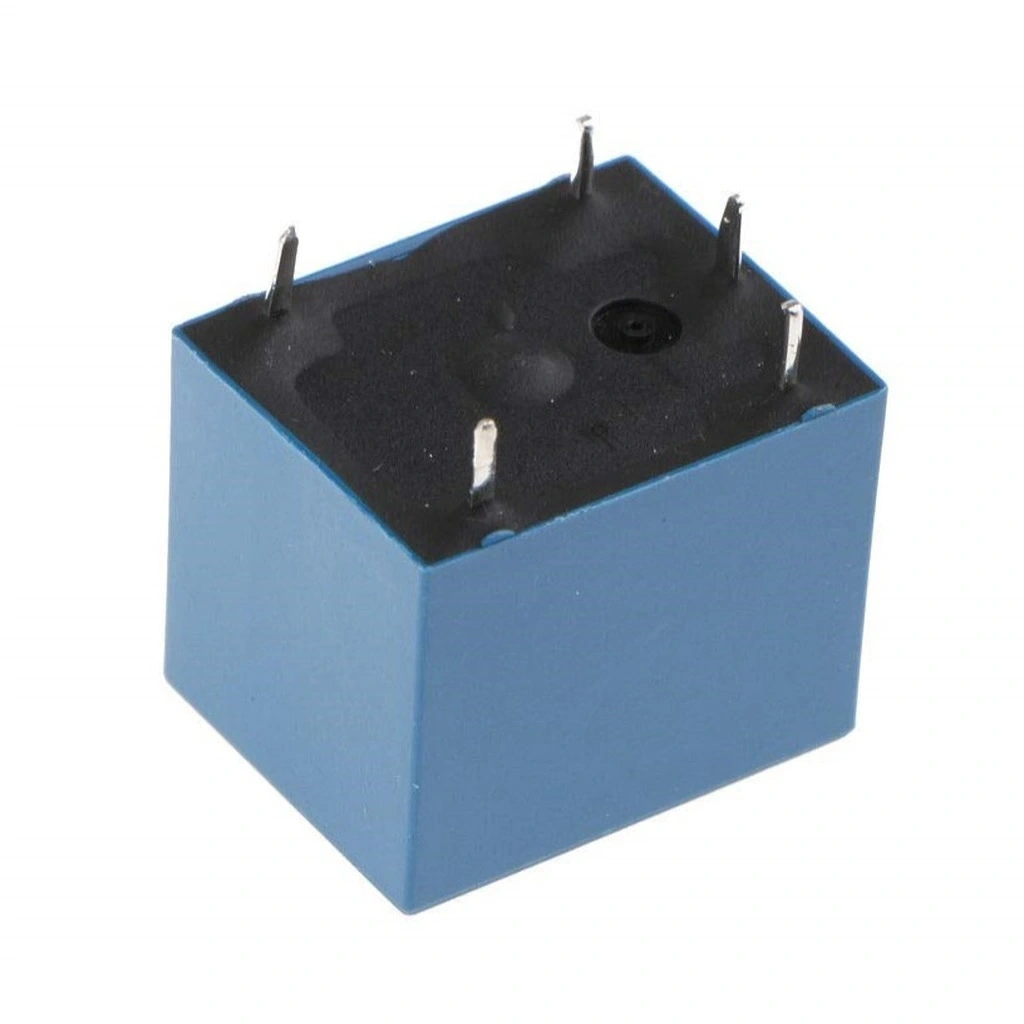

- Pin Yapısı: 5 pin

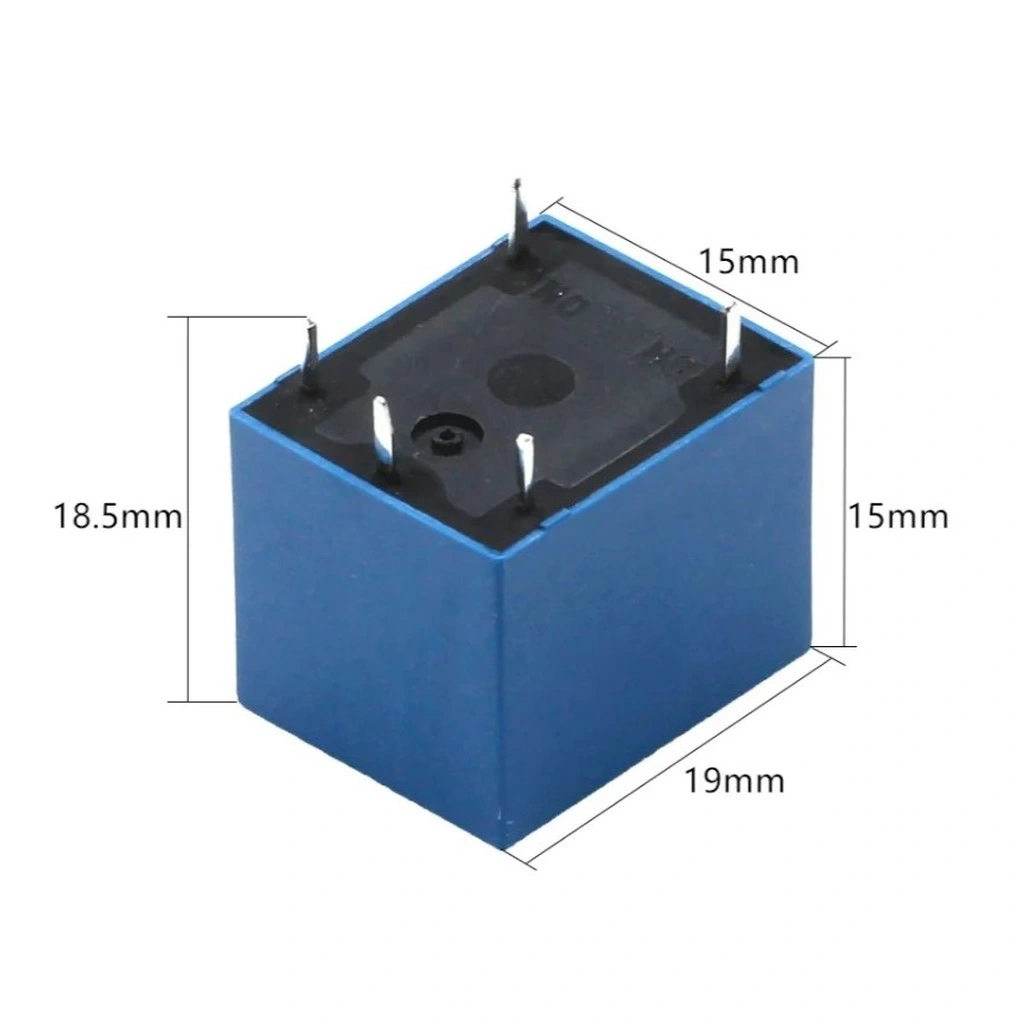

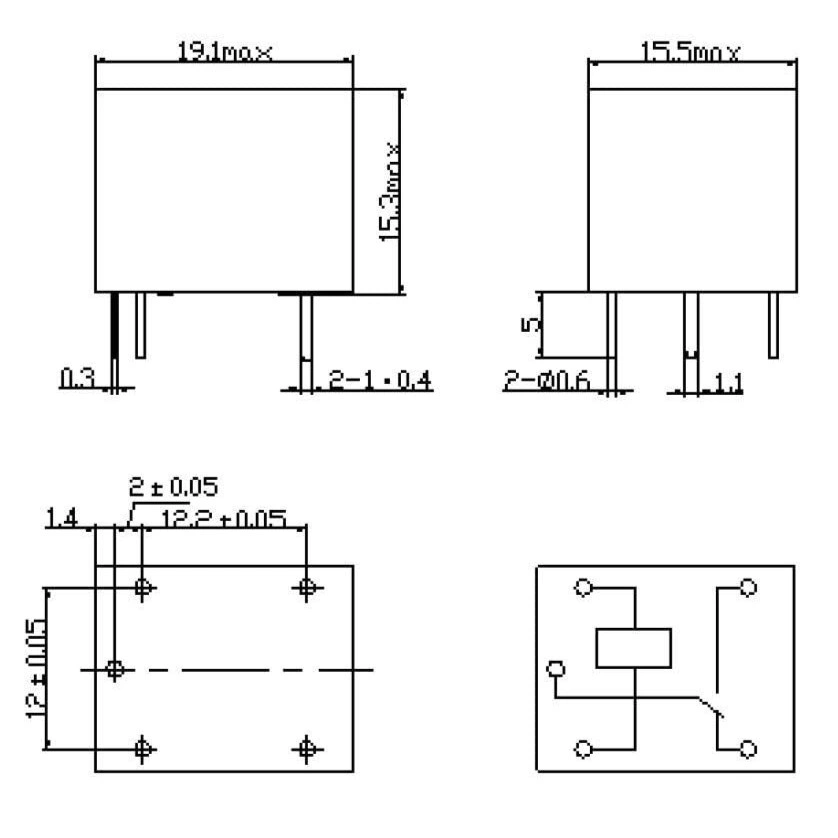

- Boyutlar: 19mm x 15mm x 15mm (UxGxY)
- Ağırlık: Yaklaşık 6g
- RoHS Uyumluluğu: Evet
Kullanım Alanları
Songle 9V Minyon Spot Röle SRD-09VDC-SL-C'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Mikrodenetleyici Projeleri
- Arduino kontrollü ev otomasyonu
- Raspberry Pi ile sensör kontrollü uygulamalar
- Zamanlayıcı devreleri
- IoT cihazları
- Uzaktan kontrol sistemleri
Elektriksel Kontrol
- Lamba ve aydınlatma kontrolü
- Fan kontrolü
- Düşük güçlü motorların kontrolü
- Solenoid valf kontrolü
- Pompa kontrol devreleri
Endüstriyel Uygulamalar
- PLC sistemleri
- İzleme ve kontrol panelleri
- Endüstriyel otomasyon
- Makine kontrolü
- Güvenlik sistemleri
Avantajlar ve Özellikler
Songle 9V Minyon Spot Röle SRD-09VDC-SL-C'nin sağladığı avantajlar ve çözümler.
- Yüksek Anahtarlama Kapasitesi: 10A ile güçlü yükleri kontrol edebilme
- Kompakt Boyut: PCB tasarımlarında yer tasarrufu
- Düşük Çekme Akımı: Mikrodenetleyicilerle doğrudan sürülebilme
- Galvanik İzolasyon: Kontrol ve yük devreleri arasında elektriksel ayrım
- Görsel İndikatör: LED gösterge ile çalışma durumu takibi
- Çift Kontak Çıkışı: NO ve NC kontaklar ile esnek kontrol
- Güvenilir Çalışma: Uzun mekanik ve elektriksel ömür
- Kolay Montaj: Standart PCB pin yerleşimi
- Düşük Kontak Direnci: Yüksek verimlilik
- Temiz Anahtarlama: Minimal kontak sıçraması
Montaj ve Kullanım
Songle 9V Minyon Spot Röle SRD-09VDC-SL-C'nin montaj ve kullanım detayları hakkında bilgiler.
İpucu: Mikrodenetleyiciden röleyi sürerken 2N2222 veya BC547 transistör ve 1K direnç kullanın. Flyback diyodu (1N4007) eklemeyi unutmayın, bu bobin geri-EMK'sını engelleyerek devrenizi korur.
Bağlantı ve montaj bilgileri:
- Pin 1 (Bobin): 9V DC pozitif
- Pin 2 (Bobin): GND (negatif)
- Pin 3 (COM): Ortak kontakt
- Pin 4 (NC): Normalde kapalı kontakt
- Pin 5 (NO): Normalde açık kontakt
Kullanım için gerekli komponentler:
- Transistör sürücü devresi (2N2222, BC547, vb.)
- Sürücü için 1K direnç
- Koruma diyodu (1N4007 veya 1N4148)
- 9V güç kaynağı
- Kontrol sinyali için mikrodenetleyici pini
- Bağlantı kabloları
Sorun Giderme ve İpuçları
Songle 9V Minyon Spot Röle SRD-09VDC-SL-C kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Röle Çekmeme Sorunu: Güç kaynağı kapasitesini ve voltajı kontrol edin
- Titreşim (Chattering): Flyback diyodu ekleyin
- Aşırı Isınma: Anahtarlama akımı limitlerini aşmayın
- Kısa Kontak Ömrü: Endüktif yüklerde snubber devresi kullanın
- Gürültülü Çalışma: Anti-titreşim montajı yapın
Kullanım İpuçları
- Mikrodenetleyiciler ile doğrudan değil, transistör üzerinden sürün
- LED göstergesini röle çalışma durumunu izlemek için kullanın
- Uzun kablo bağlantılarında elektromanyetik girişime dikkat edin
- Yüksek akımlı uygulamalarda PCB izlerini kalın tasarlayın
- Nemli ortamlarda röleyi koruyucu kaplama ile izole edin
- Endüktif yükler için ek koruma önlemleri alın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Farklı güç ve kontrol özelliklerine sahip röleler ile kontrol projelerinizi gerçekleştirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve röleler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
9V röle için Arduino'dan doğrudan güç alabilir miyim?
Hayır, Arduino pinleri maksimum 40mA akım sağlar. Röle 9V ve 22.5mA gerektirir. Transistör ve harici 9V güç kaynağı kullanmalısınız.
Rölenin kontak ömrünü uzatmak için ne yapabilirim?
Endüktif yükler için snubber devresi kullanın, maksimum akım değerlerinde çalıştırmayın, sık anahtarlama yapmaktan kaçının ve kaliteli bağlantı kabloları tercih edin.
Flyback diyodu neden gereklidir ve nasıl bağlanır?
Bobin devresi açıldığında oluşan ters EMK'dan korur. Diyot (1N4007), röle bobininin iki ucu arasına ters bağlanır (katot pozitif uçta, anot negatif uçta).
Röleyi üzerindeki LED'in yanmasına rağmen anahtarlama yapmıyor, neden?
Kontaklar aşırı yükten hasar görmüş olabilir, bağlantılar gevşek olabilir, veya mekanik bir hasar vardır. Kontakları multimetre ile kontrol edin.
AC yük için hangi kontakları kullanmalıyım?
COM (ortak) ve NO (normalde açık) kontaklar genellikle tercih edilir. Yükün bir ucu COM'a, diğer ucu beslemesine bağlanır. NO kontağı şalter görevi görür.
Röleyi korumak için transistör devresi nasıl olmalı?
NPN transistör (2N2222/BC547), baz-mikrodenetleyici arasına 1K direnç, kollektör-röle bobini-9V bağlantısı, emitör-GND bağlantısı ve bobin üzerine paralel 1N4007 diyot içermelidir.
Bu röle ile ne kadar güç anahtarlayabilirim?
AC'de maksimum 250V/10A (2500VA), DC'de 30V/10A (300W). Sürekli kullanımda nominal değerlerin %70'ini aşmamak güvenlik ve uzun ömür sağlar.
Röle tıklamıyor ve çekmiyorsa ne yapmalıyım?
Güç kaynağının 9V sağladığını ve yeterli akım verdiğini (en az 30mA), sürücü devrenin çalıştığını ve transistörün açıldığını kontrol edin. Bağlantıları gözden geçirin.
