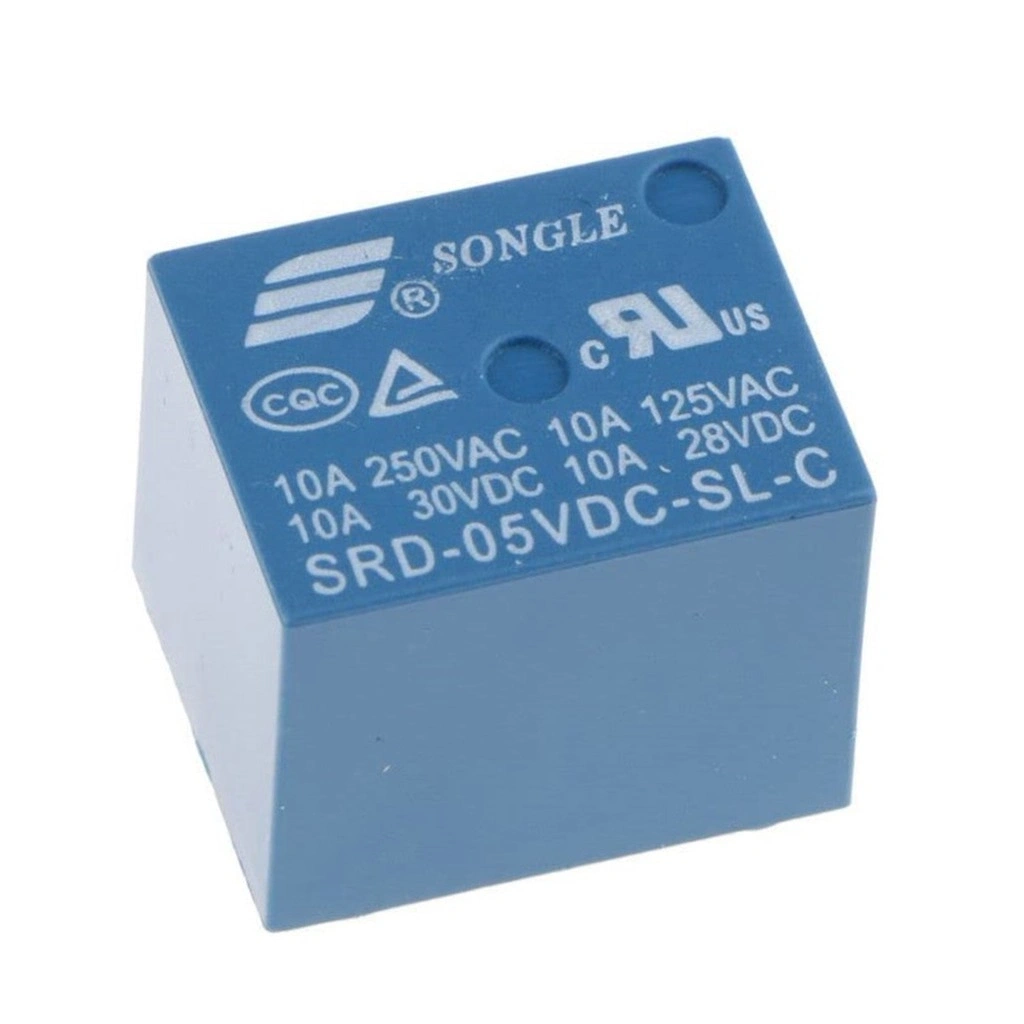

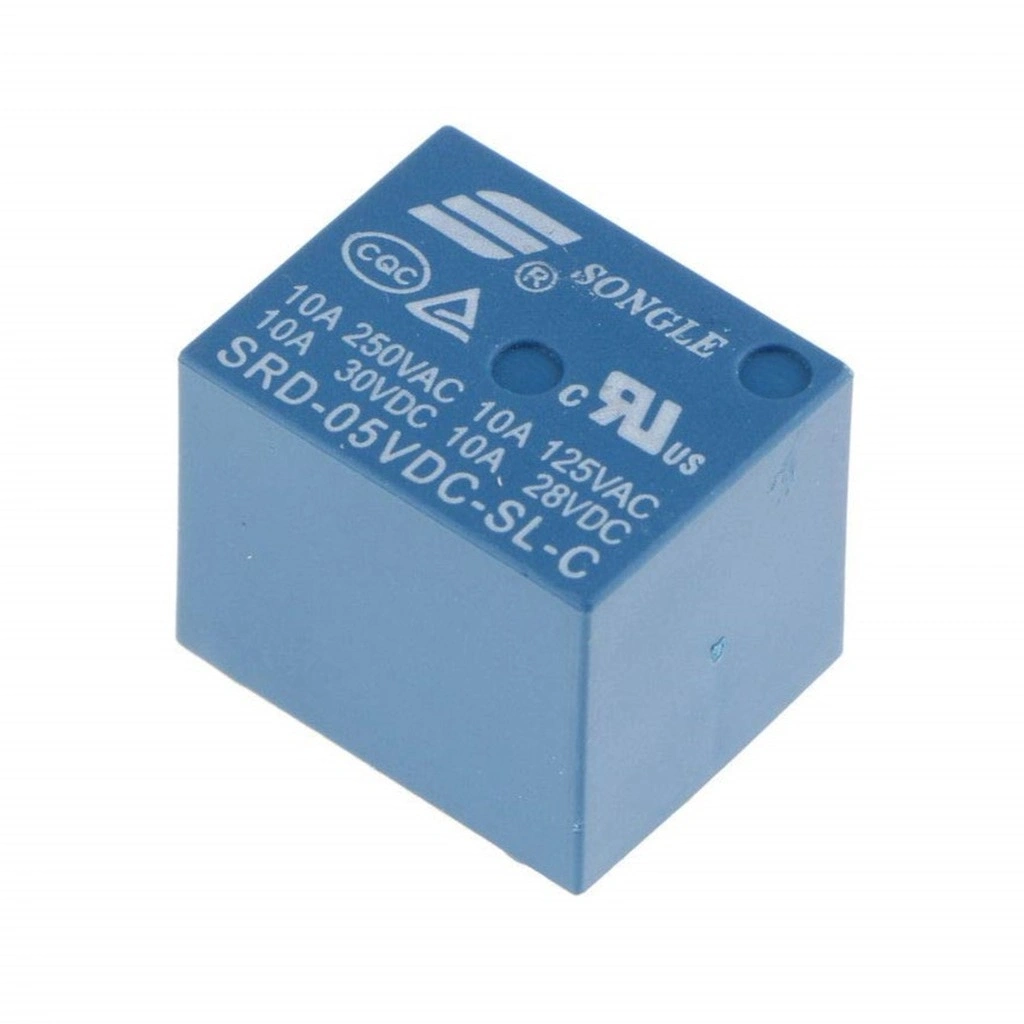

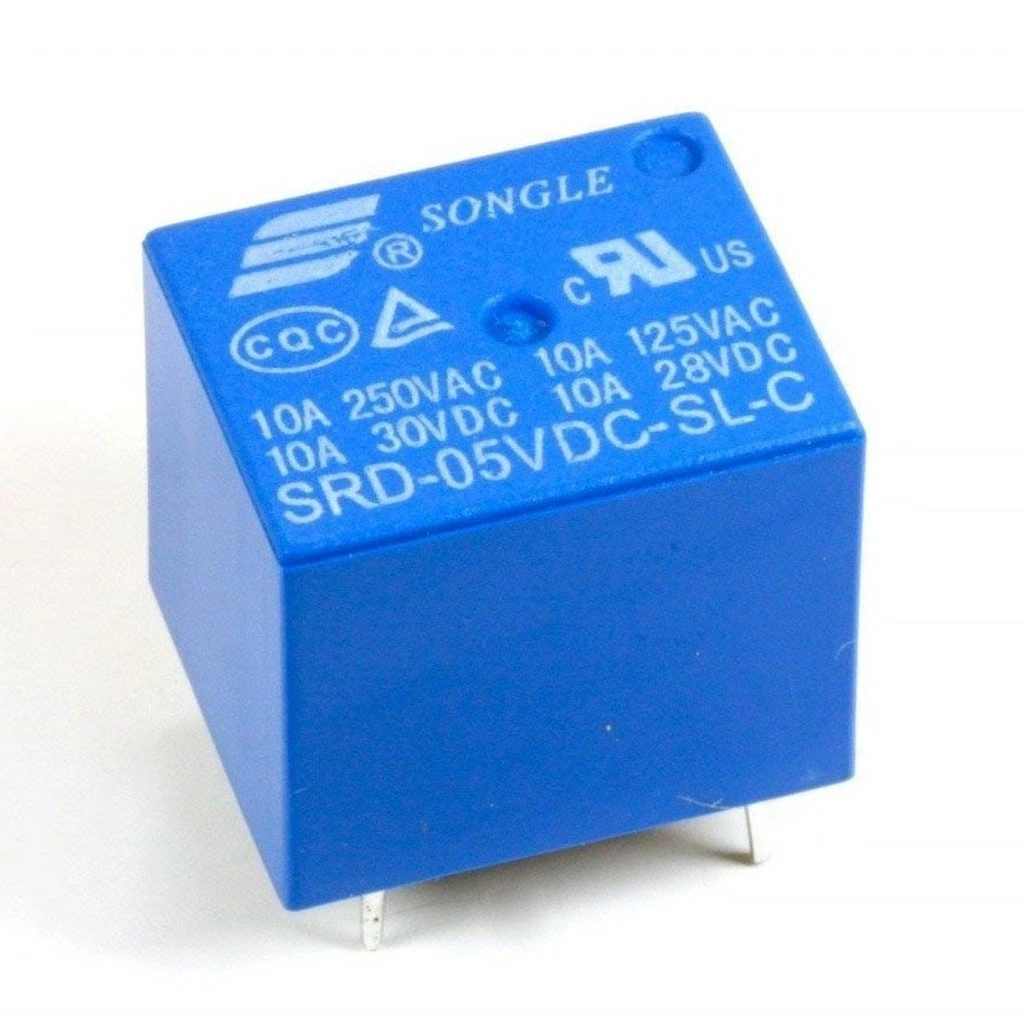

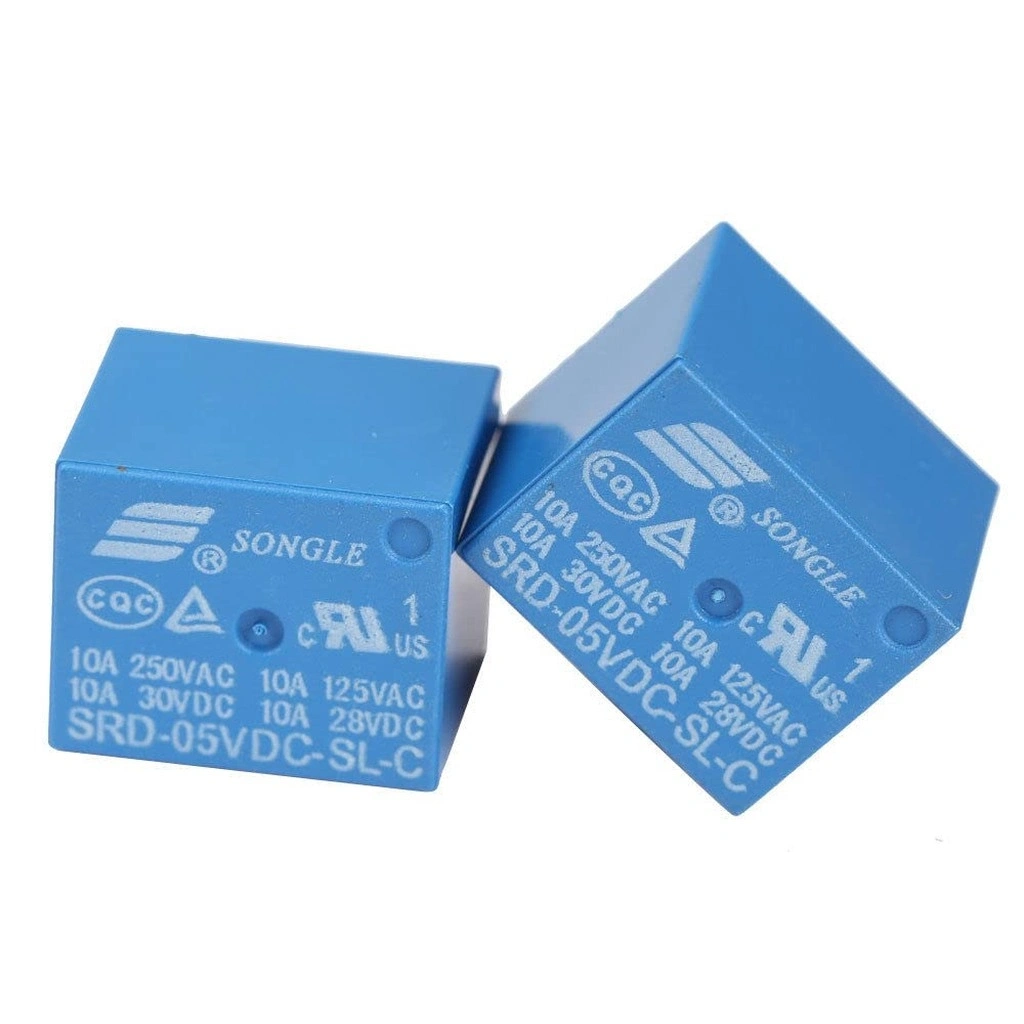

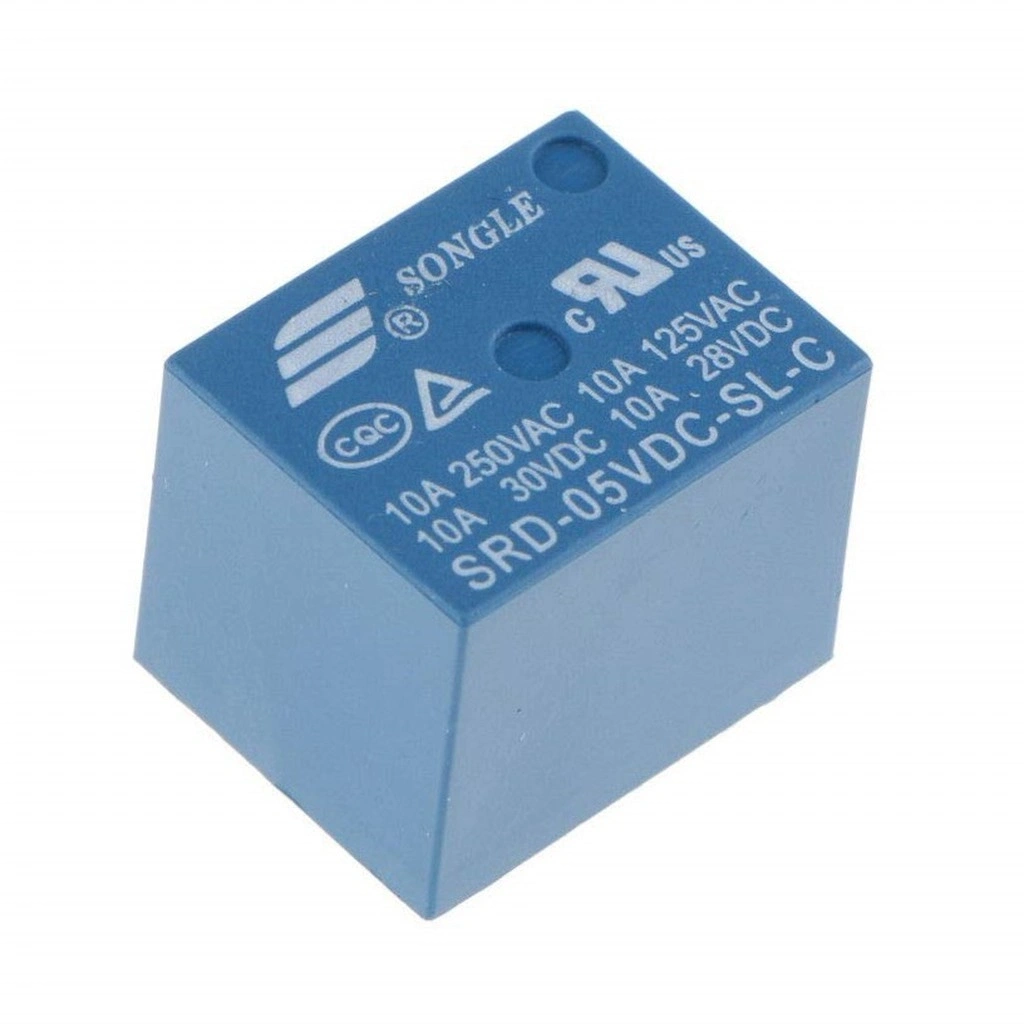

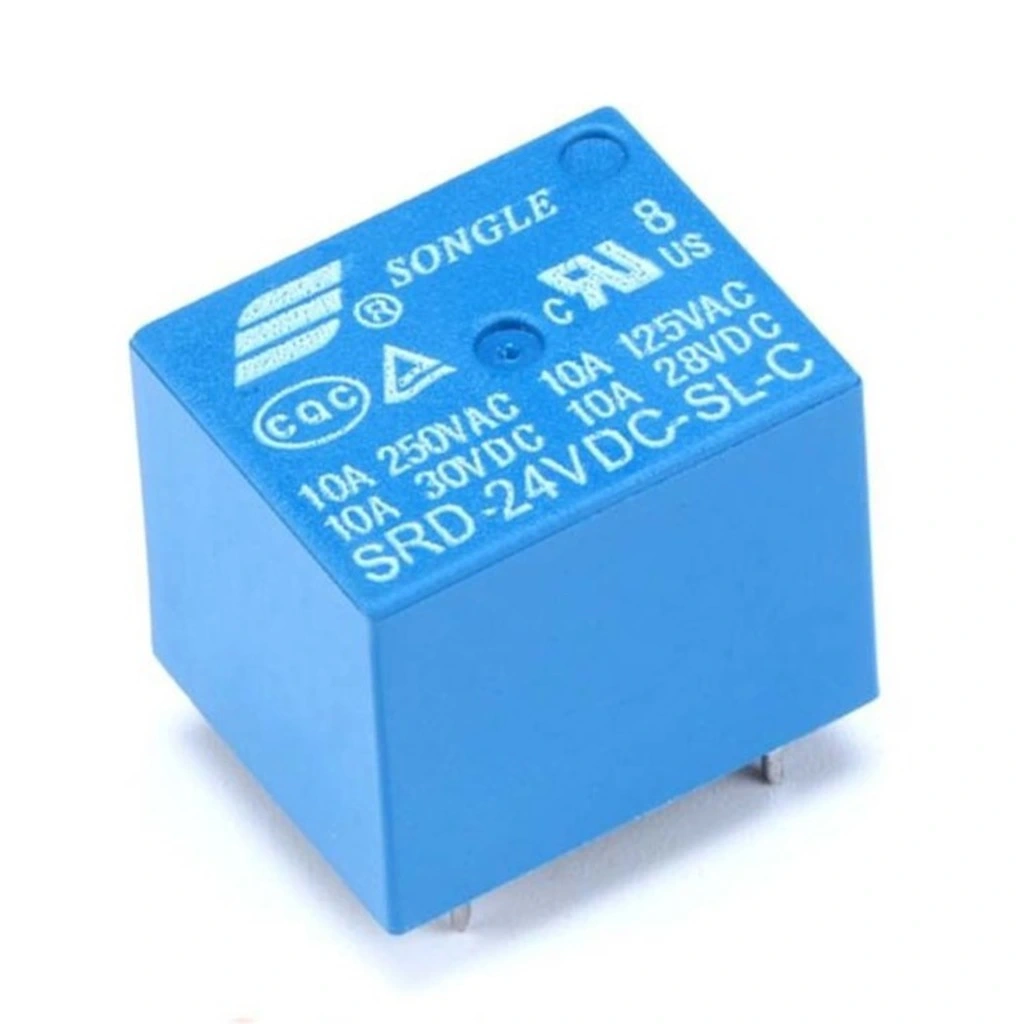

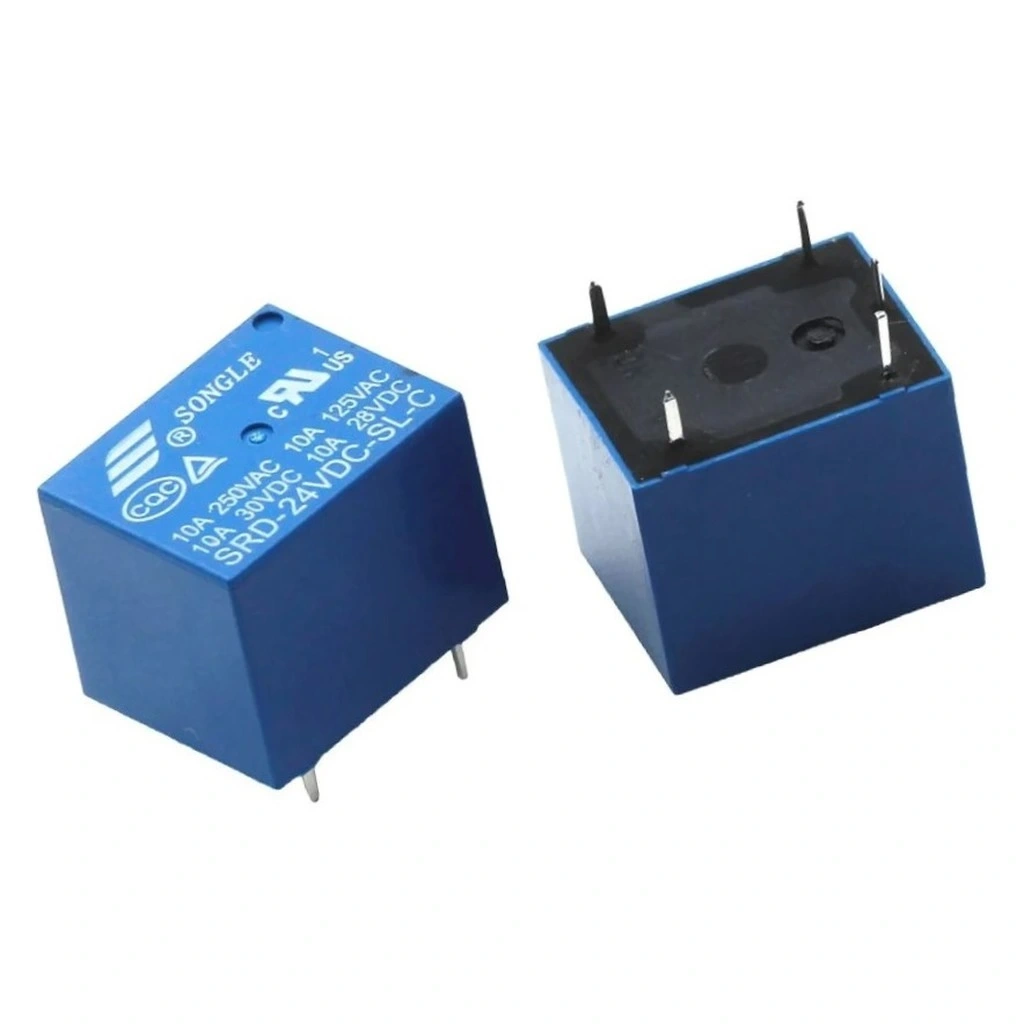

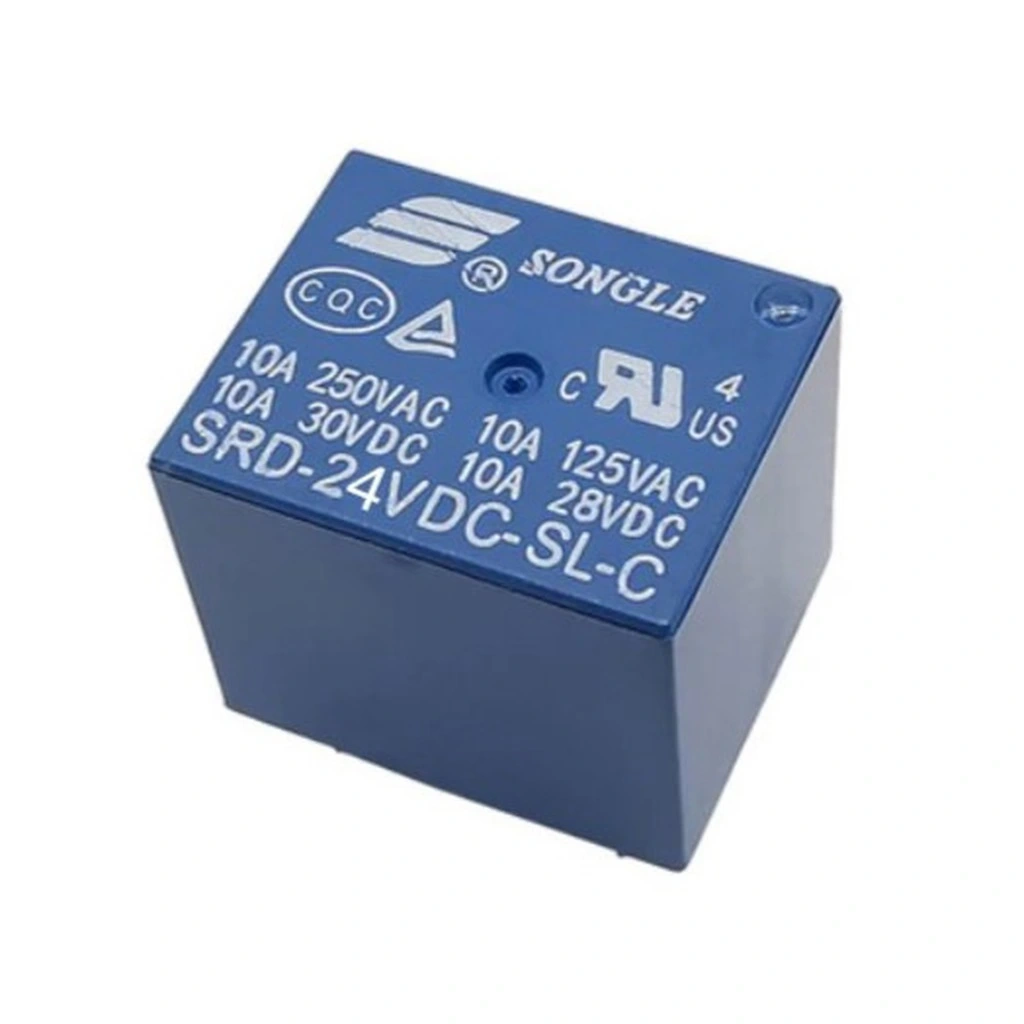

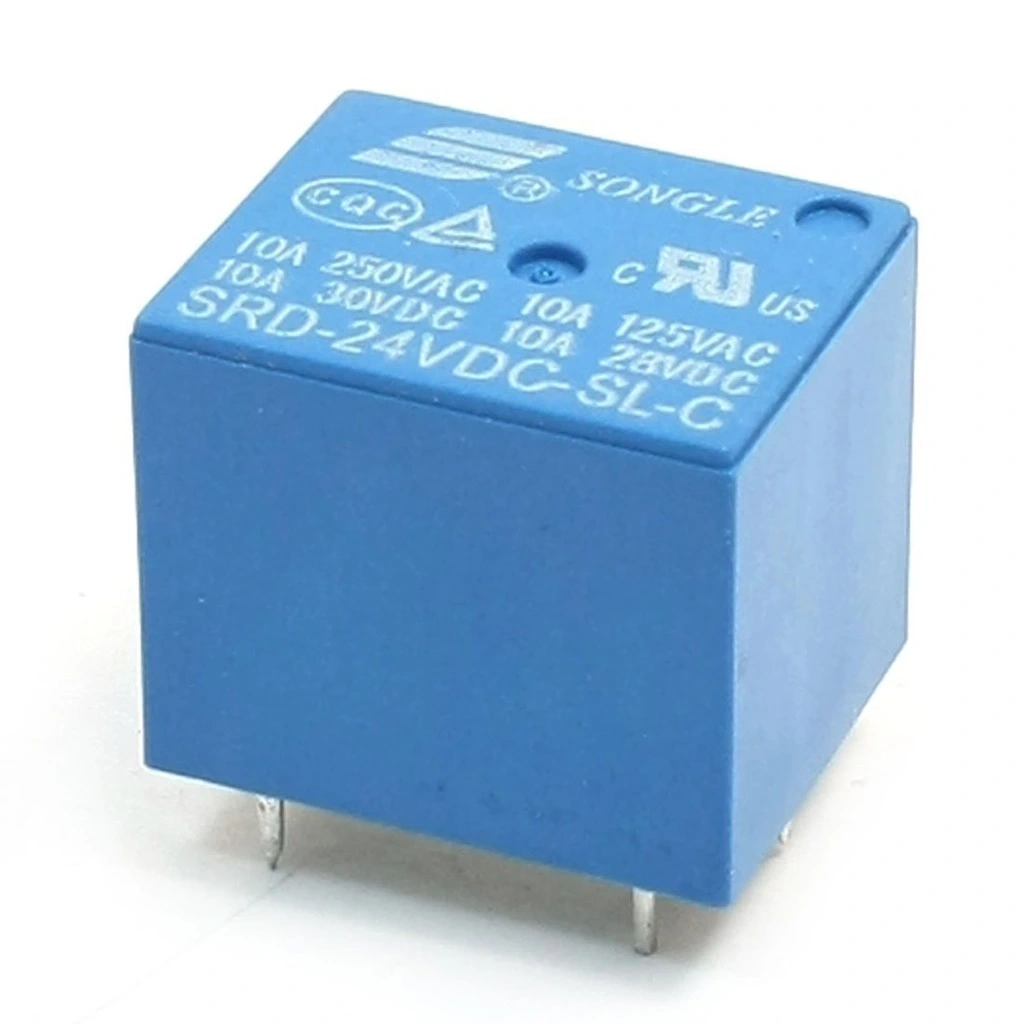

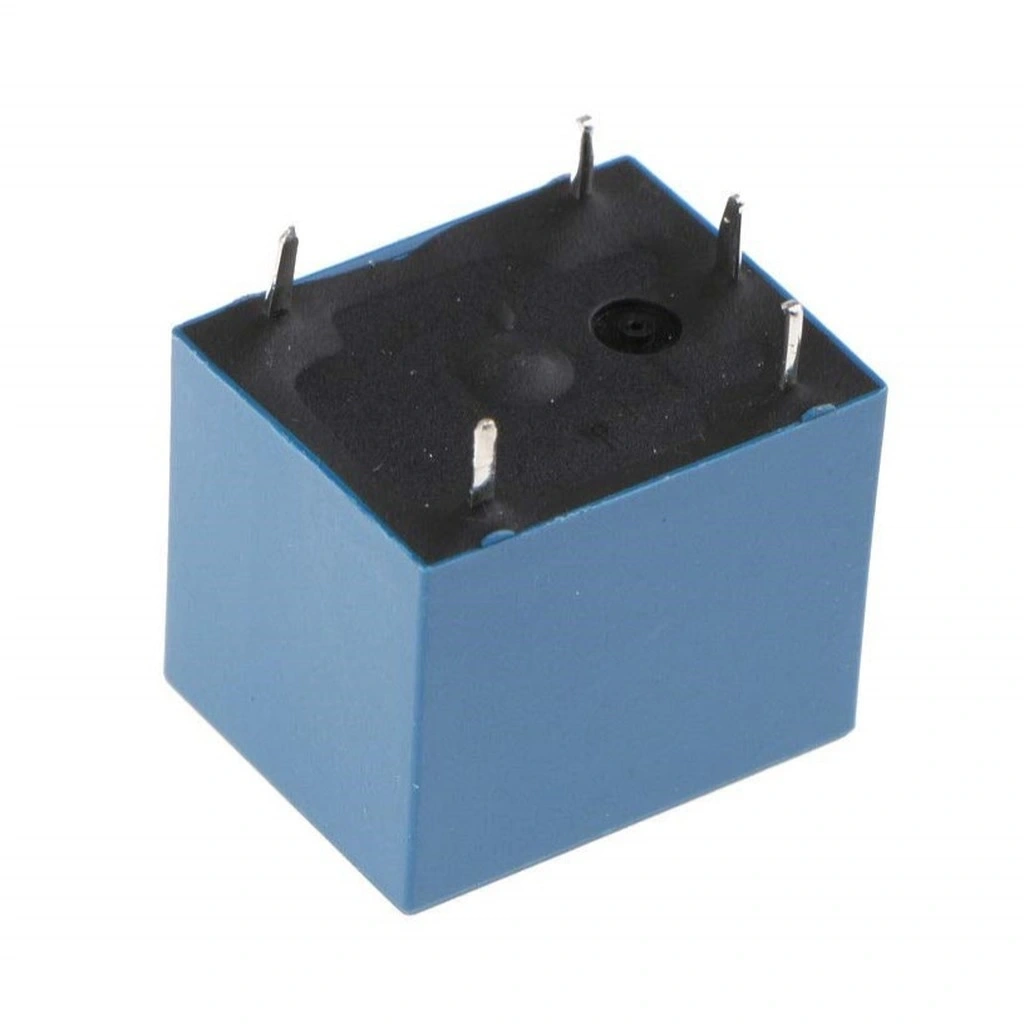

Songle 5V Minyon Spot Röle SRD-05VDC-SL-C
Songle SRD-05VDC-SL-C, 5V kontrol gerilimi ile çalışan kompakt ve güvenilir bir röle modelidir. Minyon spot yapısıyla az yer kaplayan bu röle, 10A anahtarlama kapasitesi ile yüksek güçlü cihazları kontrol edebilir.
SRD serisinin en popüler modellerinden biri olan bu röle, Arduino ve Raspberry Pi gibi mikrodenetleyici projeleri için ideal bir seçimdir.
Yüksek kaliteli malzemeler ve güvenilir yapısıyla Songle SRD-05VDC-SL-C, çeşitli elektronik komponentler ile birlikte kullanılarak otomatik kontrol sistemleri, ev otomasyonu ve endüstriyel uygulamalarda tercih edilmektedir.

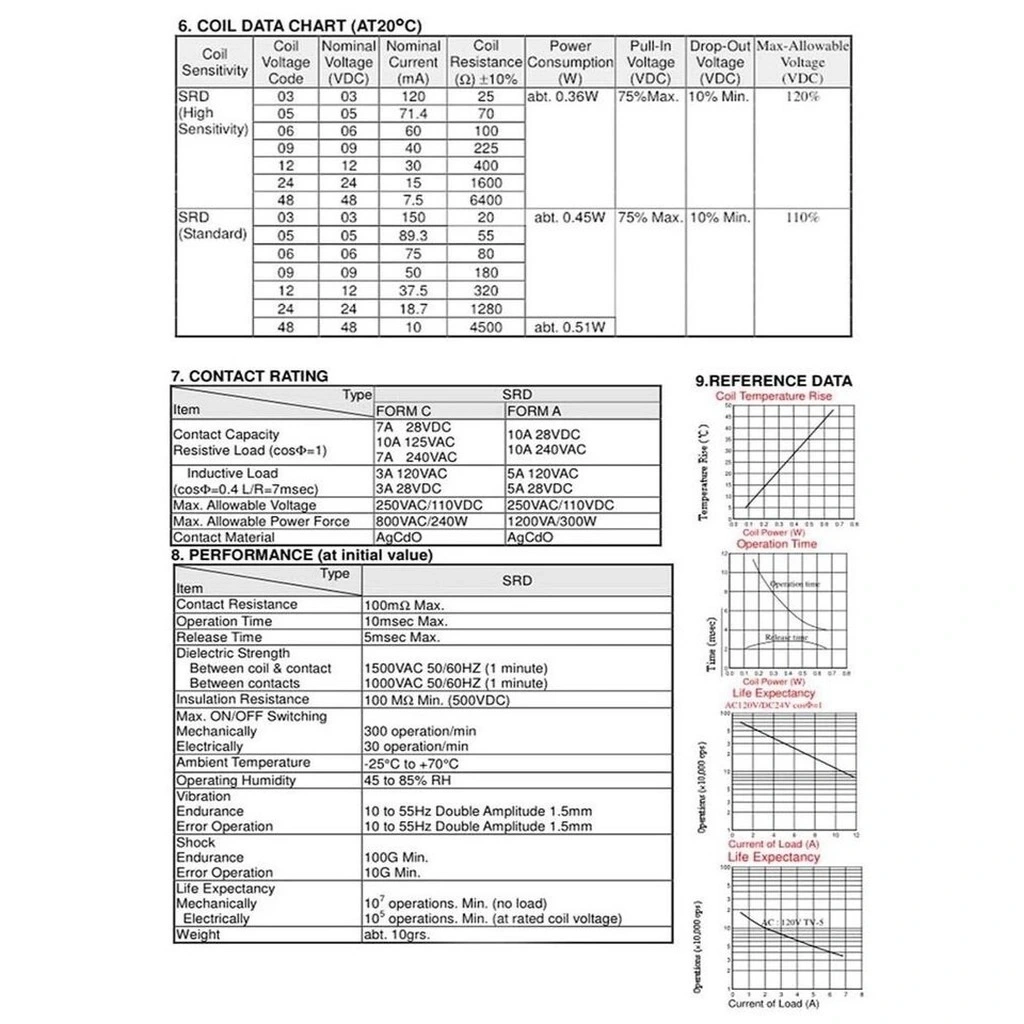

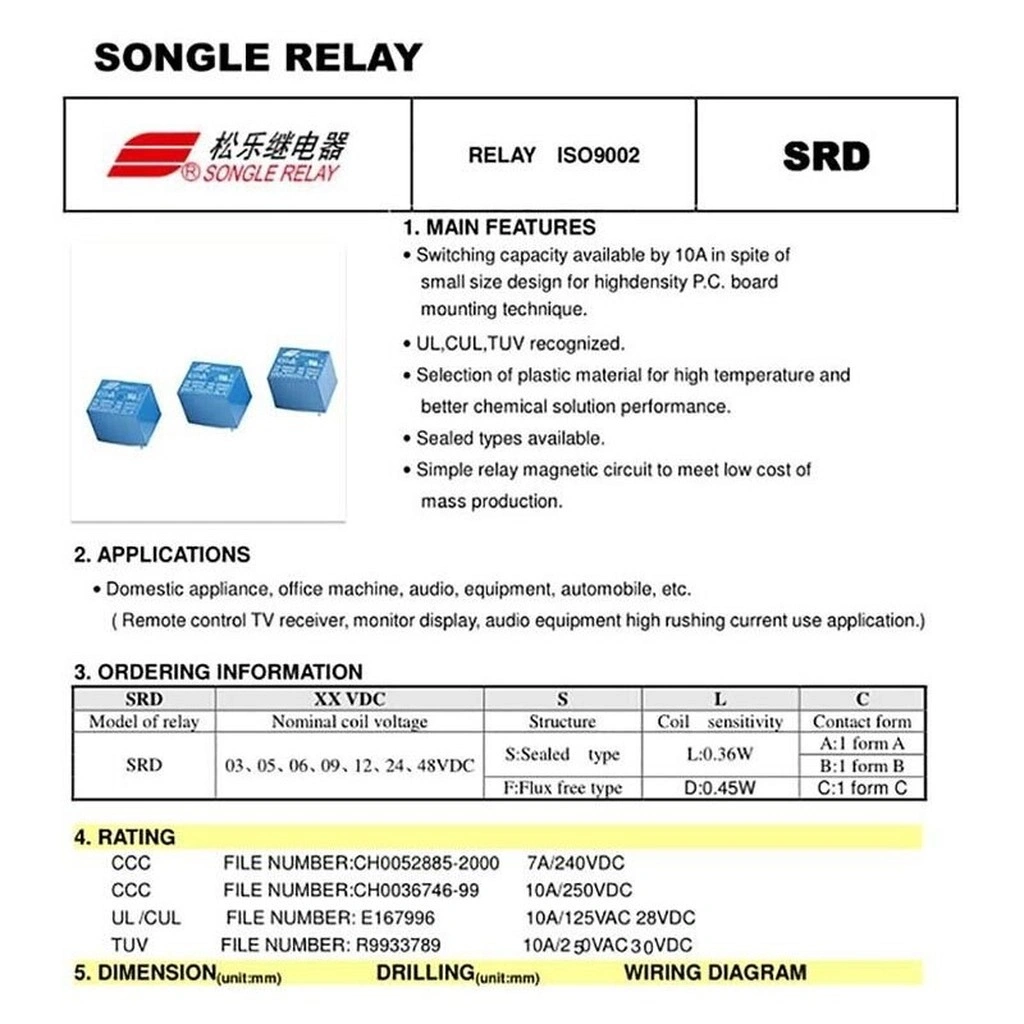

Teknik Özellikler
Songle 5V Minyon Spot Röle SRD-05VDC-SL-C'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Songle Relay
- Model: SRD-05VDC-SL-C
- Röle Tipi: SPDT (Tek Kutuplu Çift Yönlü)
- Bobin Gerilimi: 5.VDC
- Bobin Direnci: 70 Ohm ±10%
- Bobin Akımı: 71.4mA
- Kontak Düzeni: 1 Form C (COM, NO, NC)
- Kontak Malzemesi: Gümüş alaşım
- Kontak Direnci: 100mΩ (maksimum)
- Anahtarlama Kapasitesi: 10A @ 250VAC / 10A @ 30VDC
- Maksimum Anahtarlama Gücü: 2.500VA / 300W
- Minimum Anahtarlama Yükü: 10mA @ 5VDC
- Minimum Çekme Gerilimi: 3.75VDC
- Minimum Bırakma Gerilimi: 0.5VDC
- Çekme Süresi: 10ms (maksimum)
- Bırakma Süresi: 5ms (maksimum)
- Elektriksel Ömür: 100.000 işlem
- Mekanik Ömür: 10.000.000 işlem
- İzolasyon Direnci: 100MΩ (minimum, 500VDC)
- Dielektrik Dayanımı: 1500VAC, 1 dakika
- Çalışma Sıcaklığı: -25°C ile +70°C arası
- Çalışma Nemi: %45 ile %85 arası
- Pin Sayısı: 5 pin
- Pin Düzeni: Standart SRD serisi pin yapısı
- Montaj Tipi: PCB montaj

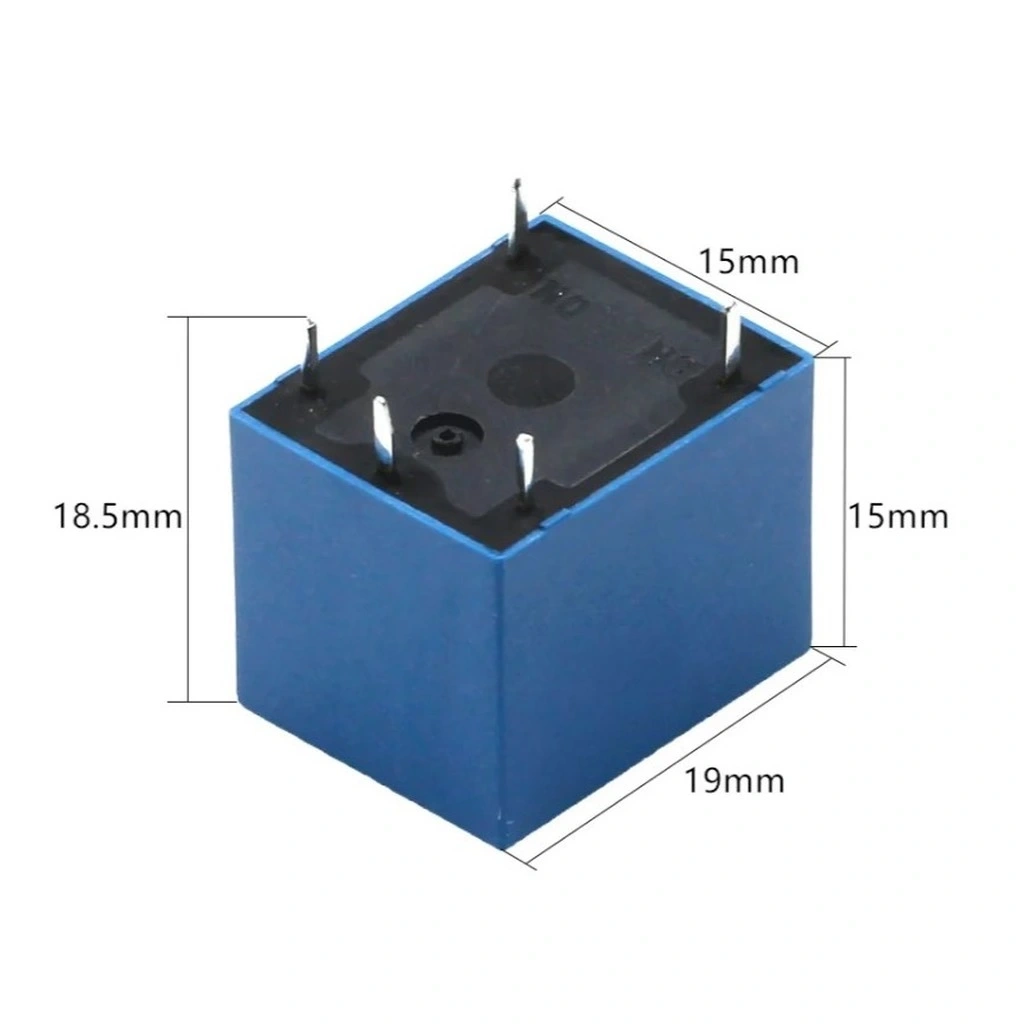

- Boyutlar: 19mm x 15.5mm x 15.3mm
- Ağırlık: Yaklaşık 9g
Kullanım Alanları
Songle 5V Minyon Spot Röle SRD-05VDC-SL-C'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Elektronik Projeler
- Arduino ve Raspberry Pi projeleri
- Mikrodenetleyici kontrol sistemleri
- DIY elektronik uygulamaları
- Sensör tabanlı kontrol devreleri
- Hobi elektroniği projeleri
Ev Otomasyonu
- Akıllı ev sistemleri
- Aydınlatma kontrolü
- Elektrikli cihaz kontrolü
- Perde ve kepenk sistemleri
- Uzaktan kontrol uygulamaları
Endüstriyel Uygulamalar
- Makine kontrol sistemleri
- Alarm ve güvenlik sistemleri
- PLC sistemleri
- Otomasyon devreleri
- Düşük güç kontrol sistemleri
Avantajlar ve Özellikler
Songle 5V Minyon Spot Röle SRD-05VDC-SL-C'nin sağladığı avantajlar ve çözümler.
- Kompakt Boyut: Minyon yapısı ile az yer kaplar
- Yüksek Anahtarlama Kapasitesi: 10A akım taşıma kabiliyeti
- Düşük Kontrol Gerilimi: 5V ile kolay sürülebilir
- Düşük Güç Tüketimi: Yaklaşık 0.36W bobin gücü
- Güvenilir İzolasyon: Giriş ve çıkış arasında yüksek izolasyon
- Görsel Durum Göstergesi: LED indikatör ile çalışma durumu
- Uzun Ömür: 10 milyon mekanik işlem ömrü
- Kolay Montaj: PCB deliklerine uygun pin yapısı
- Geniş Çalışma Sıcaklığı: -25°C ile +70°C arası
- TTL/CMOS Uyumlu: Doğrudan dijital çıkışlarla sürülebilir
Bağlantı ve Kullanım
Songle 5V Minyon Spot Röle SRD-05VDC-SL-C'nin bağlantı şeması ve kullanım kılavuzu.
İpucu: Transistör veya optokuplör ile sürme devresini röleyi korumak için kullanın.

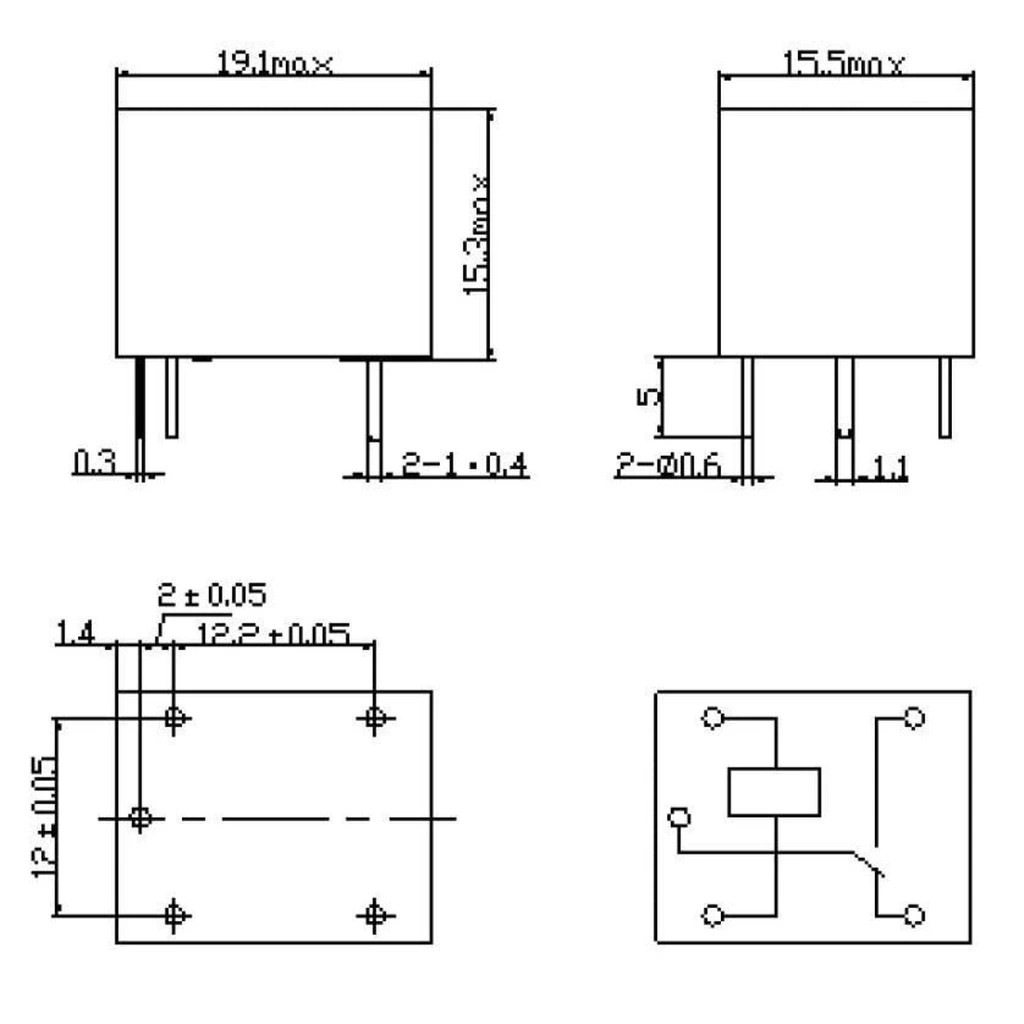

Röle pin bağlantıları ve fonksiyonları:
- 1-2 (Bobin): 5V DC kontrol sinyali için bağlantı pinleri
- COM (Ortak): Anahtarlanacak devrenin ortak bağlantısı
- NO (Normalde Açık): Röle çekili değilken açık olan kontak
- NC (Normalde Kapalı): Röle çekili değilken kapalı olan kontak
Temel sürme devresi için gerekli komponentler:
- 1x NPN transistör (örn. 2N2222, BC547)
- 1x 1kΩ direnç (transistör base girişi için)
- 1x 1N4148 veya 1N4007 diyot (ters EMK koruması için)
- 1x LED ve direnç (opsiyonel, durum göstergesi için)
- Güç kaynağı (5V DC, min. 100mA)
Sorun Giderme ve İpuçları
Songle 5V Minyon Spot Röle SRD-05VDC-SL-C kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Röle Çekmeme Sorunu: Güç kaynağı yeterli akım sağladığından emin olun
- Hızlı Isınma: Bobin gerilimini 5V'tan yüksek tutmayın
- Parazit ve Gürültü: Ters EMK diyodu kullanarak bobini koruyun
- Kısa Ömür: Yüksek anahtarlama frekanslarından kaçının
- Kontak Sıçraması: Kritik uygulamalarda debounce devresi kullanın
Verimli Kullanım İpuçları
- AC yükleri anahtarlarken sıfır geçiş algılamayı düşünün
- Endüktif yükler için snubber devresi ekleyin
- Düşük akımlı cihazlar için altın kaplama kontaklı röleler tercih edin
- Röleyi mikrodenetleyiciden sürerken optokuplör kullanarak izolasyon sağlayın
- Nem ve toz yoğun ortamlarda röleyi koruyucu kaplama ile kaplayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →Çeşitli türlerde röle ürünleriyle kontrol devrelerinizi ve otomasyonlarınızı gerçekleştirebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
SRD-05VDC-SL-C ve diğer 5V röleler arasındaki fark nedir?
Songle SRD serisi güvenilirliği, kompakt boyutu ve yüksek anahtarlama kapasitesi ile öne çıkar.
Röleyi Arduino'dan nasıl sürebilirim?
Arduino dijital çıkışına bir NPN transistör, 1K direnç ve koruma diyoduyla basit bir sürme devresi kullanabilirsiniz.
AC ve DC yük arasında aynı röle kullanılabilir mi?
Evet, bu röle hem AC hem DC yükleri anahtarlayabilir. Maksimum değerlere dikkat edilmelidir (10A @ 250VAC, 10A @ 30VDC).
Koruma diyodu neden gereklidir?
Bobin enerjisi kesildiğinde oluşan ters EMK'yı sönümleyerek transistörü ve kontrolcüyü korur.
Röle sıkça açılıp kapanacaksa nelere dikkat edilmeli?
Elektriksel ömrü daha kısadır (100.000 işlem). Yüksek frekanslı anahtarlama için solid state röleler tercih edilmelidir.
SRD-05VDC-SL-C'yi 3.3V lojik çıkışla sürebilir miyim?
Minimum çekme gerilimi 3.75V olduğundan doğrudan süremezsiniz. Transistör veya MOSFET sürücü devresi kullanmalısınız.
SPDT röle ne demektir?
Single Pole Double Throw - Tek Kutuplu Çift Yönlü. Bir ortak kontağın (COM) iki farklı kontağa (NO ve NC) bağlanabilmesidir.
Rölenin güvenle taşıyabileceği maksimum akım nedir?
10A'e kadar akım taşıyabilir, ancak sürekli yüksek akımda çalışması durumunda biraz altında kullanılması önerilir.
