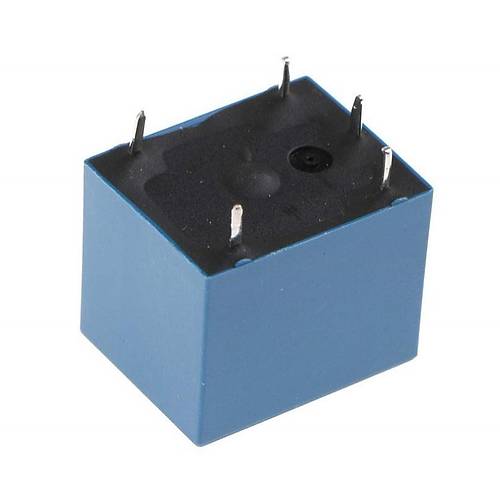

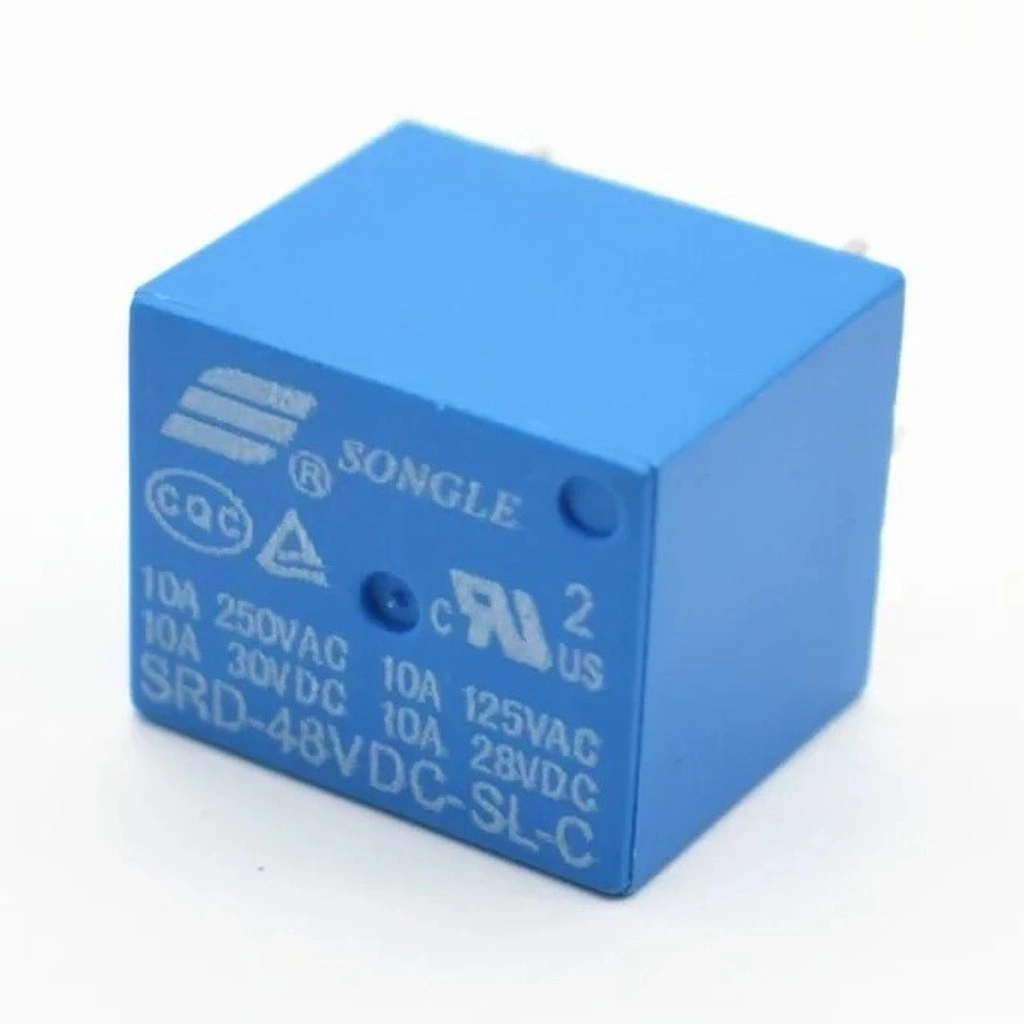

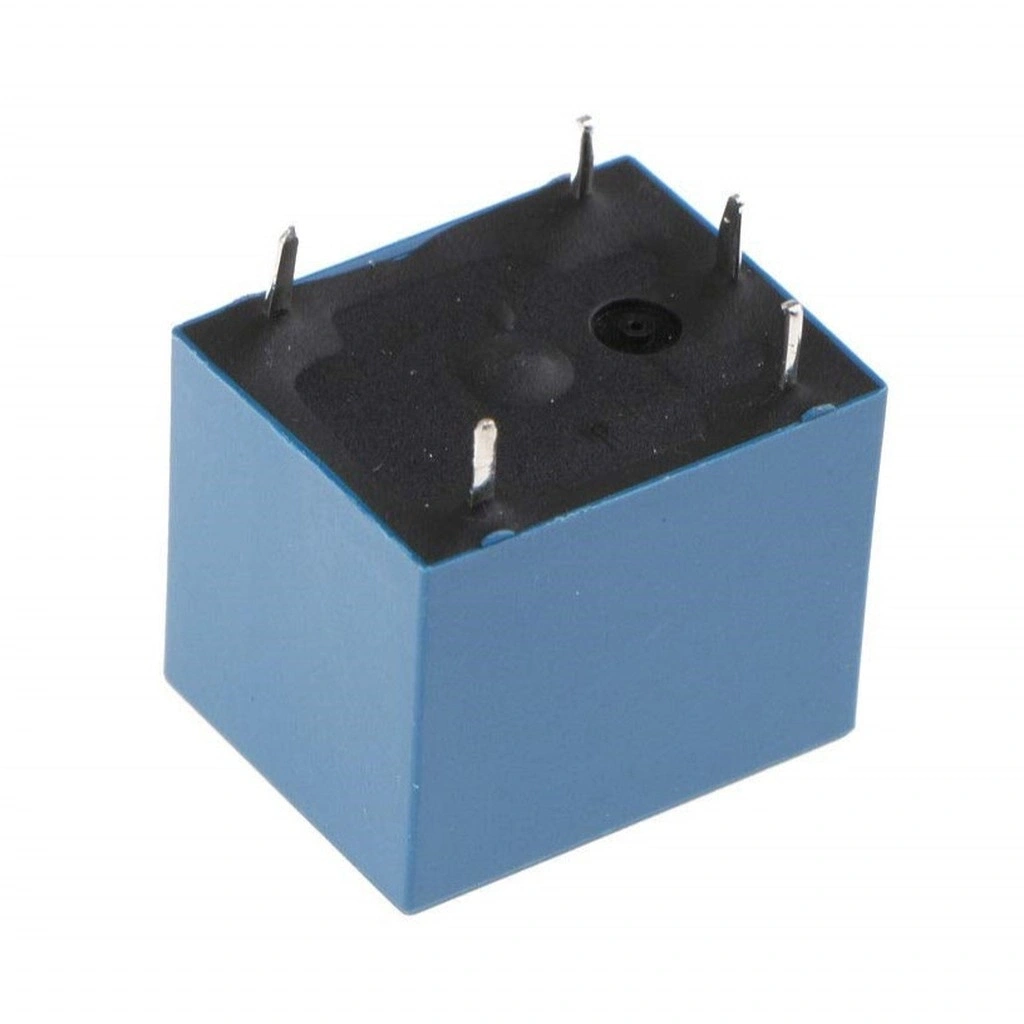

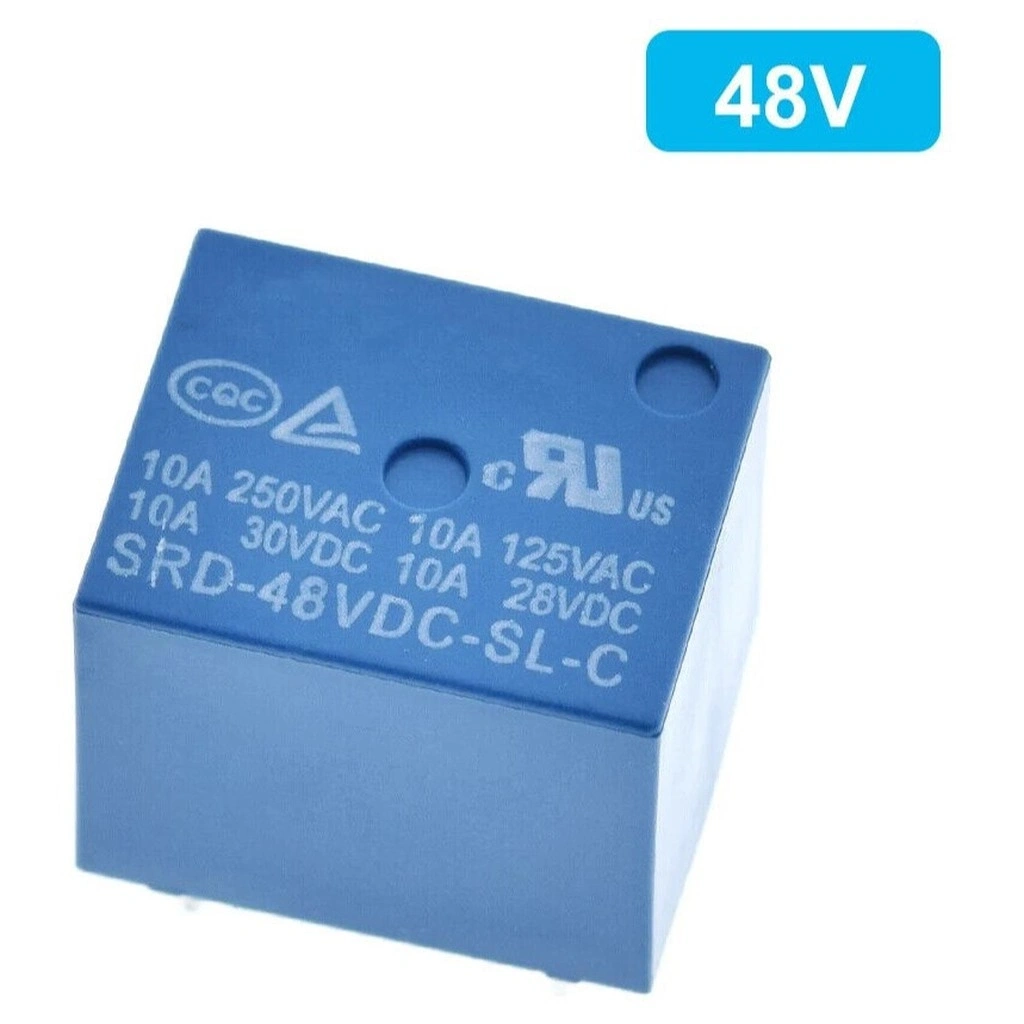

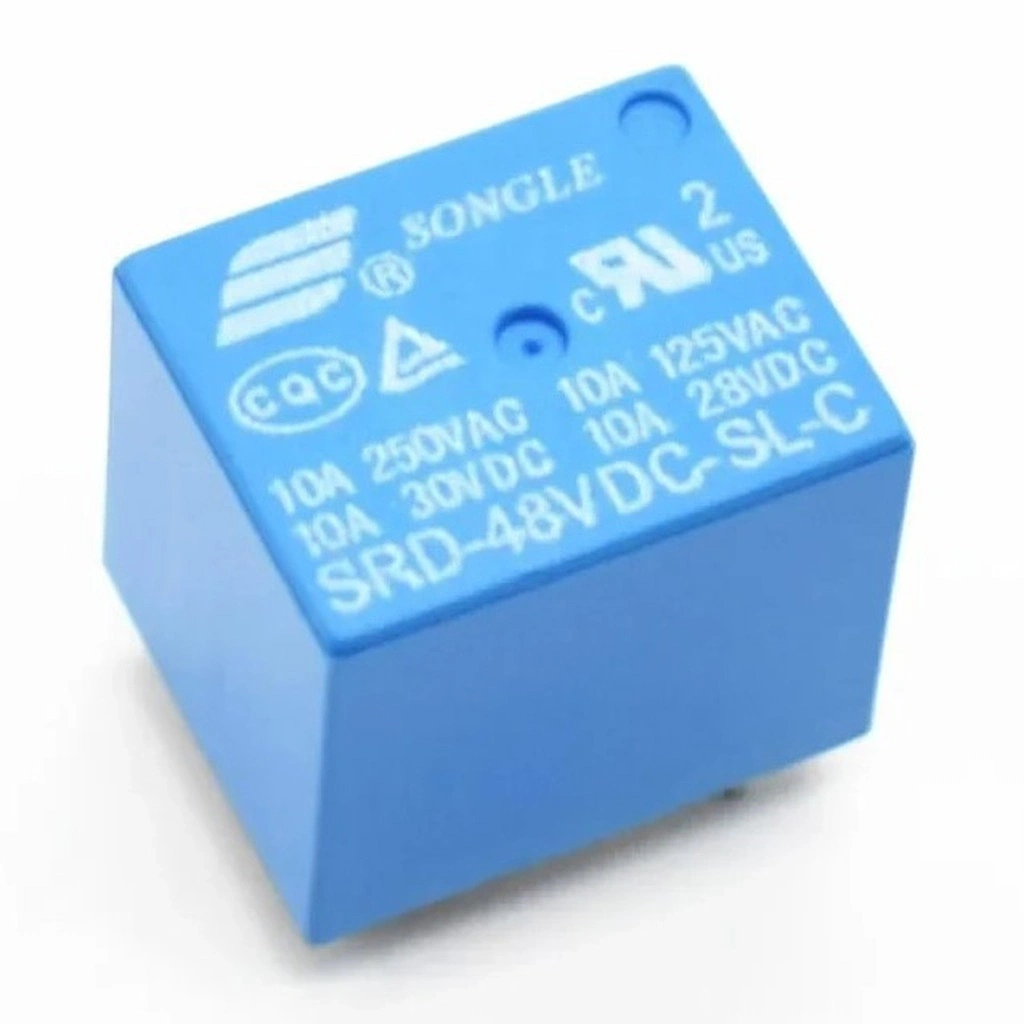

Songle 48V Minyon Spot Röle SRD-48VDC-SL-C

Songle 48V Minyon Spot Röle SRD-48VDC-SL-C

Songle SRD-48VDC-SL-C, yüksek voltajlı uygulamalarda güvenilir anahtarlama sağlayan 48V tetiklemeli minyon spot röledir. Kompakt yapısı ve endüstriyel standartlara uygun tasarımıyla, güç kontrol projeleri için ideal bir seçimdir.

10A anahtarlama kapasitesi ve 48VDC bobin gerilimi ile bu röle, yarı endüstriyel otomasyon sistemleri ve yüksek voltajlı kontrol devrelerinde güvenle kullanılabilecek bir komponenttir.

Dayanıklı yapıda üretilen Songle spot röle, çeşitli elektronik komponentler ile entegre çalışarak, özellikle 48V sistemlerde ve endüstriyel uygulamalarda anahtarlama çözümü sunar.

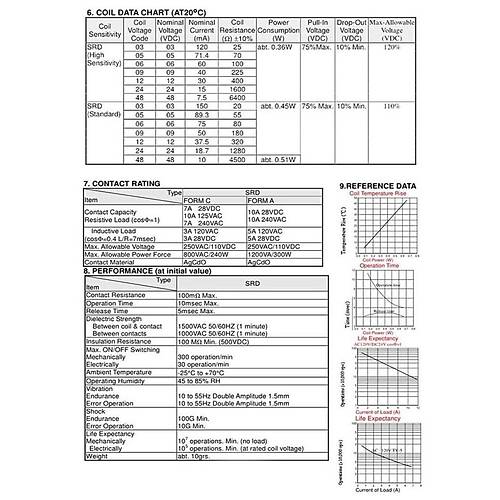

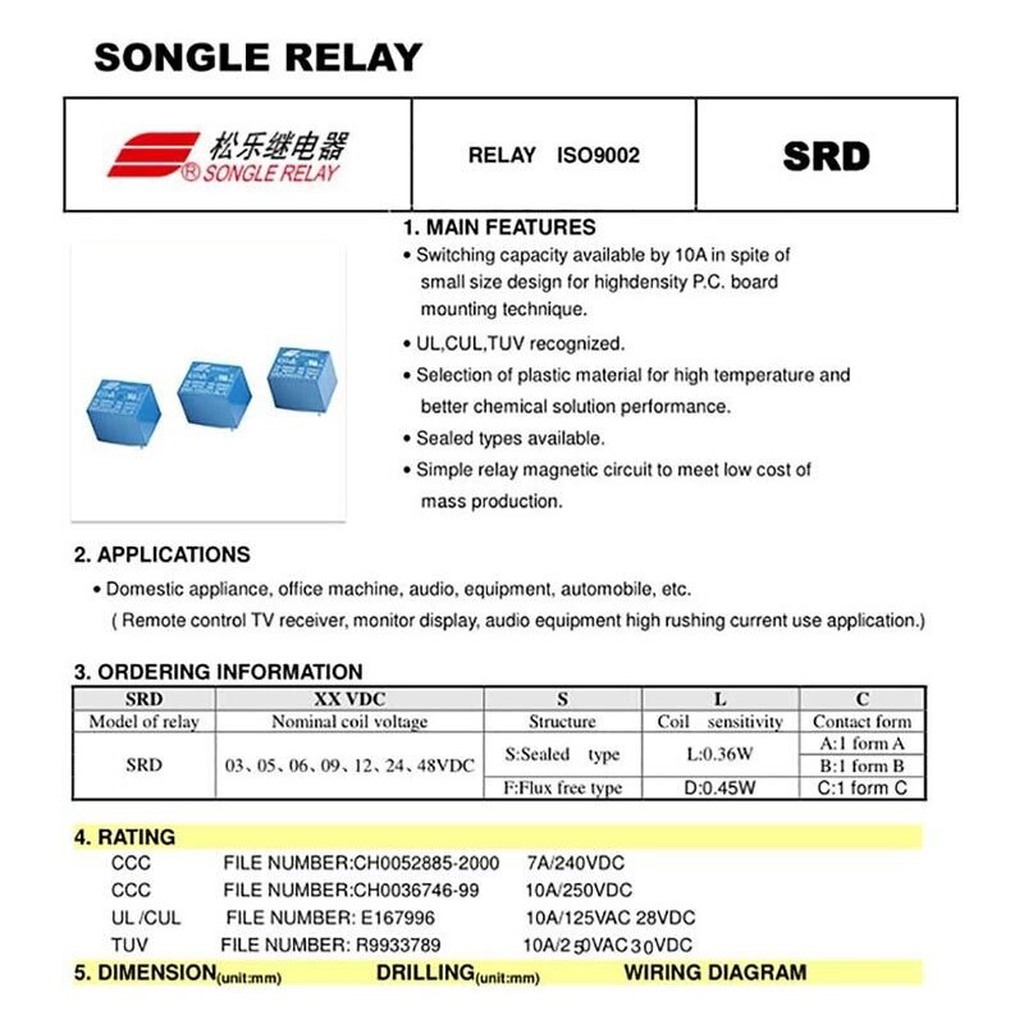

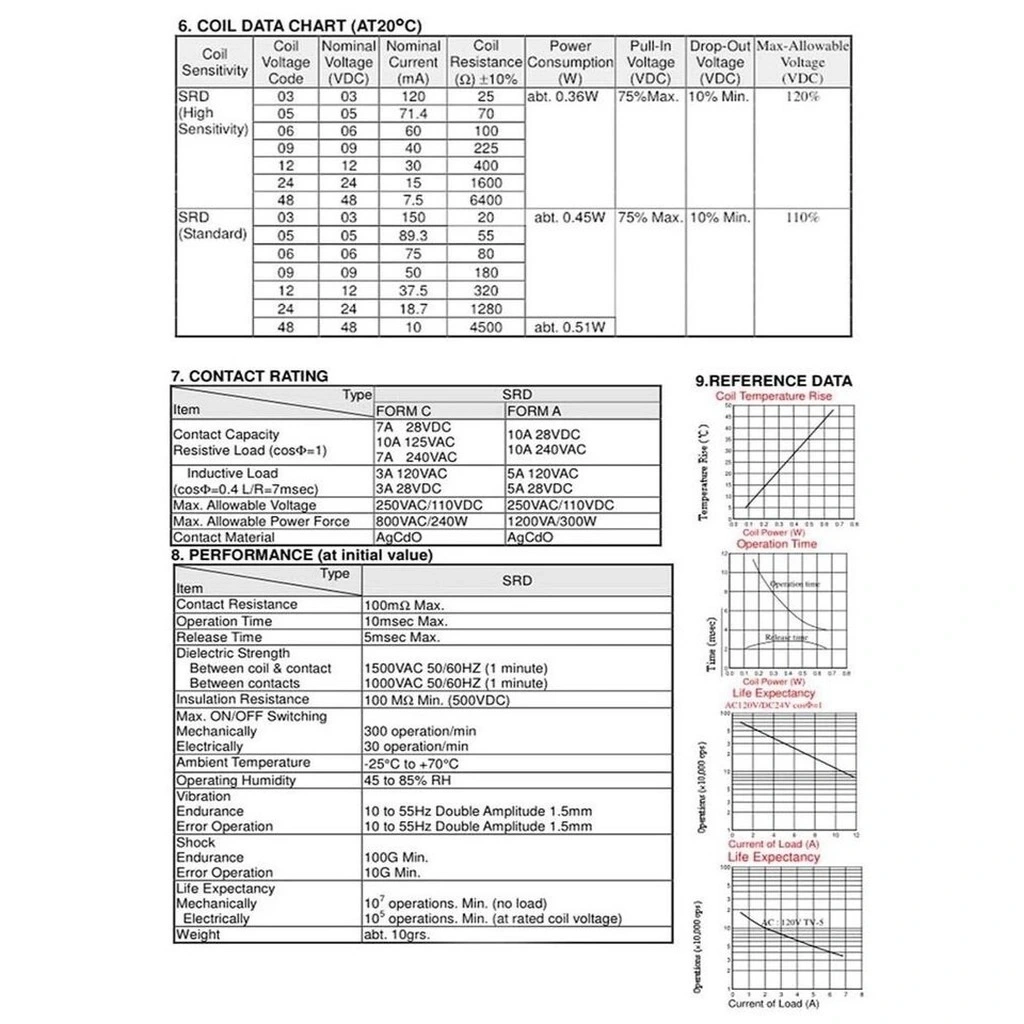

Teknik Özellikler

Songle 48V Minyon Spot Röle SRD-48VDC-SL-C'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Songle
• Model: SRD-48VDC-SL-C
• Röle Tipi: SPDT (Single Pole Double Throw)
• Kontrol Voltajı: 48.0V DC
• Bobin Direnci: 3600 Ohm ±10%
• Çekme Akımı: Yaklaşık 13.3 mA
• Kontakt Yapısı: 1 Normalde Açık (NO), 1 Normalde Kapalı (NC), 1 Ortak (COM)
• Maksimum Anahtarlama Gücü: AC: 2500VA, DC: 300W
• Maksimum Anahtarlama Voltajı: AC: 250V, DC: 30V
• Maksimum Anahtarlama Akımı: 10A
• Kontak Direnci: <100 mOhm
• Çalışma Süresi: Maksimum 10ms
• Bırakma Süresi: Maksimum 5ms
• Elektriksel Ömür: 100.000 işlem
• Mekanik Ömür: 10.000.000 işlem
• İzolasyon Direnci: 100 MOhm
• Dielektrik Dayanım: 1500V AC 1 dakika
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Çalışma Nemi: 45% ile 85% RH arası
• Koruma Sınıfı: Plastik kasa (RTI 94V-0)
• Montaj Tipi: PCB montaj
• Pin Yapısı: 5 pin

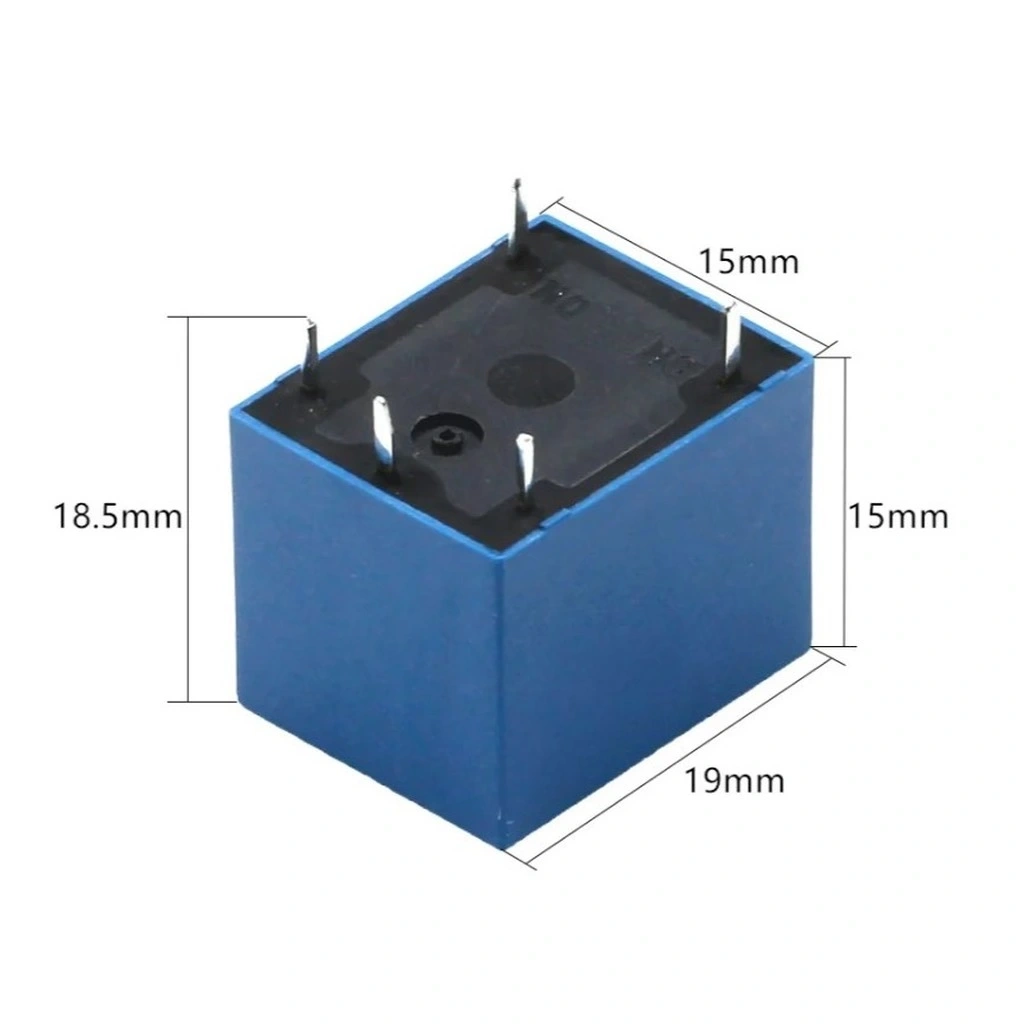

• Boyutlar: 19mm x 15mm x 15mm (UxGxY)
• Ağırlık: Yaklaşık 6g
• RoHS Uyumluluğu: Evet

Kullanım Alanları

Songle 48V Minyon Spot Röle SRD-48VDC-SL-C'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Uygulamalar

• 48V güç sistemleri kontrolü
• PLC entegrasyonları
• Endüstriyel otomasyon
• Makine kontrol devreleri
• Güvenlik sistemleri

Otomotiv ve Ulaşım

• Kamyon ve otobüs elektrik sistemleri
• Yüksek voltajlı araç uygulamaları
• Güç dağıtım üniteleri
• Akü izleme sistemleri
• Forklit ve elektrikli araçlar

Özel Proje Uygulamaları

• Telekomünikasyon ekipmanları
• Güneş enerjisi sistemleri
• UPS sistemleri
• 48V DC güç dağıtım üniteleri
• Sunucu ve ağ ekipmanları

Avantajlar ve Özellikler

Songle 48V Minyon Spot Röle SRD-48VDC-SL-C'nin sağladığı avantajlar ve çözümler.

• Yüksek Voltajlı Kontrol: 48V sistemlerde entegrasyon kolaylığı
• Güçlü Anahtarlama: 10A anahtarlama kapasitesi
• Düşük Güç Tüketimi: 13.3 mA çekme akımı ile verimlilik
• Galvanik İzolasyon: Kontrol ve yük devreleri arasında tam elektriksel ayırım
• Kompakt Boyut: PCB tasarımlarında yer tasarrufu
• Görsel İndikatör: LED gösterge ile çalışma durumu takibi
• Yüksek İzolasyon: 1500V dielektrik dayanımı
• Çift Kontak Çıkışı: NO ve NC kontaklar ile esnek kontrol
• Endüstriyel Sıcaklık Aralığı: -25°C ile +85°C arası çalışma
• Uzun Ömür: 10 milyon mekanik işlem kapasitesi

Montaj ve Kullanım

Songle 48V Minyon Spot Röle SRD-48VDC-SL-C'nin montaj ve kullanım detayları hakkında bilgiler.

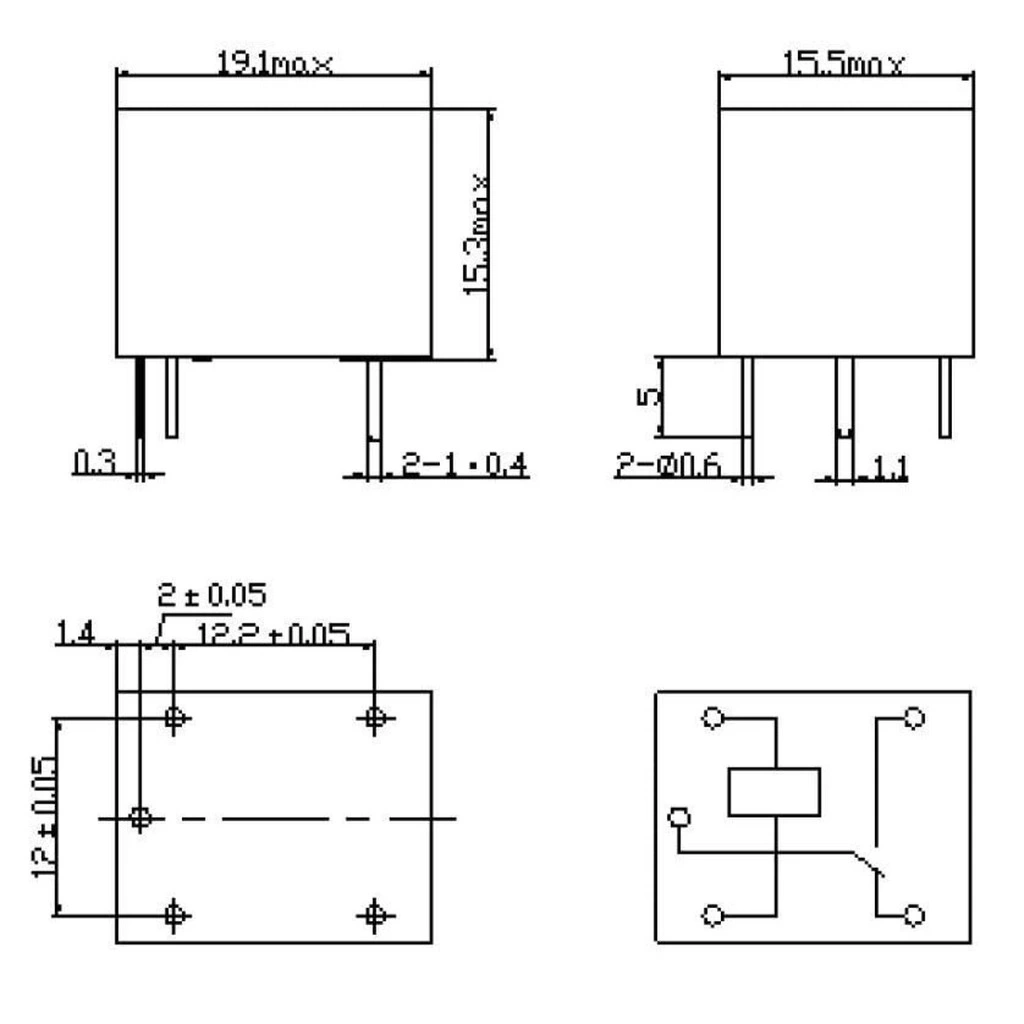

Bağlantı ve montaj bilgileri:

• Pin 1 (Bobin): 48V DC pozitif
• Pin 2 (Bobin): GND (negatif)
• Pin 3 (COM): Ortak kontakt
• Pin 4 (NC): Normalde kapalı kontakt
• Pin 5 (NO): Normalde açık kontakt

Kullanım için gerekli komponentler:

• Yüksek voltaj uyumlu MOSFET (IRFZ44N vb.) veya transistör
• Sürücü için 1K direnç
• Koruma diyodu (1N4007)
• 48V güç kaynağı
• Kontrol sinyali için seviye çevirici (gerekirse)
• Yüksek voltaj uyumlu bağlantı kabloları

Sorun Giderme ve İpuçları

Songle 48V Minyon Spot Röle SRD-48VDC-SL-C kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Röle Çekmeme Sorunu: 48V güç kaynağını ve voltaj seviyesini kontrol edin
• Yüksek Voltaj Sorunları: Devre üzerindeki izolasyonu ve mesafeleri doğrulayın
• Sürücü Devre Hasarı: Uygun voltaj dayanımında komponentler kullanın
• Aşırı Isınma: Anahtarlama akımı limitlerini ve röle derecelerini aşmayın
• PCB Tasarım Sorunları: Yüksek voltaj için uygun yol genişlikleri kullanın

Kullanım İpuçları

• 48V güç kaynağının iyi regüle edildiğinden emin olun
• Yüksek voltaj uygulamalarında devrenizde güvenlik önlemleri alın
• PCB tasarımında 48V hatlarını düşük voltaj devrelerinden izole edin
• Sürücü devrenin ısı yönetimine dikkat edin
• Endüktif yükler için ek snubber devreleri ekleyin
• Kritik uygulamalarda yedek röle kullanın

Paket İçeriği

• Songle 48V Minyon Spot Röle SRD-48VDC-SL-C
