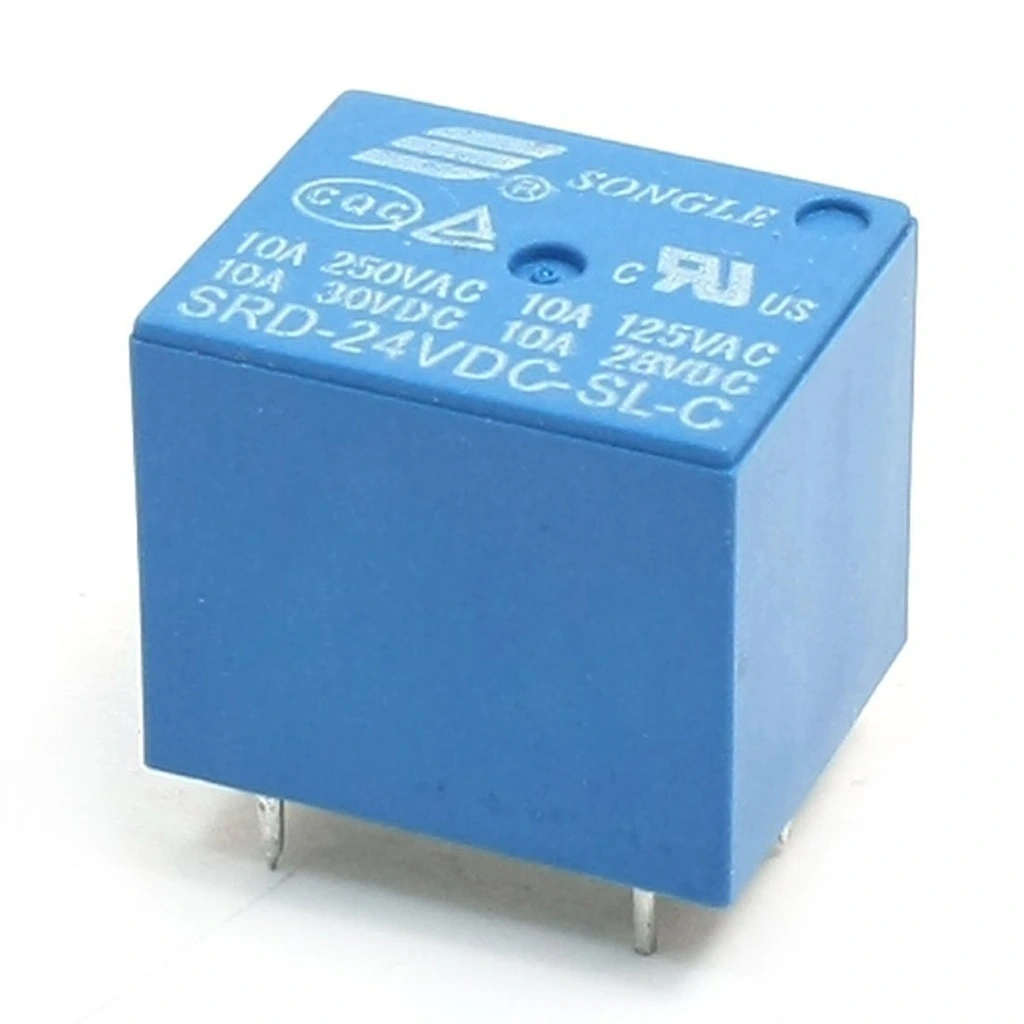

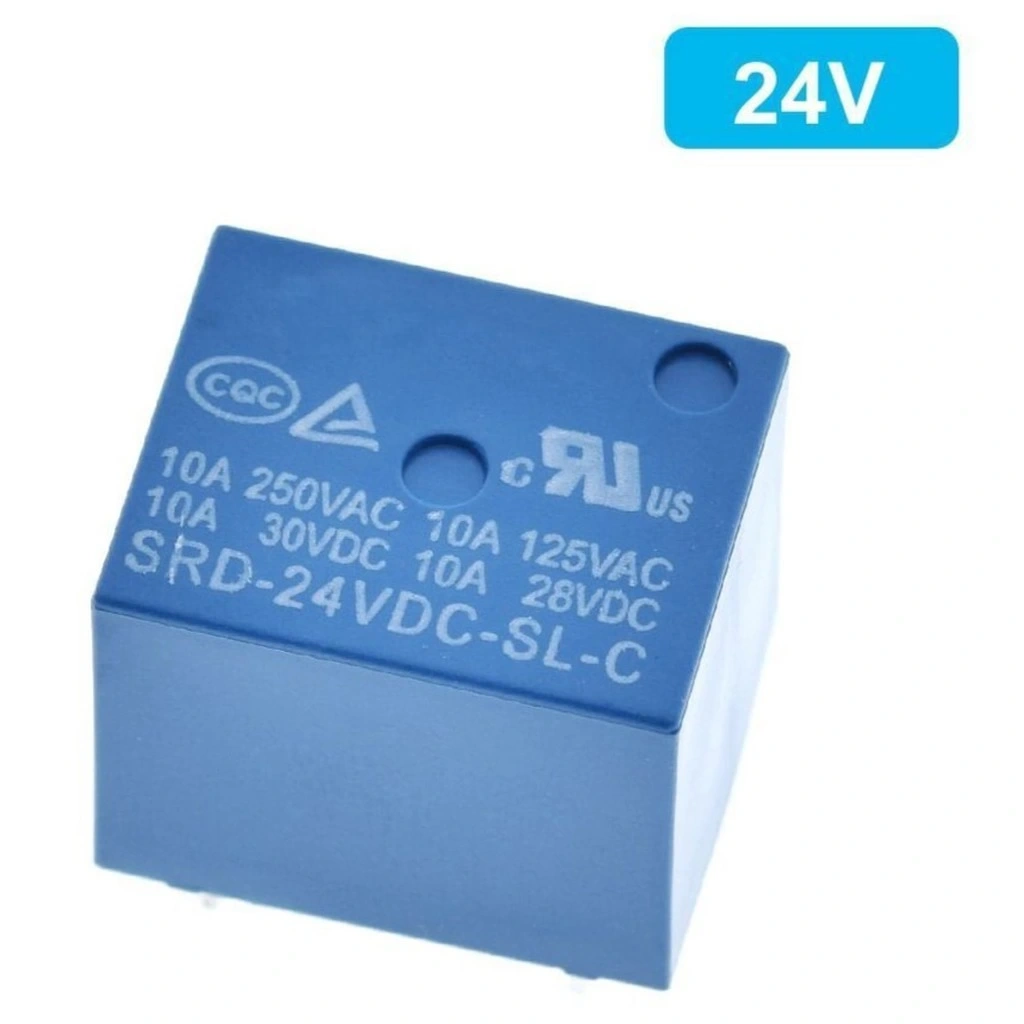

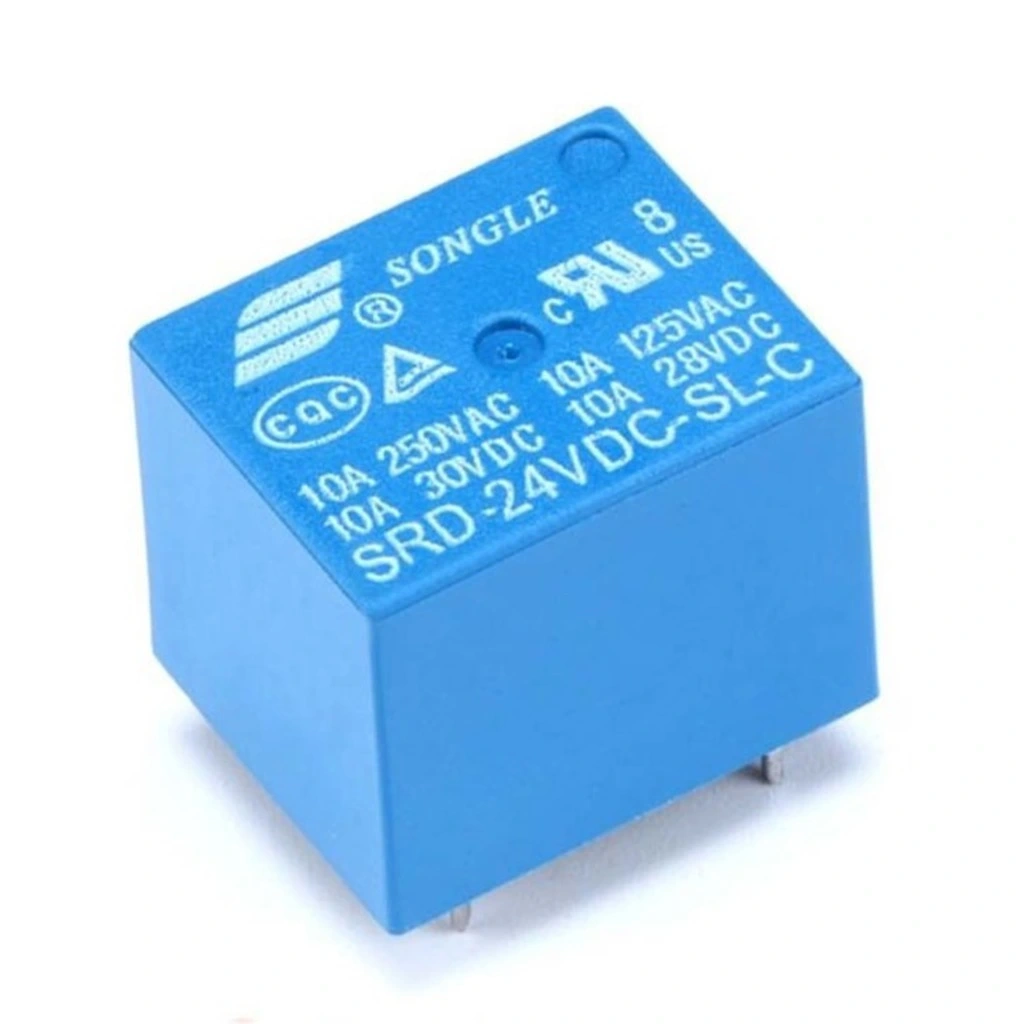

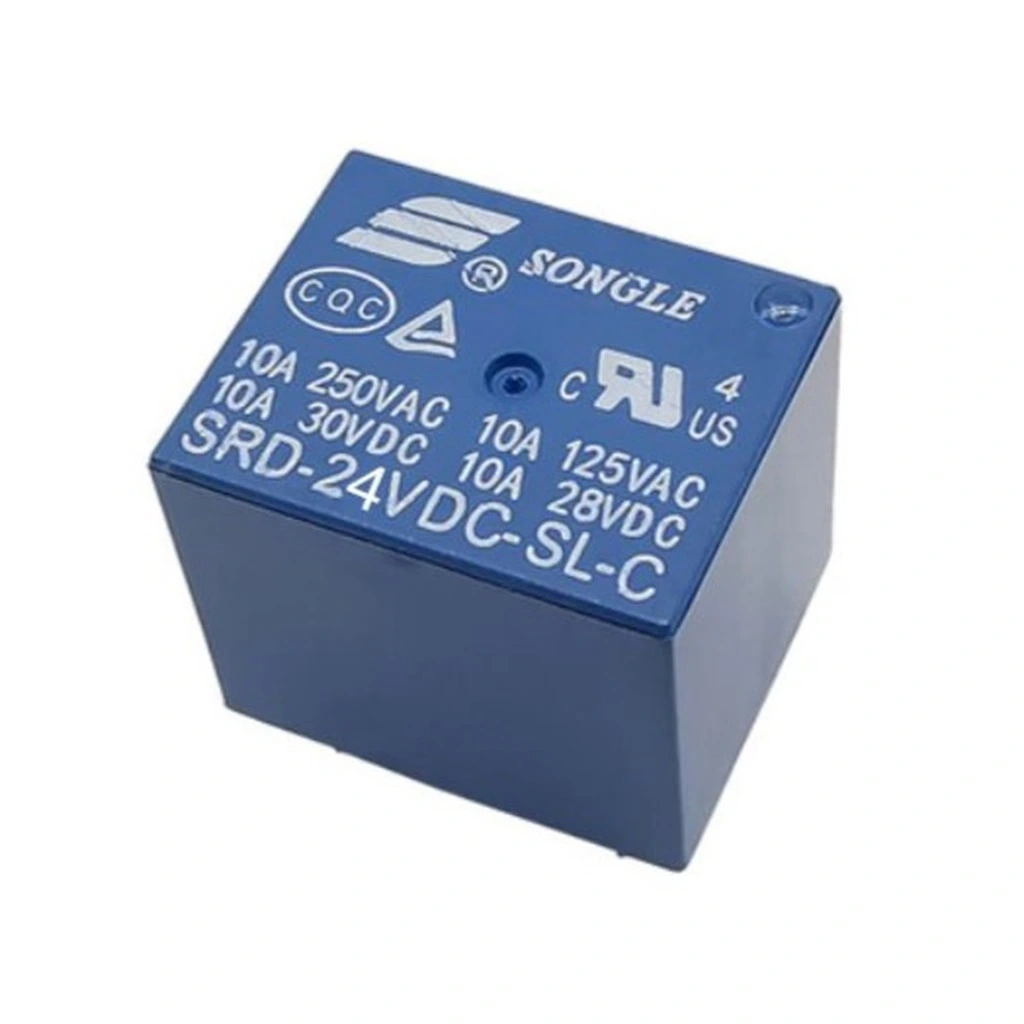

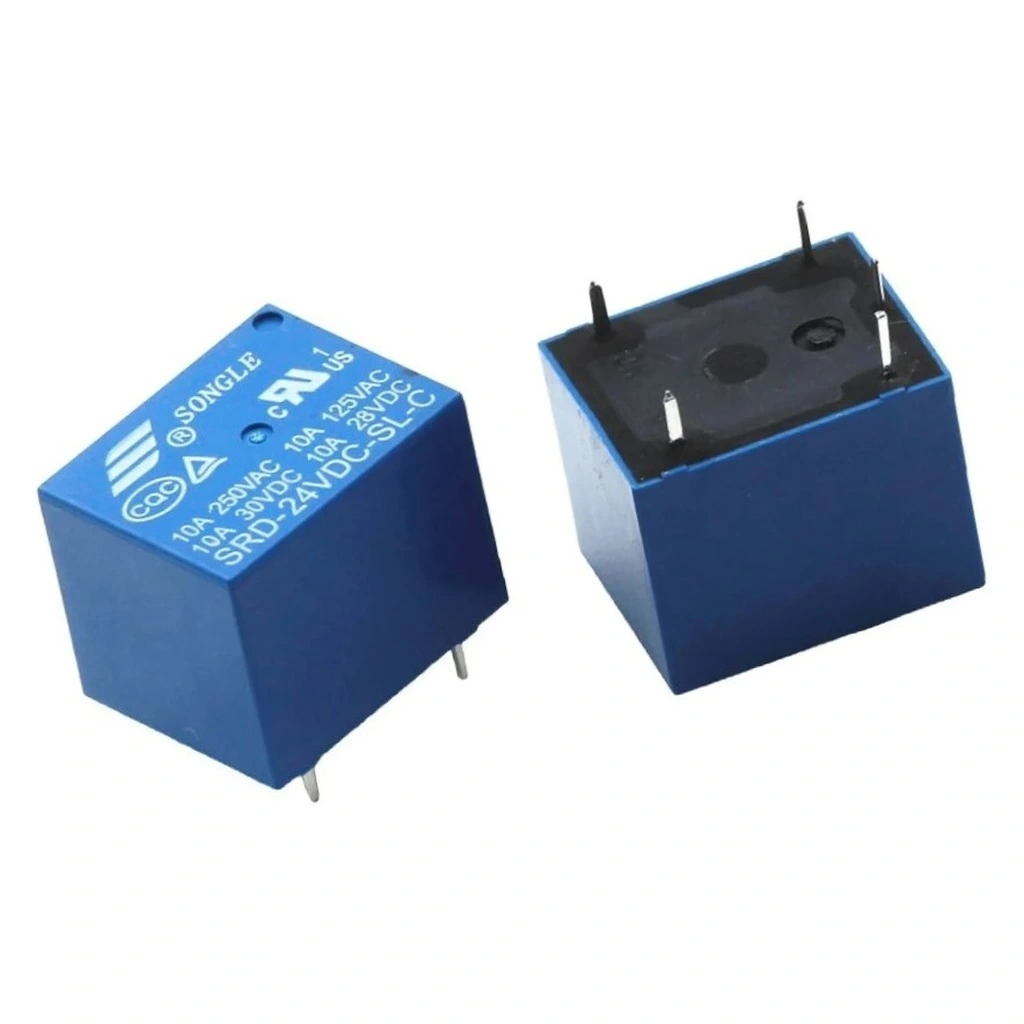

Songle 24V Minyon Spot Röle SRD-24VDC-SL-C

Songle 24V Minyon Spot Röle SRD-24VDC-SL-C

Songle SRD-24VDC-SL-C, 24V kontrol gerilimi ile çalışan kompakt ve güvenilir bir röle modelidir. Minyon spot yapısıyla az yer kaplayan bu röle, 10A anahtarlama kapasitesi ile yüksek güçlü cihazları kontrol edebilir.

SRD serisinin endüstriyel uygulamalara yönelik 24V versiyonu olan bu röle, PLC sistemleri ve endüstriyel kontrol uygulamaları için ideal bir seçimdir.

Yüksek kaliteli malzemeler ve güvenilir yapısıyla Songle SRD-24VDC-SL-C, çeşitli elektronik komponentler ile birlikte kullanılarak otomatik kontrol sistemleri, endüstriyel otomasyon ve uzaktan kontrol uygulamalarında tercih edilmektedir.

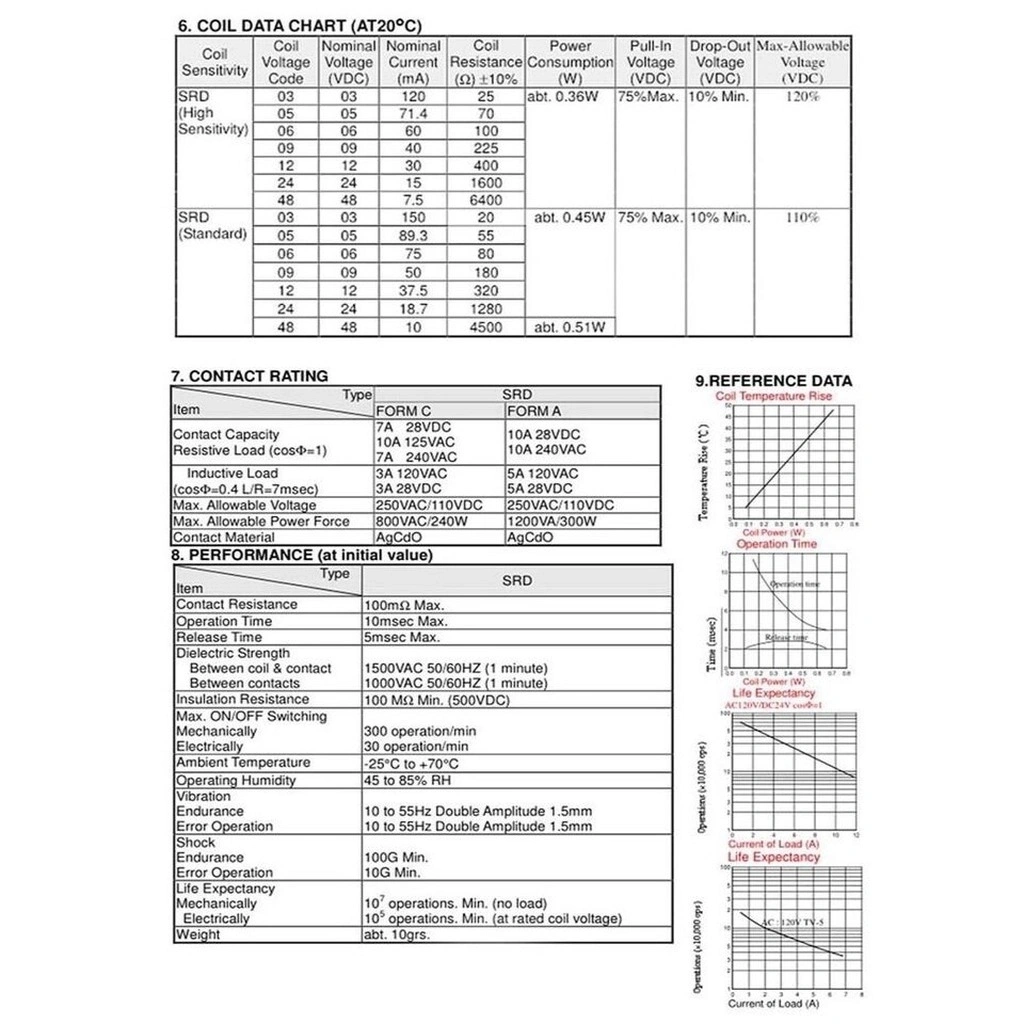

Teknik Özellikler

Songle 24V Minyon Spot Röle SRD-24VDC-SL-C'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Songle Relay
• Model: SRD-24VDC-SL-C
• Röle Tipi: SPDT (Tek Kutuplu Çift Yönlü)
• Bobin Gerilimi: 24.VDC
• Bobin Direnci: 1600 Ohm ±10%
• Bobin Akımı: 15mA
• Kontak Düzeni: 1 Form C (COM, NO, NC)
• Kontak Malzemesi: Gümüş alaşım
• Kontak Direnci: 100mΩ (maksimum)
• Anahtarlama Kapasitesi: 10A @ 250VAC / 10A @ 30VDC
• Maksimum Anahtarlama Gücü: 2.500VA / 300W
• Minimum Anahtarlama Yükü: 10mA @ 5VDC
• Minimum Çekme Gerilimi: 18VDC
• Minimum Bırakma Gerilimi: 2.4VDC
• Çekme Süresi: 10ms (maksimum)
• Bırakma Süresi: 5ms (maksimum)
• Elektriksel Ömür: 100.000 işlem
• Mekanik Ömür: 10.000.000 işlem
• İzolasyon Direnci: 100MΩ (minimum, 500VDC)
• Dielektrik Dayanımı: 1500VAC, 1 dakika
• Çalışma Sıcaklığı: -25°C ile +70°C arası
• Çalışma Nemi: %45 ile %85 arası

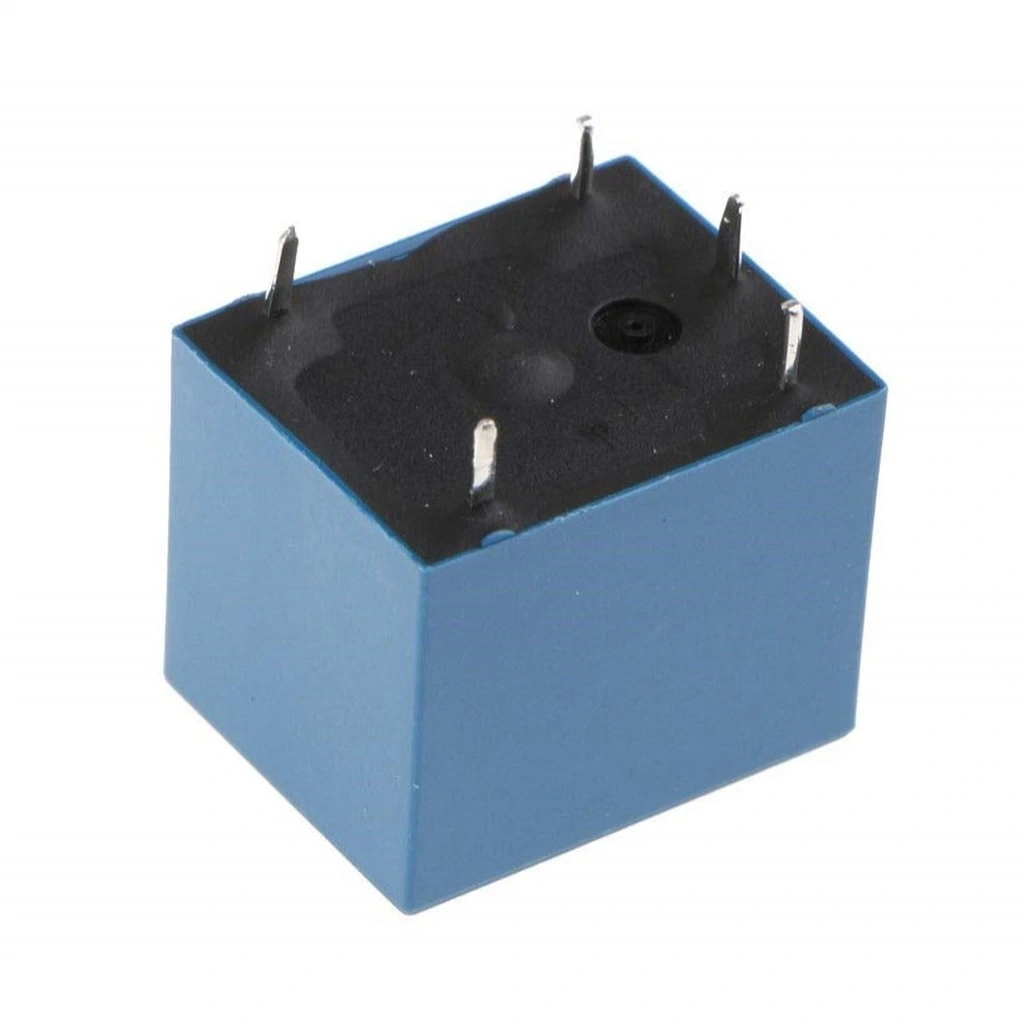

• Pin Sayısı: 5 pin
• Pin Düzeni: Standart SRD serisi pin yapısı
• Montaj Tipi: PCB montaj

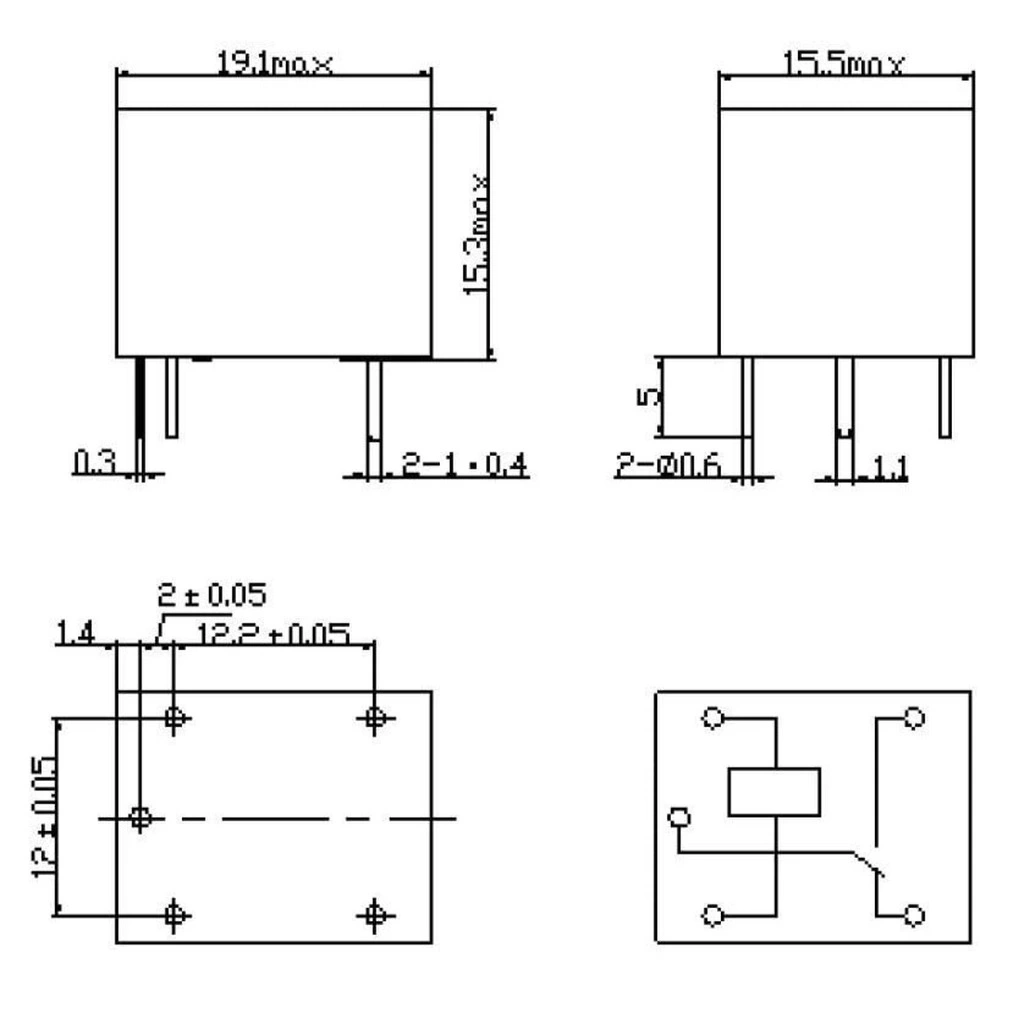

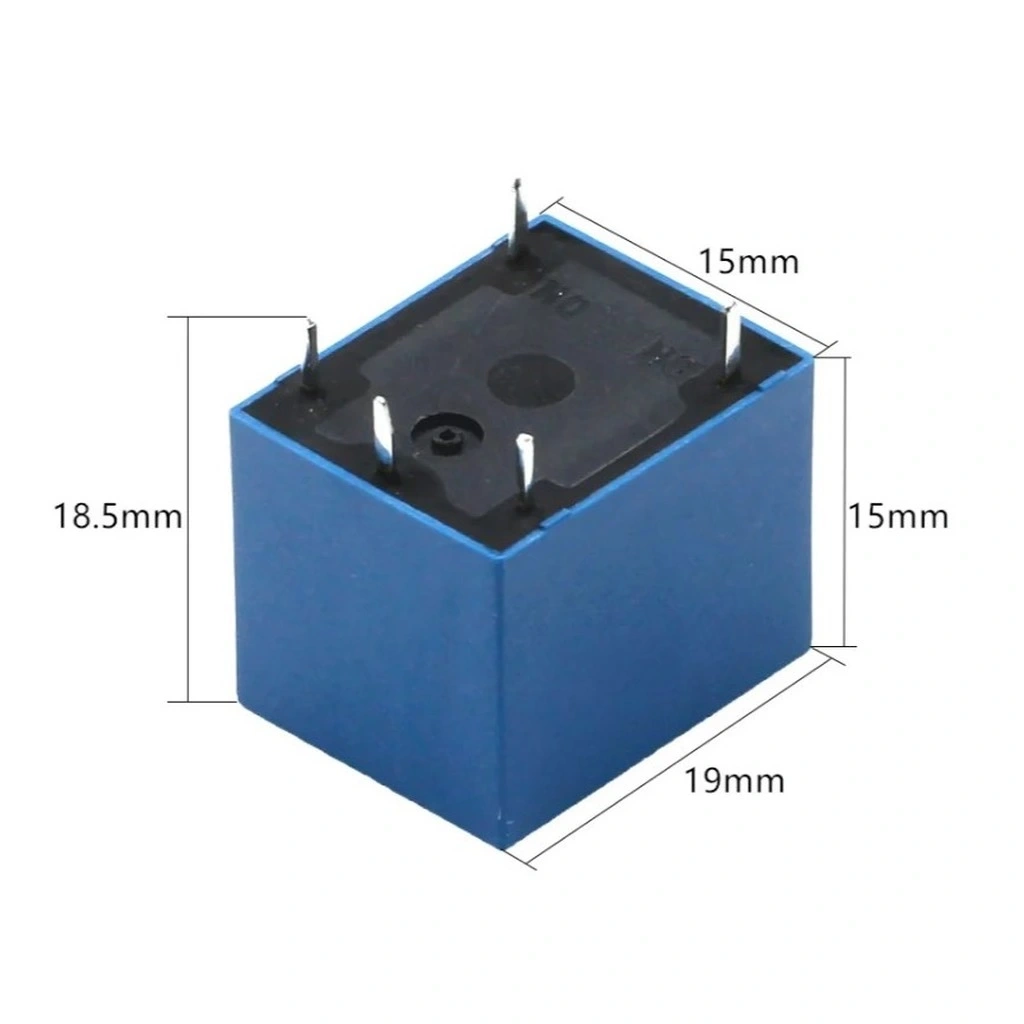

• Boyutlar: 19mm x 15.5mm x 15.3mm
• Ağırlık: Yaklaşık 9g

Kullanım Alanları

Songle 24V Minyon Spot Röle SRD-24VDC-SL-C'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Uygulamalar

• PLC kontrol sistemleri
• Endüstriyel otomasyon panelleri
• Makine kontrol ekipmanları
• Motor kontrol devreleri
• Endüstriyel sensör arayüzleri

Otomatik Kontrol Sistemleri

• Elektrikli valf kontrolü
• Güç kontrol üniteleri
• Aydınlatma kontrol sistemleri
• HVAC kontrol sistemleri
• Elektrikli cihaz kontrolü

Uzaktan Kontrol Uygulamaları

• Uzaktan açma-kapama sistemleri
• GSM kontrol modülleri
• Kablosuz kontrol devreleri
• IoT tabanlı kontrol sistemleri
• Telemetri uygulamaları

Avantajlar ve Özellikler

Songle 24V Minyon Spot Röle SRD-24VDC-SL-C'nin sağladığı avantajlar ve çözümler.

• Endüstriyel Gerilim: 24V DC standart kontrol gerilimi
• Kompakt Boyut: Minyon yapısı ile az yer kaplar
• Yüksek Anahtarlama Kapasitesi: 10A akım taşıma kabiliyeti
• Düşük Güç Tüketimi: Yaklaşık 0.36W bobin gücü
• Güvenilir İzolasyon: Giriş ve çıkış arasında yüksek izolasyon
• Görsel Durum Göstergesi: LED indikatör ile çalışma durumu
• Uzun Ömür: 10 milyon mekanik işlem ömrü
• Kolay Montaj: PCB deliklerine uygun pin yapısı
• Geniş Çalışma Sıcaklığı: -25°C ile +70°C arası
• Endüstriyel Uyumluluk: PLC ve kontrol sistemlerinde kullanıma uygun

Bağlantı ve Kullanım

Songle 24V Minyon Spot Röle SRD-24VDC-SL-C'nin bağlantı şeması ve kullanım kılavuzu.

Röle pin bağlantıları ve fonksiyonları:

• 1-2 (Bobin): 24V DC kontrol sinyali için bağlantı pinleri
• COM (Ortak): Anahtarlanacak devrenin ortak bağlantısı
• NO (Normalde Açık): Röle çekili değilken açık olan kontak
• NC (Normalde Kapalı): Röle çekili değilken kapalı olan kontak

Temel sürme devresi için gerekli komponentler:

• 1x Güç MOSFET (örn. IRFZ44N) veya darlington transistör
• 1x 10kΩ direnç (MOSFET gate girişi için)
• 1x 1N4007 diyot (ters EMK koruması için)
• 1x LED ve direnç (opsiyonel, durum göstergesi için)
• Güç kaynağı (24V DC, min. 50mA)

Sorun Giderme ve İpuçları

Songle 24V Minyon Spot Röle SRD-24VDC-SL-C kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Röle Çekmeme Sorunu: 24V DC güç kaynağının doğru bağlandığından emin olun
• Düşük Voltaj Sorunu: Minimum çekme geriliminin (18V) altına düşmediğinden emin olun
• Parazit ve Gürültü: Ters EMK diyodu kullanarak bobini koruyun
• Isınma Problemi: Bobin gerilimini 24V'tan yüksek tutmayın
• Kontak Sıçraması: Kritik uygulamalarda debounce devresi kullanın

Verimli Kullanım İpuçları

• Uzun kablo mesafelerinde voltaj düşümlerini hesaba katın
• Endüktif yükler için snubber devresi ekleyin
• PLC çıkışlarıyla doğrudan sürme için röle modülü kartları kullanın
• Röleyi NPN/PNP çıkışlara uygun şekilde bağlayın
• Gürültülü ortamlarda optokuplör ile izolasyon sağlayın

Paket İçeriği

• Songle 24V Minyon Spot Röle SRD-24VDC-SL-C
