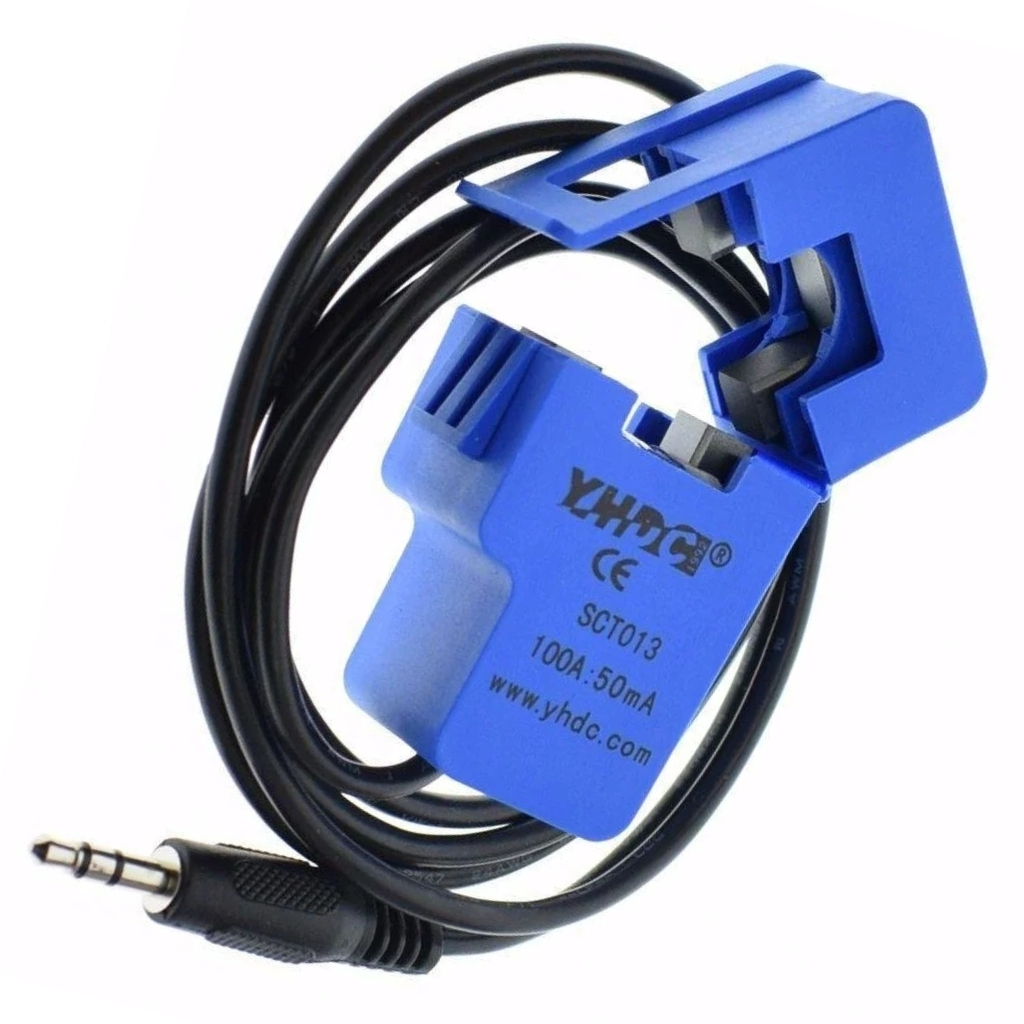

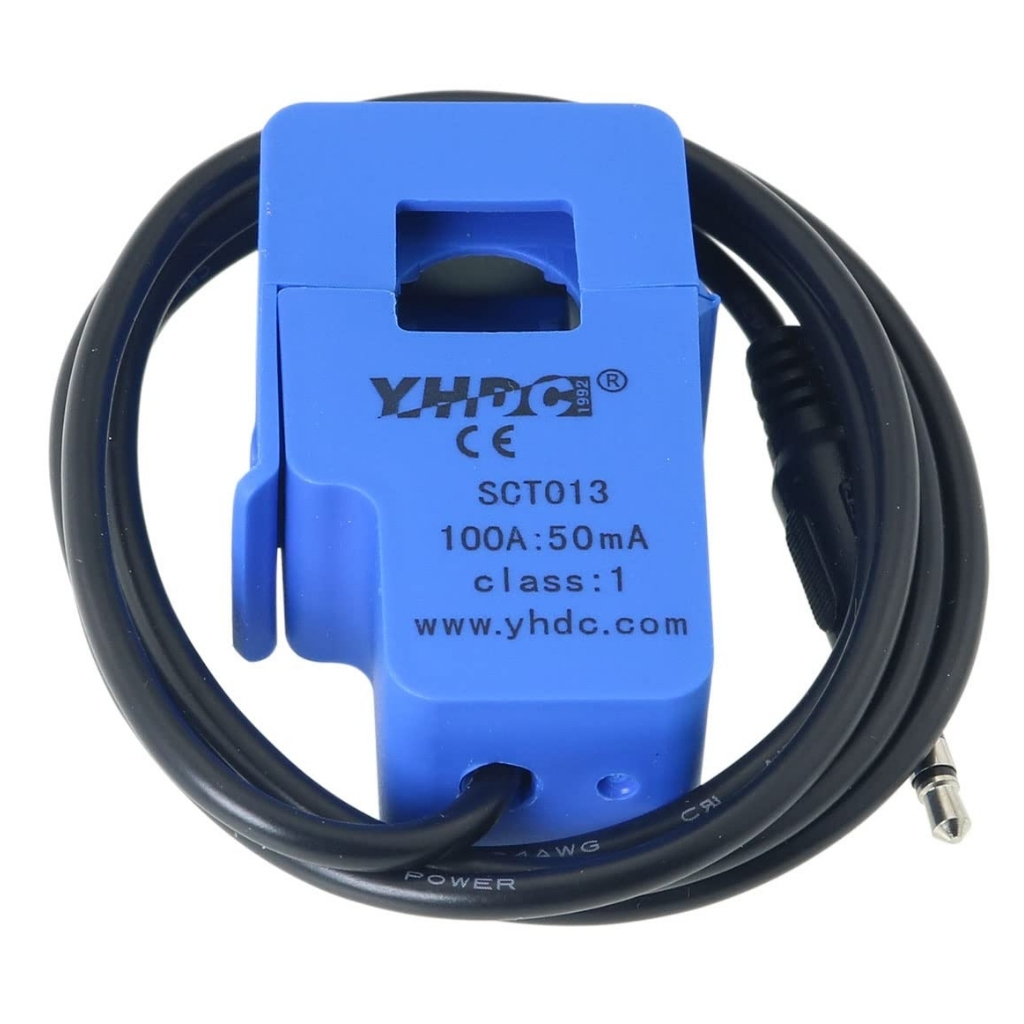

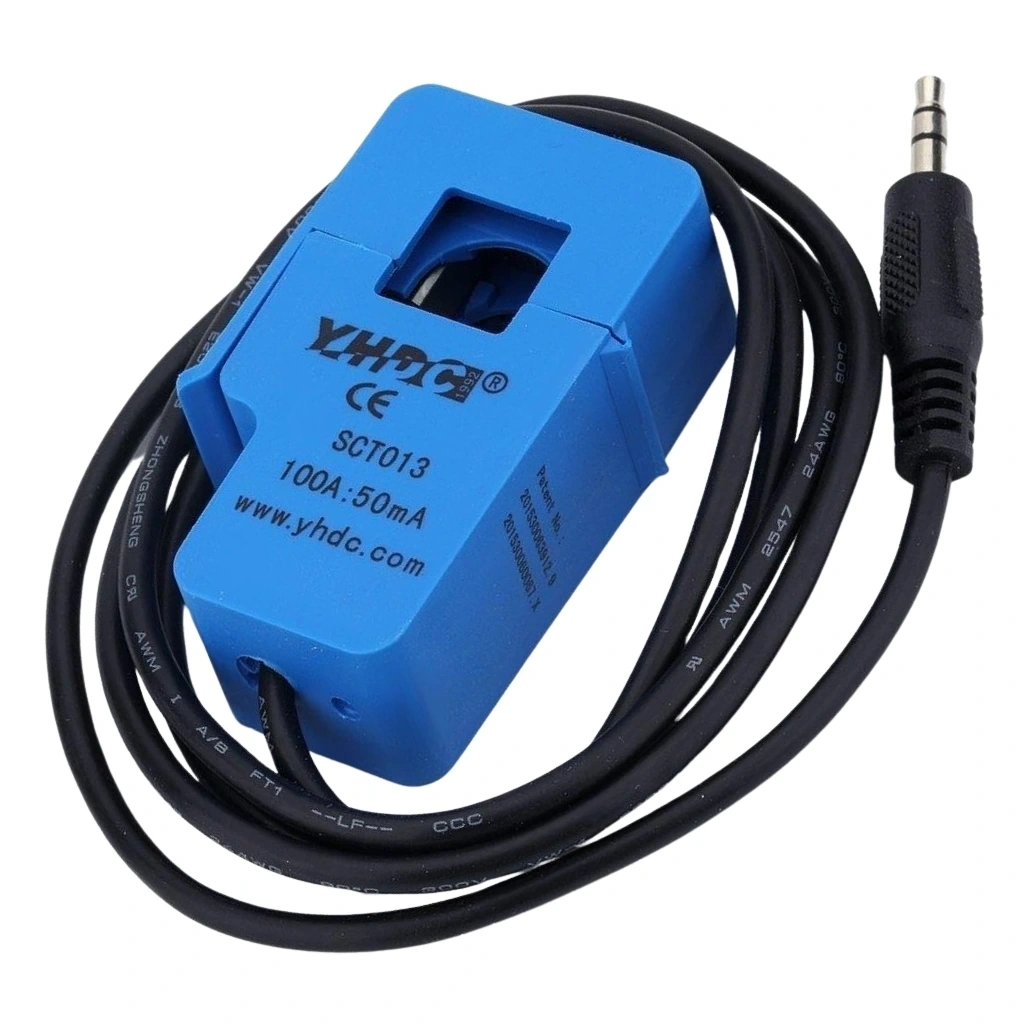

SCT-013 0-100A Akım Sensörü
SCT-013 0-100A, elektrik hatlarından temassız şekilde akım ölçümü yapabilen, ekonomik ve kullanımı kolay bir akım transformatörüdür. Mandal yapısı sayesinde kabloyu kesmeden, açmak suretiyle kolayca montajı yapılabilen bu sensör, 100A'e kadar akım ölçümü yapabilir.
Dahili yük direnci sayesinde doğrudan voltaj çıkışı veren bu model, Arduino ve diğer mikrodenetleyici platformlarıyla kolayca entegre edilebilir. 0-50mA akım ölçümlerinde hassas sonuçlar sunan bu ürün, enerji izleme projeleriniz için ideal bir çözümdür.
Ev enerji tüketimi izleme, güç analizi ve endüstriyel uygulamalar için tasarlanmış bu sensörler ürünü, basit bağlantı şeması ve doğrusal çıkışı ile AC akım ölçümü gerektiren tüm projelerde güvenilir bir tercih sebebidir.
Teknik Özellikler
SCT-013 0-100A Akım Sensörü'nün detaylı teknik özellikleri aşağıda listelenmiştir.
- Model: SCT-013-000
- Tip: Açılabilir akım transformatörü (CT)
- Ölçüm Aralığı: 0-100A AC
- Çıkış Tipi: Voltaj çıkışı (0-1V)
- Dönüşüm Oranı: 100A:50mA
- Dahili Yük Direnci: 20Ω
- Doğruluk: ±1% (tipik)
- Lineerlik: ±3%
- Çalışma Frekansı: 50Hz / 60Hz
- Dielektrik Dayanımı: 1000V AC / 1 dakika
- İzolasyon Direnci: 100MΩ (DC 500V'da)
- Çalışma Sıcaklığı: -25°C ~ +70°C
- Depolama Sıcaklığı: -40°C ~ +85°C
- Konnektör Tipi: 3.5mm stereo jak
- Kablo Uzunluğu: Yaklaşık 1 metre

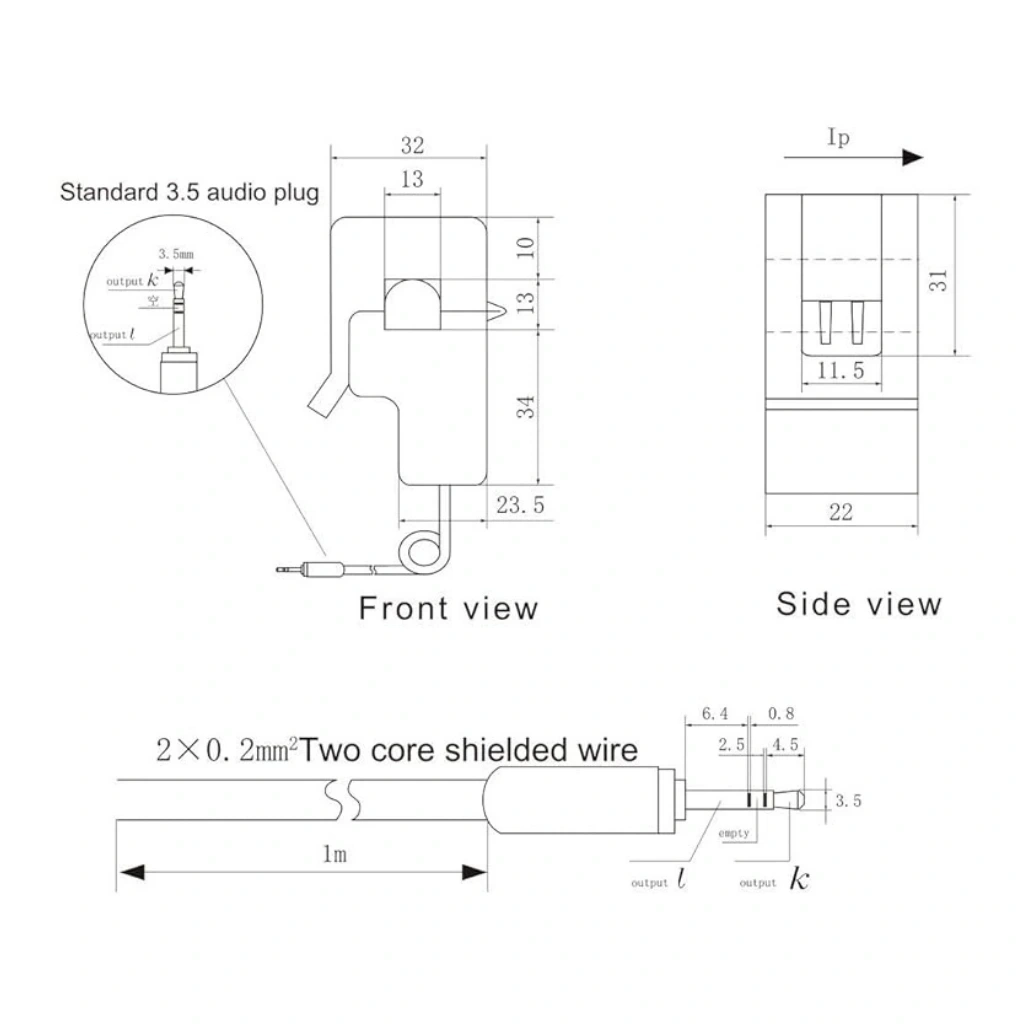

- Maksimum Ölçülebilir Kablo Çapı: 13mm
- Sensör Boyutları: 34mm x 25mm x 14mm (mandal kısmı hariç)
- Gövde Malzemesi: ABS plastik
- Ağırlık: Yaklaşık 75g
- Güç Kaynağı: Gerektirmez (pasif sensör)
- Koruma Derecesi: IP20
- Aşırı Akım Koruması: 120A'e kadar dayanıklı
- Faz Kayması: <3°
- Çekirdek Malzemesi: Ferrit
- Açma/Kapama Mekanizması: Yaylı mandal
- Pin Yapılandırması: Uç: Sinyal+, Halka: Sinyal-
- Uyumluluk: AC akım ölçümü yapan tüm sistemler
- Ölçüm Yöntemi: Temassız (indüktif)
- Çıkış Empedansı: 20Ω
- RoHS Uyumluluğu: Evet
- Sertifikalar: CE, RoHS
- Üretim Yeri: Çin
- Garanti: 1 yıl
- Örnekleme Aralığı: Sürekli (analog sinyal)
- Maksimum DC Ofset: 0.01V
Kullanım Alanları
SCT-013 0-100A Akım Sensörü'nün kullanılabileceği çeşitli alanlar ve uygulamalar.
Enerji İzleme Sistemleri
- Ev enerji tüketimi izleme
- Güneş enerjisi sistemleri izleme
- Endüstriyel enerji takibi
- Akıllı şebeke uygulamaları
- Güç faktörü izleme
Elektronik Projeler
- Arduino tabanlı enerji monitörleri
- DIY güç ölçerler
- IoT enerji izleme cihazları
- Taşınabilir güç analizörleri
- Akıllı ev sistemleri
Güvenlik Uygulamaları
- Aşırı akım algılama
- Anormal tüketim tespiti
- Cihaz çalışma durumu izleme
- Enerji hırsızlığı tespiti
- Güç kesintisi izleme
Endüstriyel Uygulamalar
- Motor akım izleme
- Makine sağlığı izleme
- Yük dengeleme sistemleri
- Üretim hattı enerji takibi
- Enerji verimliliği analizi
Avantajlar ve Özellikler
SCT-013 0-100A Akım Sensörü'nün sağladığı avantajlar ve çözümler.
- Temassız Ölçüm: Kabloyu kesmeden veya açmadan güvenli ölçüm

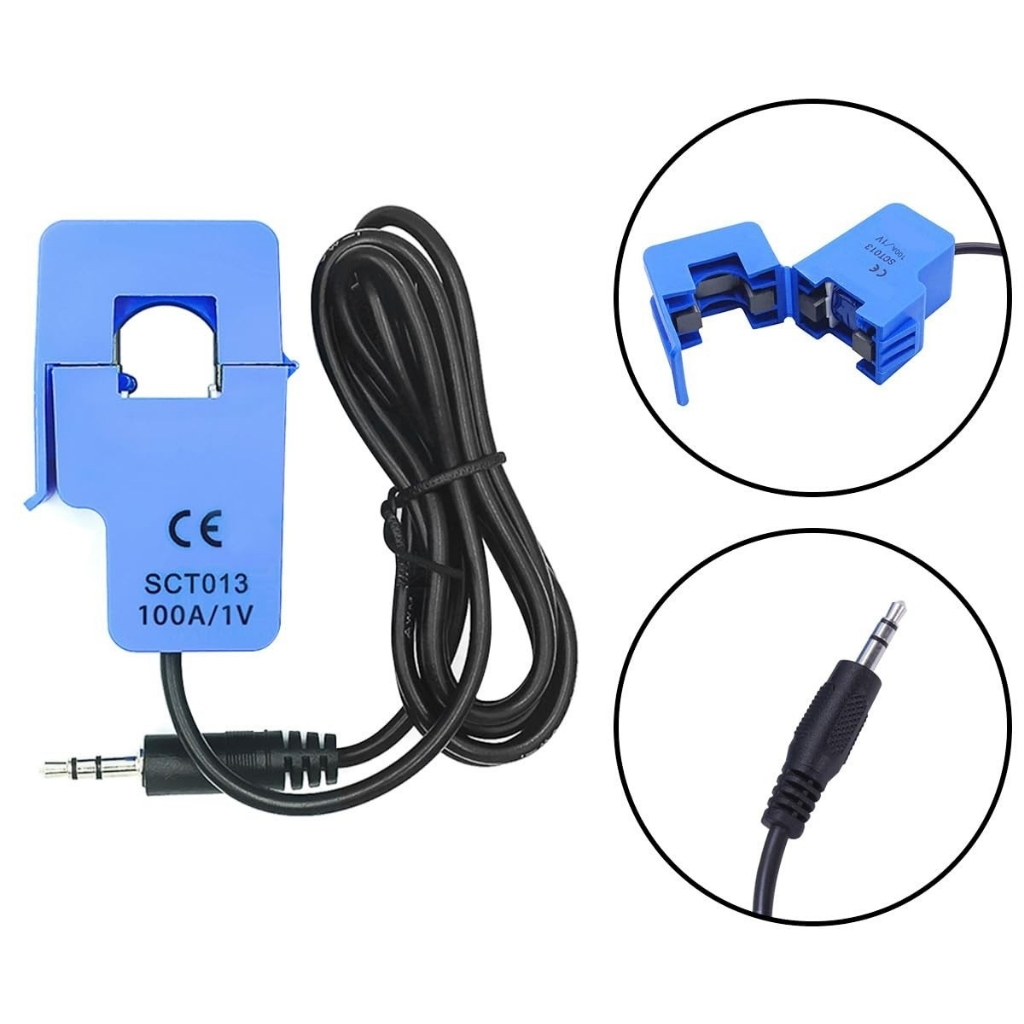

- Kolay Montaj: Yaylı mandal mekanizması ile hızlı kurulum
- Dahili Yük Direnci: Harici direnç gerektirmeden voltaj çıkışı
- Geniş Ölçüm Aralığı: 0-100A arası hassas ölçüm kabiliyeti
- Doğrusal Çıkış: Akımla orantılı lineer voltaj çıkışı
- Güç Gerektirmez: Pasif çalışma prensibiyle harici besleme ihtiyacı olmaz
- Standart Jak Çıkışı: 3.5mm stereo jak ile kolay bağlantı
- Düşük Maliyet: Ekonomik fiyatla profesyonel ölçüm imkanı
- Uzun Kablo: 1 metre kablo ile esnek konumlandırma
- Uyumlu Yapı: Arduino ve diğer mikrokontrolcülerle doğrudan entegrasyon
Bağlantı ve Kullanım
SCT-013 0-100A Akım Sensörü'nün doğru bağlantısı ve verimli kullanımı hakkında bilgiler.
İpucu: Sensörü tek bir iletken üzerine yerleştirin, nötr hattı içine almayın.

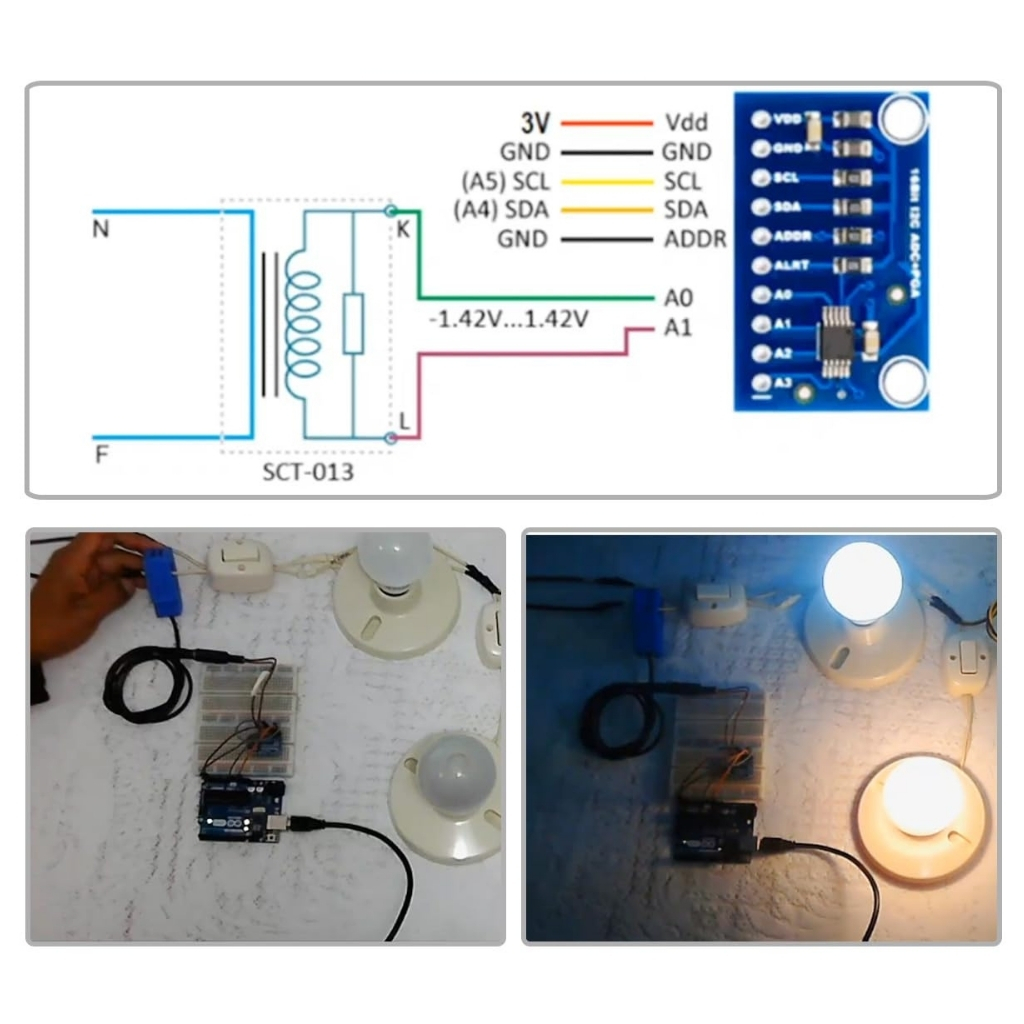

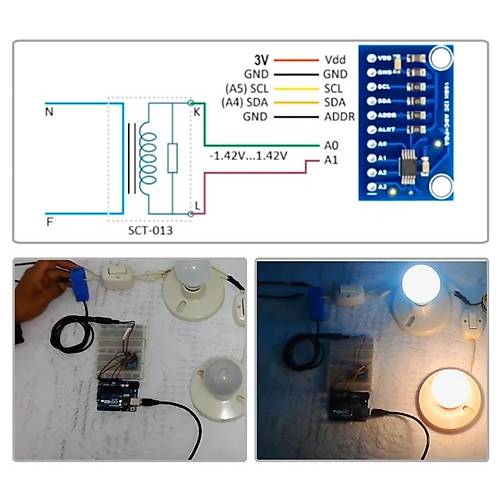

Arduino Bağlantı Şeması:
- 3.5mm stereo jak soketi temin edin
- Jack soketin uç (tip) pini: Arduino'nun analog pinine bir ucu bağlı 10kΩ direnç üzerinden
- Jack soketin halka (ring) pini: Arduino'nun GND pinine
- 10kΩ direncin diğer ucu: Arduino'nun GND pinine
- Analog pin ve GND arasına 10µF kapasitör paralel bağlayın (gürültü azaltma için)
- Arduino'nun AREF pini ile 3.3V pini arasına bir jumper ekleyebilirsiniz (opsiyonel, hassasiyet artırma için)
Temel Kullanım Adımları:

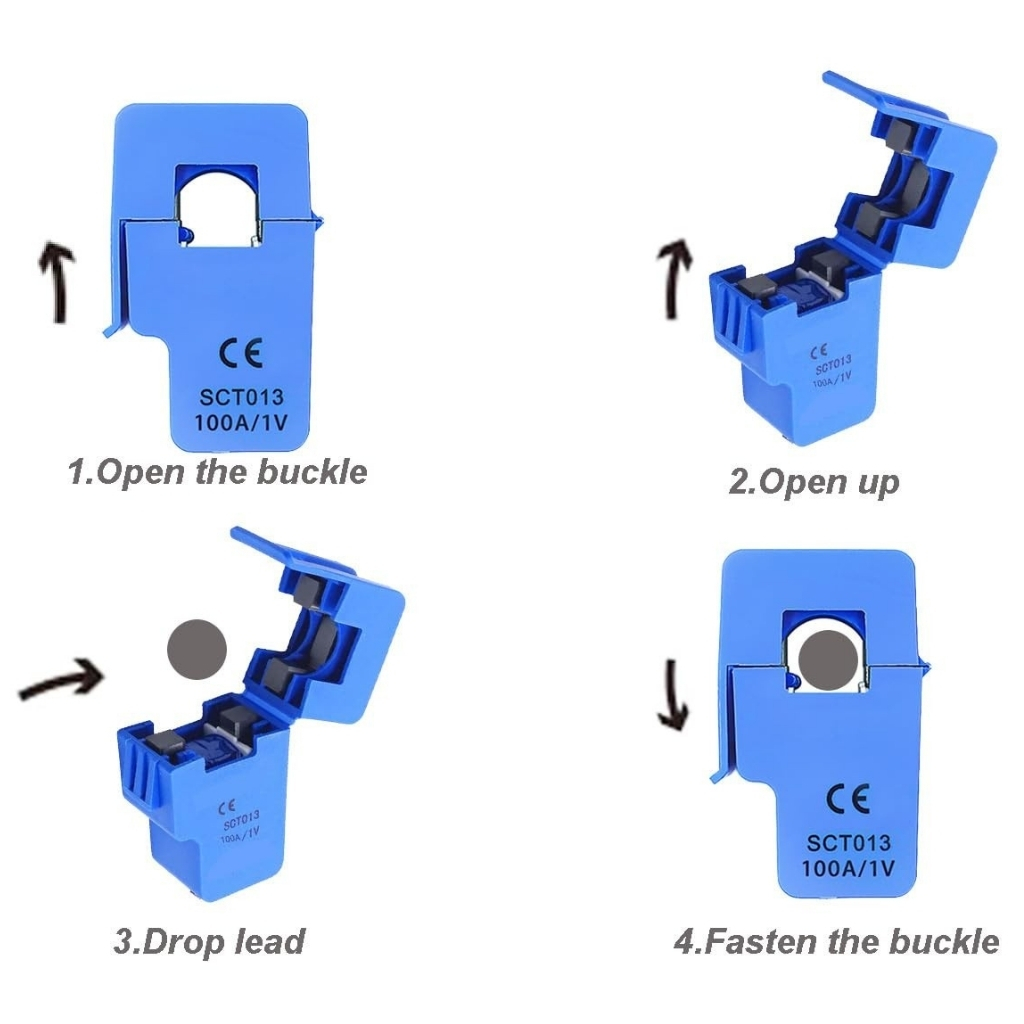

- Sensörü ölçmek istediğiniz kablonun etrafına mandal yapısını açarak yerleştirin
- Yaylı mandalın tam olarak kapandığından emin olun
- Sensörün sadece faz kablosunu (L) ölçtüğünden emin olun, nötr (N) kablosunu içine almayın
- Sensör çıkışını Arduino veya başka bir ölçüm cihazına bağlayın
- Ölçüm için uygun kod veya yazılımı çalıştırın
- AC sinyali örneklemek için yeterli sayıda okuma yapın (minimum 50-100 okuma/çevrim)
Kalibrasyon:
- Bilinen bir yük kullanarak sensörü kalibre edin (örn. 100W ampul yaklaşık 0.45A çeker)
- Sensör değerlerini multimetre ile karşılaştırın
- Kodunuzda kalibrasyon faktörünü ayarlayın (dönüşüm oranı: 100A:50mA)
- RMS (Etkin Değer) hesaplaması için uygun algoritma kullanın
- Ölçümler arasında en az 5-10 döngü bekleyin (tam bir AC döngüsü için)
Doğru Ölçüm İçin İpuçları:
- Sensörü güçlü elektromanyetik alan kaynaklarından uzak tutun
- Sıfır geçiş noktalarını doğru tespit etmek için yeterli örnekleme yapın
- Hassas ölçüm için analog referans voltajını (AREF) kullanın
- Gürültüyü azaltmak için kısa ve korumalı kablolar kullanın
- Hesaplamalarda güç faktörünü (Power Factor) dikkate alın
- Yüksek akımlarda sensörü uzun süre çalıştırmaktan kaçının, ısınabilir
Sorun Giderme ve İpuçları
SCT-013 0-100A Akım Sensörü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Sıfır Olmayan Okumalar: AC sinyalin offset değerini kalibre edin, pull-down direnci ve kapasitör kullanın.
- Düşük Hassasiyet: AREF pinini kullanarak analog giriş referansını düşürün, daha yüksek bit çözünürlüklü ADC kullanın.
- Kararsız Ölçümler: Daha fazla örnek alın, moving average filtreleme uygulayın, gürültü azaltma kondansatörü ekleyin.
- Düşük Akım Değerleri: Sensör sarım sayısını artırın (kabloyu sensörden birkaç kez geçirin).
- Negatif Değerler: AC sinyalin negatif yarısını doğru işlemek için uygun kod kullanın, gerekirse voltaj bölücü ile offset ekleyin.
Ölçüm Doğruluğunu Artırma İpuçları
- Gerçek RMS hesaplaması için tam bir AC döngüsünde yeterli örnek alın
- Düşük akım ölçümlerinde daha fazla sarım kullanın (2x sarım = 2x hassasiyet)
- ADC çözünürlüğünü artırmak için harici ADC modülü kullanmayı düşünün
- Analog filtreleme için RC devresi ekleyin
- Yazılımda moving average veya Kalman filtresi uygulayın
- Enerji ölçümü için tam çevrim sayısı üzerinden hesaplama yapın
- Düşük akım ölçümlerinde voltaj yerine akım çıkışlı SCT-013 versiyonlarını değerlendirin
Arduino Kod Optimizasyonu
- Örnekleme hızını artırmak için doğrudan port manipülasyonu kullanın
- RMS hesaplaması için optimizasyon yapın (karekök hesaplamasını basitleştirin)
- ADC çözünürlüğünü yükseltmek için oversample and average tekniği uygulayın
- Hassas zamanlama için Timer kesmelerini kullanın
- Fazla değişken kullanmaktan kaçının, hesaplamalar için integer aritmetiği tercih edin
- Hesaplama yükünü azaltmak için gerçek zamanlı işlemleri optimize edin
- Uzun süreli ölçümlerde veri depolama veya aktarma stratejinizi planlayın
