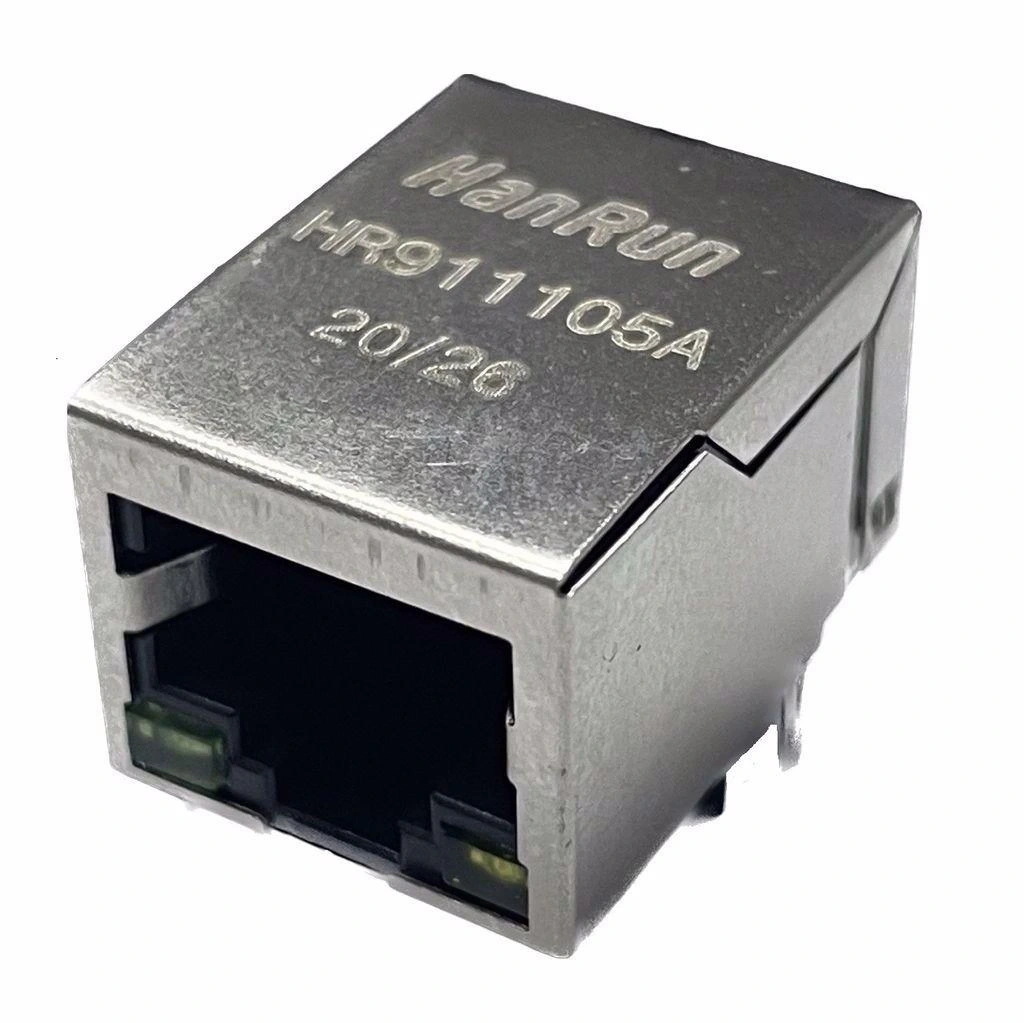

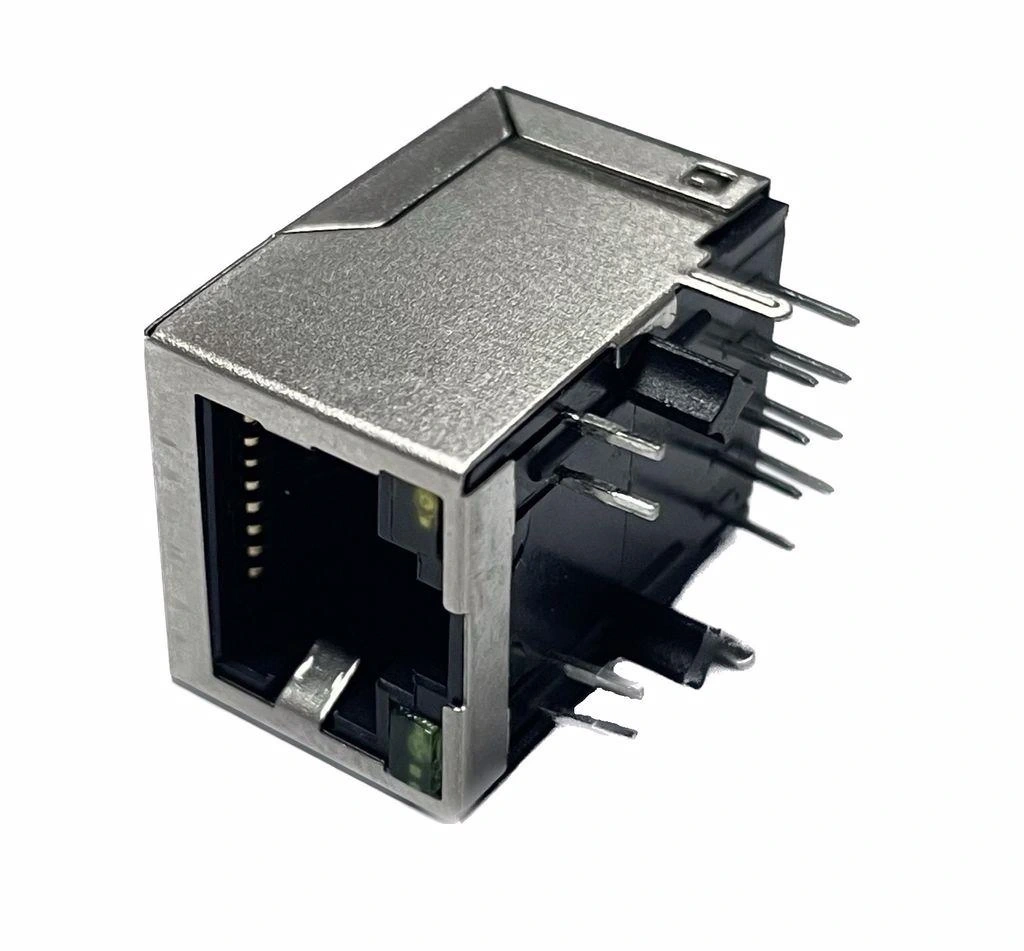

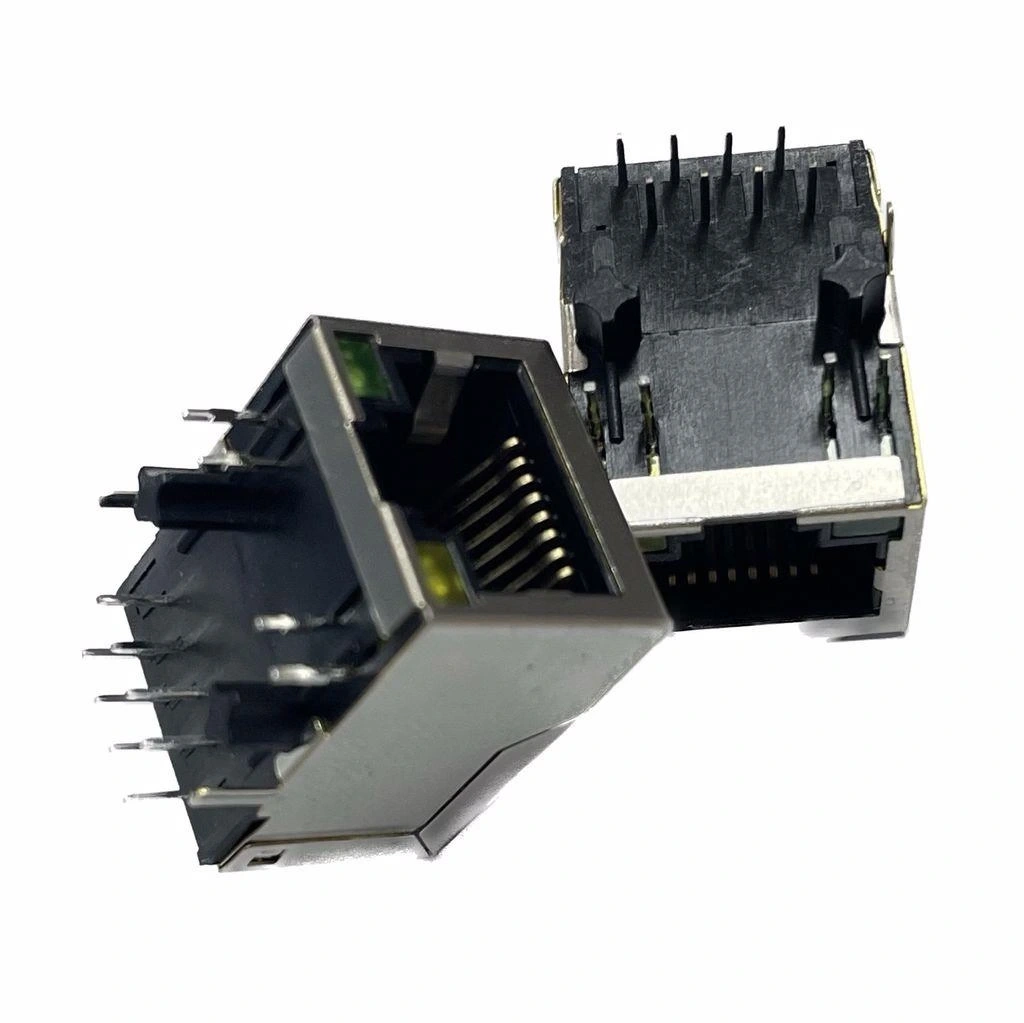

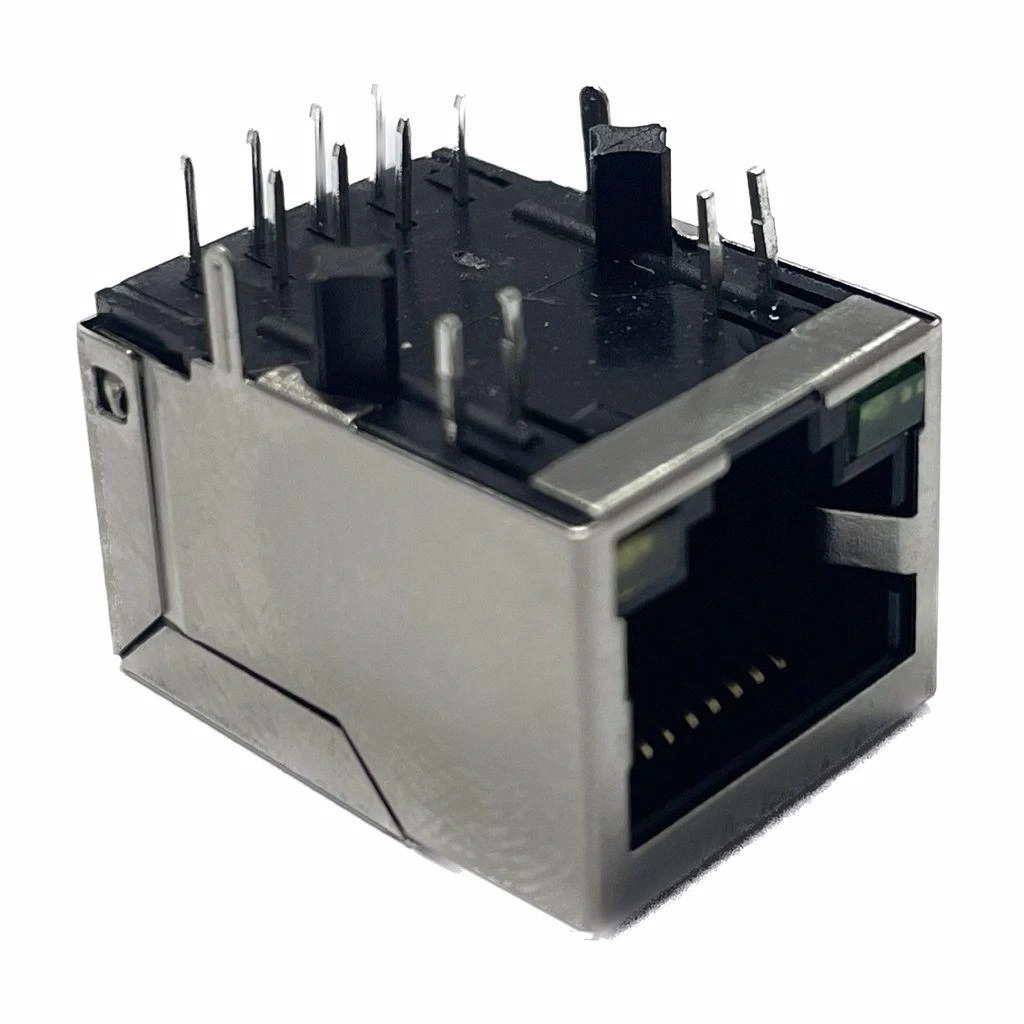

RJ45 HR911105A, Hanrun Electronics tarafından üretilen entegre transformatörlü (trafolu) ve LED göstergeli Ethernet bağlantı soketidir. 10/100 Base-T Ethernet bağlantıları için tasarlanmış bu kompakt modül, PCB montajlı yapısı ile ağ donanımları ve çeşitli iletişim cihazlarında kullanım için idealdir.

Dahili manyetik komponentleri (transformatör) sayesinde galvanik izolasyon sağlayan ve EMI filtreleme özellikleri sunan bu elektronik komponent, IEEE 802.3 standardına tam uyumlu bir şekilde güvenilir veri iletimini garanti eder.

Bağlantı durumunu gösteren çift renkli LED indikatörler ve endüstriyel standartlara uygun tasarımı ile HR911105A, Ethernet tabanlı cihazlar, IoT projeleri, mikrodenetleyici uygulamaları ve ağ ekipmanları için kompakt ve kullanımı kolay bir konnektör çözümü sunar.

Teknik Özellikler

RJ45 HR911105A Hanrun Trafolu Ledli Ethernet Bağlantı Soketi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Hanrun Electronics
• Model: HR911105A
• Konnektör Tipi: RJ45 (8P8C))
• Standart: IEEE 802.3 (10/100 Base-T Ethernet))
• Transformatör (Trafo): Dahili, 1:1 dönüş oranı
• İzolasyon: 1500V AC (minimum)
• LED Gösterge: Çift renkli (Yeşil: Bağlantı/Aktivite, Sarı: Hız)
• Veri İletim Hızı: 10/100 Mbps
• Gövde Malzemesi: Termoplastik, UL94V-0 alev geciktirici
• Kontak Malzemesi: Altın kaplı fosfor bronz
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Montaj Tipi: PCB montaj, THT (Through Hole Technology)
• PCB Delik Boyutu: 0.9mm (±0.05mm)
• Pin Sayısı: 8 veri pini + 4 LED pini + ekran pini
• Ekranlama: Dahili metal ekran ile EMI koruması
• Empedans Eşleştirme: 100Ω ±15%
• Kontak Direnci: 30mΩ (maksimum)
• İzolasyon Direnci: 500MΩ (minimum)
• Dielektrik Dayanımı: 1500V AC/dakika
• Takma/Çıkarma Ömrü: 750+ döngü
• EMI Filtresi: Dahili ortak mod ve diferansiyel mod filtreleme
• Sinyal Pinleri: 1-8 (T568B standardına uygun)
• LED Pinleri: LG+, LG-, LY+, LY- (Yeşil ve Sarı LED bağlantıları)
• Boyutlar (GxYxD): Yaklaşık 21mm x 15.8mm x 13.8mm
• Ağırlık: Yaklaşık 2.5g
• RoHS Uyumluluğu: Evet
• MIL-STD-1344A standardı: Test Metodu 2002 uyumlu

Kullanım Alanları

RJ45 HR911105A Hanrun Trafolu Ledli Ethernet Bağlantı Soketi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Ağ ve İletişim Cihazları

• Ethernet switch/hub tasarımları
• Yönlendirici (router) devreleri
• Ağ arabirim kartları
• IP kameralar
• Kurumsal ağ donanımları

Mikrodenetleyici ve IoT Projeleri

• Ethernet destekli Arduino projeleri
• Raspberry Pi genişletme kartları
• IoT sensör ağları
• Endüstriyel uzaktan izleme sistemleri
• Akıllı ev otomasyon devreleri

Endüstriyel Kontrol Sistemleri

• PLC haberleşme modülleri
• SCADA arayüzleri
• Endüstriyel Ethernet kontrol sistemleri
• Fabrika otomasyon ağları
• Uzaktan veri toplama üniteleri

Avantajlar ve Özellikler

RJ45 HR911105A Hanrun Trafolu Ledli Ethernet Bağlantı Soketi'nin sağladığı avantajlar ve çözümler.

• Entegre Transformatör: Ayrı trafo ihtiyacını ortadan kaldıran kompakt tasarım
• Galvanik İzolasyon: 1500V izolasyon ile cihaz koruması ve güvenliği
• LED Göstergeler: Bağlantı, aktivite ve hız durumunu gösteren çift renkli indikatörler
• EMI Filtreleme: Dahili EMI/RFI filtresi ile gürültü bağışıklığı
• Standart Uyumluluğu: IEEE 802.3 10/100 Base-T Ethernet standartlarına tam uyum
• Kolay Montaj: PCB delikli yapı ile hızlı ve güvenilir montaj imkanı
• Geniş Sıcaklık Aralığı: -40°C ile +85°C arası çalışma ile zorlu koşullarda kullanım
• Ekranlama: Dahili metal ekran ile elektromanyetik girişim koruması
• Endüstriyel Dayanıklılık: 750+ takma/çıkarma döngüsü ömrü
• Kompakt Boyut: PCB alanından tasarruf sağlayan entegre çözüm

Montaj ve Bağlantı Rehberi

RJ45 HR911105A Hanrun Trafolu Ledli Ethernet Bağlantı Soketi'nin montajı ve bağlantısı ile ilgili önemli bilgiler.

PCB Tasarım Önerileri:

• PCB Delik Düzeni: Datasheet'teki footprint ölçülerine uygun delik dizilimi
• Sinyal Yolları: Diferansiyel çift olarak 100Ω empedans eşleştirmesi
• Hat Uzunlukları: Tx+/Tx- ve Rx+/Rx- hatlarını eşit uzunlukta tasarlama
• Toprak Düzlemi: Kesintisiz toprak düzlemi ile EMI azaltma
• Ekran Bağlantısı: Metal ekran pinini doğrudan ana toprak düzlemine bağlama

LED Bağlantı Şeması:

• Yeşil LED: LG+ ve LG- pinleri arasına 1K-2.2K direnç
• Sarı LED: LY+ ve LY- pinleri arasına 1K-2.2K direnç
• Aktif Düşük: LED'lerin katotları (LG-, LY-) genellikle GND'ye bağlanır
• Akım Sınırlama: Doğru direnç değeriyle LED parlaklığı ayarlanabilir
• LED Sinyalleri: Yeşil (Link/Activity), Sarı (10/100 Speed)

Fiziksel Montaj İpuçları:

• Lehimleme: Lead-free lehim kullanın, 260-280°C sıcaklık önerilir
• Mekanik Destek: PCB üzerinde yeterli destek alanı bırakın
• Hizalama: Soketi PCB'ye tam dik açıda monte edin
• Soğutma Alanı: Yüksek trafik uygulamalarında hava akışı sağlayın
• Temizleme: Flux kalıntılarını izopropil alkol ile temizleyin

Sorun Giderme ve İpuçları

RJ45 HR911105A Hanrun Trafolu Ledli Ethernet Bağlantı Soketi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Bağlantı Kurulamıyor: Kablo bağlantılarını ve pin bağlantılarını kontrol edin.
• LED'ler Çalışmıyor: Direnç değerlerini ve polariteyi kontrol edin, bağlantıları doğrulayın.
• Veri Kaybı/Hatası: Sinyal hatlarının empedans uyumunu ve ekranlama bağlantısını kontrol edin.
• Yavaş Bağlantı: Sinyal bütünlüğünü kontrol edin, hat uzunluklarını eşitleyin.
• EMI Sorunları: Toprak düzlemi bütünlüğünü ve ekranlama bağlantısını iyileştirin.

Tasarım ve Kullanım İpuçları

• Diferansiyel sinyal hatlarını yan yana paralel olarak yönlendirin
• Hızlı sinyal hatlarını diğer sinyallerden uzak tutun
• 10/100 Mbps uygulamaları için CAT5e veya üstü kablo kullanın
• Yoğun gürültülü ortamlarda ekranlı (STP) kablo tercih edin
• PCB'nin ana toprak düzlemini bölmekten kaçının
• Trafolu modül ve PHY çipi arasındaki mesafeyi kısa tutun

Paket İçeriği

• RJ45 HR911105A Hanrun Trafolu Ledli Ethernet Bağlantı Soketi
