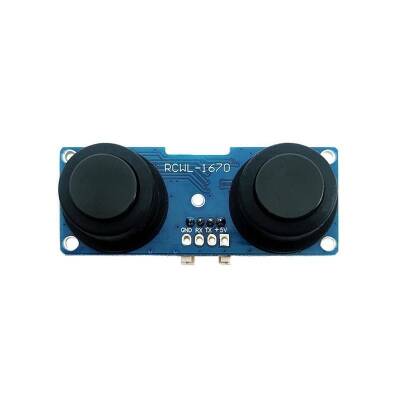

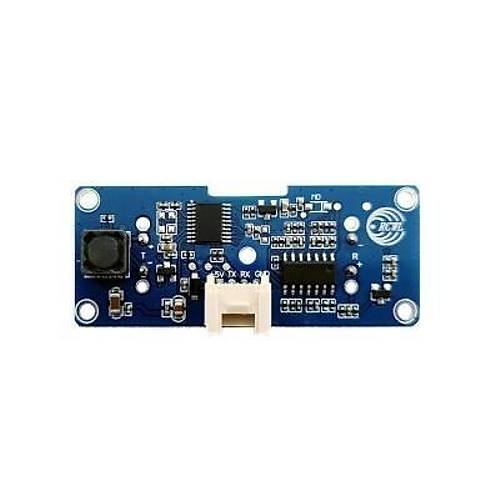

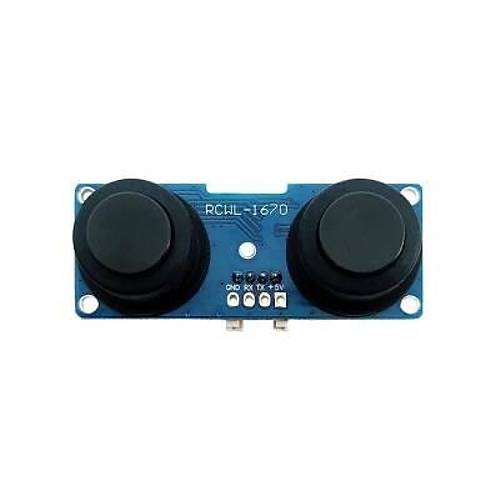

RCWL-1670 Su Geçirmez Ultrasonik Mesafe Sensörü 400cm
RCWL-1670, su geçirmez, alıcı-verici bir ultrasonik ölçüm modülüdür. 2cm-400cm aralıkta ölçüm yapabilmektedir. 3-5V arası çalışabilen bu ürün ultra düşük bir güç tüketimine sahiptir. Harici kontrol yazılımı, HC-SR04 modülüyle uyumludur. Su ve toza karşı dayanıklı olması nedeniyle dış ortamlarda da kullanıma uygundur.
Teknik Özellikler
- Modeli: RCWL-1670
- Çalışma Voltajı: 3-5V
- Çalışma akımı: 6mA
- Bekleme akımı: 3,5uA@5V 1,5uA@3,3V
- Kör alan: 2cm
- En uzak mesafe: 4m
- Ölçüm döngüsü: 50mS
- Çalışma Sıcaklığı: -25 ? ~ 85 ?
- Çalışma Nemi: %5~%95 BN

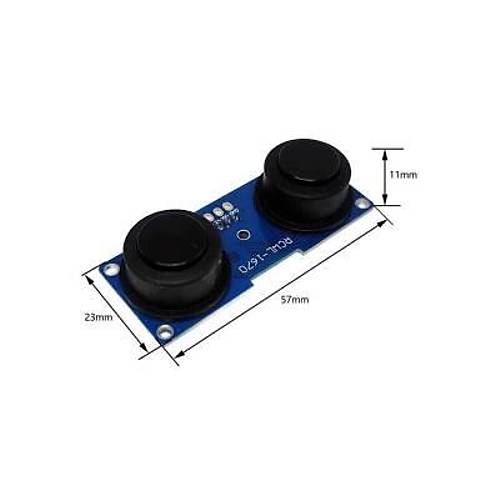

- Boyut: 57x23x11mm
Arduino Örnek Kod
const int pingPin = 13;
int inPin = 12
void setup() {
Serial.begin(9600);
}
void loop()
{
long duration, cm;
pinMode(pingPin, OUTPUT);
digitalWrite(pingPin, LOW);
delayMicroseconds(2);
digitalWrite(pingPin, HIGH);
delayMicroseconds(5);
digitalWrite(pingPin, LOW);
pinMode(inPin, INPUT);
duration = pulseIn(inPin, HIGH);
cm = microsecondsToCentimeters(duration);
Serial.print(cm);
Serial.print("cm");
Serial.println();
delay(100);
}
long microsecondsToCentimeters(long microseconds)
{
return microseconds / 29 / 2;
}
Bağlantı Şeması
