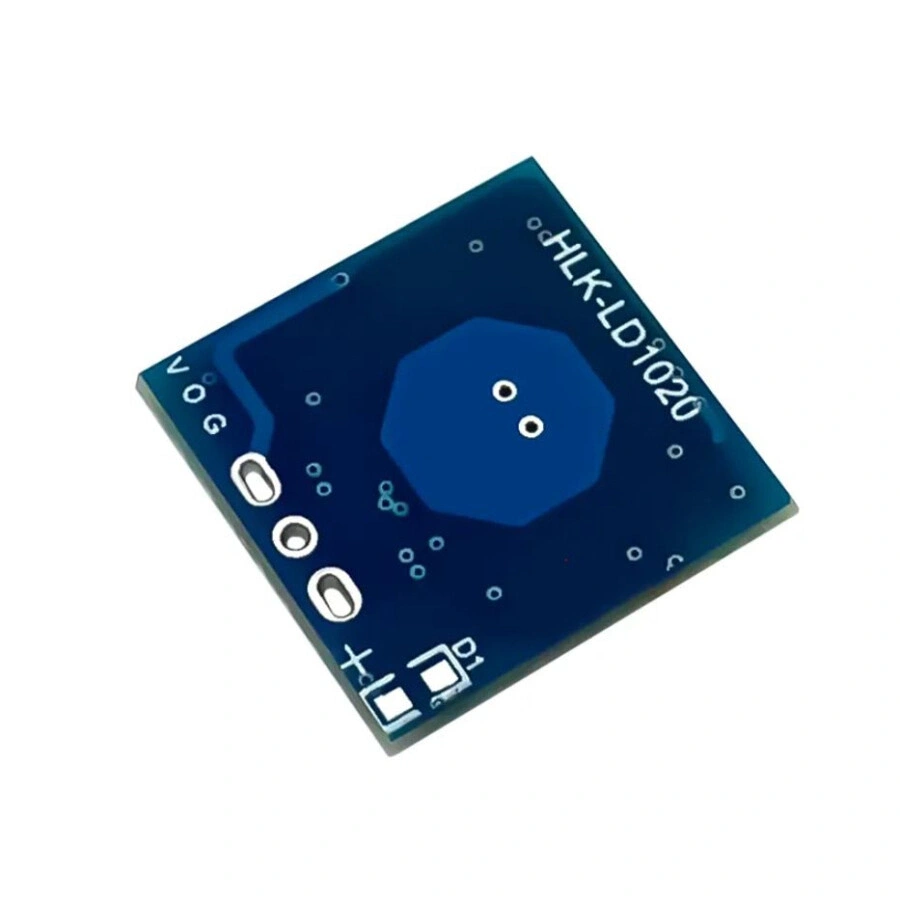

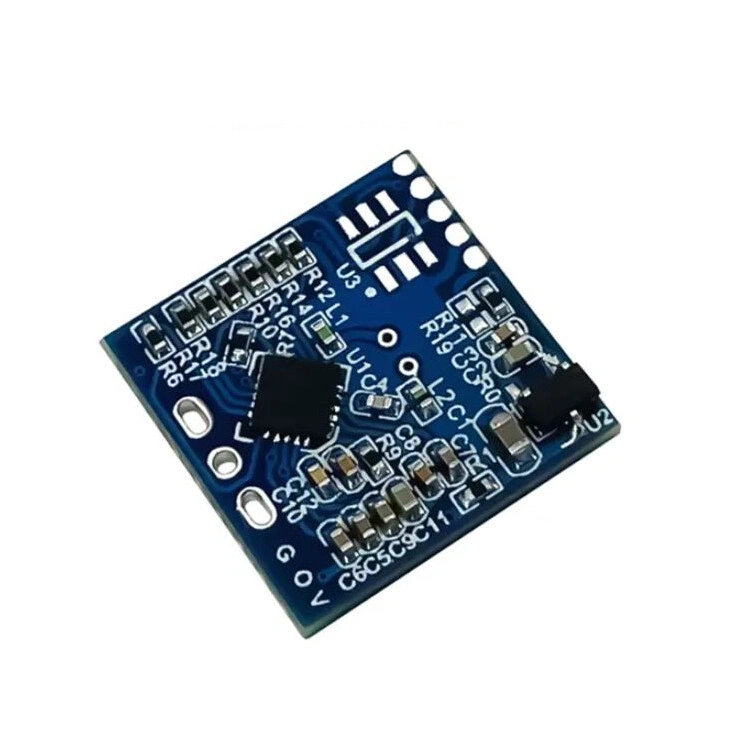

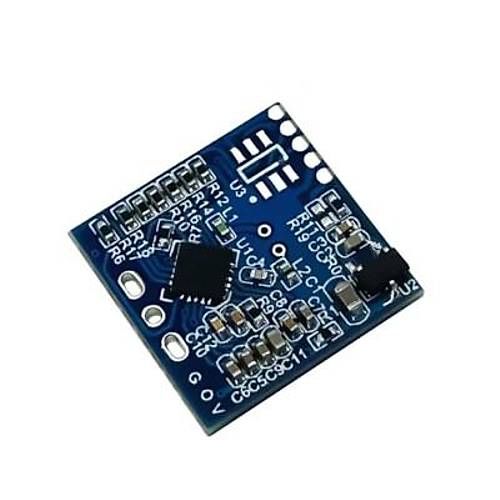

HLK-LD1020 10.525Ghz Radar Hareket Algılama Sensörü Modülü

HLK-LD1020 10.525Ghz Radar Hareket Algılama Sensörü Modülü

HLK-LD1020, merkez frekansı 10,525 GHz olan X bant radar çipi temel alınarak tasarlanmış bir mikro/hareket algılama modülüdür. Modül tasarımı, sabit frekanslı, yönlü verici ve alıcı anteni (1T1R) benimser, ara frekans demodülasyonu, sinyal amplifikasyonu ve dijital işleme işlevlerini birleştirir ve gecikme ayarı, ayarlanabilir algılama aralığı ve ışık yoğunluğu algılama yeteneğine sahiptir.

Bu ürünün duvarlara nüfuz etmemesi, parazit önleme, küçük boyut, dağınıklığın ve daha yüksek harmoniklerin iyi bir şekilde bastırılması, yüksek stabilite ve tutarlılık avantajları vardır. Çipin içindeki entegre algoritma, harici bir tek çipli mikro bilgisayara ihtiyaç duymadan tespit sonuçlarını doğrudan yayınlayabilir.

Modül darbeli güç kaynağı modunda güç tüketimi mikroamper seviyesindedir. Bu modül temel olarak düşük maliyetli, düşük güçlü uygulamalara yöneliktir.

Bu ürün gömülü gizli kurulum için uygundur ve sıcaklık/nem, yağ dumanı, su sisi vb.\\\'den etkilenmez. Ampul lambaları, aşağı ışıklar, tavan lambaları vb. gibi çeşitli lambalarda yaygın olarak kullanılabilir.

Teknik Özellikler

• Çalışma Frekansı: 10.525GHz (10.40 ~ 10.65GHz)
• Çalışma Voltajı: 3.3 ~ 12.0V
• Çalışma akımı: 16mA (Max, VCC = 3.3 ~ 12.0V)
• Doppler radar prensibine dayalı
• Ürün, mikro/hareket algılamalı sahne uygulaması olarak konumlandırılmıştır.
• Algılama mesafesi: asma yüksekliği 2-4 m (Algılama yarıçapı), duvara asma 12 m (Radyal)
• Tavan montajı, 3dB ışın genişliği: 110°±10°
