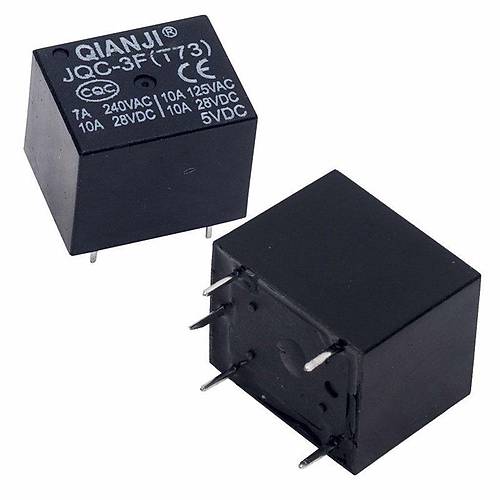

Qianji 5V Minyon Spot Röle 10A 5 Pin JQC-3F-T73
Qianji JQC-3F-T73, kompakt yapılı ve 5V kontrol gerilimi ile çalışan güvenilir bir minyon spot röledir. Mikroişlemci projeleriyle uyumlu düşük tetikleme voltajı ve 10A anahtarlama kapasitesi ile elektronik kontrol uygulamaları için ideal bir seçimdir.
T73 sıcaklık sınıfı ve 5 pin yapısı ile bu röle, Arduino ve Raspberry Pi gibi popüler geliştirme platformlarıyla doğrudan kullanılabilen, yüksek güvenilirlikli bir anahtarlama elemanıdır.
Endüstriyel standartlara uygun üretilen Qianji spot röle, çeşitli elektronik komponentler ile entegre çalışarak, hem hobi projelerinde hem de profesyonel uygulamalarda güvenli ve sağlam bir anahtarlama çözümü sunar.
Teknik Özellikler
Qianji 5V Minyon Spot Röle 10A 5 Pin JQC-3F-T73'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Qianji
- Model: JQC-3F-T73
- Röle Tipi: SPDT (Single Pole Double Throw)
- Kontrol Voltajı: 5.0V DC
- Bobin Direnci: 70 Ohm ±10%
- Çekme Akımı: Yaklaşık 71 mA
- Kontakt Yapısı: 1 Normalde Açık (NO), 1 Normalde Kapalı (NC), 1 Ortak (COM)
- Maksimum Anahtarlama Akımı: 10A
- Maksimum Anahtarlama Voltajı: AC: 250V, DC: 30V
- Maksimum Anahtarlama Gücü: AC: 2500VA, DC: 300W
- Kontak Direnci: <100 mOhm
- Çalışma Süresi: Maksimum 10ms
- Bırakma Süresi: Maksimum 5ms
- Elektriksel Ömür: 100.000 işlem
- Mekanik Ömür: 10.000.000 işlem
- İzolasyon Direnci: 100 MOhm
- Dielektrik Dayanım: 1500V AC 1 dakika
- Çalışma Sıcaklığı: -25°C ile +70°C arası (T73 sınıfı)
- Çalışma Nemi: 45% ile 85% RH arası
- Koruma Sınıfı: Plastik kasa (RTI 94V-0)
- Montaj Tipi: PCB montaj
- Pin Sayısı: 5 pin
- Boyutlar: 19mm x 15mm x 15mm (UxGxY)
- Ağırlık: Yaklaşık 6g
- LED Gösterge: Var
- RoHS Uyumluluğu: Evet
Kullanım Alanları
Qianji 5V Minyon Spot Röle 10A 5 Pin JQC-3F-T73'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Mikrodenetleyici Projeleri
- Arduino kontrol uygulamaları
- Raspberry Pi projeleri
- ESP8266/ESP32 IoT cihazları
- Mikrodenetleyici eğitim kitlari
- Elektronik hobi projeleri
Akıllı Ev Sistemleri
- Aydınlatma kontrolü
- Priz otomasyonu
- Perde/panjur sistemleri
- Su pompası kontrolü
- Akıllı ev uygulamaları
Endüstriyel ve Ticari Uygulamalar
- Sensör tabanlı kontrol devreleri
- Düşük güçlü motor kontrolleri
- Fan ve soğutma sistemleri
- Zamanlama ve otomasyon devreleri
- Güvenlik ve alarm sistemleri
Avantajlar ve Özellikler
Qianji 5V Minyon Spot Röle 10A 5 Pin JQC-3F-T73'ün sağladığı avantajlar ve çözümler.
- 5V Çalışma Gerilimi: Mikroişlemci projeleriyle doğrudan uyumlu
- 10A Yüksek Akım Kapasitesi: Çeşitli yükleri güvenle kontrol edebilme
- Görsel Gösterge: LED ile röle durumunu kolayca izleme
- Yüksek İzolasyon: Kontrol ve güç devrelerini güvenle ayırma
- Kompakt Tasarım: PCB üzerinde minimum alan kullanımı
- Standart Pin Konfigürasyonu: Yaygın röle kartlarıyla uyumluluk
- Çift Kontak (NO/NC): Esnek devre tasarım imkanı
- Uzun Mekanik Ömür: 10 milyon işlem garantisi
- Geniş Sıcaklık Aralığı: -25°C ile +70°C arası çalışabilme
- Güvenilir Marka: Qianji kalite güvencesi
Montaj ve Kullanım
Qianji 5V Minyon Spot Röle 10A 5 Pin JQC-3F-T73'ün montaj ve kullanım detayları hakkında bilgiler.
İpucu: Arduino ile kullanırken, röleyi doğrudan pinlerden sürmek yerine 2N2222 transistör veya ULN2003 entegresi kullanın. 1N4148 diyodu rölenin bobini üzerine ters paralel bağlamayı unutmayın, bu geri-EMK akımını engelleyecektir.
Bağlantı ve montaj bilgileri:
- Pin 1 (Bobin): 5V DC pozitif
- Pin 2 (Bobin): GND (negatif)
- Pin 3 (COM): Ortak kontakt
- Pin 4 (NC): Normalde kapalı kontakt
- Pin 5 (NO): Normalde açık kontakt
Kullanım için gerekli komponentler:
- Transistör sürücü devresi (2N2222, BC547, vb.)
- Sürücü için 1K direnç
- Koruma diyodu (1N4148 veya 1N4007)
- 5V güç kaynağı (min. 100mA)
- Mikrodenetleyici kontrol sinyali
- Bağlantı kabloları
Sorun Giderme ve İpuçları
Qianji 5V Minyon Spot Röle 10A 5 Pin JQC-3F-T73 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Röle Tetiklenmiyor: 5V güç kaynağının yeterli akım verdiğinden emin olun
- Mikrodenetleyici Resetleniyor: Koruma diyodu takın ve ayrı güç kaynağı kullanın
- Titreşimli Çalışma: Güç kaynağı filtrelerini iyileştirin
- Aşırı Isınma: Nominal akım değerlerini aşmayın
- Kontak Arızası: Endüktif yüklerde snubber devresi ekleyin
Kullanım İpuçları
- Arduino 5V pininden birden fazla röle sürerken harici güç kaynağı kullanın
- Yüksek indüktif yüklerde ark önleyici devreler ilave edin
- Röleler arası minimum 5mm boşluk bırakarak ısı dağılımını sağlayın
- Uzun kablo kullanımında voltaj düşümünü hesaba katın
- WiFi modülleriyle beraber kullanırken parazit önleyici bypass kapasitörleri ekleyin
- Rölenin tetiklendiğini görsel olarak LED göstergesinden takip edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Farklı güç ve kontrol özelliklerine sahip röleler ile kontrol projelerinizi gerçekleştirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve röleler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
5V röle Arduino ile doğrudan sürebilir miyim?
Teorik olarak mümkün ama önerilmez. Röle 71mA çeker, bu Arduino'nun 40mA pin limitini aşar. Transistör veya MOSFET arayüzü ve koruyucu diyot kullanmanız gerekir.
Qianji ve Songle röleleri arasındaki temel fark nedir?
İşlevsel olarak benzerdir, genellikle aynı pin yapısı ve elektriksel özelliklere sahiptir. Üretim kalitesi ve dayanıklılık açısından küçük farklar olabilir.
Bu röle ile 220V AC yük kontrol edebilir miyim?
Evet, 250V AC 10A'e kadar anahtarlama yapabilir. Ancak şebeke gerilimi kullanırken, güvenlik için izolasyon, topraklama ve sigorta koruması kullanılmalıdır.
Koruma diyodu neden gereklidir?
Bobin enerjisi kesildiğinde oluşan geri-EMK voltajını (30-50V) engeller. Bu voltaj transistöre ve mikrodenetleyiciye zarar verebilir. Diyot bobine ters paralel bağlanır.
T73 sınıfı ne anlama geliyor?
Rölenin maksimum 73°C çalışma sıcaklığına kadar güvenle kullanılabileceğini gösterir. Orta seviye sıcaklık dayanımı için tasarlanmış bir sınıflandırmadır.
Çoklu röle kullanırken nelere dikkat etmeliyim?
Yeterli güç kaynağı kapasitesi, ayrı güç beslemesi, ısınmaya karşı yeterli boşluk, her röle için koruma diyodu ve parazit gürültüsüne karşı bypass kapasitörleri.
Bu röle motor kontrolü için uygun mudur?
Küçük motorlar için uygundur. Motor nominal akımı 7A'i aşmamalıdır. İndüktif yük olduğundan snubber devresi eklemek ve kontak ömrünü korumak için gereklidir.
Röle modülü almak yerine bunu kullanmanın avantajı nedir?
Maliyeti daha düşüktür, PCB üzerinde özel yerleşim yapabilirsiniz, yer tasarrufu sağlar ve özel sürücü devresi tasarlayarak projeye özgü optimizasyon yapabilirsiniz.
