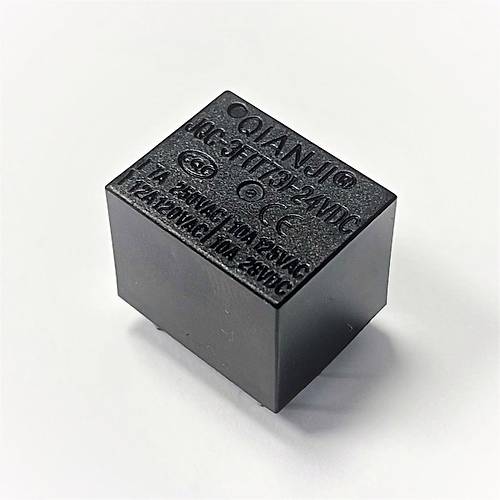

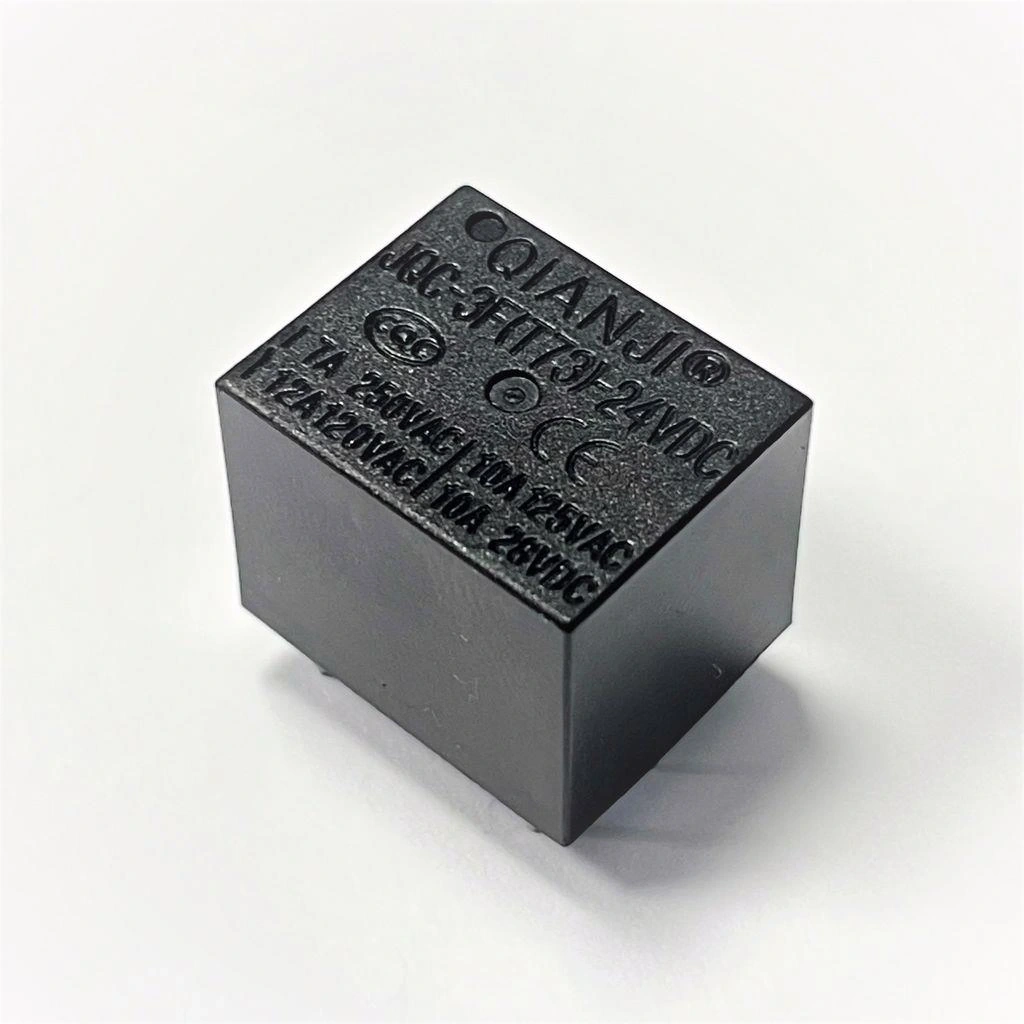

Qianji 24V Minyon Spot Röle 10A 5 Pin JQC-3F-T73
Qianji JQC-3F-T73, 24V kontrol gerilimi ile çalışan kompakt ve güvenilir bir röle modelidir. Minyon spot yapısıyla az yer kaplayan bu röle, 10A anahtarlama kapasitesi ile endüstriyel ve elektronik projelerde yaygın olarak kullanılır.
JQC-3F serisi rölelerin dayanıklı bir üyesi olan bu röle, endüstriyel kontrol ve PLC sistemleri için uygun 24V kontrol gerilimi ile ideal bir seçimdir.
T73 sıcaklık sınıfı dayanımına sahip Qianji JQC-3F-T73, çeşitli elektronik komponentler ile birlikte kullanılarak otomatik kontrol sistemleri, endüstriyel otomasyon ve elektronik devre uygulamalarında tercih edilmektedir.
Teknik Özellikler
Qianji 24V Minyon Spot Röle 10A 5 Pin JQC-3F-T73'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Qianji Electronics
- Model: JQC-3F-T73
- Röle Tipi: SPDT (Tek Kutuplu Çift Yönlü)
- Bobin Gerilimi: 24.VDC
- Bobin Direnci: 1800 Ohm ±10%
- Bobin Akımı: 13.3mA
- Bobin Gücü: Yaklaşık 0.32W
- Kontak Düzeni: 1 Form C (COM, NO, NC)
- Kontak Malzemesi: Gümüş alaşım
- Kontak Direnci: 100mΩ (maksimum)
- Anahtarlama Kapasitesi: 10A @ 250VAC / 10A @ 30VDC
- Maksimum Anahtarlama Gücü: 2.500VA / 300W
- Minimum Anahtarlama Yükü: 10mA @ 5VDC
- Minimum Çekme Gerilimi: 18VDC
- Minimum Bırakma Gerilimi: 2.4VDC
- Çekme Süresi: 10ms (maksimum)
- Bırakma Süresi: 5ms (maksimum)
- Elektriksel Ömür: 100.000 işlem
- Mekanik Ömür: 10.000.000 işlem
- İzolasyon Direnci: 100MΩ (minimum, 500VDC)
- Dielektrik Dayanımı: 1500VAC, 1 dakika
- Sıcaklık Sınıfı: T73 (73°C'ye kadar dayanım)
- Çalışma Sıcaklığı: -25°C ile +70°C arası
- Çalışma Nemi: %45 ile %85 arası
- Pin Sayısı: 5 pin
- Pin Düzeni: Standart minyon röle pin yapısı
- Montaj Tipi: PCB montaj
- Boyutlar: 19mm x 15.5mm x 15.3mm
- Ağırlık: Yaklaşık 9g
Kullanım Alanları
Qianji 24V Minyon Spot Röle 10A 5 Pin JQC-3F-T73'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Endüstriyel Kontrol
- PLC sistemleri
- Makine kontrol devreleri
- Otomasyon panelleri
- Sensör arayüzleri
- Motor kontrol uygulamaları
Elektronik Projeler
- 24V sistemler için arayüz devreleri
- Güç kontrol uygulamaları
- Sinyal izolasyonu
- Akıllı ev sistemleri
- DIY elektronik projeleri
Otomotiv ve Elektrikli Sistemler
- 24V araç sistemleri
- Aydınlatma kontrol devreleri
- Güvenlik sistemleri
- Akü şarj kontrol üniteleri
- Alarm ve izleme sistemleri
Avantajlar ve Özellikler
Qianji 24V Minyon Spot Röle 10A 5 Pin JQC-3F-T73'ün sağladığı avantajlar ve çözümler.
- Endüstriyel Kontrol Gerilimi: 24V DC standart kontrol gerilimi
- Kompakt Boyut: Minyon yapısı ile az yer kaplar
- Yüksek Anahtarlama Kapasitesi: 10A akım taşıma kabiliyeti
- Düşük Güç Tüketimi: 0.32W bobin gücü ile verimli çalışma
- Görsel Durum Göstergesi: LED indikatör ile çalışma durumu
- Uzun Ömür: 10 milyon mekanik işlem kapasitesi
- T73 Sıcaklık Dayanımı: 73°C'ye kadar güvenli çalışma
- Kolay Montaj: PCB deliklerine uygun standart pin yapısı
- Yalıtım Performansı: 1500VAC dielektrik dayanımı
- Uygun Fiyat/Performans: Ekonomik çözüm sunan yapı
Bağlantı ve Kullanım
Qianji 24V Minyon Spot Röle 10A 5 Pin JQC-3F-T73'ün bağlantı şeması ve kullanım kılavuzu.
İpucu: PLC sistemlerinde röleyi sürerken kablo mesafesi arttıkça voltaj düşümüne dikkat edin.

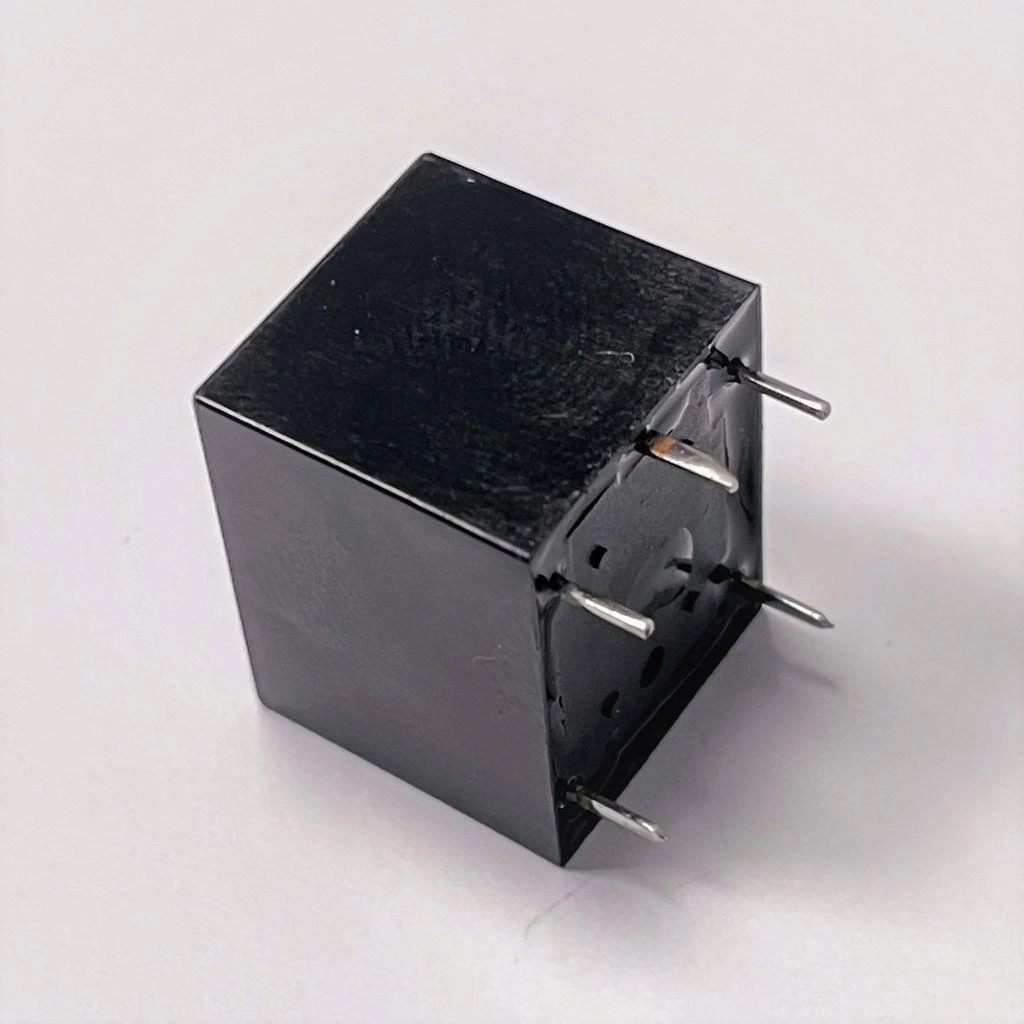

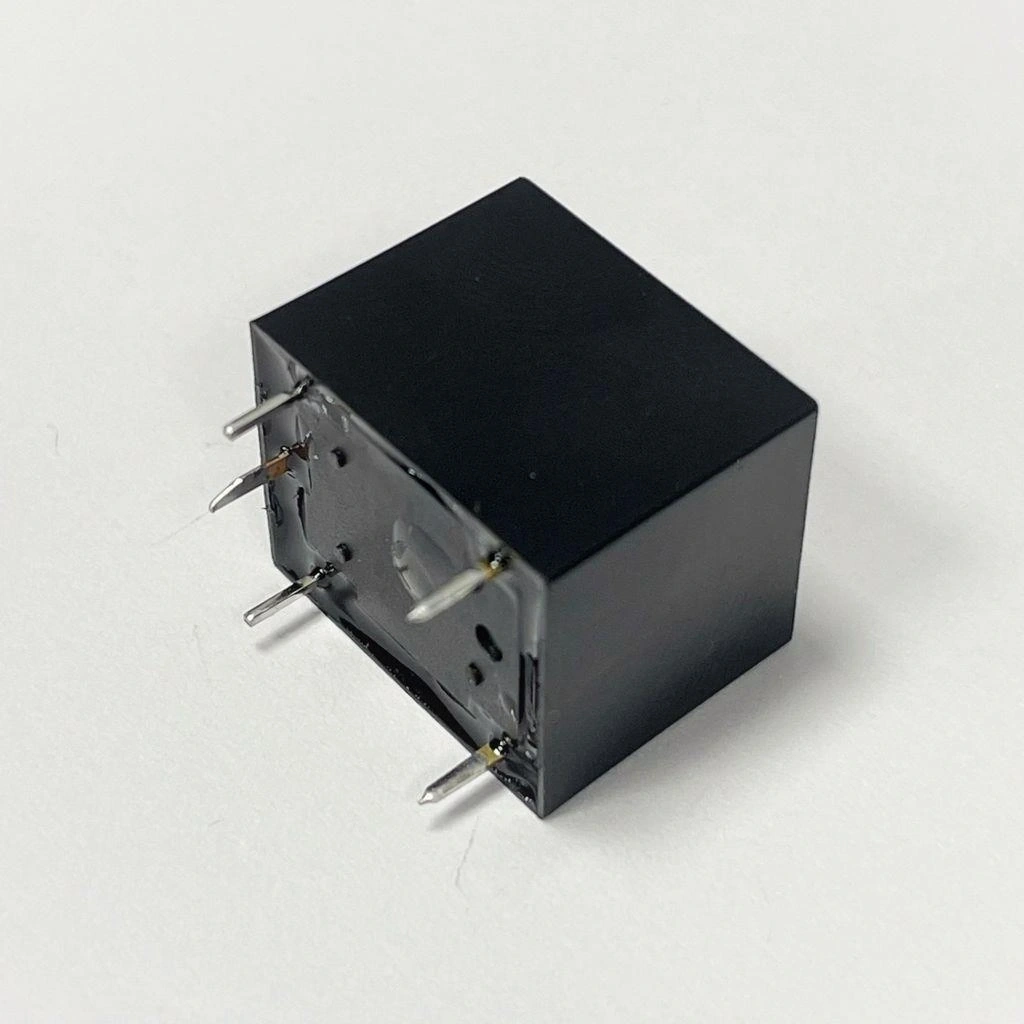

Röle pin bağlantıları ve fonksiyonları:
- 1-2 (Bobin): 24V DC kontrol sinyali için bağlantı pinleri
- COM (Ortak): Anahtarlanacak devrenin ortak bağlantısı
- NO (Normalde Açık): Röle çekili değilken açık olan kontak
- NC (Normalde Kapalı): Röle çekili değilken kapalı olan kontak
Sürücü devresi için gerekli komponentler:
- 1x NPN transistör (örn. 2N2222, BC547) veya MOSFET (örn. IRFZ44N)
- 1x 2.2kΩ direnç (transistör base girişi için)
- 1x 1N4007 diyot (ters EMK koruması için)
- 1x LED ve direnç (opsiyonel, durum göstergesi için)
- Güç kaynağı (24V DC, min. 20mA)
Sorun Giderme ve İpuçları
Qianji 24V Minyon Spot Röle 10A 5 Pin JQC-3F-T73 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Röle Çekmeme Sorunu: 24V DC güç kaynağının doğru bağlandığından emin olun
- Voltaj Düşümleri: Uzun kablo mesafelerinde 24V kaynağını yeterli güçte seçin
- Parazit ve Gürültü: Ters EMK diyodu kullanarak bobini ve devreyi koruyun
- Kontak Aşınması: İndüktif yükler için snubber devresi ekleyin
- Yüksek Sıcaklık Sorunları: T73 sıcaklık sınıfını aşan ortamlarda kullanmayın
Verimli Kullanım İpuçları
- PLC ile kullanımda optoizolatörlü ara devre kullanarak koruma sağlayın
- Endüktif yükler için RC devresi (snubber) veya MOV ekleyin
- PCB tasarımında yük akımlarına göre yeterli kalınlıkta yollar çizin
- Paralel bağlı rölelerin birlikte kontrolü için senkronizasyon sağlayın
- Uzun süreli durağan çalışmada kontak oksitlenmesini önlemek için periyodik çalıştırın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Çeşitli türlerde röle ürünleriyle kontrol devrelerinizi ve otomasyonlarınızı gerçekleştirebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Qianji ve Songle röle arasındaki fark nedir?
İkisi de benzer özelliklere sahiptir ancak Qianji genellikle daha ekonomik fiyat sunar. Kalite ve performans açısından yakın değerlerdedir.
JQC-3F modeli hangi özellikleriyle öne çıkar?
Kompakt boyutu, düşük güç tüketimi ve endüstriyel uygulamalar için uygun 24V çalışma gerilimiyle öne çıkar.
Röleyi Arduino ile kullanabilir miyim?
Arduino ile kullanmak için transistör veya MOSFET sürücü devresi ve ayrı bir 24V güç kaynağı gereklidir.
T73 sıcaklık sınıfı ne anlama gelir?
Rölenin maksimum 73°C sıcaklığa kadar güvenli çalışabileceğini gösterir. Bu sıcaklık üzerinde performans düşebilir.
Rölenin anahtarlama kapasitesi nedir?
10A @ 250VAC veya 10A @ 30VDC yükleri anahtarlayabilir. Maksimum 2500VA güç kapasitesine sahiptir.
PLC sistemleriyle nasıl kullanılır?
PLC'nin 24V DC çıkışları genellikle bu röleyi doğrudan sürebilir. Endüstriyel uygulamalarda izolasyon için optoizolatör kullanılabilir.
Snubber devresi nedir ve neden gereklidir?
Kontak anahtarlanmasında oluşan arkı bastıran RC devresidir. Kontak ömrünü uzatır ve elektromanyetik girişimi azaltır.
5 pinin işlevleri nelerdir?
2 pin bobin bağlantısı, 3 pin ise kontak bağlantıları (COM, NO, NC) içindir.
