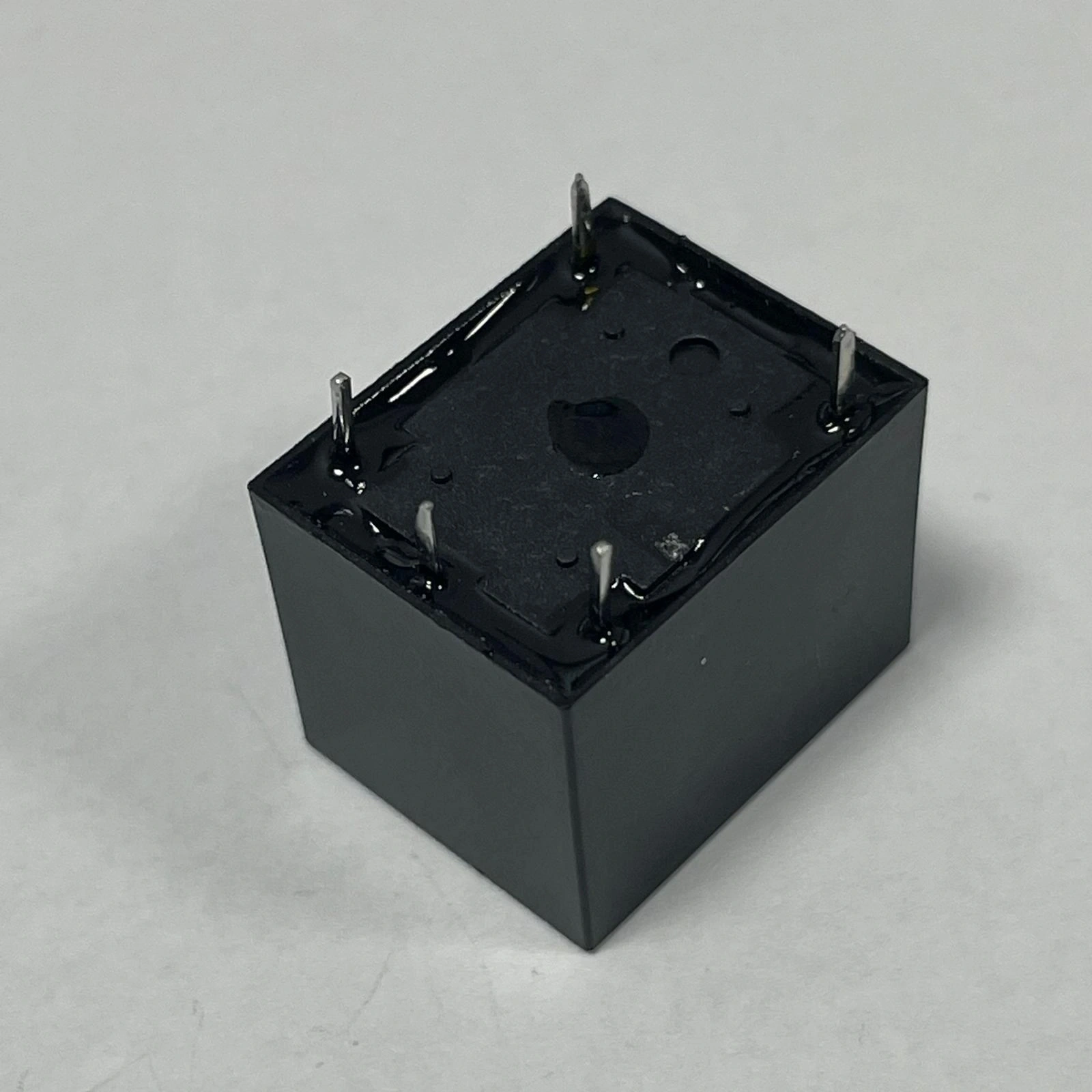

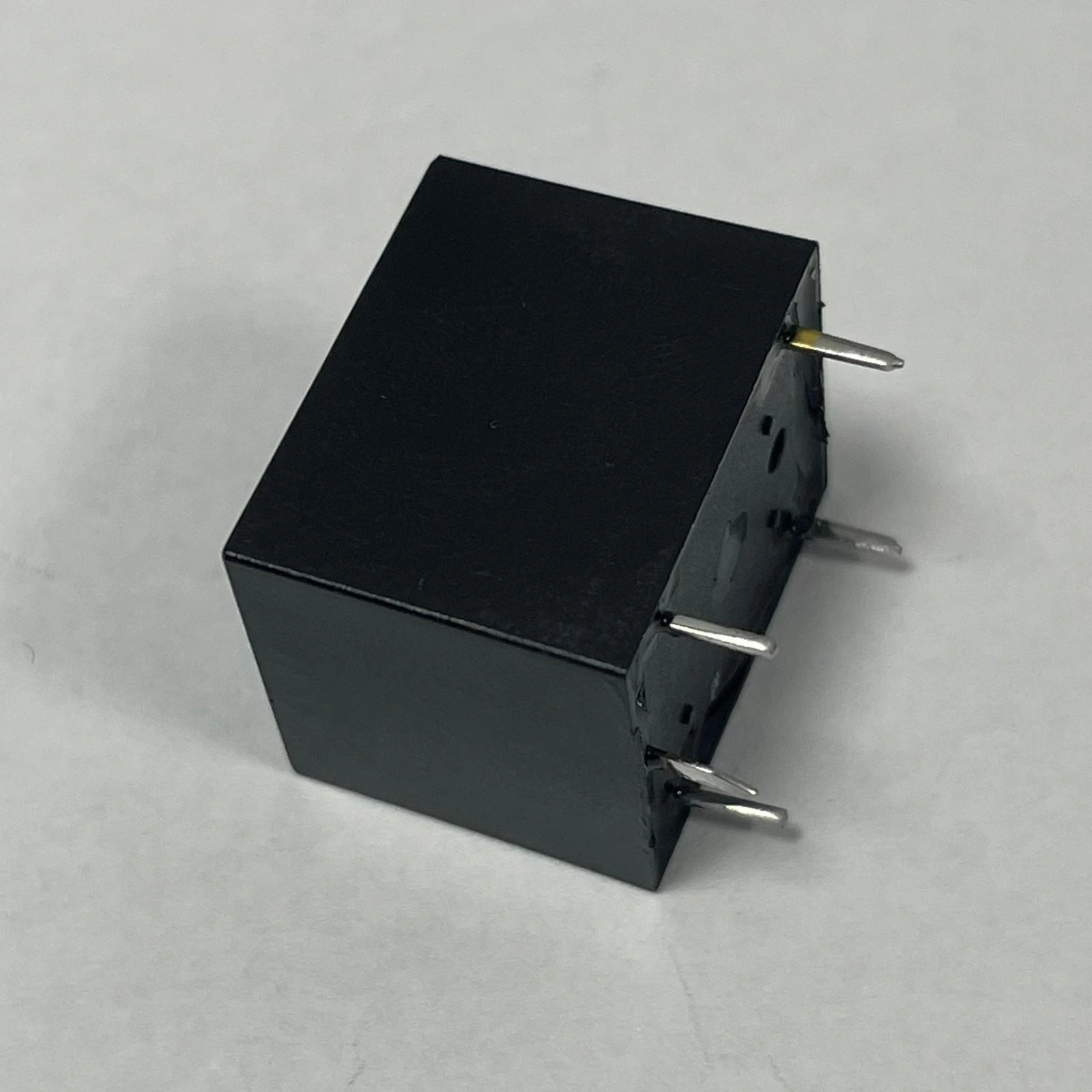

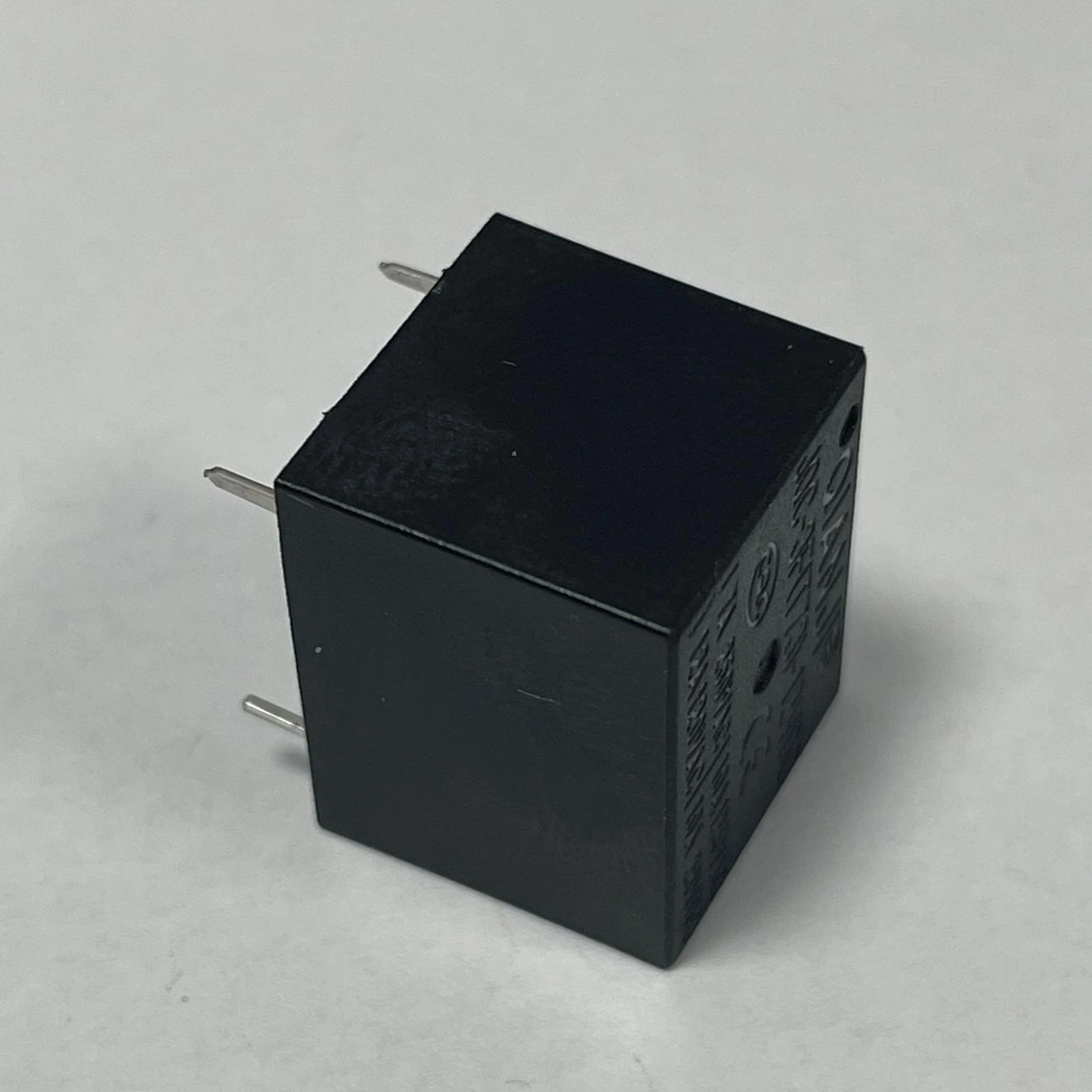

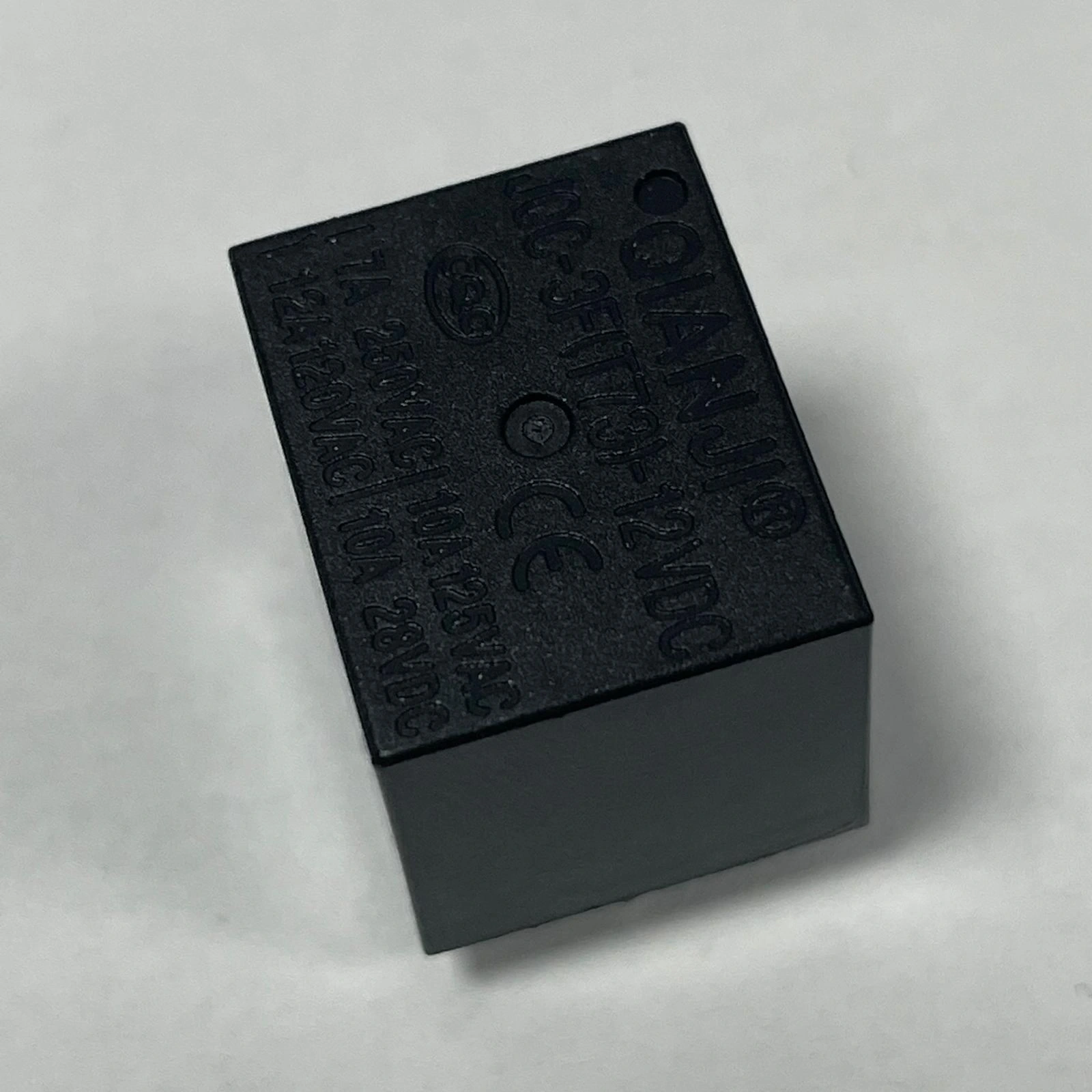

Qianji 12V Minyon Spot Röle 10A 5 Pin JQC-3F-(T73)

Qianji 12V Minyon Spot Röle 10A 5 Pin JQC-3F-T73

Qianji JQC-3F-T73, 12V kontrol gerilimi ile çalışan güvenilir ve kompakt yapılı bir minyon spot röledir. 12V standart besleme voltajı ve 10A anahtarlama kapasitesi ile elektronik kontrol uygulamalarında geniş kullanım alanı sunar.

T73 sıcaklık sınıfı ve 5 pin yapısı ile bu röle, endüstriyel ve hobi projelerinde yaygın kullanılan 12V sistemlerle sorunsuz entegre edilebilen, dayanıklı bir anahtarlama elemanıdır.

Kaliteli üretim standartlarına sahip Qianji spot röle, çeşitli elektronik komponentler ile uyumlu çalışarak, güç kontrolü gerektiren projelerde güvenilir ve uzun ömürlü bir anahtarlama çözümü sağlar.

Teknik Özellikler

Qianji 12V Minyon Spot Röle 10A 5 Pin JQC-3F-T73'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Qianji
• Model: JQC-3F-T73
• Röle Tipi: SPDT (Single Pole Double Throw)
• Kontrol Voltajı: 12.0V DC
• Bobin Direnci: 400 Ohm ±10%
• Çekme Akımı: Yaklaşık 30 mA
• Kontakt Yapısı: 1 Normalde Açık (NO), 1 Normalde Kapalı (NC), 1 Ortak (COM)
• Maksimum Anahtarlama Akımı: 10A
• Maksimum Anahtarlama Voltajı: AC: 250V, DC: 30V
• Maksimum Anahtarlama Gücü: AC: 2500VA, DC: 300W
• Kontak Direnci: <100 mOhm
• Çalışma Süresi: Maksimum 10ms
• Bırakma Süresi: Maksimum 5ms
• Elektriksel Ömür: 100.000 işlem
• Mekanik Ömür: 10.000.000 işlem
• İzolasyon Direnci: 100 MOhm
• Dielektrik Dayanım: 1500V AC 1 dakika
• Çalışma Sıcaklığı: -25°C ile +70°C arası (T73 sınıfı)
• Çalışma Nemi: 45% ile 85% RH arası
• Koruma Sınıfı: Plastik kasa (RTI 94V-0)
• Montaj Tipi: PCB montaj
• Pin Sayısı: 5 pin
• Boyutlar: 19mm x 15mm x 15mm (UxGxY)
• Ağırlık: Yaklaşık 6g
• LED Gösterge: Var
• RoHS Uyumluluğu: Evet

Kullanım Alanları

Qianji 12V Minyon Spot Röle 10A 5 Pin JQC-3F-T73'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Elektronik Projeler

• Arduino/Raspberry Pi uygulamaları
• DIY elektronik devreleri
• IoT cihazları
• Sensör kontrollü sistemler
• Hobi projeleri

Otomotiv Uygulamaları

• Far kontrol sistemleri
• Aksesuar kontrolü
• Alarm ve güvenlik sistemleri
• Fan ve soğutma kontrolü
• Akü izleme sistemleri

Endüstriyel Kontrol

• Makine kontrol panelleri
• Motor sürücü devreleri
• Zaman kontrollü sistemler
• PLC ve otomasyon arayüzleri
• Güç dağıtım kontrolleri

Avantajlar ve Özellikler

Qianji 12V Minyon Spot Röle 10A 5 Pin JQC-3F-T73'ün sağladığı avantajlar ve çözümler.

• 12V Standart Voltaj: Yaygın güç kaynakları ile uyumluluk
• 10A Yük Kapasitesi: Çeşitli cihazları kontrol edebilme
• LED Durum Göstergesi: Kolay çalışma kontrolü
• Galvanik İzolasyon: Kontrol ve güç devrelerini güvenle ayırma
• Kompakt Boyut: PCB'de minimum alan kullanımı
• Standart Pin Yerleşimi: Kolay entegrasyon ve değiştirilebilirlik
• Çift Kontak Çıkışı: NO ve NC bağlantılarla esnek devre tasarımı
• Uzun Ömür: 10 milyon mekanik işlem garantisi
• Geniş Sıcaklık Aralığı: -25°C ile +70°C arasında güvenilir çalışma
• Kaliteli Yapı: Qianji marka güvencesi

Montaj ve Kullanım

Qianji 12V Minyon Spot Röle 10A 5 Pin JQC-3F-T73'ün montaj ve kullanım detayları hakkında bilgiler.

Bağlantı ve montaj bilgileri:

• Pin 1 (Bobin): 12V DC pozitif
• Pin 2 (Bobin): GND (negatif)
• Pin 3 (COM): Ortak kontakt
• Pin 4 (NC): Normalde kapalı kontakt
• Pin 5 (NO): Normalde açık kontakt

Kullanım için gerekli komponentler:

• Transistör sürücü devresi (2N2222, BC337, vb.)
• Sürücü için 1K direnç
• Koruma diyodu (1N4007)
• 12V güç kaynağı (min. 50mA)
• Mikrodenetleyici kontrol sinyali
• Bağlantı kabloları

Sorun Giderme ve İpuçları

Qianji 12V Minyon Spot Röle 10A 5 Pin JQC-3F-T73 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Röle Çekmeme Sorunu: 12V güç kaynağının yeterli akım verdiğinden emin olun
• Titreşimli Çalışma: Güç kaynağı filtreleme kapasitörlerini artırın
• Aşırı Isınma: Nominal akım değerlerinin üzerinde çalıştırmayın
• Kıvılcım ve Ark: Endüktif yükler için snubber devresi ekleyin
• Sürücü Devre Hasarı: Koruma diyodunu doğru bağladığınızdan emin olun

Kullanım İpuçları

• Birden fazla röleyi aynı anda sürerken yeterli güç kaynağı kapasitesi sağlayın
• Motorlar gibi endüktif yükler için kontakların nominal değerlerinin %70'ini aşmayın
• PCB tasarımında röle etrafında yeterli soğutma alanı bırakın
• Uzun kablolamalarda voltaj düşümünü hesaba katın
• Hassas mikrodenetleyici devrelerini röle anahtarlama gürültüsünden koruyun
• Röleyi çalıştırmadan önce LED göstergesinin yanıp yanmadığını kontrol edin

Paket İçeriği

• Qianji 12V Minyon Spot Röle 10A 5 Pin JQC-3F-T73
