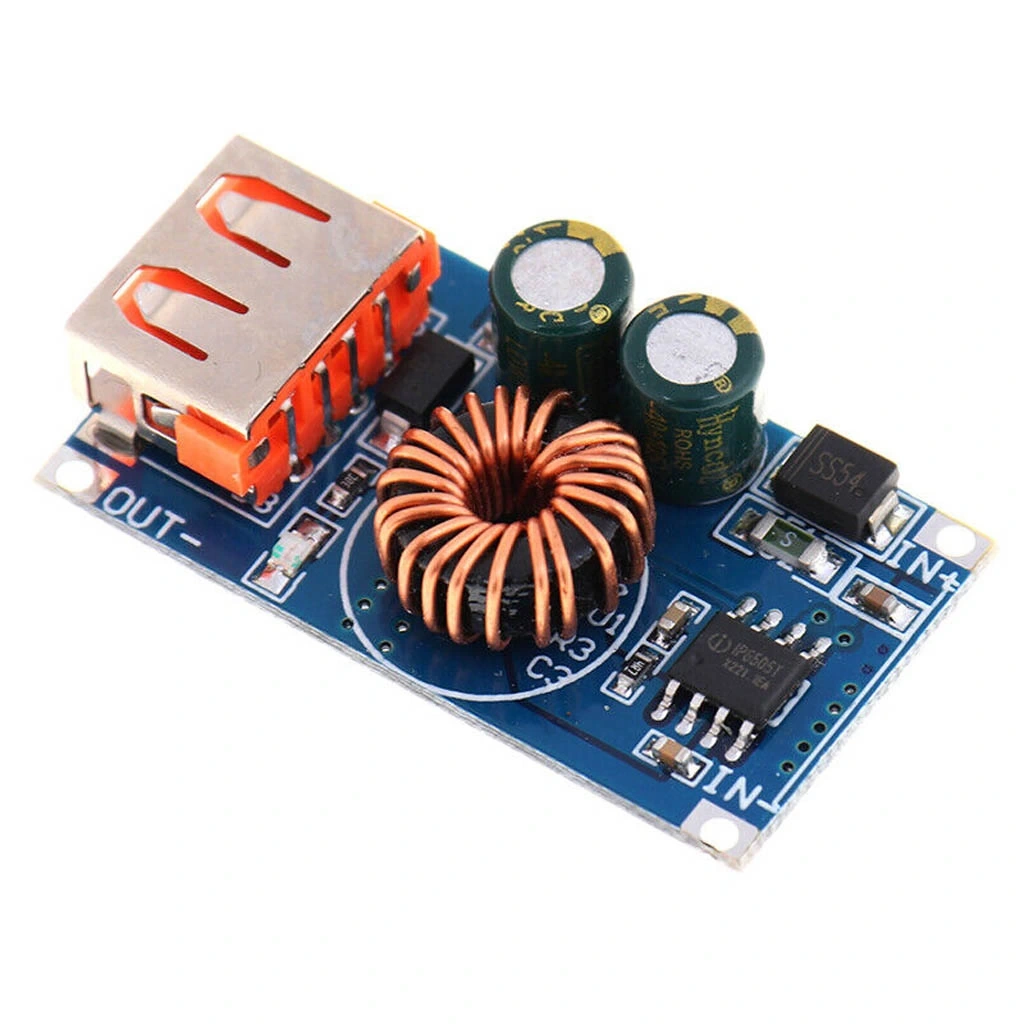

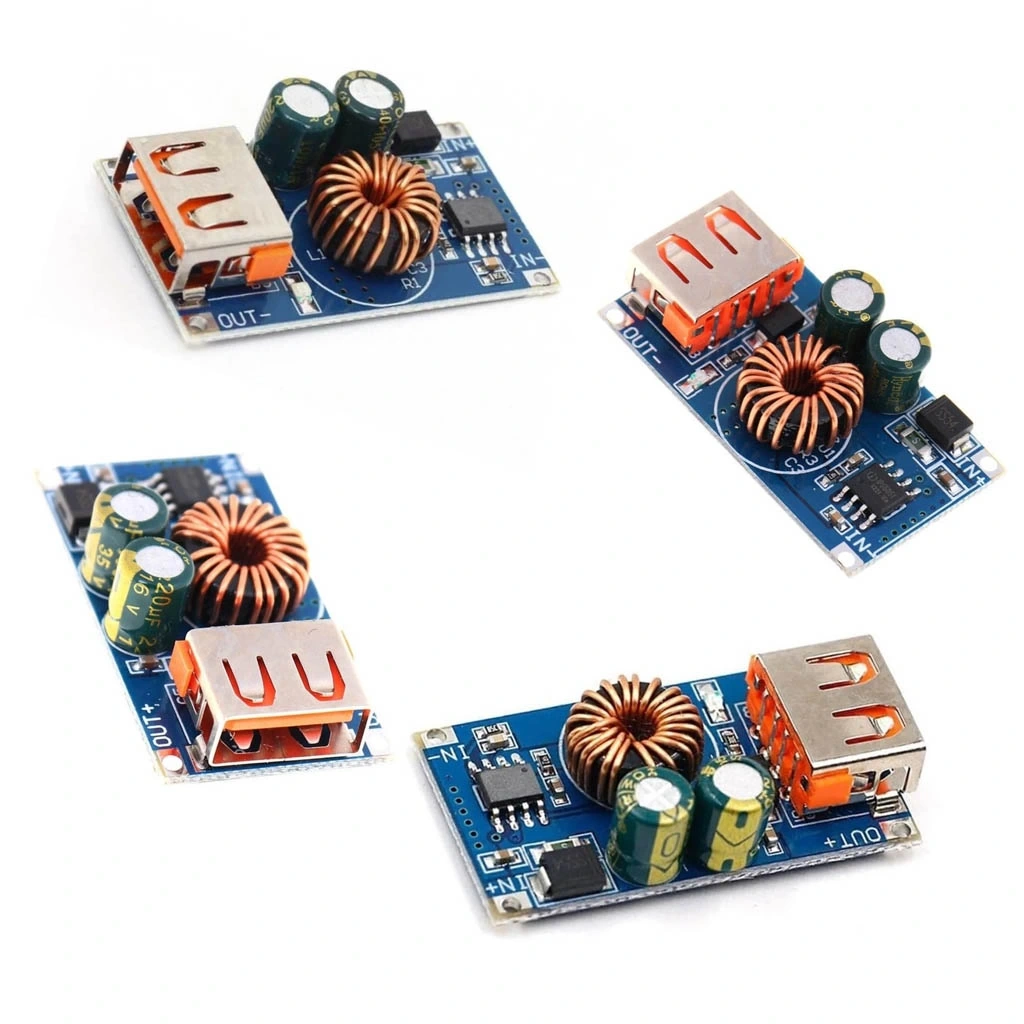

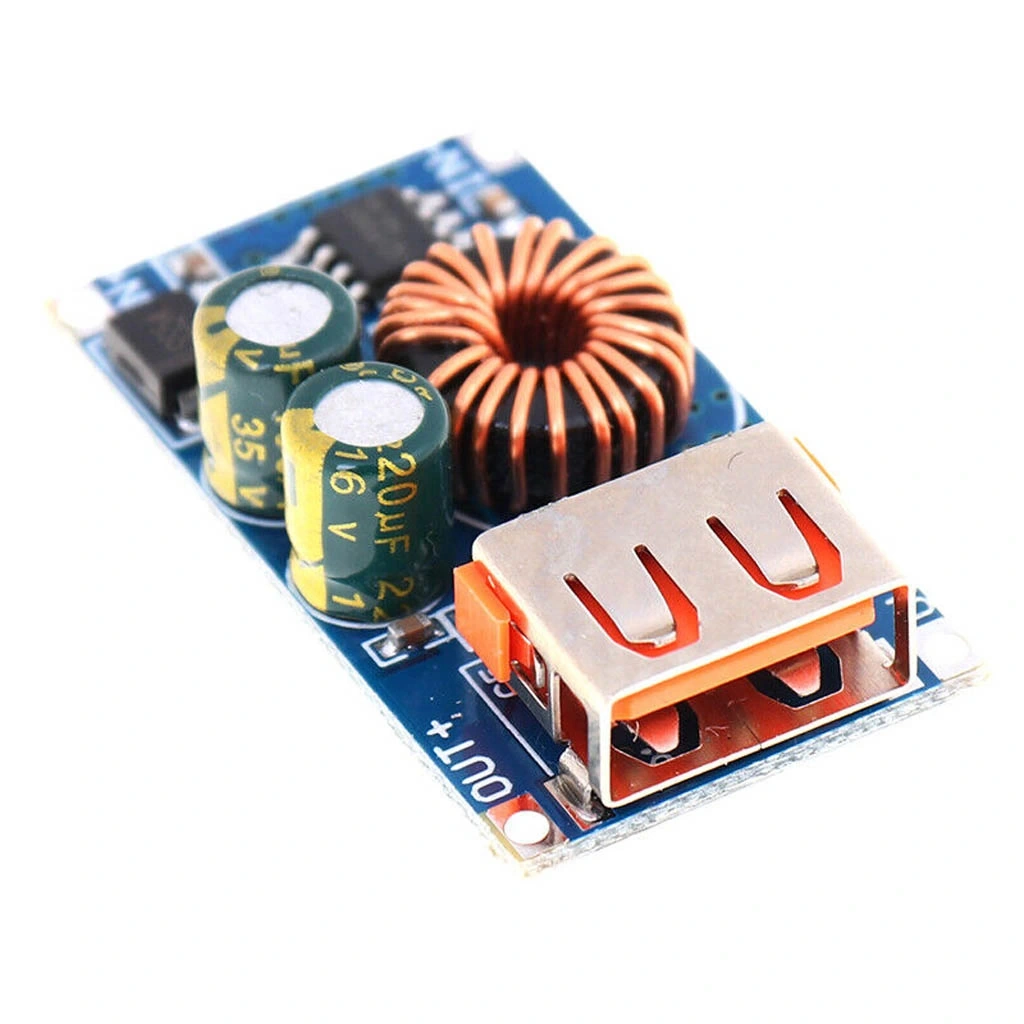

Q3.0 USB Hızlı Şarj Devresi 6-32V
Q3.0 USB Hızlı Şarj Devresi 6-32V, geniş giriş voltaj aralığında çalışabilen kompakt bir hızlı şarj modülüdür. QC 3.0 (Quick Charge) teknolojisini destekleyen bu devre, akıllı telefonlar, tabletler ve diğer USB cihazları için uygun voltajları otomatik olarak ayarlayarak maksimum şarj hızı sağlar.
Yüksek verimlilik ve düşük ısınma özelliğiyle dikkat çeken bu şarj devresi, elektronik projelerinize kolayca hızlı şarj özelliği eklemenize olanak tanır. Özellikle Arduino ile çalışan güç kaynağı ve mobil şarj projelerinde kullanılabilir.
Çeşitli güç kaynaklarıyla uyumlu olarak çalışabilen bu devre, güneş enerjisi sistemleri, batarya paketleri ve araç şarj sistemleri gibi farklı uygulamalarda diğer modüller ile entegre edilerek kullanılabilir, modern cihazlarınızın hızlı ve güvenli şarj edilmesini sağlar.
Teknik Özellikler
Q3.0 USB Hızlı Şarj Devresi 6-32V'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Giriş Voltaj Aralığı: 6V - 32V DC
- Desteklenen Hızlı Şarj Protokolü: QC 3.0
- Çıkış Voltajı: Otomatik adaptif (3.6V, 5V, 9V, 12V)
- Maksimum Çıkış Akımı: 3A
- Maksimum Çıkış Gücü: 24W
- Dönüştürücü Tipi: Buck (Adım düşürücü)
- Çalışma Verimliliği: >90%

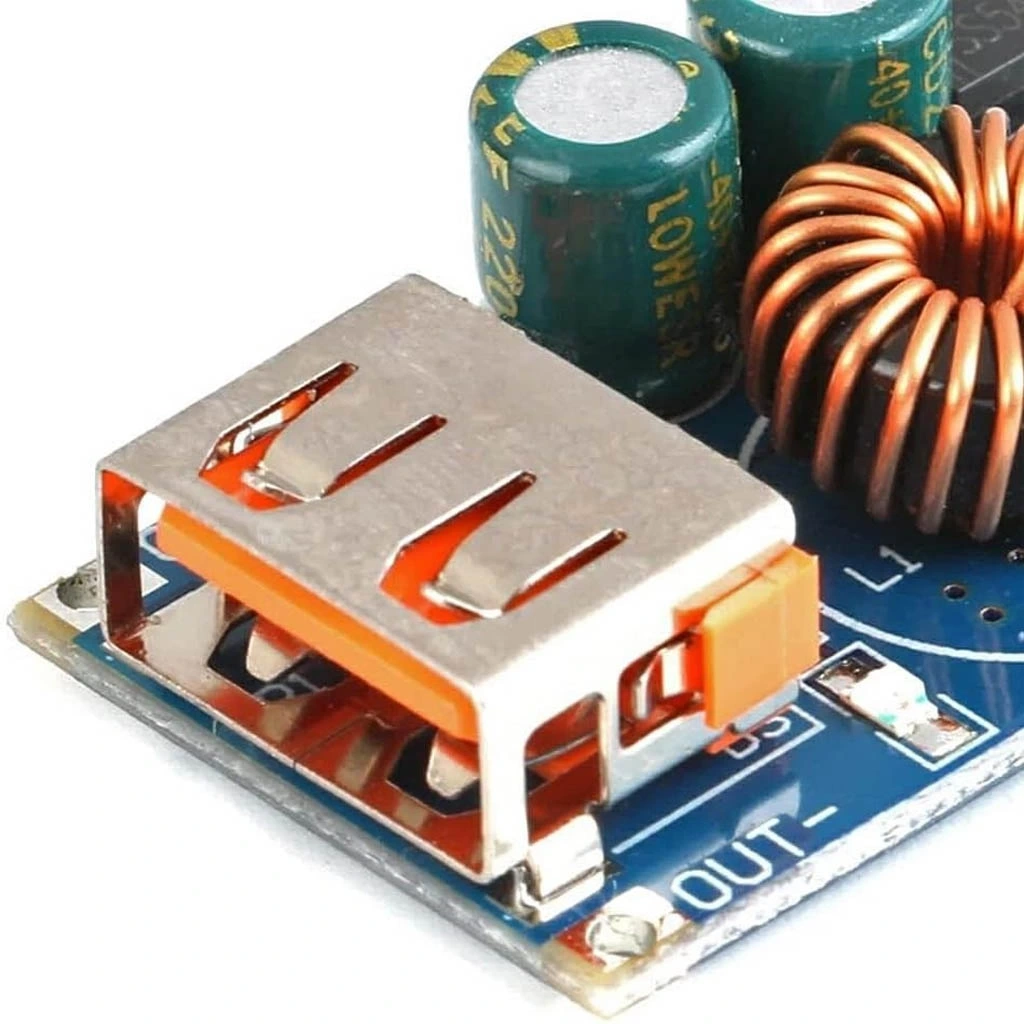

- Çıkış Arayüzü: USB Tip A dişi
- Giriş Bağlantısı: Terminal bloğu
- PCB Boyutu: 41mm x 21mm x 12mm (yaklaşık)
- Kısa Devre Koruması: Var
- Aşırı Akım Koruması: Var
- Aşırı Sıcaklık Koruması: Var
- Ters Polarite Koruması: Yok (dikkatli bağlantı gerekir)
- Gösterge LED: Güç durumu
- Çalışma Sıcaklığı: -20°C ile +85°C
- Montaj Delikleri: 2 adet, 3mm çapında
Kullanım Alanları
Q3.0 USB Hızlı Şarj Devresi 6-32V'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Mobil Şarj Sistemleri
- Taşınabilir powerbank projeleri
- Güneş enerjili şarj istasyonları
- Araç içi USB şarj sistemleri
- Motorsiklet/bisiklet USB şarj adaptörleri
- Kamp ve outdoor şarj çözümleri
Alternatif Enerji Sistemleri
- Güneş paneli ile çalışan şarj istasyonları
- Rüzgar türbini güç sistemleri
- 12V/24V akü sistemlerinden cihaz şarjı
- Yenilenebilir enerji sistemleri
- Off-grid yaşam üniteleri
Elektronik Projeler
- DIY elektronik proje güç kaynakları
- IoT cihaz güç sistemleri
- Laboratuvar güç kaynağı modifikasyonları
- Maker projeleri için USB şarj noktaları
- Akıllı ev sistemleri için şarj istasyonları
- Endüstriyel kontrol sistemleri
Avantajlar ve Özellikler
Q3.0 USB Hızlı Şarj Devresi 6-32V'nin sağladığı avantajlar ve çözümler.
- Geniş Giriş Voltaj Aralığı: 6V-32V ile çeşitli güç kaynaklarıyla uyumluluk
- Hızlı Şarj Teknolojisi: QC 3.0 desteği ile standart şarjdan 4 kat daha hızlı şarj
- Akıllı Voltaj Regülasyonu: Cihaza uygun voltaj değerini otomatik tespit etme
- Yüksek Verimlilik: %90 üzeri verimlilikle düşük ısı üretimi
- Kompakt Boyut: Sınırlı alanlara kolay entegrasyon
- Koruma Devreleri: Kısa devre ve aşırı akım koruması ile güvenli kullanım
- Kolay Montaj: Terminal bloğu bağlantısı ve montaj delikleri
- Yüksek Akım Çıkışı: 3A'e kadar çıkış akımı desteği
- Geniş Cihaz Uyumluluğu: QC 3.0 destekli ve standart USB cihazlarla çalışma
- Dayanıklı Yapı: Zorlu çevre koşullarında güvenilir performans
Bağlantı ve Kullanım
Q3.0 USB Hızlı Şarj Devresi 6-32V'nin bağlantısı ve kullanımı hakkında bilgiler.
İpucu: Isınmayı azaltmak için, kullanılan voltaja uygun akım limitini aşmamaya ve iyi havalandırma sağlamaya dikkat edin.

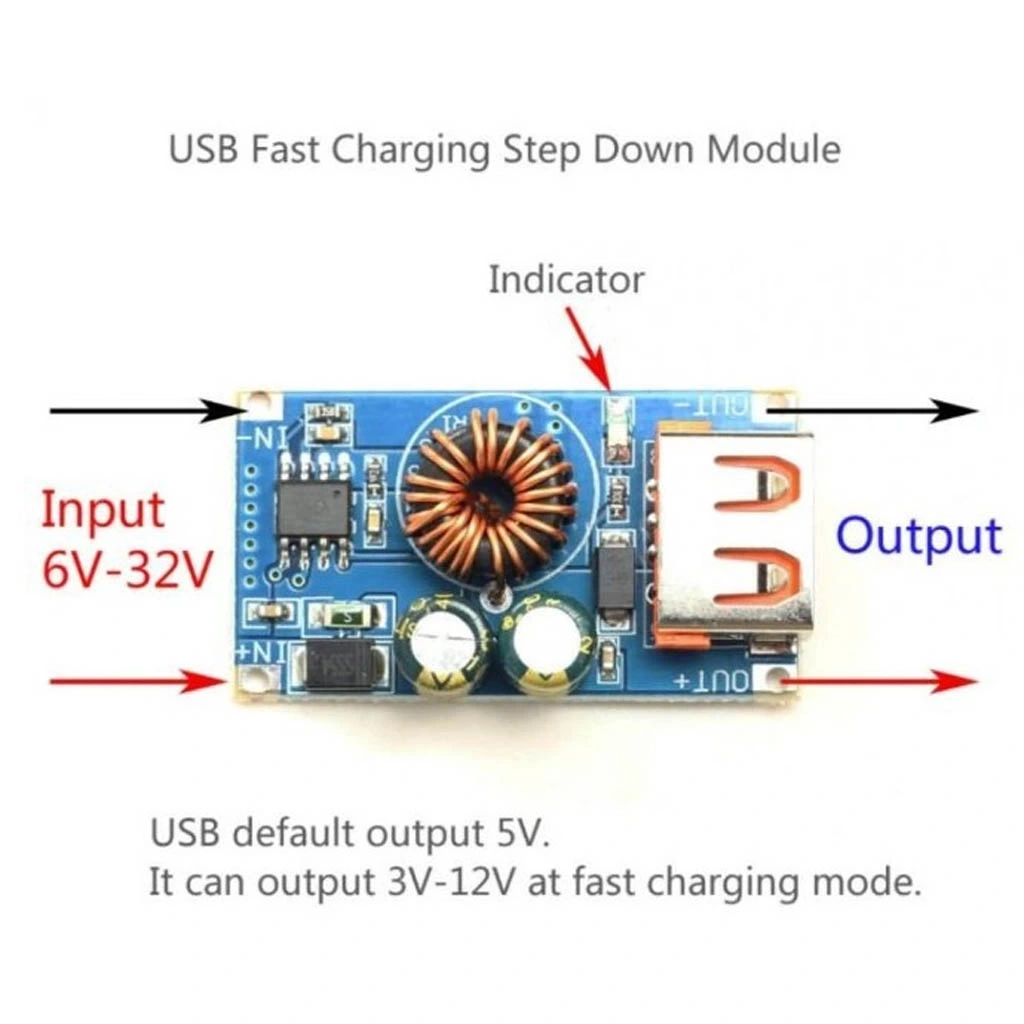

Temel bağlantı adımları:
- Giriş voltajının 6-32V arasında olduğundan emin olun
- Terminal bloğuna güç kaynağının pozitif (+) ucunu kırmızı terminale bağlayın
- Terminal bloğuna güç kaynağının negatif (-) ucunu siyah terminale bağlayın
- Polarite doğruluğunu mutlaka kontrol edin (ters bağlantı modüle zarar verebilir)
- USB portuna şarj edilecek cihazı bağlayın
- LED göstergenin yandığından emin olun
Güç kaynağı önerileri:
- 12V veya 24V akü sistemleri
- Güneş paneli sistemleri (regülatörlü)
- DC güç kaynakları
- Araç elektrik sistemi (12V/24V)
- Laptop adaptörleri (uygun voltaj aralığında olanlar)
Kullanım uyarıları:
- Modülün yeterli havalandırmaya sahip olduğundan emin olun
- Yüksek akım çekilen durumlarda ek soğutma düşünün
- Tüm güç bağlantılarını sağlam yapın ve gevşek bağlantılardan kaçının
- Kapalı kutu içine monte ederken ısı dağılımına dikkat edin
- Nemli ve ıslak ortamlardan koruyun
Sorun Giderme ve İpuçları
Q3.0 USB Hızlı Şarj Devresi 6-32V kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Şarj Başlamıyor: Giriş voltajını kontrol edin, 6V'un altında olmamalı.
- Yavaş Şarj: Cihazın QC 3.0 uyumlu olduğundan emin olun, USB kablosu kalitesini kontrol edin.
- Aşırı Isınma: Çıkış akımını kontrol edin, gerekirse ek soğutma ekleyin.
- LED Yanmıyor: Bağlantıları ve voltaj seviyelerini kontrol edin.
- Cihaz Tanınmıyor: Farklı bir USB kablosu deneyin, kablonun veri hatlarını kontrol edin.
Verimli Kullanım İpuçları
- Maksimum şarj performansı için QC 3.0 uyumlu kablolar kullanın
- Yüksek akım uygulamaları için kalın kablo tercih edin
- Güneş paneli sistemlerinde voltaj regülatörü kullanın
- Araç sistemlerinde ani voltaj dalgalanmalarına karşı koruma devresi ekleyin
- Çoklu cihaz şarjı için birden fazla modül kullanın ve giriş gücünü yeterli boyutlandırın
- Montaj sırasında ısı yayılımı için metal yüzeylere temas ettirin
- Sürekli kullanımda nominal değerin altında çalıştırın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları, shieldler ve Arduino ekosistemi için gerekli bileşenler.
Ürünleri İncele →
Çeşitli sensör, kontrol ve haberleşme modülleri ile projelerinizi geliştirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç modülleri konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Test edilmiş ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Projeleriniz için gereken tüm elektronik parçalar tek bir adreste
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Quick Charge 3.0 (QC 3.0) nedir?
Qualcomm tarafından geliştirilen hızlı şarj teknolojisidir. Cihazın ihtiyacına göre voltajı otomatik ayarlayarak standart şarjdan 4 kat daha hızlı şarj sağlar.
Hangi cihazlar QC 3.0 destekler?
Çoğu Snapdragon işlemcili modern akıllı telefonlar, tabletler ve bazı elektrikli cihazlar. Desteklemeyen cihazlar da standart 5V/2A ile şarj edilebilir.
Bu modül ile güneş paneli kullanabilir miyim?
Evet, güneş panelinin voltajı 6-32V arasında olmalı ve kararlı voltaj için bir regülatör kullanılmalıdır. Panel gücü, çıkış gücünden fazla olmalıdır.
Maksimum çıkış gücü nedir?
24W (12V@2A veya 9V@2.7A veya 5V@3A). Gerçek değerler giriş voltajı, cihaz uyumluluğu ve kablo kalitesine göre değişebilir.
Ters polarite koruması var mı?
Hayır, bu modülde ters polarite koruması bulunmaz. Bağlantıları yaparken kutupların doğru olduğundan emin olun, aksi halde modül zarar görebilir.
Hangi USB kablosu kullanmalıyım?
Yüksek kaliteli, kalın telli (24AWG veya daha düşük) ve QC destekli kablolar önerilir. Düşük kaliteli kablolar şarj hızını sınırlar.
Modül neden ısınıyor?
Buck dönüştürücüler yüksek akımda ısı üretir. %90+ verimlilik olsa da, 24W güçte 2-3W ısı yayılabilir. İyi havalandırma sağlayın.
Birden fazla cihazı şarj edebilir miyim?
Hayır, tek USB çıkışı vardır. Çoklu cihaz şarjı için birden fazla modül kullanın. USB hub ile kullanımda hızlı şarj desteği kaybolabilir.
