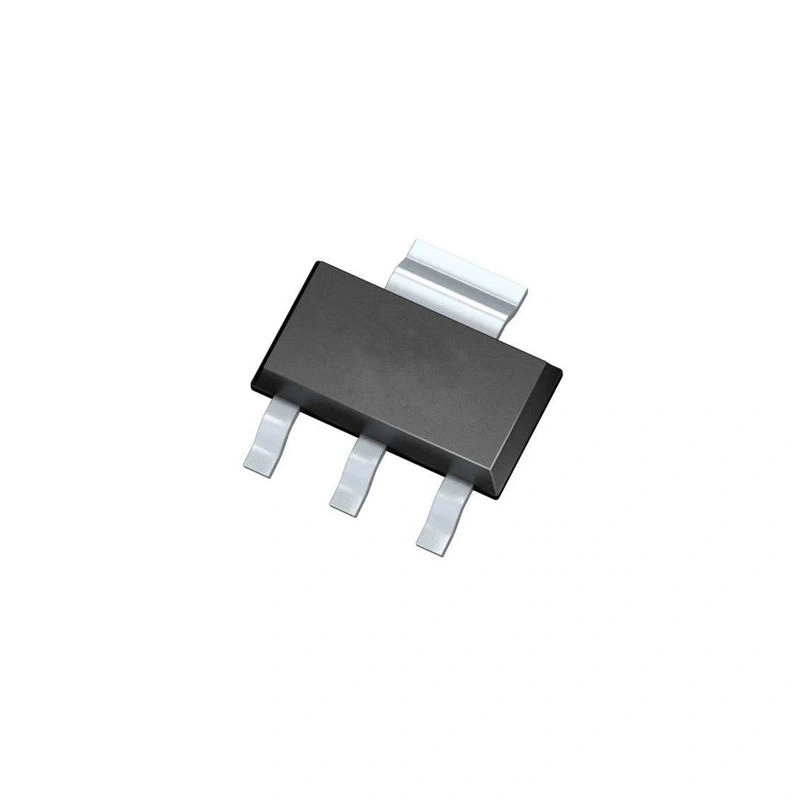

PZT2907AT1G SOT223 SMD Transistör
PZT2907AT1G, ünlü 2N2907 genel amaçlı PNP transistörünün yüksek güçlü SMD versiyonudur. SOT223 paketinde sunulan bu transistör, kompakt boyutuna rağmen 1A sürekli kolektör akımı ve 2A pik akım kapasitesi sunar.
Düşük doyum voltajı ve yüksek hFE değerine sahip olan bu elektronik komponent, güç düzenleyici devreler, anahtarlama uygulamaları ve çeşitli yükselteç tasarımlarında tercih edilmektedir.
40V kolektör-emitör voltaj dayanımına sahip olan PZT2907AT1G, SOT223 paketindeki geniş soğutma alanı sayesinde standart transistör paketlerine göre daha yüksek güç dağıtımı sağlar ve modern PCB tasarımlarında alan tasarrufu için idealdir.
Teknik Özellikler
PZT2907AT1G SOT223 SMD Transistör'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: ON Semiconductor / onsemi
- Transistör Tipi: PNP Silikon Bipolar Bileşik Transistör
- Paket / Kılıf: SOT223-4 (SMD)
- Kollektör-Emitör Voltajı (VCEO): -40V
- Kollektör-Baz Voltajı (VCBO): -60V
- Emitör-Baz Voltajı (VEBO): -5V
- Sürekli Kollektör Akımı (IC): -1A
- Pik Kollektör Akımı (ICM): -2A (puls)
- Kollektör Disipasyonu (PC): 1.5W (25°C'de)
- DC Akım Kazancı (hFE): 100-300 (IC=-150mA, VCE=-10V)
- Kollektör-Emitör Doyum Voltajı (VCE(sat)): -0.4V (tipik, IC=-500mA)
- Baz-Emitör Voltajı (VBE): -0.65V ile -1.2V arası
- Çalışma Sıcaklık Aralığı: -55°C ile +150°C arası
- Çıkış Kapasitansı (Cob): 8pF (tipik)
- Giriş Kapasitansı (Cib): 25pF (tipik)
- Açılma Zamanı (ton): 35ns (tipik)
- Kapanma Zamanı (toff): 175ns (tipik)
- Termal Direnç (Junction to Ambient): 83.3°C/W
- Termal Direnç (Junction to Case): 16.9°C/W
- Maksimum Jonksiyon Sıcaklığı (Tj): 150°C
- Paket Boyutları: 6.5mm x 3.5mm x 1.6mm (yaklaşık)
- Pin Yapılandırması: 1-Baz, 2-Kolektör, 3-Emitör, 4-Kolektör (tab)
- Ağırlık: 0.1g (yaklaşık)
- RoHS Uyumluluğu: Evet
- Devre Kutuplaması: PNP (Pozitif-Negatif-Pozitif)
- Baz Akımı (IB): -50mA (maksimum)
- Güç Dağıtım Kapasitesi: 1.5W (25°C ortam sıcaklığında)
- Paket Montaj Tipi: Yüzey Montaj (SMD/SMT)
- Alternatif Kodu: Genel 2N2907 PNP transistörün SMD versiyonu
Kullanım Alanları
PZT2907AT1G SOT223 SMD Transistör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Güç Kontrol Uygulamaları
- Güç kaynağı düzenleyici devreleri
- DC motor sürücüleri
- Solenoid valf kontrolleri
- LED sürücü devreleri (yüksek akım)
- Röle sürücüleri
Amplifikatör Devreleri
- Ses sinyali güçlendiricileri
- Darlington konfigürasyonları
- Push-pull çıkış katları
- Fark yükselteçleri
- Empedans dönüştürücüler
Anahtarlama Devreleri
- Dijital sinyal arayüzleri
- PWM kontrol devreleri
- Aktif yük anahtarlama
- Gerilim seviye dönüştürücüleri
- Yüksek hızlı anahtarlama devreleri
Avantajlar ve Özellikler
PZT2907AT1G SOT223 SMD Transistör'ün sağladığı avantajlar ve çözümler.
- Yüksek Akım Kapasitesi: 1A sürekli kolektör akımı
- Güçlü Güç Dağıtımı: SOT223 paketinde 1.5W güç dağıtımı
- Genişletilmiş Tab: Dördüncü pin kolektöre bağlı, ısı dağıtımını artırır
- Düşük Doyum Voltajı: Yüksek verimli uygulamalar için 0.4V
- Kompakt SMD Paketi: PCB alanından tasarruf sağlar
- Yüksek DC Kazanç: 100-300 hFE değeriyle düşük baz akımı gereksinimi
- Geniş Çalışma Sıcaklığı: -55°C ile +150°C arası
- Düşük Termal Direnç: Soğutma alanı geniş, sıcaklık kontrolü daha iyi
- Endüstriyel Standart Pin Düzeni: Kolay tasarım entegrasyonu
- Yüksek Güvenilirlik: Dayanıklı yapı ve geniş çalışma aralığı
Uygulama ve Devre Tasarımı
PZT2907AT1G SOT223 SMD Transistör ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.
İpucu: PCB'de kolektör tab'ı için geniş bakır alan bırakın.
Temel PNP Anahtarlama Devresi:
- Baz Direnci: 4.7kΩ-10kΩ (mikrodenetleyici veya lojik çıkıştan)
- Kolektör Yükü: Güç kaynağı (+) ile kolektör arasına bağlanır
- Emitör Bağlantısı: Pozitif besleme voltajına bağlı
- Koruma Diyodu: Endüktif yükler için 1N4007 veya Schottky diyot
- Pull-up Direnci: 10kΩ (bazdan emitöre, bazı durumlarda)
Güç Düzenleyici Devresi:
- Hata Yükselteç Devresi: Op-amp veya komparatör ile sürülen baz
- Referans Voltajı: Zener diyot veya referans entegresi
- Emitör Direnci: Akım algılama için 0.1Ω-1Ω
- Çıkış Kapasitörü: 10μF-100μF alüminyum elektrolitik
- Geri Besleme Bölücü: Çıkış voltajını düzenleyen direnç bölücü
Darlington Konfigürasyonu:
- Sürücü Transistör: Düşük güçlü PNP transistör
- Güç Transistörü: PZT2907AT1G
- Emitör Bağlantısı: Her iki transistörün emitörleri ortak
- Kazanç: İki transistörün hFE değerlerinin çarpımı kadar
- Hızlandırma Direnci: İki transistörün arasında 1kΩ-10kΩ
Sorun Giderme ve İpuçları
PZT2907AT1G SOT223 SMD Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: PCB'de kolektör tab'ı için daha geniş bakır alan oluşturun.
- Transistör Açılmıyor: PNP doğru kutuplandığından emin olun, baz-emitör voltajı -0.7V olmalı.
- Düşük Kazanç: Daha fazla baz akımı sağlayın veya Darlington konfigürasyonu kullanın.
- Kararsız Çalışma: Baz girişine bypass kapasitörü ve/veya emitöre direnç ekleyin.
- Yavaş Anahtarlama: Baz direncini azaltın ve hızlı kesim için paralel diyot ekleyin.
SMD Lehimleme İpuçları
- SOT223 için geniş tab alanını lehimlerken yeterli ısı uygulayın
- Tab kısmı için PCB'de termal via'lar kullanın
- Sıcak hava istasyonu veya SMD reflow tekniklerini tercih edin
- Flux kullanarak lehimleme işlemini kolaylaştırın
- Lehimleme sonrası soğutma için yeterli süre bekleyin
- Isıya duyarlı komponentler varsa kalkan kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Çeşitli güç düzeylerinde transistörler ile güç kontrolü ve anahtarlama uygulamaları için çözümler.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
PZT2907AT1G ile standart 2N2907 arasındaki fark nedir?
PZT2907AT1G, 2N2907'nin SOT223 SMD versiyonudur. Daha yüksek güç dağıtım kapasitesi (1.5W), daha fazla akım taşıma ve daha iyi ısı dağıtımı sunar.
SOT223 paketi hangi avantajlara sahiptir?
Dördüncü pin (tab) sayesinde daha iyi ısı dağıtımı, SMD montaj avantajı, TO-92 gibi paketlere göre daha yüksek güç taşıma kapasitesi ve PCB üzerinde daha az yer gereksinimi sağlar.
PNP transistör nasıl kutuplanır?
PNP transistörlerde emitör pozitif beslemeye bağlanır, baz voltajı emitörden daha düşük olmalıdır (0.7V fark), kolektör ise bazdan daha düşük voltajda çalışır.
PZT2907AT1G transistörünün pin yapısı nasıldır?
SOT223 paketi 4 pinlidir: 1-Baz, 2-Kolektör, 3-Emitör, 4-Kolektör (tab). Tab pini kolektör ile aynı bağlantıdadır ve ısı dağıtımı için kullanılır.
PZT2907AT1G için PCB tasarımında nelere dikkat edilmeli?
Kolektör tab'ı için geniş bakır alan bırakın, termal via'lar ekleyin, yüksek akım yolları için kalın PCB izleri kullanın ve sıcak komponentlerden uzak konumlandırın.
PZT2907AT1G ve PNP tip MOSFET arasındaki temel fark nedir?
PNP BJT akım kontrollü iken, P-kanal MOSFET voltaj kontrollüdür. MOSFET'ler düşük güç tüketimi ve tam açılmada daha düşük direnç sunar, BJT'ler daha ucuzdur.
hFE değeri neden önemlidir ve nasıl hesaplanır?
hFE, kolektör akımının baz akımına oranıdır (Ic/Ib). Gerekli baz akımını hesaplamak için, kolektör akımını hFE değerine bölmek gerekir. Yüksek hFE az sürücü akımı gerektirir.
Bu transistör negatif voltaj regülatöründe nasıl kullanılır?
Emitör yüksek voltaj kaynağına, kolektör düşük voltaj çıkışına, baz referans ve geri besleme devresine bağlanır. Emitör-kolektör yolu gerilim düşüşünü kontrol eder.
