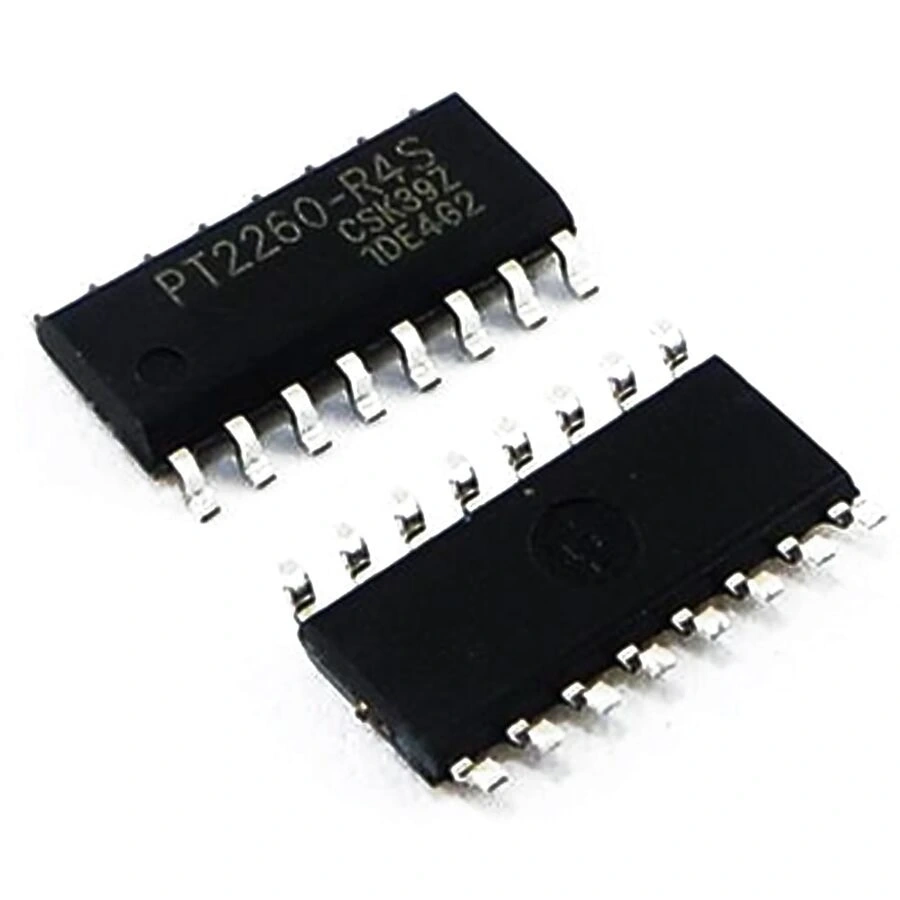

PT2260-R4S Smd Encoder Entegresi

PT2260 R4S SMD Encoder Entegresi

PT2260 R4S, kablosuz RF uzaktan kumanda uygulamaları için tasarlanmış bir encoder (kodlayıcı) entegresidir. SMD formatta sunulan bu entegre, çeşitli tuş komutlarını RF alıcılar tarafından tanınabilecek kodlu sinyallere dönüştürür.

Düşük güç tüketimi, geniş çalışma voltajı aralığı ve standart RF uygulamaları için optimize edilmiş dalga formları üreten bu entegreler, kablosuz kontrol projeleri için ideal bir çözüm sunar.

Uzaktan kumanda, güvenlik sistemleri ve otomatik kapı kontrol uygulamalarında yaygın olarak kullanılan elektronik komponentler arasında yer alan PT2260 R4S, diğer entegreler içinde kolay programlanabilirliği ve PT2262/PT2272 ailesindeki decoder'lar ile uyumluluğu sayesinde tercih edilmektedir.

---

Teknik Özellikler

PT2260 R4S SMD Encoder Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Princeton Technology, PTC
• Ürün Serisi: PT2260
• Paket Tipi: SMD (Surface Mount Device) SOP-20.
• Uygulama Türü: RF/Kablosuz Uzaktan Kumanda Kodlayıcısı
• Çalışma Voltajı: 2.0V - 12.0V
• Çalışma Akımı: < 0.1mA (statik), 3mA (iletim)
• Adres Bitleri: 8 bit
• Veri Bitleri: 4 bit
• Frekans Aralığı: 3 kHz (tipik)
• Kodlama Formatı: Trinary (3-state)
• Kodlama Kombinasyonları: 6,561 (3^8)
• Çalışma Modları: Anlık ve Sabit
• Çıkış Empedansı: 10kΩ (tipik)
• RF Modülasyon Uyumluluğu: ASK (Amplitude Shift Keying)
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Depolama Sıcaklığı: -55°C ile +125°C arası
• Kristal/Osilatör Tipi: RC osilatör (harici komponent gerekli)
• Uyumlu Decoder Entegreleri: PT2262, PT2272, SC5262, SC5272
• Montaj Tipi: Yüzey Montaj (SMD/SMT)
• Pin Sayısı: 20
• Boyutlar: 12.8mm x 7.5mm x 1.75mm (yaklaşık)
• RoHS Uyumluluğu: Evet

---

Kullanım Alanları

PT2260 R4S SMD Encoder Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Uzaktan Kumanda Sistemleri

• Kapı/garaj açıcılar
• TV, ses sistemi kumandaları
• Elektronik cihaz kontrolü
• RC (Uzaktan Kumandalı) oyuncaklar
• Fan ve aydınlatma kontrolü

Güvenlik Uygulamaları

• Alarm sistemleri
• Kablosuz panik butonları
• Güvenlik kapıları ve bariyerler
• Araç alarm sistemleri
• Kablosuz duman/gaz dedektörleri

Ev Otomasyonu

• Akıllı ev kontrol sistemleri
• Perde/panjur kontrolü
• Kablosuz anahtar modülleri
• Uzaktan kontrollü prizler
• IoT arayüz kontrolleri

Endüstriyel Kontrol

• Kablosuz makine kontrolü
• Vinç ve kaldırma ekipmanları
• Uzaktan acil durdurma sistemleri
• Endüstriyel kapı ve geçiş kontrolü
• Üretim hattı kontrolleri

Hobi ve DIY Projeleri

• Arduino/Raspberry Pi tabanlı kablosuz projeler
• RC araç/drone kontrol sistemleri
• Kablosuz sensör ağları
• Elektronik robot kontrolleri
• Maker projeleri için uzaktan kontrol

---

Avantajlar ve Özellikler

PT2260 R4S SMD Encoder Entegresi'nin sağladığı avantajlar ve çözümler.

• Düşük Güç Tüketimi: Batarya ömrünü uzatan minimal enerji ihtiyacı
• Geniş Çalışma Voltajı: 2V-12V arası çalışabilme özelliği ile esnek tasarım imkanı
• SMD Paket: Kompakt PCB tasarımı için yüzey montaj teknolojisi
• Trinary Kodlama: 3^8 (6561) farklı adres kombinasyonu sağlayan 3-durumlu sistem
• Harici Osilatör: RC devresi ile ayarlanabilir frekans kontrolü
• Esnek Programlama: Adres ve veri bitlerini kolay ayarlama imkanı
• Evrensel Uyumluluk: PT2262/2272 gibi yaygın decoderlar ile tamamen uyumlu çalışma
• Düşük Komponent Gereksinimi: Minimum harici parça ile çalışabilme
• Çoklu Çalışma Modu: Anlık ve sabit (latch) modları destekleme
• Endüstri Standardı: Kablosuz kontrol uygulamalarında yaygın kullanım

---

Devre Tasarımı ve Uygulama

PT2260 R4S SMD Encoder Entegresi'nin devre tasarımı ve uygulaması hakkında detaylar.

Pin Konfigürasyonu

PT2260 R4S SMD entegresinin pin yerleşimi ve işlevleri.

• Pin 1-8 (A0-A7): Adres pinleri (3-durumlu: GND, VDD, bağlantısız)
• Pin 9 (OSC1): Osilatör girişi
• Pin 10 (OSC2): Osilatör çıkışı
• Pin 11 (DOUT): Veri çıkışı (RF modüle bağlanır)
• Pin 12 (VSS): Toprak
• Pin 13 (D3): Veri pini 3
• Pin 14 (D2): Veri pini 2
• Pin 15 (D1): Veri pini 1
• Pin 16 (D0): Veri pini 0
• Pin 17 (TE): İletim etkinleştirme (aktif düşük)
• Pin 18-19: Bağlantısız (NC)
• Pin 20 (VDD): Pozitif besleme voltajı

Temel Devre Şeması

PT2260 R4S entegresini kullanmanın temel yöntemleri ve devre şeması.

Gerekli Komponentler:

• 1x PT2260 R4S SMD Entegre
• 1x 1MΩ direnç (osilatör için)
• 1x 470pF kapasitör (osilatör için)
• 1x 433MHz RF verici modül
• 2-4x Buton (kontrol için)
• 4x 10kΩ pull-up dirençleri (butonlar için)
• 1x 100nF kapasitör (bypass için)
• 1x 3V veya 9V güç kaynağı (pil)

Temel Devre Bağlantıları:

1. VDD (Pin 20) besleme voltajına bağlanır
2. VSS (Pin 12) toprak hattına bağlanır
3. 100nF bypass kapasitörü VDD ve VSS arasına bağlanır
4. 1MΩ direnç OSC1 (Pin 9) ve OSC2 (Pin 10) arasına bağlanır
5. 470pF kapasitör OSC2 (Pin 10) ve VSS arasına bağlanır
6. DOUT (Pin 11) RF verici modülün veri girişine bağlanır
7. A0-A7 (Pin 1-8) adres kodlaması için GND, VDD veya bağlantısız bırakılır
8. D0-D3 (Pin 16-13) veri pinlerine butonlar bağlanır (aktif düşük)
9. TE (Pin 17) genellikle GND'ye bağlanır veya güç tasarrufu için kontrol edilir

Adres ve Veri Kodlaması

PT2260 R4S entegresinde adres ve veri kodlama yöntemleri.

Adres Kodlama (A0-A7):

• Üç-Durumlu Kodlama:
  • "0" için pini VSS'e (GND) bağlayın
  • "1" için pini VDD'ye bağlayın
  • "F" (Float) için pini bağlantısız bırakın
• Adres Örneği:
  • A0=GND, A1=VDD, A2=GND, A3=Açık, A4=VDD, A5=Açık, A6=GND, A7=VDD
  • Bu durumda kod "01F1F01" olur
  • Decoder tarafında aynı kodlama yapılmalıdır
• Güvenlik Konuları:
  • Güvenlik için tüm pinleri bağlantısız bırakmak yerine rastgele kodlama yapın
  • Kritik uygulamalarda tekrarlanması zor kombinasyonlar seçin
  • Komşu cihazlarla çakışmayı önlemek için farklı adresler kullanın

Veri Kodlama (D0-D3):

• Veri Pinlerinin Çalışması:
  • Veri pinleri (D0-D3) aktif düşük mantıkla çalışır
  • Normalde VDD'ye pull-up dirençleri ile bağlıdır (yüksek seviye)
  • Buton basıldığında GND'ye çekilir (düşük seviye)
  • Her bir veri pini bağımsız olarak kontrol edilebilir
• Çalışma Modları:
  • Anlık Mod: Buton basılı tutulduğu sürece ilgili veri biti aktiftir
  • Sabit Mod: Buton bir kez basıldığında veri biti kilitlenir, tekrar basıldığında serbest bırakılır
  • Mod seçimi genellikle decoder tarafında yapılır
• Çoklu Buton Desteği:
  • Aynı anda birden fazla veri pini aktif olabilir
  • Örneğin D0 ve D2 aynı anda basılabilir
  • Decoder bu kombinasyonu algılayabilir (entegrenin tipine bağlı olarak)

Osilatör Devresi

PT2260 R4S entegresinde RC osilatör ayarı ve optimizasyonu.

• Standart RC Değerleri:
  • 1MΩ direnç ve 470pF kapasitör yaklaşık 3kHz frekans üretir
  • Bu değerler standard PT2262 decoder'lar ile uyumludur
  • Direnç ve kapasitör değerleri tolerans içinde olmalıdır (%5 veya daha iyi)
• Frekans Ayarı:
  • Daha yüksek frekans için kapasitör değerini azaltın
  • Daha düşük frekans için kapasitör değerini artırın
  • Genel formül: f ≈ 1 / (2.3 × R × C)
• Stabilite Konuları:
  • Sıcaklık değişimlerine dayanıklı komponentler seçin
  • RC komponentlerini gürültü kaynaklarından uzak tutun
  • Düşük sıcaklık katsayılı kapasitör kullanın (NP0/C0G seramik veya film tipi)
• PCB Tasarım İpuçları:
  • Osilatör devresi komponentlerini IC'ye mümkün olduğunca yakın yerleştirin
  • Temiz toprak bağlantısı sağlayın
  • Osilatör hatlarını yüksek frekanslı sinyallerden uzak tutun

RF Verici Entegrasyonu

PT2260 R4S entegresi ile RF verici modülünün bağlantısı ve optimizasyonu.

• RF Modül Seçimi:
  • 433.92MHz ASK (Genlik Kaydırmalı Anahtarlama) modüller en yaygın seçimdir
  • 315MHz modüller bazı bölgelerde tercih edilebilir
  • SAW rezonatörlü modüller daha stabil frekans sağlar
• Bağlantı Detayları:
  • DOUT (Pin 11) doğrudan RF modülün veri (DATA) girişine bağlanır
  • RF modülün besleme voltajı entegre ile aynı olabilir (genellikle 3-12V)
  • RF modül ve PT2260 için ortak ve temiz toprak bağlantısı kullanın
• Anten Konuları:
  • 433MHz için standart anten uzunluğu yaklaşık 17.3cm'dir (λ/4)
  • Düz tel, heliks veya PCB anten desenleri kullanılabilir
  • Anten, metal nesnelerden ve devre elemanlarından uzak tutulmalıdır
• Güç Yönetimi:
  • RF verici yüksek akım çekebilir (20-40mA)
  • Pil ömrünü uzatmak için TE (Pin 17) kullanarak gereksiz iletimi önleyin
  • İletim sırasında voltaj düşümlerini önlemek için yeterli güç kaynağı kapasitesi sağlayın

---

Sorun Giderme ve İpuçları

PT2260 R4S SMD Encoder Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Zayıf İletim Mesafesi: RF modül anten uzunluğunu kontrol edin, güç kaynağı voltajını artırın, entegre çıkışı ile RF modül arasına buffer (tampon) ekleyin
• Decoder Tepki Vermiyor: Encoder ve decoder adres kodlarının eşleştiğini doğrulayın, osilatör frekansını kontrol edin, veri pinlerinin doğru bağlandığından emin olun
• Kararsız Çalışma: Bypass kapasitörü ekleyin, besleme voltajını stabilize edin, RC osilatör komponentlerini iyileştirin
• Yüksek Güç Tüketimi: TE pinini kullanarak gereksiz iletimi engelleyin, butonlar için yüksek değerli pull-up dirençleri kullanın
• SMD Lehimleme Sorunları: Uygun sıcak hava veya reflow tekniği kullanın, ince uçlu havya ve flux ile çalışın, pin bağlantılarını mikroskop altında kontrol edin

Tasarım İpuçları

PT2260 R4S entegresi ile daha başarılı devreler tasarlamak için öneriler.

• PCB Tasarımı:
  • SMD komponentlerin doğru footprint'lerini kullanın
  • RF bölümünü dijital kontrolden ayrı tutun
  • RF modül için düzgün toprak düzlemi oluşturun
  • Sinyal hatlarını kısa tutun ve paralel yönlendirmeden kaçının
• Güç Kaynağı:
  • Pil ile çalışan tasarımlarda düşük voltaj uyarısı ekleyin
  • RF iletim sırasında voltaj düşmesini önlemek için yeterli kapasitör ekleyin
  • Regüle edilmiş güç kaynağı kullanmayı düşünün (özellikle araç sistemleri için)
  • LDO (Düşük Düşüm Regülatörü) entegreler güç filtresi olarak iyi çalışır
• RF Performansı:
  • Anten yerleşimi ve tasarımı optimum menzil için kritiktir
  • Uzak mesafeler için yüksek kaliteli verici modül seçin
  • RF modülün uygulama notlarına uygun devre tasarımı yapın
  • Maksimum legal çıkış gücünü aşmadığınızdan emin olun (ülke düzenlemelerine göre değişir)
• Kullanıcı Deneyimi:
  • LED göstergeler ile iletim durumunu görselleştirin
  • Kolay erişilebilir butonlar için ergonomik tasarım yapın
  • Pil değişimini kolaylaştıran kutu tasarımı düşünün
  • Butonlar için kaliteli ve uzun ömürlü komponentler seçin

SMD Montaj ve Lehimleme

PT2260 R4S SMD entegresinin PCB'ye montajı için teknikler ve ipuçları.

• SMD Lehimleme Teknikleri:
  • Reflow fırını (seri üretim için en uygun yöntem)
  • Sıcak hava istasyonu (prototip ve küçük seriler için)
  • İnce uçlu havya ve flux (az sayıda üretim veya tamir için)
  • Lehim pastası ile stencil kullanımı (hassas uygulama için)
• Lehimleme Süreci:
  • PCB'yi temizleyin ve küçük miktarda flux uygulayın
  • İlk olarak köşe pinleri hizalayıp sabitleyin
  • Tüm pinleri dikkatlice lehimleyin
  • Kısa devre ve açık devre durumlarını kontrol edin
• Kalite Kontrol:
  • Lehimleme sonrası optik inceleme yapın (büyüteç veya mikroskop ile)
  • Multimetre ile temel devamlılık testleri yapın
  • Soğuk lehim, köprülenme ve eksik lehim için kontrol edin
  • Gerekirse izopropil alkol ile temizlik yapın
• Tamir Teknikleri:
  • Lehim teli, flux ve sıcak hava istasyonu kullanın
  • Pinleri tek tek düzeltmek için hassas cımbız ve ince uçlu havya kullanın
  • Köprülenmeleri temizlemek için lehim fitili kullanın
  • Ağır hasarlı entegreleri değiştirmeyi düşünün

Kullanım Senaryoları ve Örnek Uygulamalar

PT2260 R4S entegresi ile gerçek dünya uygulamaları ve proje örnekleri.

Basit 4-Buton Uzaktan Kumanda:

• 4 adet buton (D0-D3)
• 433MHz RF verici modül
• 3V pil (CR2032) beslemeli
• Kompakt PCB tasarımı
• Batarya ömrünü uzatmak için TE pin kontrolü

Kablosuz Güvenlik Sistemi:

• Panik/acil durum butonu
• Açık/kapalı anahtarı
• Düşük pil göstergesi LED'i
• 20+ metre menzil
• 9V pil ile uzun ömürlü çalışma

Arduino Tabanlı RF Kontrol Sistemi:

• Arduino'dan veri pinlerini kontrol eden proje
• Farklı fonksiyonlar için birden fazla komut
• Arduino ile dinamik adres kontrolü
• Dijital sinyaller ile verici tetikleme
• Kablosuz sensör ağı uygulamaları

Çok Kanallı Endüstriyel Kontrol:

• 4 bağımsız kontrol kanalı
• Koruyucu kutu içinde dayanıklı tasarım
• Uzun menzilli yüksek güçlü RF verici
• Güçlendirilmiş anten sistemi
• Alıcı tarafında röle çıkışları

---

PT2260 ve Decoder Uyumluluğu

PT2260 R4S encoder entegresi ile kullanılabilecek decoder entegreleri ve sistem uyumluluğu.

Uyumlu Decoder Entegreleri

• PT2262: Temel decoder, adres ve veri pinleri doğrudan PT2260 ile eşleşir
• PT2272: Gelişmiş decoder, latch/momentary modları ve LED çıkışları sunar
• SC5262: PT2262 ile uyumlu alternatif decoder
• SC5272: PT2272 ile uyumlu alternatif decoder
• HT12D: Bazı uyarlama gerektiren alternatif decoder

Tam Sistem Tasarımı

Verici ve alıcı tarafı kombinasyonu için tasarım yaklaşımları.

Verici Bileşenleri	Alıcı Bileşenleri	Sistem Özellikleri
PT2260 R4S Encoder 433MHz RF Verici Modül Butonlar/Kontroller Pil ve Güç Yönetimi	PT2272/SC5272 Decoder 433MHz RF Alıcı Modül Çıkış Sürücüleri (Röle/Transistör) Besleme Devresi	10-50m Menzil (ortama bağlı) 4 Kanal Kontrol Trinary Adres Kodlaması Anlık/Sabit Mod Desteği

Adres Uyumluluğu ve Güvenlik

Encoder ve decoder arasındaki adres eşleşme gereksinimleri ve güvenlik konuları.

• Adres Eşleştirme:
  • Encoder ve decoder'daki adres pinleri (A0-A7) aynı şekilde kodlanmalıdır
  • Her bir pin için "0", "1" veya "F" (float) durumu aynı olmalıdır
  • Tam eşleşme sağlanmazsa, decoder sinyali reddeder
• Güvenlik Seviyesi:
  • 3^8 = 6,561 farklı adres kombinasyonu
  • Basit uygulamalar için yeterli, ancak kritik güvenlik uygulamaları için sınırlı
  • Modern sistemlerde rolling-code teknolojisi daha güvenlidir
• Pratik Uygulamalar:
  • Ev otomasyonu ve oyuncak kumandaları için yeterli güvenlik
  • Adres pinlerini sadece floating bırakmak yerine, aktif kodlama kullanın
  • Yüksek güvenlik gerektiren uygulamalarda ek şifreleme veya rolling-code sistemleri düşünün

---

Paket İçeriği

• PT2260 R4S SMD Encoder Entegresi

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
