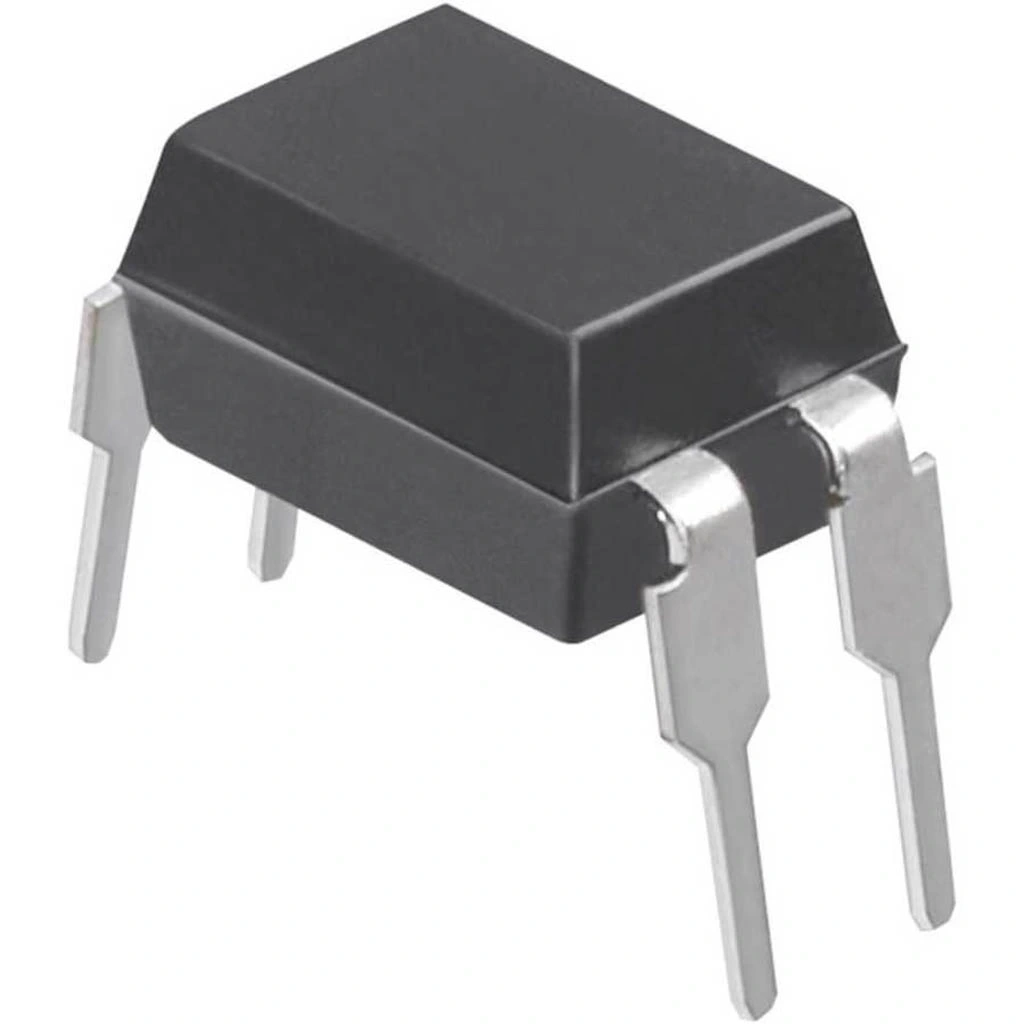

PS2501-1 (NEC2501) Fototransistör Çıkış Optokuplör Dip-4
PS2501-1 (NEC2501) Fototransistör Çıkış Optokuplör Dip-4, yüksek kaliteli elektriksel izolasyon sağlayan güvenilir bir optokuplör entegresidir. İçerisinde bir kızılötesi LED ve bir fototransistör içeren bu komponent, farklı potansiyellerdeki devreleri galvanik olarak birbirinden izole ederken sinyal aktarımını sağlar.
DIP-4 paket formunda sunulan bu entegreler kategorisindeki ürün, özellikle endüstriyel otomasyon, güç kaynakları ve haberleşme sistemlerinde kullanılmak üzere tasarlanmıştır. 5000 Vrms izolasyon gerilimi ile yüksek güvenlik gerektiren uygulamalarda ideal performans sunar.
Optokuplör entegreleri arasında sıklıkla tercih edilen PS2501-1, Renesas (eski NEC) tarafından üretilen, yüksek oranda akım transferi (CTR) ve düşük giriş akımı özelliklerine sahip bir modeldir. Breadboard uyumlu yapısı ve kolay kullanımı ile prototip geliştirmede ve endüstriyel uygulamalarda yaygın şekilde kullanılmaktadır.
Teknik Özellikler
PS2501-1 (NEC2501) Fototransistör Çıkış Optokuplör Dip-4'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: DIP-4 (Dual In-line Package)
- İzolasyon Gerilimi: 5000 Vrms (min.)
- Akım Transfer Oranı (CTR): %50-600 (IF=5mA, VCE=5V)
- Giriş İleri Gerilimi (VF): 1.25V (tipik), 1.4V (maks.)
- Giriş İleri Akımı (IF): 50mA (maks.)
- Ters Gerilim (VR): 5V
- Kollektör-Emitör Gerilimi (VCEO): 80V
- Emitör-Kollektör Gerilimi (VECO): 7V
- Kollektör Akımı (IC): 50mA (maks.)
- Kollektör-Emitör Doyma Gerilimi (VCE(sat)): 0.2V (tipik, IF=10mA, IC=2mA)
- Kesim Frekansı (fc): 80kHz (tipik)
- Yükselme Zamanı (tr): 4μs (tipik)
- Düşme Zamanı (tf): 3μs (tipik)
- Giriş-Çıkış Kapasitesi (Cio): 0.6pF (tipik)
- İzolasyon Direnci (RISO): 10^11 Ω (min.)
- Çalışma Sıcaklığı: -30°C ile +100°C arası
- Depolama Sıcaklığı: -55°C ile +125°C arası
- Paket Boyutları: 4.58mm x 3.18mm x 4.8mm
- Pin Konfigürasyonu:
- Pin 1: Anot
- Pin 2: Katot
- Pin 3: Emitör
- Pin 4: Kollektör
- RoHS Uyumluluk: Evet
- Üretici: Renesas (eski NEC) / CEL
Kullanım Alanları
PS2501-1 (NEC2501) Fototransistör Çıkış Optokuplör Dip-4'ün kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Kontrol
- PLC ve endüstriyel otomasyon sistemleri
- Motor kontrol devreleri
- Röle izolasyon devreleri
- Sensör arayüzleri
- Endüstriyel güvenlik sistemleri
Güç Elektroniği
- Anahtarlamalı güç kaynakları (SMPS)
- UPS sistemleri
- Güneş enerjisi invertörleri
- Batarya şarj sistemleri
- Yüksek güç izolasyon arayüzleri
Haberleşme Sistemleri
- RS-232/RS-485 izolasyon devreleri
- MIDI arayüzleri
- Endüstriyel veri yolu izolasyonu
- Dijital sinyal izolasyonu
- Medikal cihaz arayüzleri
Avantajlar ve Özellikler
PS2501-1 (NEC2501) Fototransistör Çıkış Optokuplör Dip-4'ün sağladığı avantajlar ve çözümler.
- Yüksek İzolasyon: 5000 Vrms galvanik izolasyon
- Geniş CTR Aralığı: %50-600 akım transfer oranı
- Kullanım Kolaylığı: DIP-4 paket ile breadboard uyumluluğu
- Yüksek Güvenilirlik: Uzun ömürlü Renesas/NEC kalitesi
- Geniş Çalışma Sıcaklığı: -30°C ile +100°C arası
- Düşük Giriş Akımı: Verimli enerji kullanımı
- Düşük Giriş-Çıkış Kapasitesi: Mükemmel gürültü bağışıklığı
- Yüksek Gürültü Reddi: Zorlu elektromanyetik ortamlarda çalışabilme
- RoHS Uyumluluğu: Çevre dostu yapı
- Endüstri Standardı: Yaygın pin yapısı ve kolay bulunabilirlik
Devre Tasarımı ve Uygulama
PS2501-1 (NEC2501) Fototransistör Çıkış Optokuplör Dip-4 ile devre tasarımı ve uygulama bilgileri.
İpucu: LED akımını sınırlamak için her zaman uygun seri direnç kullanın.
Temel Uygulama Devresi:
- Giriş (LED) Kısmı:
- 5V giriş için 330Ω-470Ω seri direnç
- 3.3V giriş için 180Ω-220Ω seri direnç
- 12V giriş için 1kΩ-1.2kΩ seri direnç
- Önerilen çalışma akımı: 5-10mA
- Çıkış (Transistör) Kısmı:
- Dijital uygulamalar için 4.7kΩ-10kΩ pull-up direnci
- Anahtarlama uygulamaları için 1kΩ-2.2kΩ
- Yük akımı: 10mA'den az olmalı (ideal performans için)
Mikroişlemci Arayüzü İçin:
- Giriş sinyali: 3.3V veya 5V mantık seviyesi
- Giriş direnci: 3.3V için 220Ω, 5V için 470Ω
- Çıkış pull-up: 10kΩ (düşük güç uygulamaları için)
- Hızlı anahtarlama için düşük değerli pull-up (4.7kΩ)
- Gürültü bağışıklığı için 100nF bypass kapasitörü
Sorun Giderme ve İpuçları
PS2501-1 (NEC2501) Fototransistör Çıkış Optokuplör Dip-4 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Çıkış Yok: LED akımını ve polariteyi kontrol edin, seri direnci ölçün
- Kararsız Çıkış: Pull-up direncini kontrol edin, değeri artırın veya azaltın
- Aşırı Isınma: LED akımını azaltın, maksimum değerleri aşmadığınızdan emin olun
- Yavaş Tepki: Pull-up direncini azaltın, giriş akımını optimize edin
- Yüksek Seviyede Kalma: LED akımının yeterli olduğundan emin olun
Uygulama İpuçları
- Uzun kablo gerektiren uygulamalarda her iki tarafta da filtreleme yapın
- Analog uygulamalar için doğrusallık gerektiren özel optokuplörler tercih edin
- PCB tasarımında giriş ve çıkış devreleri arasında en az 3mm mesafe bırakın
- Yüksek hızlı uygulamalar için hızlı anahtarlama tekniklerini kullanın
- AC sinyal izolasyonu için giriş tarafında köprü diyot düzeni kullanın
- Aşırı gerilim koruması için giriş tarafında zener diyot ekleyin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve optokuplör entegreleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve test edilmiş ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
PS2501-1 ve NEC2501 arasında fark var mı?
Hayır, NEC2501 eskiden kullanılan bir isim olup, Renesas firmasının satın almasından sonra PS2501-1 olarak adlandırılmıştır. Teknik özellikleri aynıdır.
Bu optokuplör PC817 yerine kullanılabilir mi?
Evet, pin uyumluluğu ve benzer elektriksel özellikleri sayesinde doğrudan PC817 yerine kullanılabilir. Genellikle daha yüksek CTR değeri sunar.
PS2501-1'in CTR değeri ne anlama gelir?
CTR (Current Transfer Ratio), kollektör akımının LED akımına oranıdır. %50-600 aralığı, 5mA LED akımında 2.5mA-30mA kollektör akımı sağlayabileceğini gösterir.
5000V izolasyon voltajı neden önemlidir?
Yüksek gerilim hatlarına yakın, elektrik dalgalanmalarına maruz kalan veya insan güvenliğinin kritik olduğu uygulamalarda koruma sağlar.
Anahtarlama hızı ne kadardır?
Yaklaşık 80kHz kesim frekansı ile orta hızlı uygulamalar için uygundur. Yükselme zamanı 4μs, düşme zamanı 3μs civarındadır.
PS2501-1 AC sinyalleri izole edebilir mi?
Doğrudan AC sinyali izole edemez. Giriş tarafında köprü diyot düzeni kullanılarak AC sinyaller izole edilebilir.
Bu optokuplör için uygun seri direnç nasıl hesaplanır?
R = (Vgiriş - VF) / IF formülü kullanılır. 5V için 10mA akımda: R = (5V - 1.25V) / 0.01A = 375Ω, pratik değer olarak 390Ω seçilebilir.
Neden mikrodenetleyici uygulamalarında optokuplör kullanılır?
Yüksek voltajlı devrelerden mikrodenetleyiciyi korumak, gürültüyü azaltmak ve farklı toprak potansiyellerini izole etmek için tercih edilir.
