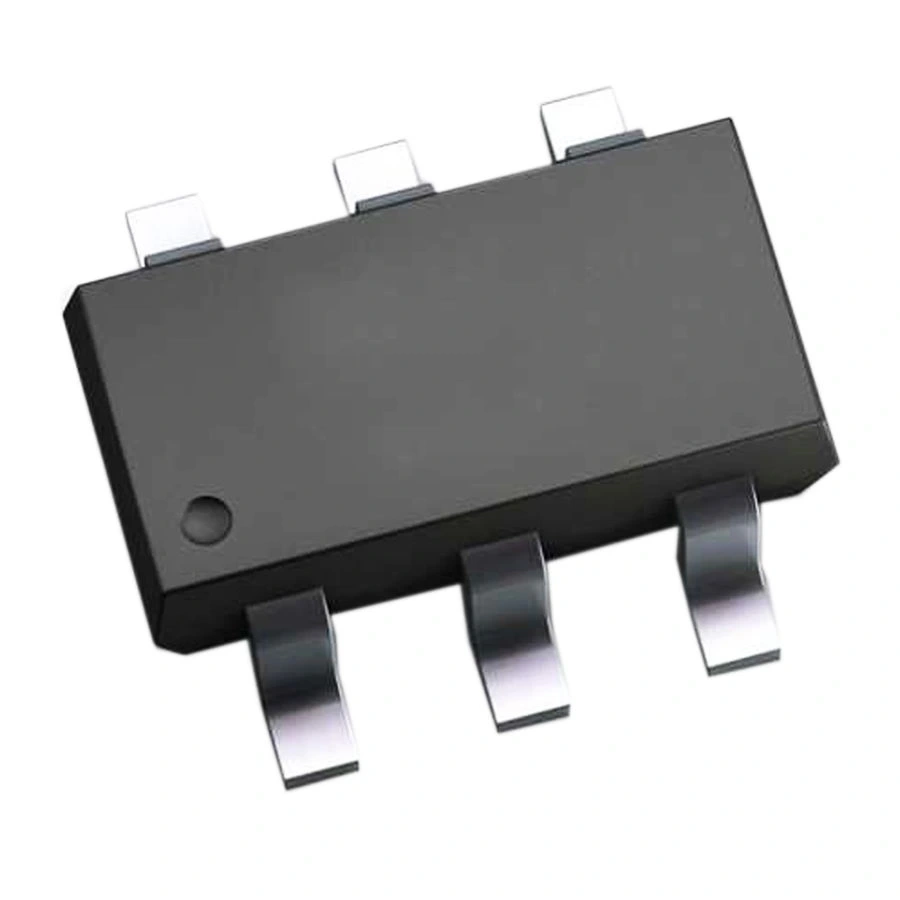

PIMN31-115 SOT457 SMD Transistör

PIMN31-115 SOT457 SMD Transistör

PIMN31-115, yüksek hızlı anahtarlama uygulamaları için tasarlanmış N-kanal enhancement mode MOSFET transistördür. SOT457 (SC-74, TSOP-6) SMD paketinde sunulan bu transistör, düşük RDS(on) değeri ve 30V'luk drain-source voltaj değeri ile çeşitli düşük güç uygulamalarında ideal bir seçimdir.

MOSFET teknolojisinin avantajları ile üretilen bu elektronik komponent, yüksek hızlı anahtarlama, düşük güç tüketimi ve yüksek akım taşıma kapasitesi gerektiren modern elektronik devrelerde sıklıkla tercih edilmektedir.

Kompakt boyutları ve güçlü anahtarlama performansı sayesinde PIMN31-115, taşınabilir cihazlar, güç yönetimi sistemleri ve çeşitli yük sürücü uygulamalarında kullanılan transistör ailesi içinde önemli bir yere sahiptir.

Teknik Özellikler

PIMN31-115 SOT457 SMD Transistör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Nexperia / Zetex
• Transistör Tipi: N-Kanal MOSFET
• Paket / Kılıf: SOT457 (SC-74, TSOP-6)
• Drain-Source Voltajı (V_DSS): 30V
• Gate-Source Voltajı (V_GS): ±20V
• Sürekli Drain Akımı (I_D): 4.3A (25°C'de)
• Puls Drain Akımı (I_DM): 17A (puls)
• Drain-Source On Direnci (R_DS(on)): 31mΩ (V_GS=10V'da)
• Drain-Source On Direnci (R_DS(on)): 40mΩ (V_GS=4.5V'da)
• Gate Eşik Voltajı (V_GS(th)): 1.4V - 2.1V
• Total Gate Yükü (Q_g): 5nC (tipik)
• Gate-Source Yükü (Q_gs): 1.1nC (tipik)
• Gate-Drain Yükü (Q_gd): 1.2nC (tipik)
• Giriş Kapasitansı (C_iss): 380pF (tipik)
• Çıkış Kapasitansı (C_oss): 70pF (tipik)
• Geri Transfer Kapasitansı (C_rss): 35pF (tipik)
• Turn-On Gecikmesi (t_d(on)): 6ns (tipik)
• Turn-Off Gecikmesi (t_d(off)): 17ns (tipik)
• Güç Dağılımı (P_d): 1.25W (25°C'de)
• Çalışma Sıcaklık Aralığı: -55°C ile +150°C arası
• Termal Direnç (Junction to Ambient): 100°C/W
• Maksimum Jonksiyon Sıcaklığı (T_j): 150°C
• Paket Boyutları: 2.0mm x 1.25mm x 0.95mm (yaklaşık)
• Pin Yapılandırması: 1,2,6-Drain; 3-Gate; 4,5-Source
• Dielektrik Dayanımı: 55V
• ESD Koruması: 1kV (HBM)
• RoHS Uyumluluğu: Evet
• Drain-Source Gövde Diyodu İleri Voltajı: 0.9V (tipik)
• Ağırlık: 0.008g (yaklaşık)
• Montaj Şekli: Yüzey Montaj (SMD/SMT)

Kullanım Alanları

PIMN31-115 SOT457 SMD Transistör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Yönetimi Uygulamaları

• DC-DC dönüştürücüler
• Batarya yönetim sistemleri
• Yük anahtarlama devreleri
• Güç dağıtım kontrolleri
• Düşük voltaj motor sürücüleri

Sinyal İşleme ve Kontrol

• Yüksek hızlı dijital arayüzler
• PWM kontrol devreleri
• LED sürücü devreleri
• Sinyal anahtarlama uygulamaları
• Buffer katları

Taşınabilir Elektronik

• Mobil cihaz güç yönetimi
• Akıllı sensör sistemleri
• Kablosuz haberleşme modülleri
• Giyilebilir teknoloji ürünleri
• IoT cihazları güç kontrolü

Avantajlar ve Özellikler

PIMN31-115 SOT457 SMD Transistör'ün sağladığı avantajlar ve çözümler.

• Ultra Kompakt Paket: Yüksek montaj yoğunluğuna sahip PCB tasarımları için ideal
• Düşük RDS(on): 31mΩ direnç ile düşük güç kaybı ve ısınma
• Yüksek Akım Kapasitesi: 4.3A sürekli akım ile güçlü yük sürüşü
• Hızlı Anahtarlama: Düşük gate yükü ve kısa gecikmeler ile yüksek frekanslı çalışma
• Düşük Gate Sürüş Gereksinimi: 4.5V'da bile düşük dirençle çalışabilme
• Geniş SOA (Safe Operating Area): Güvenilir çalışma için geniş güvenli çalışma alanı
• Çoklu Drain Pinleri: 3 adet drain pini ile iyileştirilmiş termal performans
• Çoklu Source Pinleri: 2 adet source pini ile optimize edilmiş akım dağılımı
• Yüksek Enerji Verimliliği: Düşük anahtarlama kayıpları ve iletim direnci
• Geniş Çalışma Sıcaklık Aralığı: -55°C ile +150°C arası çalışma imkanı

Uygulama ve Devre Tasarımı

PIMN31-115 SOT457 SMD Transistör ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

N-Kanal MOSFET Anahtarlama Devresi:

• Gate Direnci: 10Ω-100Ω (anahtarlama hızını kontrol eder)
• Pull-down Direnci: 10kΩ-100kΩ (istenmeyen tetiklemeleri önler)
• Gate Koruma: 15V Zener diyot ile aşırı voltaj koruması
• Drain Bağlantısı: Yüke doğrudan bağlantı (high-side için bootstrap gerekir)
• Snubber Devresi: Yüksek hızlı anahtarlama için RC snubber eklenebilir

Buck Dönüştürücü Uygulaması:

• Gate Sürücü: Özel MOSFET sürücü IC veya totem-pole çıkışlı sürücü
• Anahtarlama Frekansı: 100kHz-2MHz arası (düşük kapasitans avantajı)
• Bobin: Düşük ESR değerine sahip indüktör
• Çıkış Filtresi: LC filtre ile düzgün çıkış voltajı
• Serbest Döngü Diyodu: Schottky diyot veya senkron düzeltme

Paralel Konfigürasyon:

• Gate Bağlantısı: Her transistöre ayrı gate direnci (1Ω-10Ω)
• Drain Bağlantısı: Doğrudan ortak noktaya
• Source Bağlantısı: Her transistör için küçük eşitleme direnci (0.1Ω-1Ω)
• Avantaj: Akım taşıma kapasitesinin artması ve termal dağılımın iyileşmesi
• Dikkat Edilecek Nokta: PCB düzeninde simetrik yerleşim önemlidir

Sorun Giderme ve İpuçları

PIMN31-115 SOT457 SMD Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: PCB'de drain pinleri için geniş bakır alan oluşturun ve termal via'lar ekleyin.
• Miller Etkisi Salınımları: Gate direncini artırın veya RC snubber devresi ekleyin.
• Yavaş Anahtarlama: Gate sürücü akımını artırın ve gate yolunu kısaltın.
• İstenmeyen Tetikleme: Gate pull-down direnci ekleyin ve parazitik endüktansı azaltın.
• ESD Hasarı: Gate-source arasına koruyucu zener diyot yerleştirin.

SOT457 Lehimleme İpuçları

• Küçük paket boyutu için hassas sıcak hava istasyonu veya reflow kullanın
• Lehim pastası miktarını dikkatle ayarlayın, fazlası köprülenmeye yol açabilir
• Uygun flux kullanımı lehimlemeyi kolaylaştırır
• Pin 1 işaretine dikkat ederek doğru yönlendirmeyi sağlayın
• Lehimleme sonrası temizlikte izopropil alkol kullanın
• Küçük SMD cımbızı veya vakumlu tutucu ile yerleştirme yapın

Paket İçeriği

• PIMN31-115 SOT457 SMD Transistör
