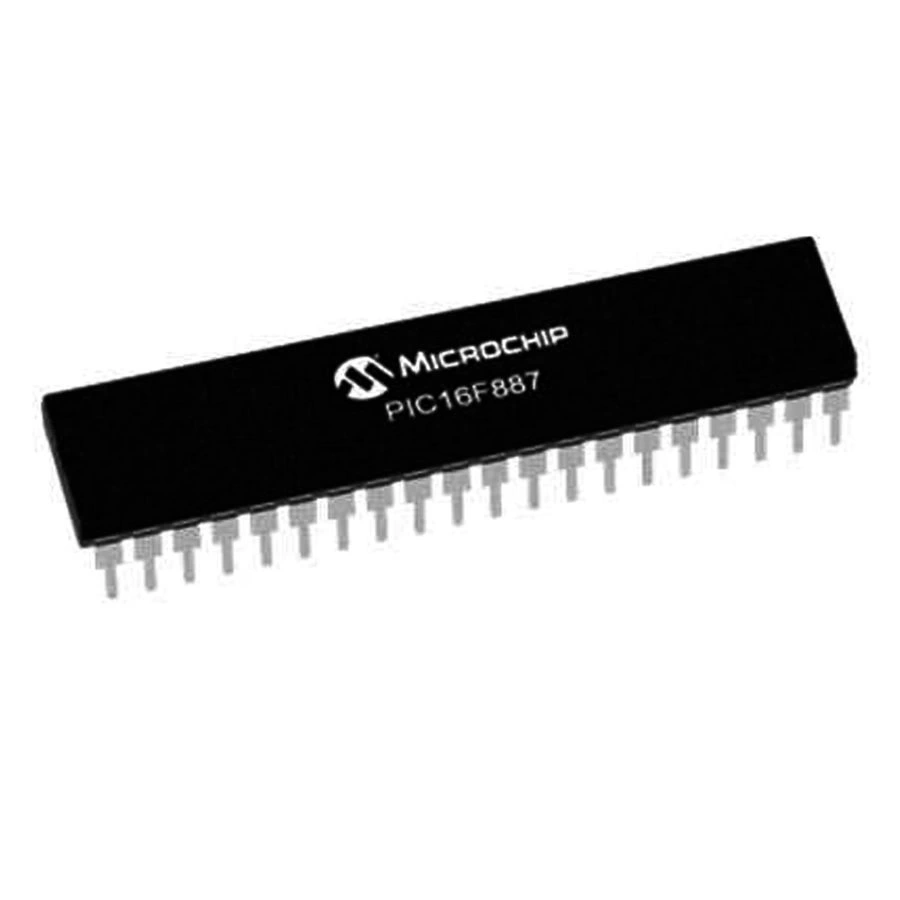

PIC16F887-I/P PDIP-40 8-Bit 20MHz Mikrodenetleyici

PIC16F887-I/P PDIP-40 8-Bit 20MHz Mikrodenetleyici

PIC16F887-I/P, Microchip'in güçlü 8-bit mikrodenetleyicisidir. PDIP-40 paketinde sunulan bu çip, 20MHz'e kadar çalışma frekansı ve zengin çevre birimleriyle gömülü sistemler için mükemmel bir seçimdir.

14 kanallı 10-bit ADC, çoklu haberleşme modülleri ve geniş I/O pin yapısı sayesinde bu mikrodenetleyici. elektronik projeleriniz için gelişmiş işlem kapasitesi ve esneklik sunar.

Elektronik Komponentler kategorimizin popüler ürünlerinden olan bu işlemci, enerji verimliliği ve güçlü performans özellikleriyle bilinir. Microchip PIC Mikrodenetleyici ailesinin bu çok yönlü üyesi, geniş kullanım alanlarına sahiptir.

Teknik Özellikler

PIC16F887-I/P Mikrodenetleyicinin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Ürün Serisi: PIC16F
• Model: PIC16F887
• Paket Tipi: PDIP-40
• Bellek Tipi: Flash
• Program Belleği: 14 KB
• RAM: 368 Bayt
• EEPROM: 256 Bayt
• CPU Hızı: 20 MHz Maksimum
• I/O Pin Sayısı: 35
• ADC: 14 Kanal, 10-bit
• Osilatör: Dahili 8MHz. harici 20MHz'e kadar
• Zamanlayıcılar: 3 (8/16-bit)
• PWM Kanalları: 2, Enhanced PWM
• Haberleşme Arayüzleri: USART, SPI, I²C
• Özel Özellikler: Brown-out Reset, Power-on Reset, Watchdog Timer
• Çalışma Voltajı: 2.0V - 5.5V
• Çalışma Sıcaklığı: -40°C ile +85°C
• Güç Tüketimi: ~0.2mA (@ 4MHz, 2.0V, tipik)
• Paketleme: Tüp (Tube)

Bağlantı ve Kullanım

PIC16F887-I/P Mikrodenetleyicinin bağlantısı ve programlanması hakkında bilgiler.

PIC16F887 mikrodenetleyicisinin devreye entegrasyonu için aşağıdaki adımları izleyin:

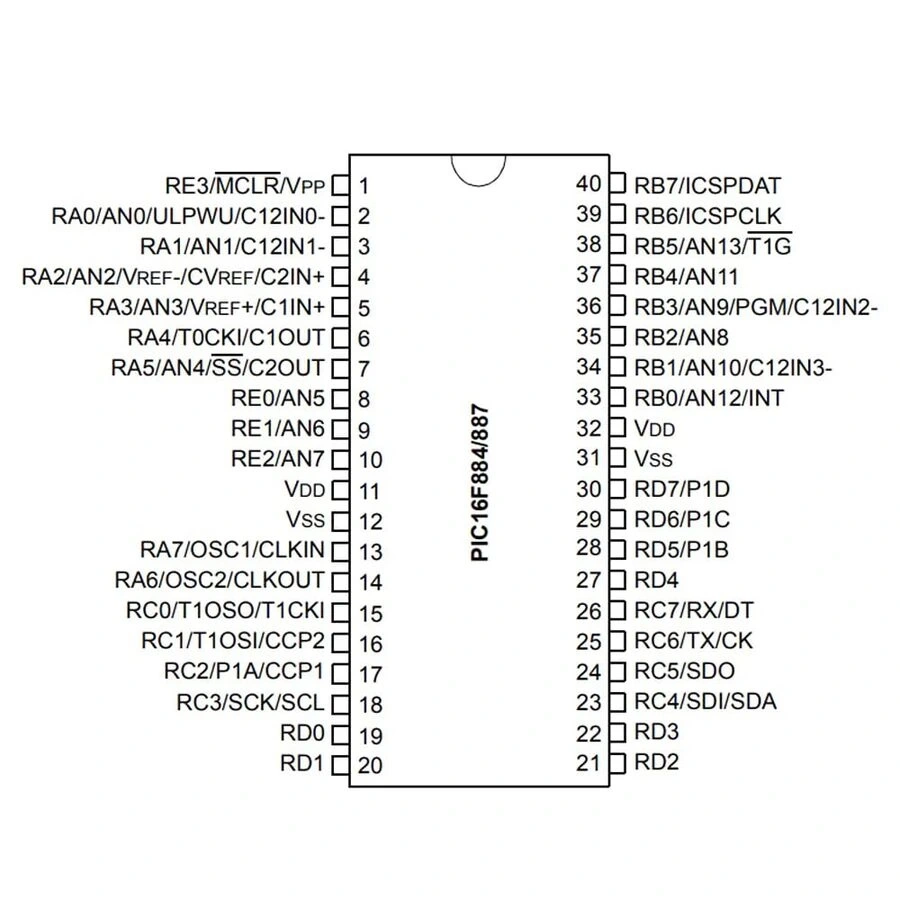

1. Güç Bağlantısı: VDD (11, 32) pinlerini 5V veya 3.3V'a, VSS (12, 31) pinlerini GND'ye bağlayın.
2. Osilatör: Harici kristal kullanırken OSC1/CLKIN (13) ve OSC2/CLKOUT (14) pinlerine kristali ve uygun kapasitörleri bağlayın.
3. MCLR: MCLR/VPP (1) pinini 10K direnç üzerinden VDD'ye bağlayın (active-high reset için).
4. Programlama: ICSP bağlantısı için PGD (40), PGC (39), VDD, VSS ve MCLR pinlerini programlayıcıya bağlayın.
5. I/O Pinleri: Proje ihtiyaçlarınıza göre diğer I/O pinlerini bağlayın.

Programlama için MPLAB X IDE ve XC8 C derleyicisi veya mikroC, HITECH C gibi alternatif yazılımları kullanabilirsiniz. ICSP (In-Circuit Serial Programming) teknolojisi sayesinde, entegre devredeyken doğrudan programlama yapabilirsiniz.

ADC gibi analog modülleri kullanırken, güç hatlarına uygun bypass kapasitörleri (genellikle 100nF) eklenmesi, gürültüyü azaltır ve daha doğru analog ölçümler sağlar.

Oscillator yapılandırmasını MPLAB X'in konfigürasyon bitleri bölümünden veya programınızın başında #pragma config direktifleri ile ayarlayabilirsiniz.

Kullanım Senaryoları

• Temel Uygulama: LED kontrol, buton okuma, basit otomasyon projeleri
• Sensör Uygulamaları: Sıcaklık, nem, basınç ölçümü ve veri toplanması
• Haberleşme: UART, SPI, I2C protokolleri ile diğer cihazlarla iletişim
• Motor Kontrolü: PWM çıkışları ile DC motor, servo motor kontrolü

Uygulama Alanları

PIC16F887-I/P Mikrodenetleyicinin kullanılabileceği çeşitli alanlar.

Endüstriyel Kontrol

• Otomatik kontrol sistemleri
• Sensör veri toplama ve işleme
• Makine kontrol panelleri
• PLC sistemleri
• Enerji yönetim sistemleri

Tüketici Elektroniği

• Akıllı ev cihazları
• Oyuncak ve hobiler
• Uzaktan kumanda sistemleri
• Pil şarj kontrol üniteleri
• LED aydınlatma kontrolleri

Eğitim ve Prototipleme

• Eğitim kartları ve kitleri
• Öğrenci projeleri
• Hızlı prototipleme
• Devre tasarım doğrulama
• Algoritma test platformları

Proje Örnekleri

PIC16F887-I/P Mikrodenetleyici kullanılarak yapılabilecek projeler.

Dijital Termometre ve Nem Ölçer

PIC16F887'nin ADC özelliğini kullanarak DHT11 veya DHT22 gibi sıcaklık ve nem sensörlerinden veri toplayabilen bir sistem tasarlayabilirsiniz. Mikrodenetleyicinin işlem gücü, sensör verilerini işleyip kullanıcı dostu bir formatta sunmanıza olanak tanır.

Toplanan veriler, 16x2 LCD ekran üzerinde gösterilebilir. UART haberleşme modülünü kullanarak verileri bilgisayara aktarabilir veya Bluetooth modülü ekleyerek mobil cihazlara iletebilirsiniz.

Sistem, belirli sıcaklık ve nem eşiklerinde alarm verebilir veya röle kontrolü ile iklimlendirme sistemlerini otomatik olarak devreye sokabilir. EEPROM, maksimum ve minimum değerleri depolamak için kullanılabilir.

Mikro Motor Kontrol Ünitesi

PIC16F887'nin PWM modüllerini kullanarak, DC motorlar, servo motorlar veya step motorları kontrol eden kompakt bir ünite geliştirebilirsiniz. Potansiyometre veya harici komutlar ile motor hızını ve yönünü ayarlayabilirsiniz.

I2C veya SPI arayüzü üzerinden, ana kontrol sisteminden komutları alabilir. Böylece, daha büyük sistemlerin içinde modüler bir motor kontrol birimi olarak kullanılabilir.

Motor akımı ve gerilimi gibi parametreler, ADC kullanılarak izlenebilir ve aşırı yük durumlarında koruma sağlanabilir. Watchdog timer özelliği sayesinde, sistem kilitlenmelere karşı korunur ve güvenli operasyon sağlanır.

Akıllı Bahçe Sulama Sistemi

PIC16F887 kullanarak, toprak nemi, ortam sıcaklığı ve ışık seviyesini ölçen ve bu verilere göre otomatik sulama yapan bir sistem geliştirebilirsiniz. Mikrodenetleyicinin çoklu ADC kanalları, farklı sensörlerden eş zamanlı veri toplanmasını sağlar.

Sulama zamanlarını kontrol etmek için, dahili RTC (Gerçek Zamanlı Saat) modülünü veya harici bir RTC entegresi kullanabilirsiniz. Zamanlama bilgileri EEPROM'da saklanabilir ve elektrik kesintilerine karşı korunabilir.

Sistemin durumunu izlemek için LCD ekran kullanılabilir veya UART üzerinden bir GSM modülü ile uzaktan SMS kontrolü eklenebilir. PWM çıkışları, su vanalarını veya su pompalarını hassas bir şekilde kontrol edebilir.

Sorun Giderme ve İpuçları

PIC16F887-I/P Mikrodenetleyici kullanırken karşılaşılabilecek sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hatası: Entegre programlanamıyorsa, MCLR pin bağlantısını kontrol edin, programlayıcı yazılımının güncel olduğundan emin olun, ve ICSP kablolarının doğru bağlandığını doğrulayın.
• Osilatör Sorunu: Çip çalışmıyorsa, osilatör konfigürasyon bitlerini kontrol edin. Harici osilatör kullanıyorsanız, kristal ve kapasitörlerin doğru bağlandığından emin olun.
• Reset Problemi: Sürekli reset atıyorsa, güç kaynağının stabil olduğunu kontrol edin, bypass kapasitörlerini ekleyin ve Brown-out Reset ayarlarını gözden geçirin.
• ADC Okuma Sorunları: Hatalı analog okumalar alıyorsanız, referans voltajını kontrol edin, analog pinlerin dijital giriş olarak yapılandırılmadığından emin olun ve ADCON registrını doğru ayarlayın.
• I/O Pin Çalışmıyor: Pin yönlendirme ayarlarını (TRIS registrları) kontrol edin, ilgili portta analog fonksiyonun devre dışı bırakıldığından emin olun.

Performans İpuçları

• Tüm güç pinlerinde 100nF bypass kapasitörleri kullanarak, gürültüyü minimize edin.
• Analog ve dijital toprakları doğru şekilde ayırarak, hassas ölçümlerde paraziti azaltın.
• İnterruptları etkin kullanarak, CPU'nun boşta bekleme süresini azaltın ve enerji tasarrufu sağlayın.
• Kritik uygulamalarda Watchdog Timer'ı aktif tutarak, sistem kilitlenmelerine karşı önlem alın.
• PORTx ve LATx registrlarının doğru kullanımına dikkat ederek, Read-Modify-Write sorunlarından kaçının.

Paket İçeriği

• 1 adet PIC16F887-I/P PDIP-40 8-Bit 20MHz Mikrodenetleyici
