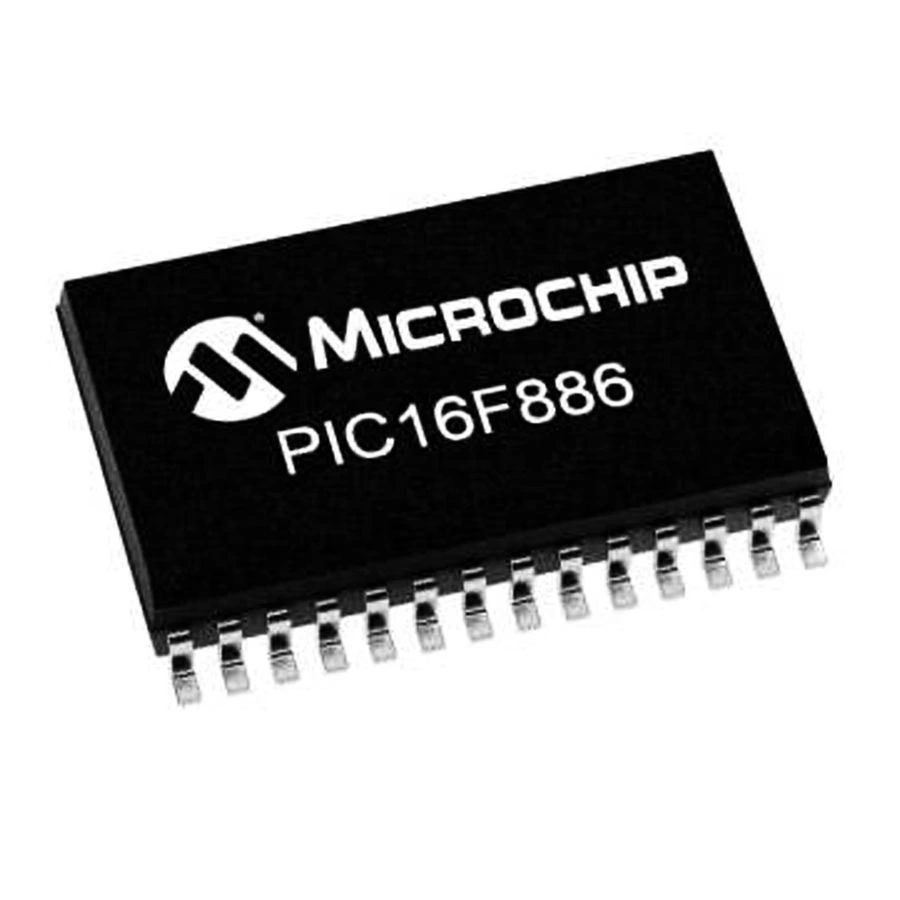

PIC16F886-I/SO SMD SOIC-28 8-Bit 20 MHz Mikrodenetleyici
PIC16F886-I/SO, Microchip firmasının popüler 8-bit mikrodenetleyici ailesinin kompakt bir üyesidir. SOIC-28 SMD paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile geniş uygulama alanına hizmet eder.
14KB program belleği, 368 bayt RAM ve 256 bayt EEPROM ile donatılan bu mikrodenetleyiciler, çeşitli projelerde güvenilir performans sunar.
Zengin analog özelliklere sahip olan PIC16F886-I/SO, elektronik komponentler arasında Microchip PIC mikrodenetleyici ailesinin kullanımı kolay ve çok yönlü bir üyesidir.
Teknik Özellikler
PIC16F886-I/SO SMD SOIC-28 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Microchip Technology
- Mikrodenetleyici Serisi: PIC16F
- Model: PIC16F886-I/SO
- İşlemci Mimarisi: 8-Bit RISC
- Maksimum Çalışma Frekansı: 20 MHz
- Program Belleği Tipi: Flash
- Program Belleği Boyutu: 14 KB (8K x 14-bit kelime)
- RAM Belleği: 368 Bayt
- EEPROM Belleği: 256 Bayt
- I/O Pin Sayısı: 24
- ADC Kanalları: 11 (10-bit)
- PWM Kanalları: 2
- Seri Haberleşme: 1 x EUSART, 1 x MSSP (SPI/I²C)
- Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
- Komparatörler: 2
- Kesme (Interrupt) Kaynakları: 14
- Çalışma Gerilimi: 2.0V - 5.5V
- Paket Tipi: SOIC-28 (SMD)
- Pin Sayısı: 28
- Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
- Watchdog Timer: Var
- Brown-out Reset: Programlanabilir
- Power-up Timer: Var
- Oscillator Start-up Timer: Var
- Dahili Osilatör: 8 MHz (INTOSC), 31 kHz (LFINTOSC)
- Analog Modüller: ADC, komparatör, gerilim referansı
- Capture/Compare/PWM Modülü: 1
- Enhanced Capture/Compare/PWM Modülü: 1
- ICSP (In-Circuit Serial Programming): Var
- Güç Tüketimi (Aktif): ~2.1mA @ 5V, 4MHz
- Güç Tüketimi (Sleep):<1µA @ 5V
- Programlama Döngüsü: 100,000 yazma/silme
- Veri Saklama Süresi: 40+ yıl
- RoHS Uyumluluğu: Evet

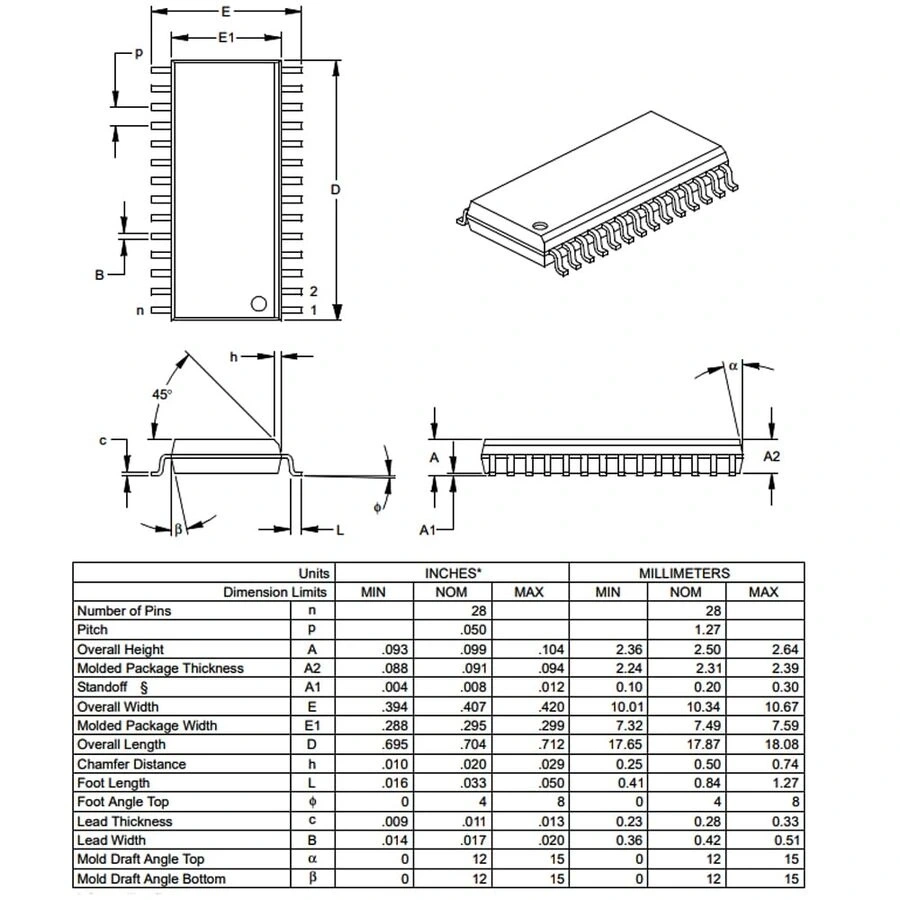

- Kılıf Boyutları: 17.9mm x 7.5mm x 2.3mm
Kullanım Alanları
PIC16F886-I/SO SMD SOIC-28 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Endüstriyel Kontrol
- Sensör arayüzleri
- Küçük otomasyon sistemleri
- Motor kontrol devreleri
- Sıcaklık ve nem monitörleri
- Endüstriyel zamanlayıcılar
Tüketici Elektroniği
- Akıllı ev cihazları
- Uzaktan kumanda sistemleri
- LED aydınlatma kontrolörleri
- Pil şarj kontrol üniteleri
- Küçük elektronik oyuncaklar
Eğitim ve Hobi Projeleri
- Mikrodenetleyici eğitim kartları
- Elektronik ölçüm cihazları
- Robot projeleri
- Otomasyon sistemleri
- Veri toplama ve kayıt cihazları
Avantajlar ve Özellikler
PIC16F886-I/SO SMD SOIC-28 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.
- Kompakt SOIC-28 Paketi: Daha az yer kaplayan SMD tasarım ile PCB alanı tasarrufu
- Zengin Analog Özellikler: 11 kanal 10-bit ADC ve 2 komparatör ile kapsamlı analog işleme
- Dahili Osilatör: Harici komponent gerektirmeyen iç saat kaynakları
- Düşük Güç Tüketimi: nanoWatt XLP teknolojisi ile düşük enerji kullanımı
- Çoklu Haberleşme: EUSART ve MSSP (SPI/I²C) modülleri ile farklı iletişim seçenekleri
- Geniş Voltaj Aralığı: 2.0V - 5.5V çalışma voltajı esnekliği
- Endüstriyel Sıcaklık Derecesi: -40°C ile +85°C arası güvenilir çalışma
- Dahili EEPROM: 256 bayt kalıcı veri saklama kapasitesi
- Programlama Kolaylığı: ICSP ile devre üzerinde programlama imkanı
- Geniş Geliştirme Desteği: Kapsamlı dökümanlar ve hazır yazılım kütüphaneleri
Programlama ve Geliştirme
PIC16F886-I/SO SMD SOIC-28 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.
İpucu: PIC16F886 programlamaya başlarken, konfigürasyon bitlerinin doğru ayarlanması kritik önem taşır. Özellikle osilatör seçimi ve MCLR pin ayarları, projenizin çalışmasını doğrudan etkiler. Dahili 8MHz osilatör, çoğu uygulama için yeterlidir ve harici kristal ihtiyacını ortadan kaldırır. Analog pinleri dijital I/O olarak kullanmak istediğinizde, ilgili ANSEL ve ANSELH bitlerini temizlemeyi unutmayın. SOIC-28 paketin breadboard üzerinde test edilmesi için adaptör kartı kullanılması önerilir.
Programlama için gerekli ortam ve araçlar:
- MPLAB X IDE (entegre geliştirme ortamı)
- MPLAB XC8 C derleyicisi
- PICkit 3/4 veya MPLAB ICD programlayıcı/debugger
- MikroC PRO, HI-TECH C veya diğer PIC uyumlu C derleyicileri
- SOIC-28 adaptör kartı veya SMD programlama soketi
- Assembly dili için MPASM assembler
- ICSP (In-Circuit Serial Programming) bağlantısı
- Güç kaynağı (2.0V - 5.5V arası)
- Harici kristal (opsiyonel, dahili osilatör ile de kullanılabilir)

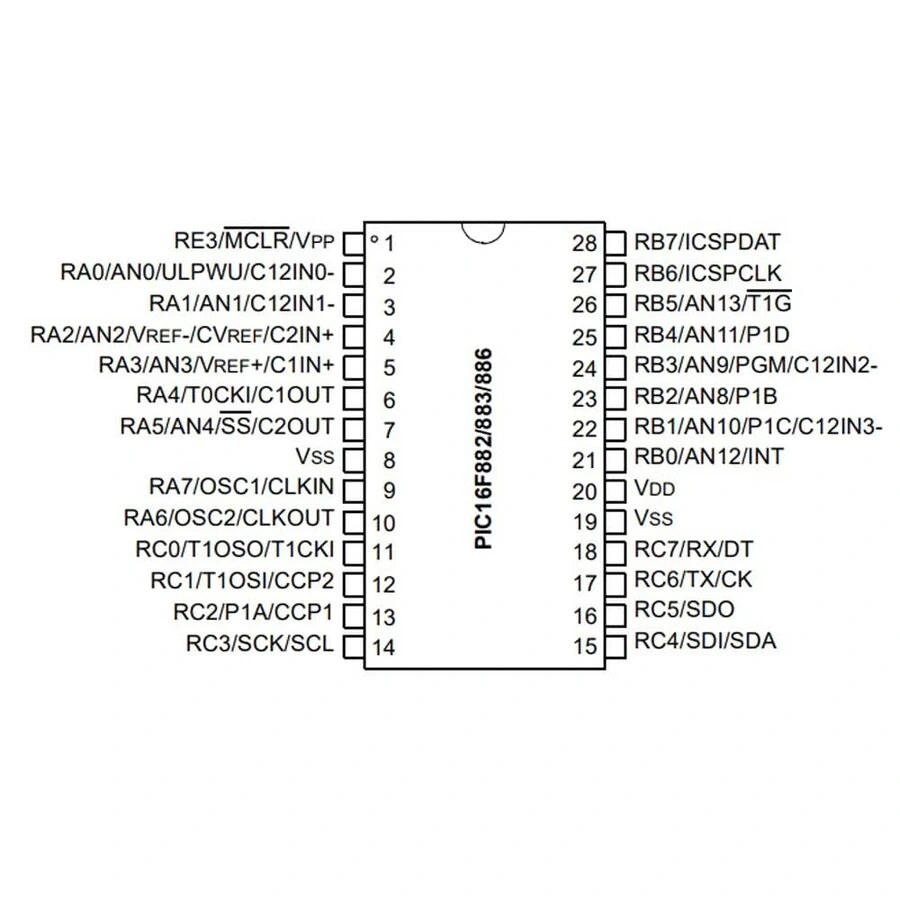

Önemli port fonksiyonları:
- PORTA (RA0-RA7): Dijital I/O, ADC, MCLR, Vref
- PORTB (RB0-RB7): Dijital I/O, interrupt-on-change, I²C
- PORTC (RC0-RC7): Dijital I/O, PWM, EUSART, SPI
- MCLR: Master Clear (Reset) pini
- VDD/VSS: Güç ve toprak bağlantıları
- OSC1/OSC2: Harici osilatör bağlantısı
- AN0-AN10: Analog giriş kanalları
- RX/TX: EUSART seri haberleşme
Sorun Giderme ve İpuçları
PIC16F886-I/SO SMD SOIC-28 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Programlama Hatası: MCLR pin bağlantısını ve pull-up direncini kontrol edin.
- Chip Yanıt Vermeme: Konfigürasyon bitlerini kontrol edin, özellikle osilatör seçimi doğru olmalı.
- Analog Okuma Sorunları: Doğru ANSEL bit ayarlarını yapın ve besleme hattı filtrelemesini iyileştirin.
- SMD Lehimleme Zorlukları: Flux kullanın ve özel SOIC adaptörlerinden faydalanın.
- I/O Pinleri Çalışmıyor: TRIS kayıtlarının doğru ayarlandığından emin olun.
Verimli Kullanım İpuçları
- Düşük güç modlarını etkin kullanarak pil ömrünü uzatın
- Gereksiz peripheral modüllerini kapatarak güç tüketimini azaltın
- Kesme (Interrupt) vektörlerini kod boyut optimizasyonu için düzenleyin
- Analog ve dijital toprak hatlarını devre tasarımında ayırın
- Flash bellek yerine EEPROM'u sık değişen veriler için kullanın
- Zayıf pull-up özelliğini buton ve anahtar girişleri için etkinleştirin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz. Entegreler, diyotlar, transistörler ve daha fazlası.
Ürünleri İncele →Projeleriniz için çeşitli Microchip PIC mikrodenetleyiciler. Farklı hız, bellek kapasitesi ve paket seçenekleri ile uygulamalarınıza güç katın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Programlayıcılar ve geliştirme kitlerinden pasif komponentlere kadar geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
PIC16F886 ve PIC16F887 arasındaki fark nedir?
PIC16F886 28 pinli, PIC16F887 40 pinlidir. PIC16F887'de daha fazla I/O pini, ADC kanalı ve PORTE bulunur. Bellek kapasitesi ve çekirdeği aynıdır.
PIC16F886 SOIC-28 paketini nasıl breadboard üzerinde kullanabilirim?
SOIC-28 to DIP-28 adaptör kartı kullanarak breadboard ile uyumlu hale getirilebilir. Bu adaptörler SMD paketi standart 2.54mm aralıklı pinlere dönüştürür.
Dahili osilatör nasıl kullanılır?
Konfigürasyon bitlerinde FOSC değerini INTRC_NOCLKOUT veya INTRC_CLKOUT olarak ayarlayarak etkinleştirilir. OSCCON kaydı ile 8MHz, 4MHz, 2MHz veya düşük frekanslar seçilebilir.
Bu mikrodenetleyici hangi programlayıcılarla programlanabilir?
PICkit 3/4, MPLAB ICD, MPLAB REAL ICE ve uyumlu üçüncü parti programlayıcılar kullanılabilir. ICSP bağlantısı üzerinden doğrudan programlama yapılır.
ADC nasıl kullanılır?
ANSEL/ANSELH yazmaçları ilgili pin için analog modu etkinleştirir, ADCON0 ve ADCON1 yazmaçları ADC'yi yapılandırır. GO/DONE biti ile dönüşüm başlatılır.
ICSP nedir ve nasıl kullanılır?
In-Circuit Serial Programming, mikrodenetleyiciyi devreden çıkarmadan programlama imkanı sağlar. MCLR, VDD, VSS, PGD, PGC bağlantıları ile programlayıcıya bağlanır.
Düşük güç tüketimi için hangi teknikler kullanılır?
SLEEP modu, düşük frekans çalışma, kullanılmayan periferalleri kapatma, zayıf pull-up'lar ve Watchdog Timer ile periyodik uyanma düşük güç tüketimi sağlar.
Bu mikrodenetleyicinin bellek ömrü ne kadardır?
Flash bellek 100,000 programlama/silme döngüsü sunar. EEPROM 1,000,000 yazma/silme döngüsü sağlar. Veri saklama ömrü 40+ yıldır.
