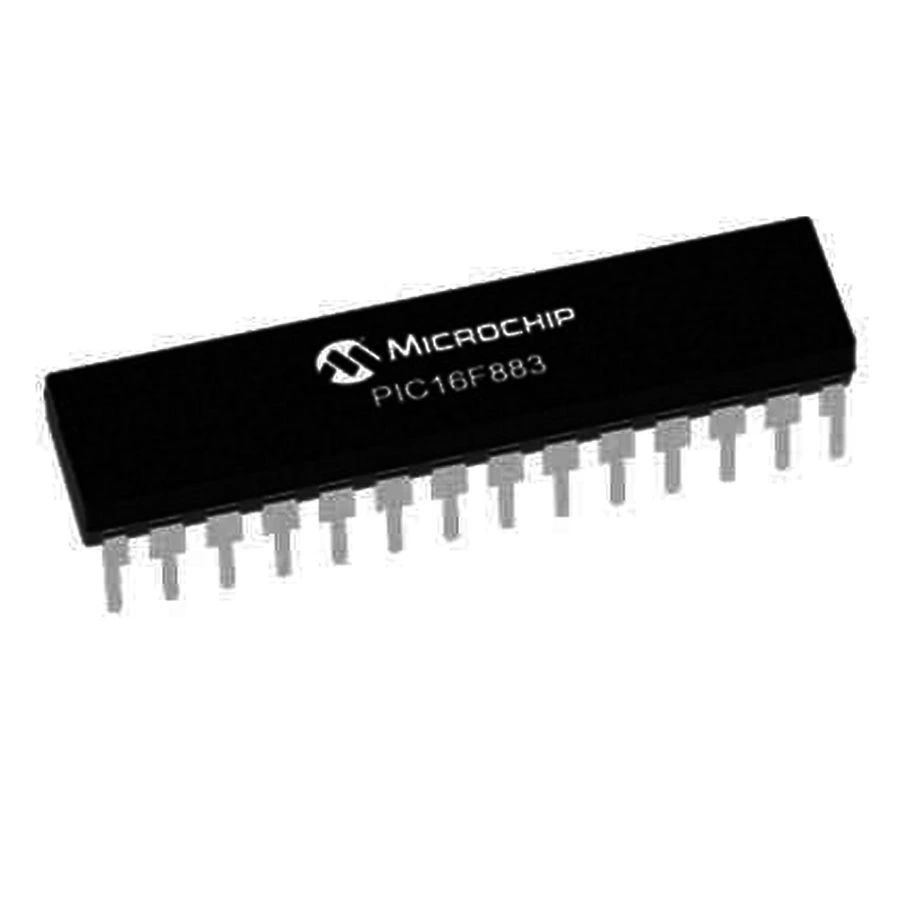

PIC16F883-I/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici

PIC16F883-I/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici

PIC16F883-I/SP, Microchip'in orta seviye PIC16 ailesinin ekonomik ve güvenilir bir üyesi olan 8-bit mikrodenetleyicidir. SPDIP-28 paketinde sunulan bu çip, kompakt boyut ve yeterli özellik dengesi ile hem hobi hem de endüstriyel projeler için idealdir.

20MHz'e kadar çalışabilen ve 12KB flash bellek barındıran bu mikrodenetleyici. breadboard üzerinde kolay kullanım avantajı ve zengin analog/dijital çevre birimi seçenekleri sunar.

Elektronik Komponentler kategorimizin maliyet-etkin seçeneklerinden olan PIC16F883, basit projelerden karmaşık kontrol uygulamalarına kadar geniş kullanım alanına sahiptir. Microchip PIC Mikrodenetleyici ailesinin bu üyesi, geniş kaynak ve topluluk desteği ile hızlı proje geliştirme imkanı sunar.

Teknik Özellikler

PIC16F883-I/SP mikrodenetleyicinin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Ailesi: PIC16
• Model: PIC16F883-I/SP

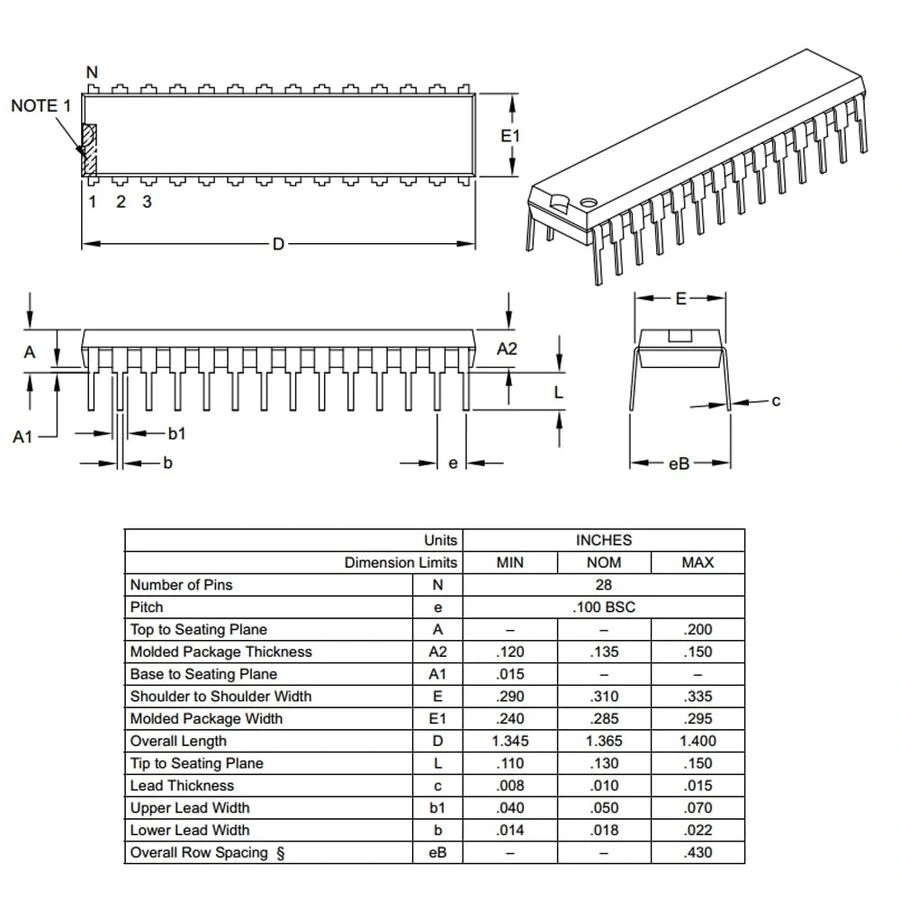

• Paket Tipi: SPDIP-28
• Çekirdek Tipi: 8-bit PIC
• Maksimum Çalışma Frekansı: 20 MHz
• Flash Bellek: 12 KB (7168 kelime)
• SRAM: 256 bytes
• EEPROM: 256 bytes
• I/O Pin Sayısı: 24
• ADC Kanalları: 10 kanal, 10-bit
• PWM Kanalları: 2
• Haberleşme Arayüzleri: USART, SPI, I²C (MSSP)
• Timers: 3 (iki 8-bit, bir 16-bit)
• Çalışma Voltajı: 2.0V - 5.5V
• Komparatörler: 2
• Capture/Compare/PWM (CCP) Modülleri: 2
• Özel Özellikler: Dahili osilatör, Brown-out Reset
• Çalışma Sıcaklığı: -40°C ile +85°C
• Dahili Osilatör: 8MHz (32kHz ile 8MHz arası ayarlanabilir)
• Bellek Bölümleri: 1 program bellek bankası, 4 genel amaçlı register bankası
• Hata Ayıklama: In-Circuit Debug desteği

Bağlantı ve Kullanım

PIC16F883-I/SP mikrodenetleyicinin bağlantısı ve programlanması hakkında bilgiler.

PIC16F883-I/SP DIP paketinde olduğundan, breadboard üzerinde kullanım için idealdir. Temel bağlantı gereksinimleri:

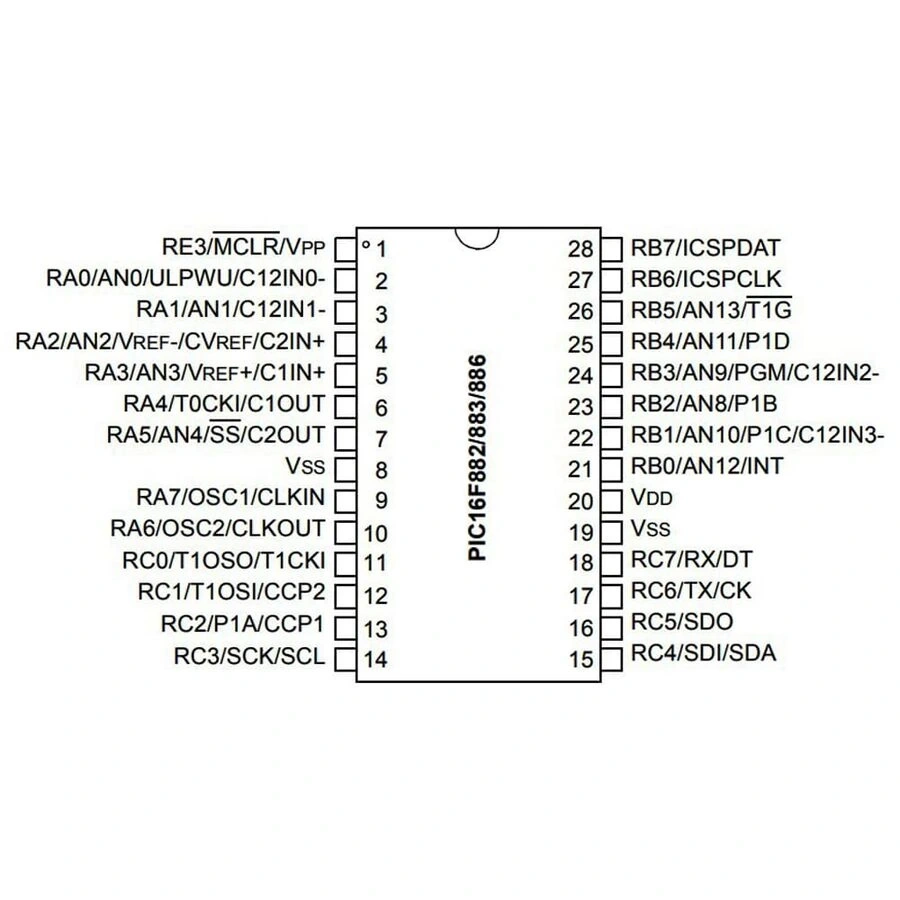

1. Güç Bağlantısı: VDD (pin 20) 2.0V-5.5V arası güç kaynağına, VSS (pin 8, 19) toprak hattına bağlanmalıdır.
2. MCLR Pini: MCLR (pin 1) genellikle 10K pull-up direnci ile VDD'ye bağlanır. Harici reset butonu eklenebilir.
3. Osilatör: Harici kristal kullanımında, OSC1/CLKIN (pin 9) ve OSC2/CLKOUT (pin 10) pinlerine kristal ve iki adet 22pF kapasitör bağlanır. Dahili osilatör de kullanılabilir.
4. Bypass Kapasitörü: VDD ve VSS arasına 100nF seramik kapasitör eklenmelidir.
5. ICSP Programlama: MCLR (pin 1), PGD/RB7 (pin 28), PGC/RB6 (pin 27), VDD ve VSS pinleri programlama için kullanılır.

PIC16F883-I/SP programlama seçenekleri:

• ICSP (In-Circuit Serial Programming): PICkit 4, PICkit 3, PICkit 2, MPLAB ICD gibi programlayıcılar kullanılabilir
• Ekonomik Programlayıcılar: JDM programlayıcılar veya PICkit 2 klonları
• Bootloader: USB veya UART tabanlı bootloader ile programlama yapılabilir

Yazılım geliştirme platformları:

• MPLAB X IDE: Microchip'in ücretsiz, kapsamlı geliştirme ortamı
• XC8 Derleyicisi: C dili ile PIC programlama için optimize edilmiş derleyici
• MPLAB Code Configurator (MCC): Grafik arayüzlü kod üreteci
• mikroC PRO for PIC: Kolay kullanımlı, kapsamlı kütüphanelere sahip C derleyicisi
• Flowcode: Akış diyagramı tabanlı programlama ortamı

Uygulama Alanları

PIC16F883-I/SP mikrodenetleyicinin kullanılabileceği çeşitli uygulama alanları.

Eğitim ve Hobi Elektronik

• Mikrodenetleyici öğrenim projeleri
• Elektronik devre tahtası uygulamaları
• DIY elektronik projeleri
• Robot kontrol sistemleri
• LED ve aydınlatma kontrolü

Endüstriyel Otomasyon

• Sensör arayüzleri
• Basit motor kontrol sistemleri
• Proses izleme ve veri toplama
• İzleme ve alarm sistemleri
• Timer kontrolörleri

Tüketici Ürünleri

• Ev aletleri kontrolü
• Akıllı ev sensörleri
• Uzaktan kumandalar
• Oyuncak ve oyun denetleyicileri
• Batarya şarj kontrol üniteleri

Proje Örnekleri

PIC16F883-I/SP kullanılarak yapılabilecek proje örnekleri.

Gelişmiş Dijital Saat ve Alarm Sistemi

PIC16F883 ve DS3231 gerçek zamanlı saat modülü kullanarak hassas bir dijital saat oluşturabilirsiniz. I²C arabirimi üzerinden haberleşme sağlanabilir. 16x2 LCD ekran ile saat, tarih ve sıcaklık bilgileri görüntülenebilir.

Çoklu alarm ayarlama özelliği ile gün içinde farklı zamanlarda alarm kurulabilir. EEPROM kullanılarak, elektrik kesintisi durumunda bile alarm ayarları korunabilir.

Butonlar kullanılarak kullanıcı arayüzü oluşturulabilir ve navigasyon menüsü tasarlanabilir. Piezo buzzer veya küçük hoparlör ile sesli uyarılar verilebilir. Bu proje, temel saat işlevinin yanı sıra zamanlayıcı ve kronometre özellikleri de içerebilir.

Akıllı Sıcaklık Kontrol Ünitesi

PIC16F883'ün ADC kanallarını kullanarak, hassas bir sıcaklık kontrol sistemi geliştirilebilir. NTC veya LM35 gibi sıcaklık sensörlerinden alınan veriler işlenerek, hedef sıcaklık kontrolü yapılabilir.

Röle modülü ile ısıtıcı veya soğutucu kontrol edilebilir. PID kontrol algoritması uygulanarak, hassas sıcaklık düzenlemesi sağlanabilir. EEPROM'a kaydedilen parametreler, sistem yeniden başlatıldığında korunabilir.

OLED ekran veya LCD ekran ile mevcut sıcaklık, hedef sıcaklık ve sistem durumu görüntülenebilir. Butonlar veya döner enkoder ile kullanıcı ayarları değiştirilebilir. Bu sistem, ev ısıtma kontrol üniteleri, küvözler veya laboratuvar ekipmanları için kullanılabilir.

Çoklu Sensör İzleme İstasyonu

PIC16F883'ün analog ve dijital giriş pinlerini kullanarak, birden fazla sensörden veri toplayan kompakt bir izleme istasyonu oluşturabilirsiniz. DHT11/DHT22 (sıcaklık/nem), BMP180 (basınç), LDR (ışık), PIR (hareket) gibi sensörler bağlanabilir.

SPI arabirimi üzerinden microSD kart modülü ekleyerek, sensör verilerini CSV formatında kaydedebilirsiniz. Gerçek zamanlı saat modülü ile her kayda zaman damgası eklenebilir.

LCD ekran ile anlık ölçüm değerleri görüntülenebilir. USART arabirimi üzerinden, veriler bilgisayara aktarılarak grafik ve analiz yapılabilir. Düşük güç tüketimli tasarım ile, uzun süreli veri toplama istasyonu olarak kullanılabilir.

Sorun Giderme ve İpuçları

PIC16F883-I/SP kullanırken karşılaşılabilecek sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hatası: "Device ID not found" veya benzer hatalar alıyorsanız, programlayıcı bağlantılarını (MCLR, PGD, PGC, VDD, VSS) kontrol edin. MCLR pinine pull-up direnci eklediğinizden emin olun. Programlayıcı voltajının doğru ayarlandığını kontrol edin. Mikroçip hasarlı olabilir veya sahte ürün olabilir.
• Yapılandırma Bit Hataları: Mikrodenetleyici programlandıktan sonra çalışmıyorsa, yapılandırma bitlerini kontrol edin. Özellikle osilatör seçimi ve MCLR pini ayarlarının doğru olduğundan emin olun. Yanlış yapılandırma bitleri mikrodenetleyiciyi kilitleyebilir ve yeniden programlama gerektirebilir.
• Analog/Dijital Pin Sorunları: Dijital giriş/çıkış olarak kullanmak istediğiniz pinler çalışmıyorsa, ANSEL ve ANSELH registerlarını kontrol edin. Bu registerlar, analog pinlerin analog mı dijital mi olarak kullanılacağını belirler. Dijital I/O için ilgili bitleri 0 yapmanız gerekir.
• UART Haberleşme Sorunları: UART haberleşmesi çalışmıyorsa, baud rate ayarlarını kontrol edin. Dahili osilatör kullanıyorsanız, frekans sapması haberleşme hatalarına neden olabilir. SPBRG değerini ayarlayarak baud rate'i hassas bir şekilde kalibre edin. TX ve RX pin bağlantılarının doğru olduğundan emin olun.
• Düşük Güç Modu Sorunları: Sleep modundan uyanma sorunları yaşıyorsanız, interrupt kaynaklarını ve maskelerini kontrol edin. Wakeup kaynağının doğru yapılandırıldığından emin olun. Watchdog timer, INT pini veya diğer kesme kaynaklarının doğru ayarlandığını doğrulayın.

Performans İpuçları

• Sık erişilen değişkenleri bank0'da tutarak kod verimliliğini artırın.
• Hassas zamanlama gereken uygulamalarda dahili osilatör yerine harici kristal kullanın.
• Güç tüketimini azaltmak için kullanılmayan çevre birimlerini kapatın.
• Kayıcı register (shift register) kullanarak sınırlı sayıdaki I/O pinlerini genişletin.
• Karmaşık hesaplamalar için lookup tabloları kullanarak hızı artırın ve kod boyutunu küçültün.

Paket İçeriği

• 1 adet PIC16F883-I/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici
