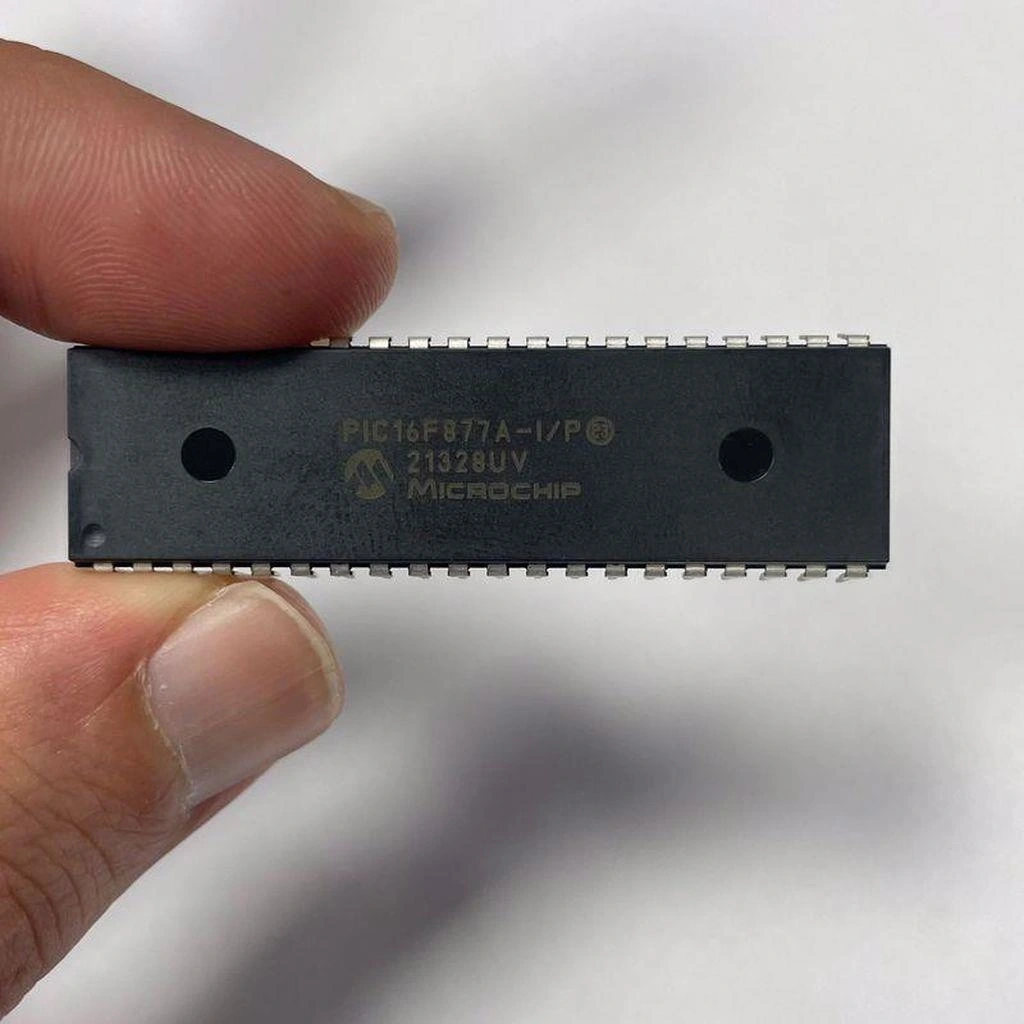

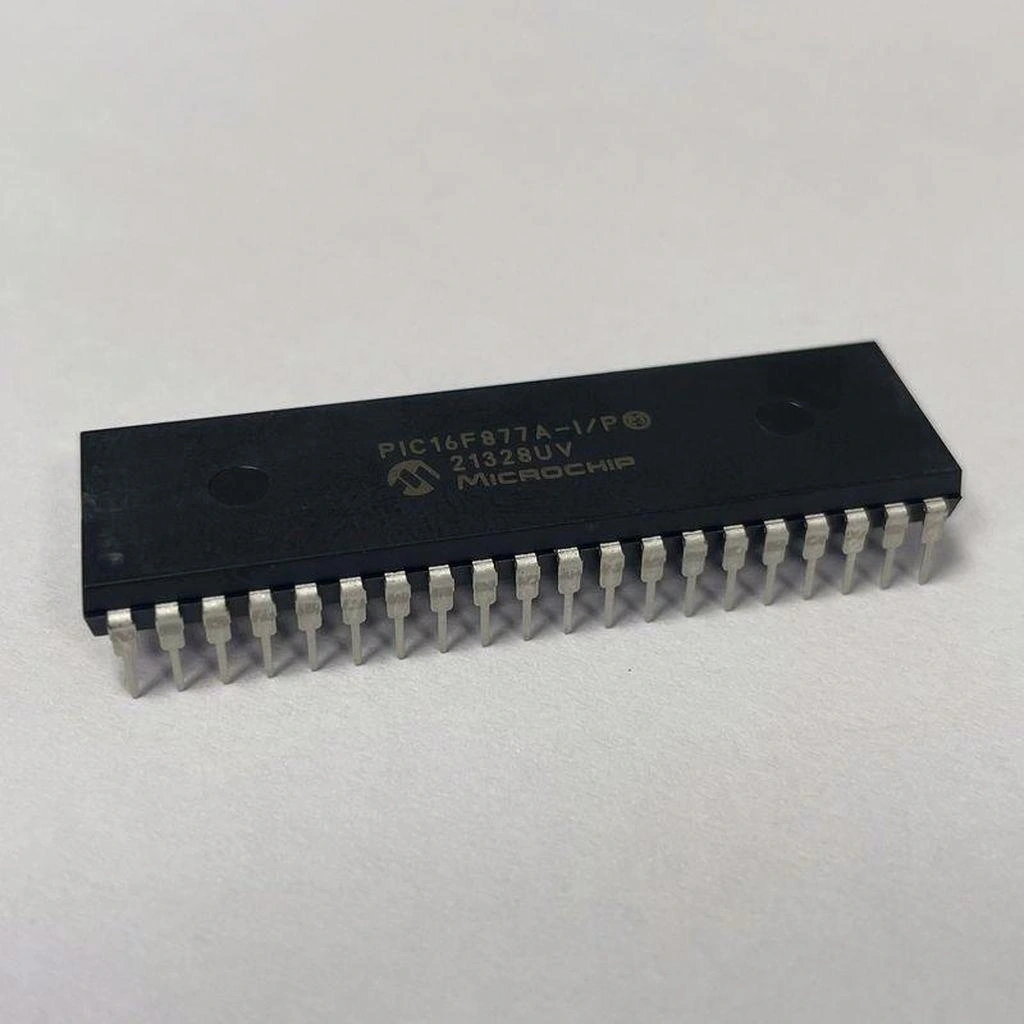

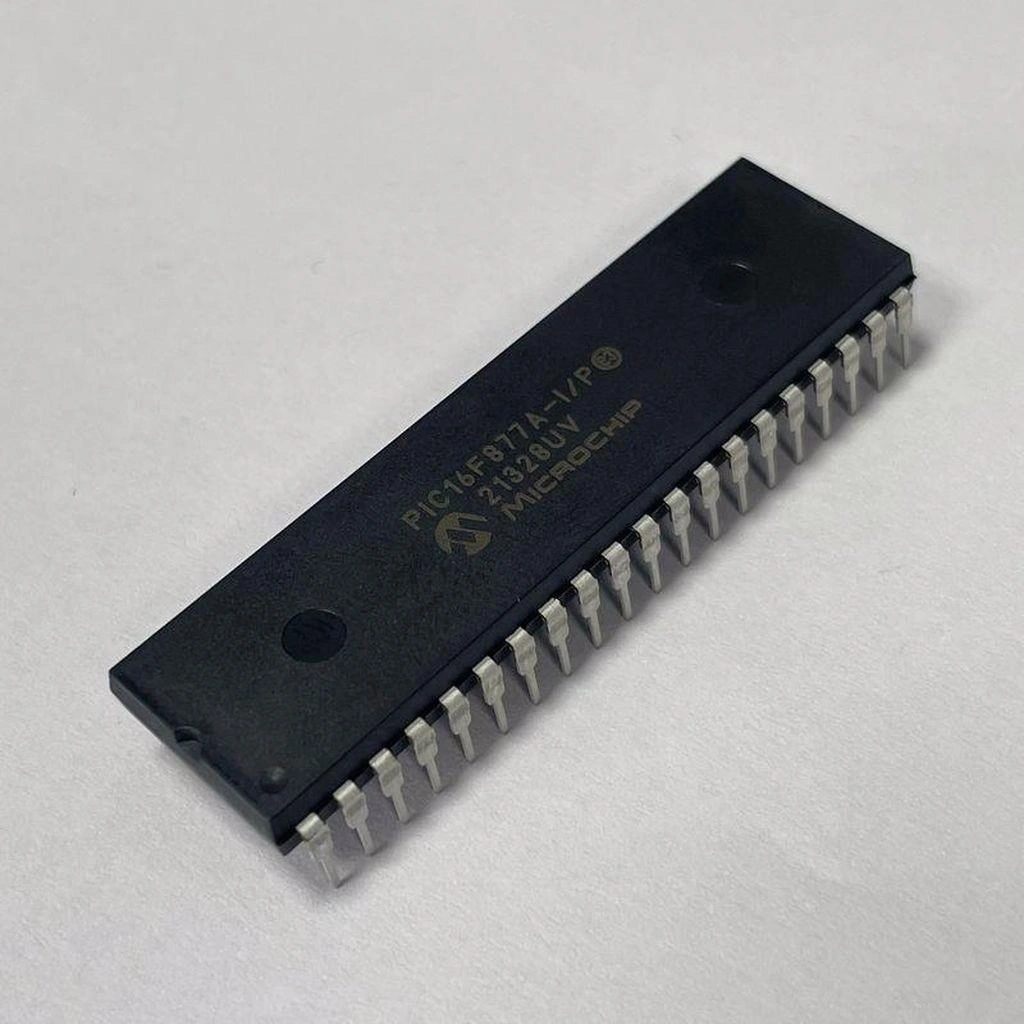

PIC16F877A-I/P DIP40 8-Bit 20 MHz Mikrodenetleyici

PIC16F877A-I/P DIP40 8-Bit 20 MHz Mikrodenetleyici

PIC16F877A-I/P, Microchip firmasının popüler ve çok yönlü 8-bit mikrodenetleyicisidir. DIP40 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile geniş bir uygulama alanına hizmet eder.

14KB program belleği, 368 bayt RAM ve 256 bayt EEPROM ile donatılan bu mikrodenetleyiciler, orta ve büyük ölçekli projeler için ideal bir çözüm sunar.

33 I/O pini ile zengin arayüz imkanı sunan PIC16F877A-I/P, elektronik komponentler arasında Microchip PIC mikrodenetleyici ailesinin en çok kullanılan ve eğitim için tercih edilen bir üyesidir.

Teknik Özellikler

PIC16F877A-I/P DIP40 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F877A-I/P
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 14 KB (8K x 14-bit kelime)
• RAM Belleği: 368 Bayt
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 33
• ADC Kanalları: 8 (10-bit)
• PWM Kanalları: 2
• Seri Haberleşme: 1 x USART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Capture/Compare/PWM Modülleri: 2
• Paralel Slave Port: 8-bit
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 15
• Çalışma Gerilimi: 4.0V - 5.5V
• Paket Tipi: DIP-40 (Through-Hole)
• Pin Sayısı: 40
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Analog Modüller: ADC, komparatör, gerilim referansı
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~2.2mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

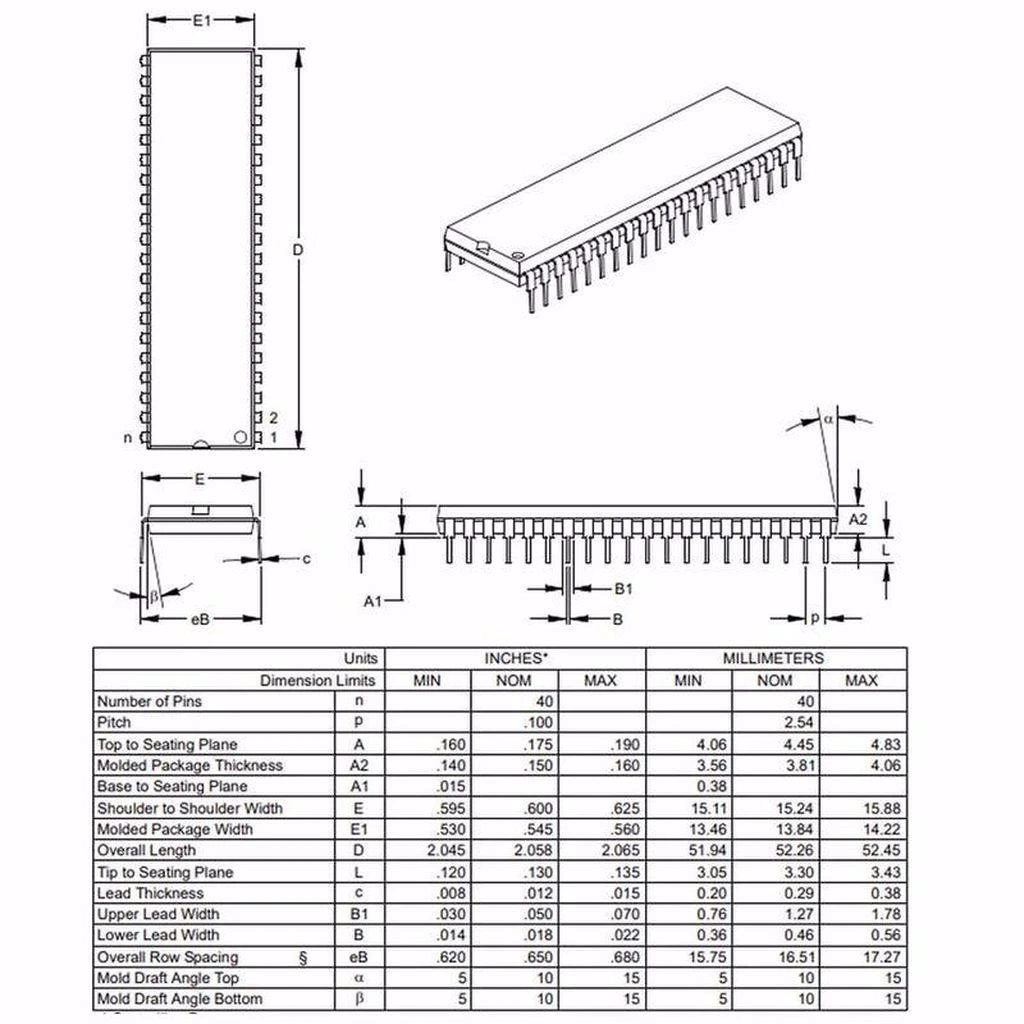

• Paket Boyutları: 52mm x 15.4mm x 5.08mm

Kullanım Alanları

PIC16F877A-I/P DIP40 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Eğitim ve Geliştirme

• Mikrodenetleyici eğitim kartları
• Üniversite laboratuvar uygulamaları
• Prototip geliştirme çalışmaları
• Robot kontrol sistemleri
• Algoritma ve programlama eğitimi

Endüstriyel Kontrol

• PLC benzeri otomasyon uygulamaları
• Motor kontrol sistemleri
• Sensör arayüzleri
• Endüstriyel veri toplama
• Sıcaklık ve süreç kontrol

Tüketici Elektronikleri

• Akıllı ev sistemleri
• Uzaktan kumanda üniteleri
• Elektronik oyuncaklar
• Basit gömülü sistemler
• Küçük ve orta ölçekli ölçüm cihazları

Avantajlar ve Özellikler

PIC16F877A-I/P DIP40 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Geniş Pin Sayısı: 33 adet I/O pini ile çok sayıda periferik cihaz kontrolü
• Kullanıcı Dostu Paket: DIP-40 paketi ile breadboard üzerinde kolay prototipleme
• Bellek Kapasitesi: 14KB Flash bellek ile karmaşık uygulamaları destekleme
• Zengin Periferik Donanım: ADC, PWM, UART, SPI, I²C gibi entegre modüller
• Güvenilir Performans: Endüstriyel sıcaklık aralığında dayanıklı çalışma
• Yaygın Ekosistem: Geniş dokümantasyon, örnek kodlar ve topluluk desteği
• Düşük Güç Seçenekleri: Sleep modu ve power-saving özellikleri
• Paralel Slave Port: Harici mikroişlemcilerle kolay entegrasyon
• Programlama Kolaylığı: ICSP ile devre üzerinde programlama imkanı
• Yerleşik Osilatör Seçenekleri: Farklı saat kaynakları ile çalışabilme esnekliği

Programlama ve Geliştirme

PIC16F877A-I/P DIP40 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 2/3/4 programlayıcı/debugger
• MPLAB ICD veya benzeri programlayıcılar
• MikroC PRO, HI-TECH C veya diğer PIC uyumlu C derleyicileri
• DIP40 ZIF soket (kolay çıkarıp takma için)
• Breadboard ve bağlantı kabloları
• Assembly dili için MPASM assembler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 5V güç kaynağı
• Harici kristal (4-20MHz arası)

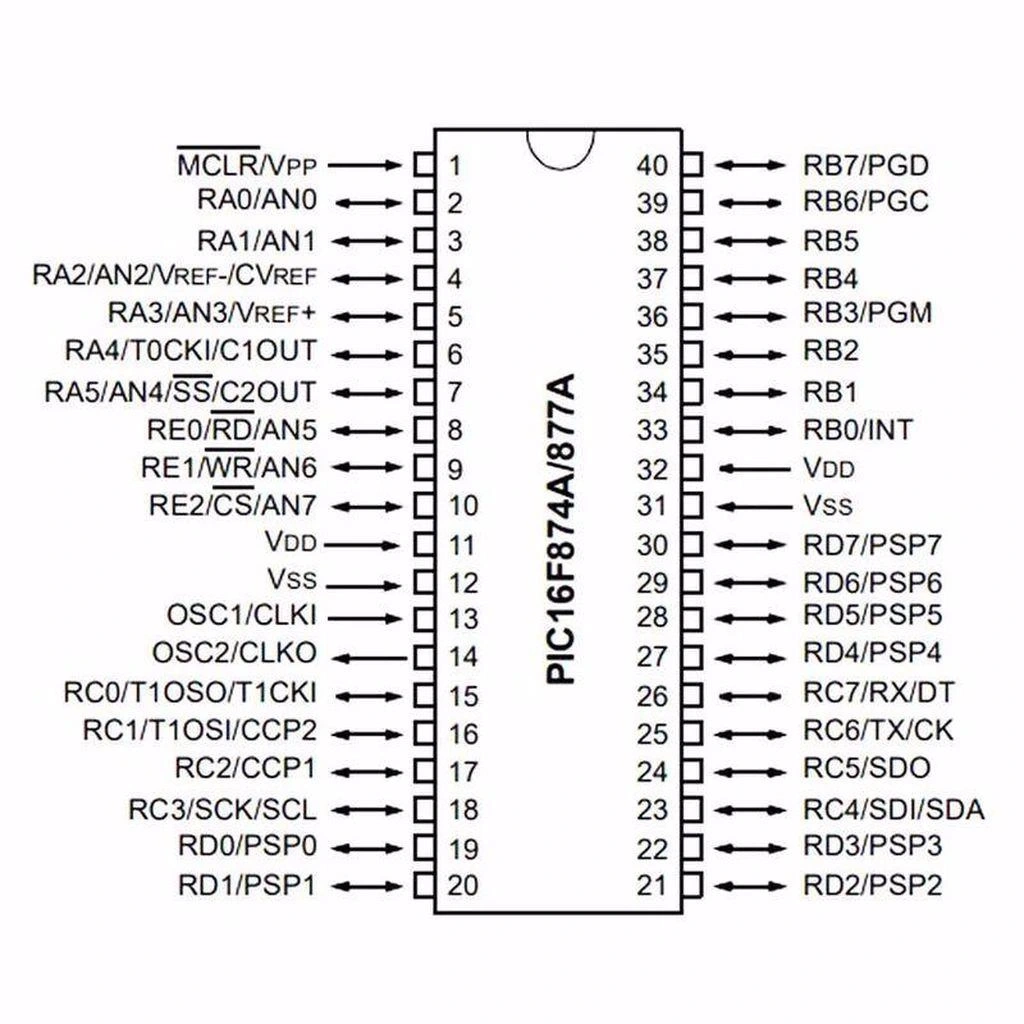

Önemli port fonksiyonları:

• PORTA (RA0-RA5): Dijital I/O, ADC, analog komparatör, VREF
• PORTB (RB0-RB7): Dijital I/O, interrupt-on-change, programlama pinleri
• PORTC (RC0-RC7): Dijital I/O, USART, I²C, SPI, Timer, CCP
• PORTD (RD0-RD7): Dijital I/O, Paralel Slave Port
• PORTE (RE0-RE2): Dijital I/O, ADC, Read/Write kontrol
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• OSC1/OSC2: Harici osilatör bağlantısı
• AN0-AN7: Analog giriş kanalları
• RX/TX: USART seri haberleşme

Sorun Giderme ve İpuçları

PIC16F877A-I/P DIP40 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hatası: MCLR, PGD, PGC bağlantılarını kontrol edin, pull-up direnci ekleyin.
• Osilatör Çalışmıyor: Kristal ve kapasitörleri kontrol edin, konfigürasyon bitlerini doğrulayın.
• I/O Pini Çalışmıyor: TRIS ve PORT kayıtlarını kontrol edin, analog/dijital ayarları kontrol edin.
• ADC Okuma Hataları: Acquisition time ayarlayın, analog referans bağlantılarını kontrol edin.
• Yanlış Interrupt Çalışması: Öncelik ayarlarını ve interrupt flag bit'lerinin temizlenmesini kontrol edin.

Verimli Kullanım İpuçları

• Kaynak kodu erişim gerekmeyen projelerde kodu korumak için kod koruma bitlerini kullanın
• ADC kullanırken sinyal gürültüsünü azaltmak için decoupling kapasitörleri ekleyin
• 40 pinli büyük paket lehimlerken pin numaralarını dikkatle kontrol edin
• Güç kesintisine karşı Brown-out detection özelliğini aktif edin
• Timer0/1/2 modüllerini kombinasyon halinde kullanarak karmaşık zamanlama işlevleri oluşturun
• Bellek tasarrufu için küçük fonksiyonları makro olarak tanımlayın

Paket İçeriği

• PIC16F877A-I/P DIP40 8-Bit 20 MHz Mikrodenetleyici
