PIC16F877-20/P PDIP-40 8-Bit 20 MHz Mikrodenetleyici

PIC16F877-20/P PDIP-40 8-Bit 20 MHz Mikrodenetleyici

PIC16F877-20/P, Microchip firmasının klasik ve güvenilir 8-bit mikrodenetleyicisidir. PDIP-40 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile geniş bir uygulama alanına hizmet eder.

8KB program belleği, 368 bayt RAM ve 256 bayt EEPROM ile donatılan bu mikrodenetleyiciler, orta ölçekli projeler için ideal bir çözüm sunar.

33 I/O pini ile zengin arayüz imkanı sunan PIC16F877-20/P, elektronik komponentler arasında Microchip PIC mikrodenetleyici ailesinin sağlam ve kanıtlanmış bir üyesidir.

Teknik Özellikler

PIC16F877-20/P PDIP-40 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F877-20/P
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 8 KB (8K x 14-bit kelime)
• RAM Belleği: 368 Bayt
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 33
• ADC Kanalları: 8 (10-bit)
• PWM Kanalları: 2
• Seri Haberleşme: 1 x USART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Capture/Compare/PWM Modülleri: 2
• Paralel Slave Port: 8-bit
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 15
• Çalışma Gerilimi: 4.0V - 5.5V
• Paket Tipi: PDIP-40 (Through-Hole)
• Pin Sayısı: 40
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Analog Modüller: ADC, komparatör, gerilim referansı
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~2.2mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• Programlama Döngüsü: 1,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

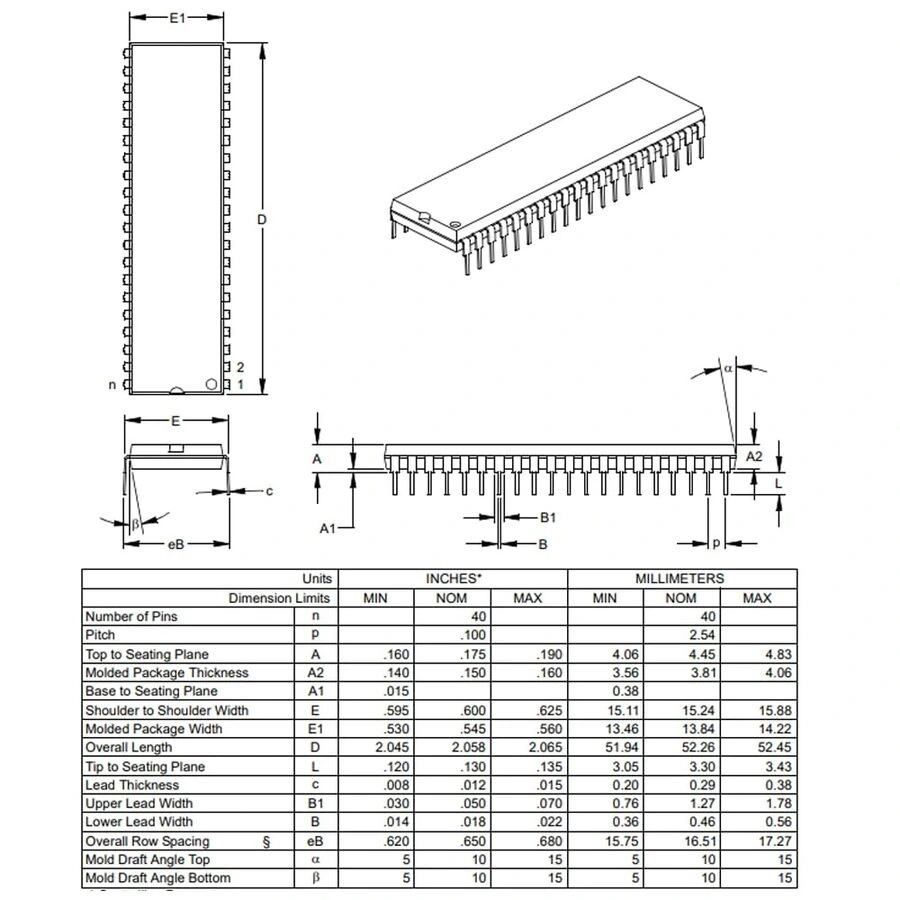

• Paket Boyutları: 52mm x 15.4mm x 5.08mm

Kullanım Alanları

PIC16F877-20/P PDIP-40 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Eğitim ve Geliştirme

• Mikrodenetleyici eğitim kartları
• Üniversite ve teknik lise laboratuvarları
• Elektronik prototipleme
• Temel robotik uygulamalar
• Programlama eğitimi platformları

Endüstriyel Kontrol

• Basit otomasyon sistemleri
• Sensör veri toplama birimleri
• Sıcaklık ve nem kontrol sistemleri
• Motor ve valf kontrol üniteleri
• İzleme ve kayıt cihazları

Tüketici Elektronikleri

• Uzaktan kumanda sistemleri
• Akıllı cihaz kontrol modülleri
• LCD ekranlı kullanıcı arayüzleri
• Elektronik zamanlayıcılar
• Basit güvenlik sistemleri

Avantajlar ve Özellikler

PIC16F877-20/P PDIP-40 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Geniş Pin Sayısı: 33 adet I/O pini ile çok sayıda periferik cihaz kontrolü
• Kullanıcı Dostu Paket: PDIP-40 paketi ile breadboard üzerinde kolay prototipleme
• Yeterli Bellek: 8KB Flash bellek ile orta ölçekli uygulamaları destekleme
• Zengin Periferik Donanım: ADC, PWM, UART, SPI, I²C gibi entegre modüller
• Güvenilir Performans: Endüstriyel sıcaklık aralığında dayanıklı çalışma
• Yaygın Ekosistem: Geniş dokümantasyon, örnek kodlar ve topluluk desteği
• Düşük Güç Seçenekleri: Sleep modu ve power-saving özellikleri
• Paralel Slave Port: Harici mikroişlemcilerle kolay entegrasyon
• Programlama Kolaylığı: ICSP ile devre üzerinde programlama imkanı
• Uzun Ömürlü Tasarım: Yıllardır kanıtlanmış güvenilirlik

Programlama ve Geliştirme

PIC16F877-20/P PDIP-40 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 2/3/4 programlayıcı/debugger
• MPLAB ICD veya benzeri programlayıcılar
• MikroC PRO, HI-TECH C veya diğer PIC uyumlu C derleyicileri
• DIP40 ZIF soket (kolay çıkarıp takma için)
• Breadboard ve bağlantı kabloları
• Assembly dili için MPASM assembler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 5V güç kaynağı
• Harici kristal (4-20MHz arası)

Önemli port fonksiyonları:

• PORTA (RA0-RA5): Dijital I/O, ADC, analog komparatör, VREF
• PORTB (RB0-RB7): Dijital I/O, interrupt-on-change, programlama pinleri
• PORTC (RC0-RC7): Dijital I/O, USART, I²C, SPI, Timer, CCP
• PORTD (RD0-RD7): Dijital I/O, Paralel Slave Port
• PORTE (RE0-RE2): Dijital I/O, ADC, Read/Write kontrol
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• OSC1/OSC2: Harici osilatör bağlantısı
• AN0-AN7: Analog giriş kanalları
• RX/TX: USART seri haberleşme

Sorun Giderme ve İpuçları

PIC16F877-20/P PDIP-40 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hatası: PIC16F877 ile PIC16F877A modellerinin karışması, doğru cihazı seçin.
• Flash Bellek Ömrü: Sınırlı yazma döngüsü (1,000) için firmware güncellemelerini minimize edin.
• Osilatör Sorunları: Kristal ve kapasitörlerin değerlerinin uygun olduğunu kontrol edin.
• I/O Portlarında Çakışma: Özel fonksiyon portlarının konfigürasyonunu dikkatle planlayın.
• Sıfırlanma Sorunları: Gürültüye karşı MCLR pininde pull-up direnci kullanın.

Verimli Kullanım İpuçları

• Harici soketler için sağlam ve güvenilir DIP-40 soketi kullanın
• Programlanacak çip sayısı çoksa, üretim için hızlı takıp çıkarma imkanı veren ZIF soket tercih edin
• Analog pinleri dikkatli yapılandırın, ADCON1 kaydı ile dijital/analog durumunu kontrol edin
• Uzak mesafeli sensör bağlantılarında gürültü filtresi ekleyin
• Paralel Slave Port kullanırken doğru zamanlama için kontrol sinyallerini dikkatle ayarlayın
• Mümkünse yeni tasarımlarda daha modern PIC16F877A modelini kullanmayı değerlendirin

Paket İçeriği

• PIC16F877-20/P PDIP-40 8-Bit 20 MHz Mikrodenetleyici
