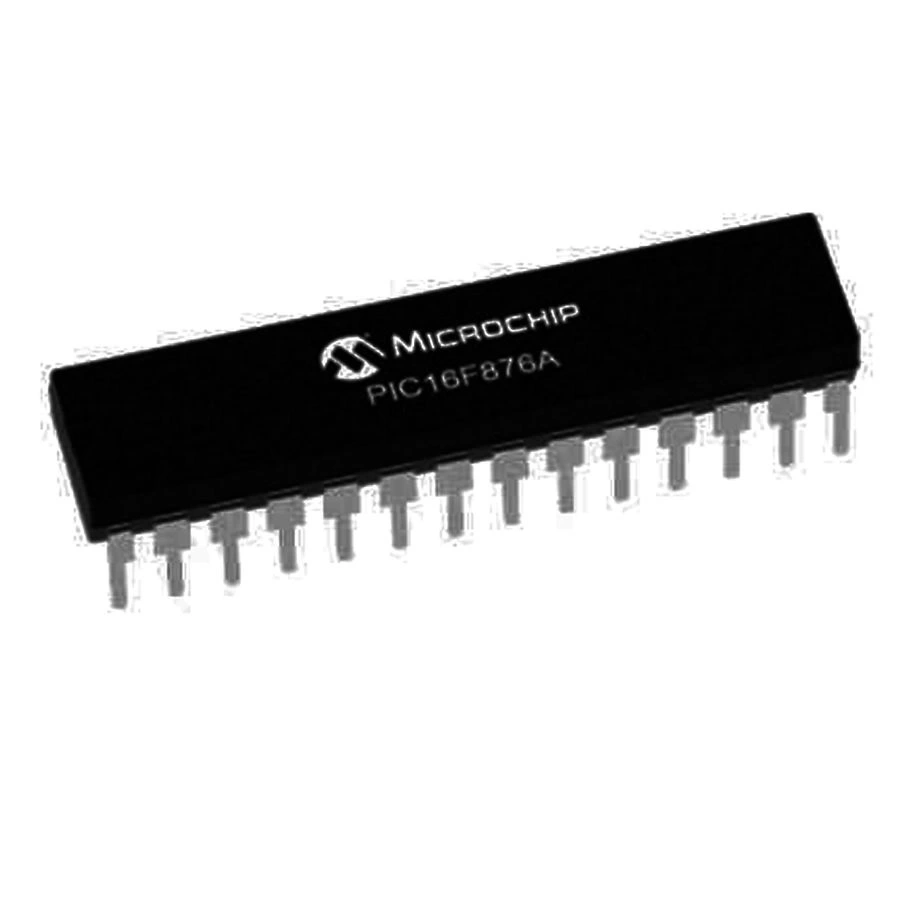

PIC16F876A I/SP DIP-28 8-Bit 20 MHz Mikrodenetleyici

PIC16F876A-I/SP DIP-28 8-Bit 20 MHz Mikrodenetleyici

PIC16F876A-I/SP, Microchip Technology'nin güçlü ve çok yönlü 8-bit mikrodenetleyicisidir. DIP-28 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile verimli ve hızlı proje geliştirme imkanı sunar.

14KB program belleği, 368 bayt RAM ve 256 bayt EEPROM barındıran bu mikrodenetleyiciler, hem eğitim hem de profesyonel projeler için mükemmel bir seçimdir.

PIC16F876A-I/SP, elektronik komponentler arasında orta seviye uygulamalar için tercih edilen bir çözüm olarak bilinir.

Teknik Özellikler

PIC16F876A-I/SP DIP-28 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F876A-I/SP
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 14 KB (8K x 14-bit kelime)
• RAM Belleği: 368 Bayt
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 22
• ADC Kanalları: 5 (10-bit)
• PWM Kanalları: 2
• Seri Haberleşme: 1 x USART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 13
• Çalışma Gerilimi: 2.0V - 5.5V

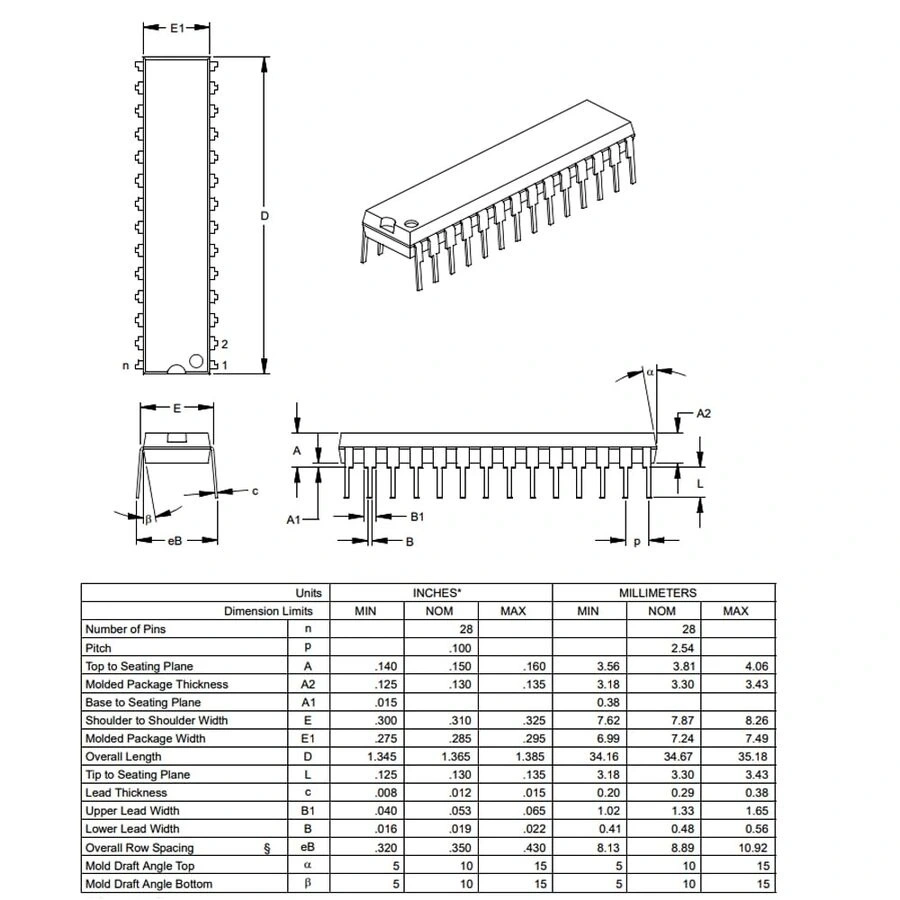

• Paket Tipi: DIP-28
• Pin Sayısı: 28
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Güç Tüketimi (Aktif): ~2.0mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

Kullanım Alanları

PIC16F876A-I/SP DIP-28 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol Sistemleri

• Otomatik kontrol devreleri
• Sensör veri toplama sistemleri
• PLC alternatifi küçük kontrol üniteleri
• Motor ve sürücü kontrolleri
• Endüstriyel otomasyon cihazları

Eğitim ve Hobi Projeleri

• Mikrodenetleyici eğitim setleri
• Robot kontrol sistemleri
• Veri kaydedici projeler
• LED ve LCD kontrol uygulamaları
• Mühendislik prototip geliştirme

Elektronik Cihazlar

• Akıllı ev sistemleri
• Güvenlik ve alarm devreleri
• Çevre sensörleri ve izleme cihazları
• Uzaktan kontrol sistemleri
• Batarya şarj kontrol devreleri

Avantajlar ve Özellikler

PIC16F876A-I/SP DIP-28 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Kullanım Kolaylığı: DIP-28 paket ile breadboard kullanımı için uygun format
• Yüksek Bellek Kapasitesi: 14KB Flash bellek ile orta seviye projelere imkan
• Çeşitli Haberleşme: USART ve SPI/I²C protokolleriyle cihaz entegrasyonu
• Analog Yetenekler: 5 kanal 10-bit ADC ile hassas ölçüm kapasitesi
• Esnek I/O Yapısı: 22 I/O pini ile çevre birimlerinin kolay kontrolü
• Düşük Güç Tüketimi: Sleep modu ile pil ömrünü uzatan tasarım
• Dayanıklılık: Endüstriyel sıcaklık aralığında güvenilir çalışma
• Gelişmiş Zamanlama: 3 ayrı timer modülü ile hassas kontrol
• Kolay Programlama: ICSP ile devre üzerinde programlama imkanı
• Entegre EEPROM: 256 bayt kalıcı veri saklama kapasitesi

Programlama ve Geliştirme

PIC16F876A-I/SP DIP-28 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı/debugger
• MikroC PRO, HI-TECH C veya diğer PIC uyumlu C derleyicileri
• Assembly dili için MPASM assembler
• ICSP (In-Circuit Serial Programming) bağlantısı
• Güç kaynağı (2.0V - 5.5V arası)
• Harici kristal (opsiyonel, 20MHz'e kadar)

PIC16F876A, Microchip PIC mikrodenetleyici ailesi içinde orta seviye bir çözüm olarak, kullanıcılara değerli geliştirme imkanları sunar.

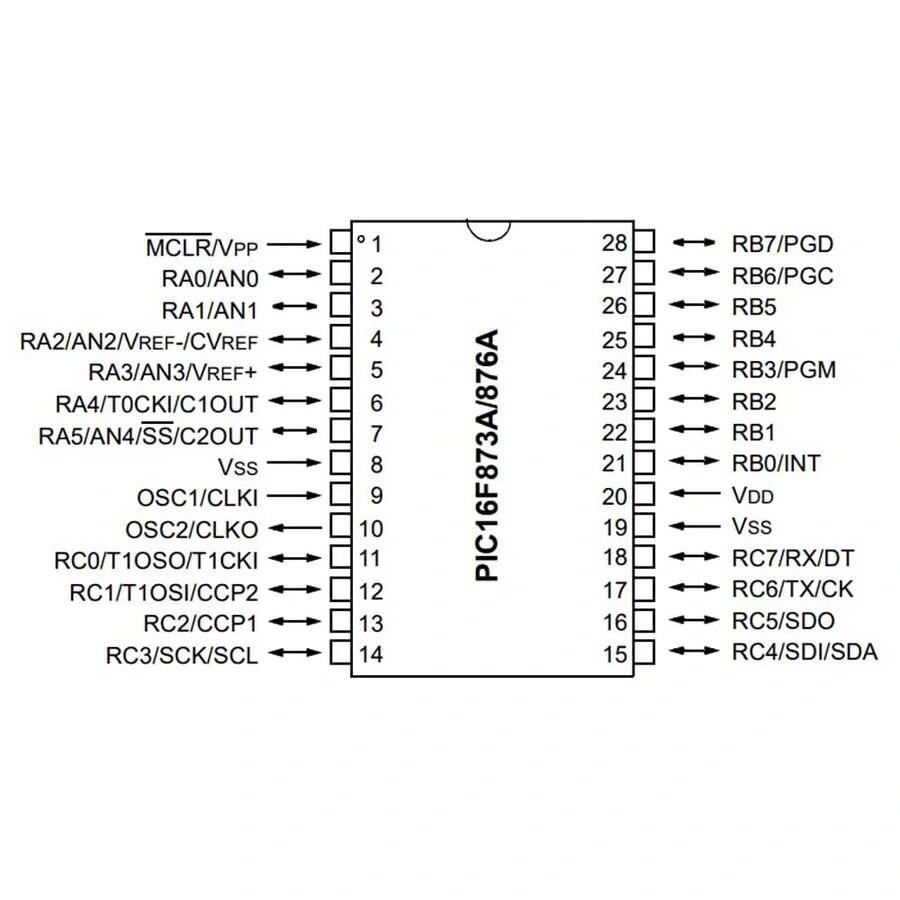

Önemli port fonksiyonları:

• PORTA (RA0-RA5): Dijital I/O, ADC, MCLR, Vref
• PORTB (RB0-RB7): Dijital I/O, interrupt-on-change
• PORTC (RC0-RC7): Dijital I/O, PWM, USART, I²C, SPI
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• OSC1/OSC2: Harici osilatör bağlantısı
• AN0-AN4: Analog giriş kanalları
• RX/TX: USART seri haberleşme
• SCL/SDA: I²C haberleşme

Sorun Giderme ve İpuçları

PIC16F876A-I/SP DIP-28 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hatası: ICSP bağlantılarını kontrol edin, MCLR pull-up direnci ekleyin
• İletişim Sorunları: Doğru baudrate ve haberleşme parametrelerini ayarlayın
• Osilatör Problemi: Uygun değerde kristal ve kapasitörleri kullanın
• I/O Pinleri Çalışmıyor: TRIS ve PORT kayıtlarını doğru ayarlayın
• ADC Değerleri Sabit: ADCON0 ve ADCON1 kayıtlarını kontrol edin

Verimli Kullanım İpuçları

• Düşük güç tüketimi için sleep modunu etkin kullanın
• Kesme (interrupt) kullanarak kod verimliliğini artırın
• Çoklu cihaz kontrolü için SPI/I²C protokollerini tercih edin
• Kalıcı ayarlar için dahili EEPROM'u kullanın
• Dış kesme pinlerini (RB0/INT) acil durumlar için ayarlayın
• A/D dönüşüm sonuçlarını ortalayarak gürültüyü azaltın

Paket İçeriği

• PIC16F876A-I/SP DIP-28 8-Bit 20 MHz Mikrodenetleyici
