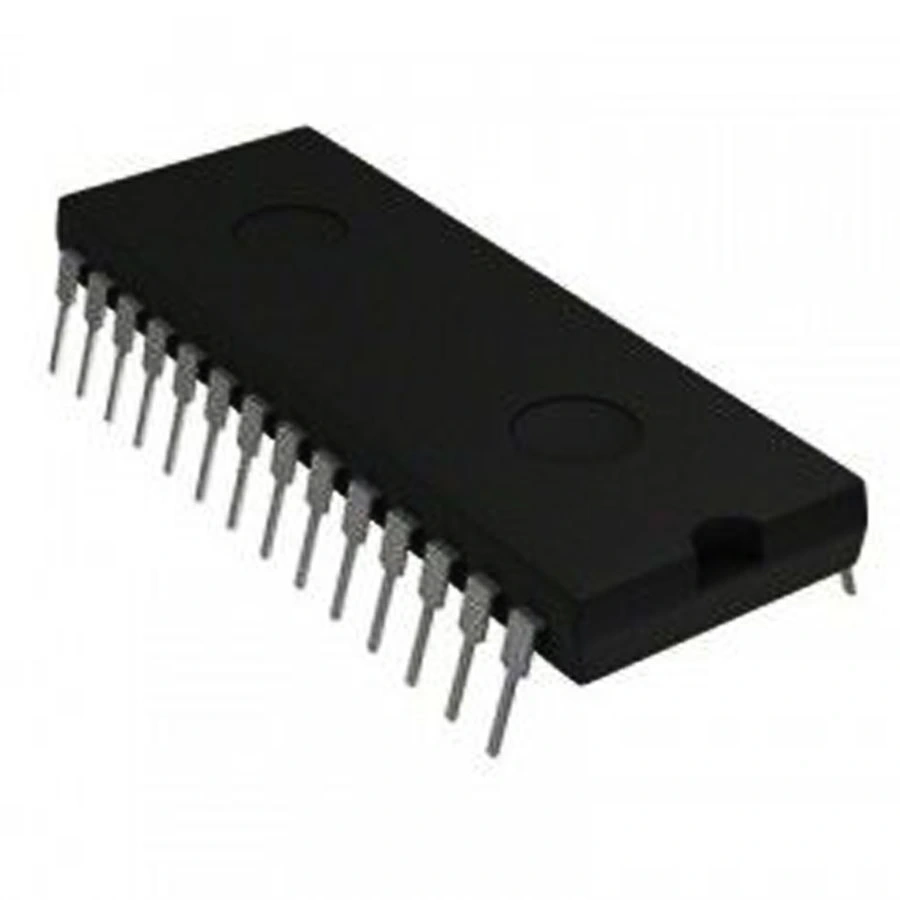

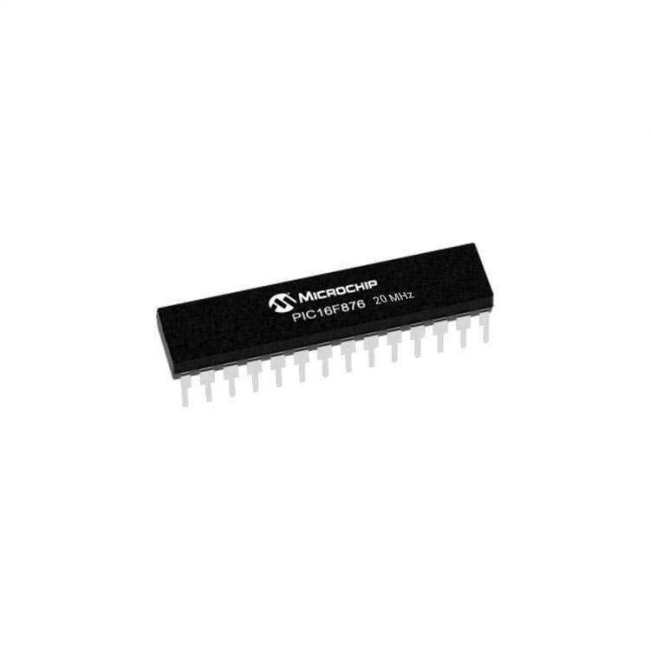

PIC16F876-20I/SP DIP28 8-Bit 20MHz Mikrodenetleyici
PIC16F876-20I/SP, Microchip firmasının kompakt yapıda güçlü bir 8-bit mikrodenetleyicisidir. DIP28 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile orta ölçekli projelere ideal çözüm sunar.
8KB program belleği, 368 bayt RAM ve 256 bayt EEPROM ile donatılan bu mikrodenetleyiciler, sınırlı alanlarda bile güçlü kontrol imkanı sağlar.
22 I/O pini ile zengin arayüz imkanı sunan PIC16F876-20I/SP, elektronik komponentler arasında Microchip PIC mikrodenetleyici ailesinin PIC16F877'nin daha kompakt bir alternatifi olarak dikkat çeker.
Teknik Özellikler
PIC16F876-20I/SP DIP28 8-Bit 20MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Microchip Technology
- Mikrodenetleyici Serisi: PIC16F
- Model: PIC16F876-20I/SP
- İşlemci Mimarisi: 8-Bit RISC
- Maksimum Çalışma Frekansı: 20 MHz
- Program Belleği Tipi: Flash
- Program Belleği Boyutu: 8 KB (8K x 14-bit kelime)
- RAM Belleği: 368 Bayt
- EEPROM Belleği: 256 Bayt
- I/O Pin Sayısı: 22
- ADC Kanalları: 5 (10-bit)
- PWM Kanalları: 2
- Seri Haberleşme: 1 x USART, 1 x MSSP (SPI/I²C)
- Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
- Capture/Compare/PWM Modülleri: 2
- Komparatörler: 2
- Kesme (Interrupt) Kaynakları: 13
- Çalışma Gerilimi: 4.0V - 5.5V
- Paket Tipi: DIP-28 (Through-Hole)
- Pin Sayısı: 28
- Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
- Watchdog Timer: Var
- Brown-out Reset: Programlanabilir
- Power-up Timer: Var
- Oscillator Start-up Timer: Var
- Analog Modüller: ADC, komparatör, gerilim referansı
- ICSP (In-Circuit Serial Programming): Var
- Güç Tüketimi (Aktif): ~2.0mA @ 5V, 4MHz
- Güç Tüketimi (Sleep): <1µA @ 5V
- Programlama Döngüsü: 1,000 yazma/silme
- Veri Saklama Süresi: 40+ yıl
- RoHS Uyumluluğu: Evet
- Paket Boyutları: 34.5mm x 7.6mm x 3.3mm
Kullanım Alanları
PIC16F876-20I/SP DIP28 8-Bit 20MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Kompakt Uygulamalar
- Alan kısıtlı kontrol sistemleri
- Mini sensör arayüzleri
- Küçük boyutlu veri toplayıcılar
- Kompakt güç yönetim üniteleri
- Taşınabilir ölçüm cihazları
Endüstriyel Kontrol
- Orta ölçekli otomasyon sistemleri
- Motor hız kontrol üniteleri
- Sıcaklık ve ısı monitörleri
- Sensör veri işleme modülleri
- Uzaktan izleme cihazları
Hobi ve Eğitim
- Mikrodenetleyici eğitim kartları
- Küçük robot projeleri
- DIY elektronik cihazlar
- Kablosuz kontrol üniteleri
- LED tabanlı aydınlatma kontrolü
Avantajlar ve Özellikler
PIC16F876-20I/SP DIP28 8-Bit 20MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.
- Kompakt Boyut: DIP-28 paketi ile az yer kaplayan devre tasarımı
- Makul I/O Sayısı: 22 adet I/O pini ile çeşitli periferik cihaz kontrolü
- Kullanıcı Dostu Paket: DIP-28 paketi ile breadboard üzerinde kolay prototipleme
- Yeterli Bellek: 8KB Flash bellek ile orta ölçekli uygulamaları destekleme
- Zengin Periferik Donanım: ADC, PWM, UART, SPI, I²C gibi entegre modüller
- Güvenilir Performans: Endüstriyel sıcaklık aralığında dayanıklı çalışma
- Düşük Güç Seçenekleri: Sleep modu ve power-saving özellikleri
- Yaygın Desteklenen: Geniş dokümantasyon ve topluluk desteği
- Programlama Kolaylığı: ICSP ile devre üzerinde programlama imkanı
- Maliyet Etkin: Mikrodenetleyici özelliklerinin iyi dengesi ve uygun fiyat
Programlama ve Geliştirme
PIC16F876-20I/SP DIP28 8-Bit 20MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.
İpucu: PIC16F876 ile çalışırken, 28 pinli yapısının 40 pinli PIC16F877'ye göre sınırlı giriş/çıkış özelliği sunduğunu unutmayın. Bu sınırlama nedeniyle, birden fazla iletişim protokolünü aynı anda kullanırken pin tahsisini dikkatle planlayın. Özellikle PORTB pinleri interrupt, ICSP ve I/O olarak paylaşıldığından çakışmalara dikkat edin.
Programlama için gerekli ortam ve araçlar:
- MPLAB X IDE (entegre geliştirme ortamı)
- MPLAB XC8 C derleyicisi
- PICkit 2/3/4 programlayıcı/debugger
- MPLAB ICD veya benzeri programlayıcılar
- MikroC PRO, HI-TECH C veya diğer PIC uyumlu C derleyicileri

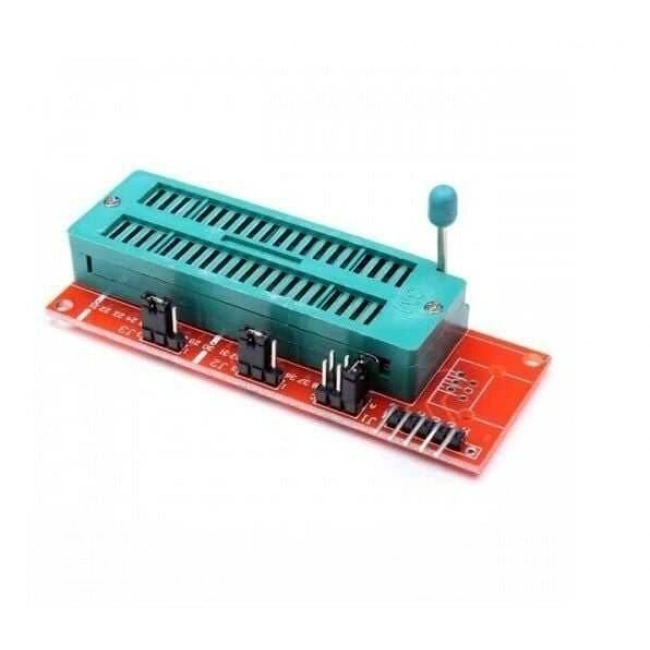

- DIP28 ZIF soket (kolay çıkarıp takma için)
- Breadboard ve bağlantı kabloları
- Assembly dili için MPASM assembler
- ICSP (In-Circuit Serial Programming) bağlantısı
- 5V güç kaynağı
- Harici kristal (4-20MHz arası)
Önemli port fonksiyonları:
- PORTA (RA0-RA5): Dijital I/O, ADC, analog komparatör, VREF
- PORTB (RB0-RB7): Dijital I/O, interrupt-on-change, programlama pinleri
- PORTC (RC0-RC7): Dijital I/O, USART, I²C, SPI, Timer, CCP
- MCLR: Master Clear (Reset) pini
- VDD/VSS: Güç ve toprak bağlantıları
- OSC1/OSC2: Harici osilatör bağlantısı
- AN0-AN4: Analog giriş kanalları
- RX/TX: USART seri haberleşme
- SCL/SDA: I²C haberleşme
- SDO/SDI/SCK: SPI haberleşme
Sorun Giderme ve İpuçları
PIC16F876-20I/SP DIP28 8-Bit 20MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Programlama Hataları: Doğru cihaz seçimini kontrol edin, PIC16F876 ile PIC16F876A karıştırılabilir.
- Flash Bellek Ömrü: Sınırlı yazma/silme döngüsü (1,000) için geliştirme sürecinde simülatör kullanın.
- I/O Pin Çakışmaları: Periferik özelliklerin kullandığı pinleri dikkatlice planlayın.
- ADC Okuma Sorunları: Analog referans ayarlarını ve ADCON1 konfigürasyonunu kontrol edin.
- Osilatör Problemleri: Kristal ve kapasitör değerlerinin uygun olduğunu doğrulayın.
Verimli Kullanım İpuçları
- Sınırlı I/O sayısında maksimum verim için periferik pin paylaşımını optimize edin
- Analog ve dijital pin durumlarını ADCON1 kaydı ile doğru konfigüre edin
- PIC16F876'nın 28 pinli yapısının, PCB alanından tasarruf sağladığını unutmayın
- Gerçek zamanlı uygulamalarda interrupt önceliklerini doğru ayarlayın
- EEPROM kullanımını optimize ederek programın flash belleğe yazma sıklığını azaltın
- Mümkünse yeni projelerde 100,000 yazma döngüsü sunan PIC16F876A'yı tercih edin
