PIC16F876-20/SP DIP 8-Bit 20 MHz Mikrodenetleyici

PIC16F876-20/SP DIP 8-Bit 20 MHz Mikrodenetleyici

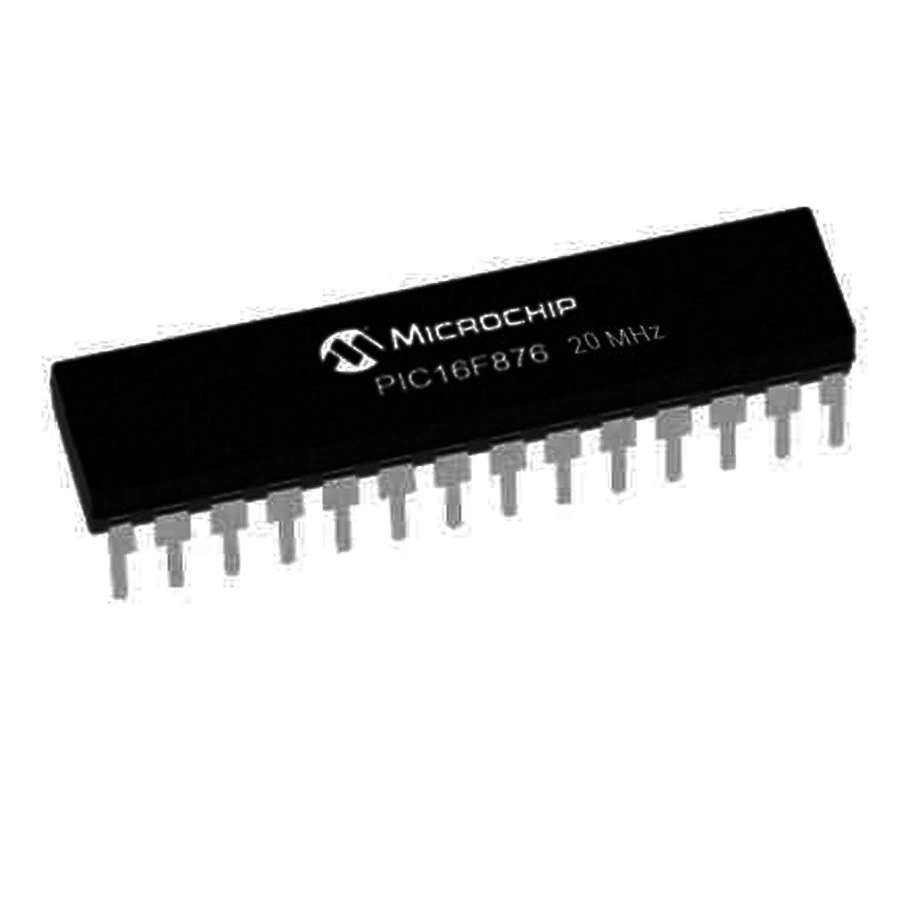

PIC16F876-20/SP, Microchip Technology'nin sunduğu güçlü bir 8-bit mikrodenetleyicidir. DIP-28 paketinde olan bu entegre, 20 MHz'e kadar çalışma frekansına sahiptir ve çeşitli projelerde kullanım için idealdir.

8KB program belleği ve 368 bayt RAM kapasitesine sahip olan bu mikrodenetleyiciler, orta seviye projeleriniz için uygun bir çözüm sunar.

PIC16F876-20/SP, elektronik komponentler arasında kontrol uygulamaları için tercih edilen bir üründür.

Teknik Özellikler

PIC16F876-20/SP DIP 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F876-20/SP
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 8 KB (8K x 14-bit kelime)
• RAM Belleği: 368 Bayt
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 22
• ADC Kanalları: 5 (10-bit)
• PWM Kanalları: 2
• Seri Haberleşme: 1 x USART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 13
• Çalışma Gerilimi: 4.0V - 5.5V

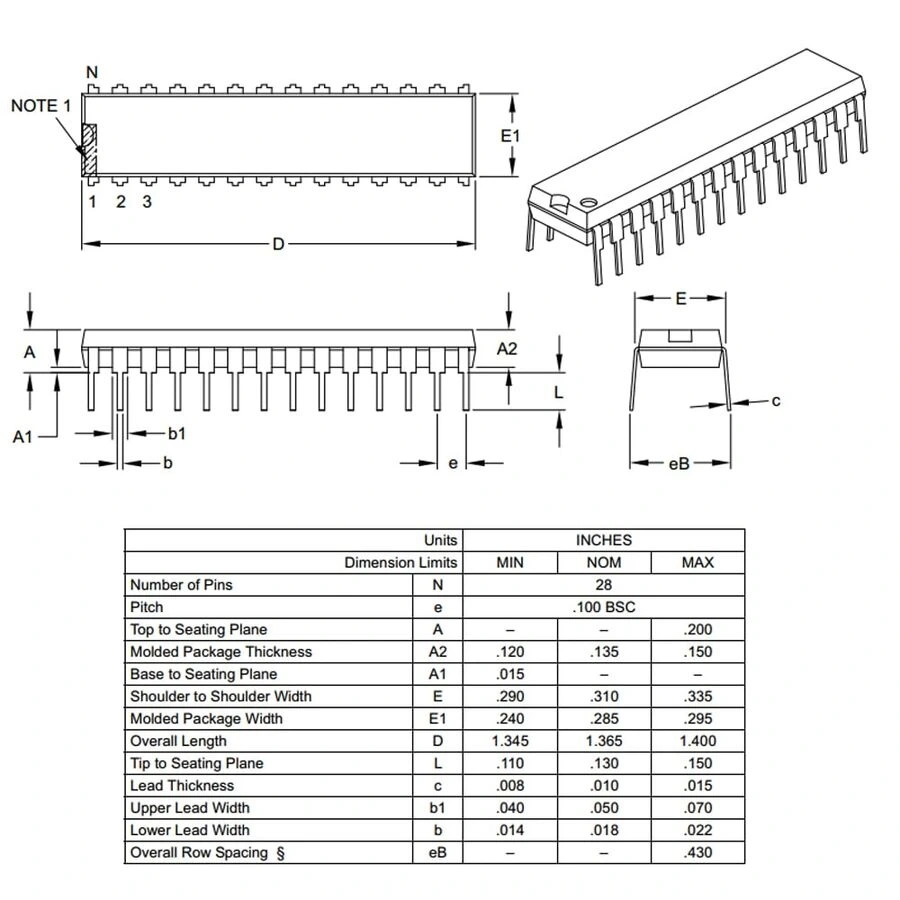

• Paket Tipi: DIP-28
• Pin Sayısı: 28
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Güç Tüketimi (Aktif): ~2.0mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• Programlama Döngüsü: 1,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

Kullanım Alanları

PIC16F876-20/SP DIP 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol

• Sensör izleme ve veri toplama sistemleri
• Motor kontrol devreleri
• PLC alternatifi kontrol üniteleri
• Sıcaklık ve basınç ölçüm sistemleri
• Endüstriyel otomasyon modülleri

Elektronik Cihazlar

• Akıllı ev sistemleri
• Uzaktan kontrol üniteleri
• Veri kaydediciler
• LCD/LED gösterge kontrolleri
• Güvenlik ve alarm sistemleri

Eğitim ve Geliştirme

• Mikrodenetleyici eğitim sistemleri
• Prototip geliştirme platformları
• Robot kontrol sistemleri
• Öğrenci projeleri
• Hobi elektronik projeleri

Avantajlar ve Özellikler

PIC16F876-20/SP DIP 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Kolay Kullanım: DIP-28 paketi ile breadboard kullanımına uygun format
• Yeterli Program Alanı: 8KB Flash bellek ile orta ölçekli projeler
• Çeşitli Haberleşme: USART ve SPI/I²C protokolleri ile çoklu cihaz kontrolü
• Analog Ölçüm: 5 kanal ADC ile hassas veri toplama
• Esnek I/O: 22 I/O pini ile çevre birimleri kontrolü
• Kalıcı Bellek: 256 bayt EEPROM ile ayar verilerini saklama
• Düşük Güç Modu: Sleep özelliği ile pil tasarrufu
• Endüstriyel Dayanıklılık: Geniş sıcaklık aralığında çalışma
• Kesme Yönetimi: 13 kesme kaynağı ile etkin olay yönetimi
• Hassas Zamanlama: 3 ayrı zamanlayıcı ile kontrollü işlemler

Programlama ve Geliştirme

PIC16F876-20/SP DIP 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı
• MikroC PRO, CCS C veya diğer PIC uyumlu derleyiciler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 5V güç kaynağı
• Harici kristal (20MHz'e kadar) ve yükleme kapasitörleri

PIC16F876-20/SP, Microchip PIC mikrodenetleyici ailesinin güvenilir bir üyesi olarak, kullanıcılarına pratik kontrol çözümleri sunar.

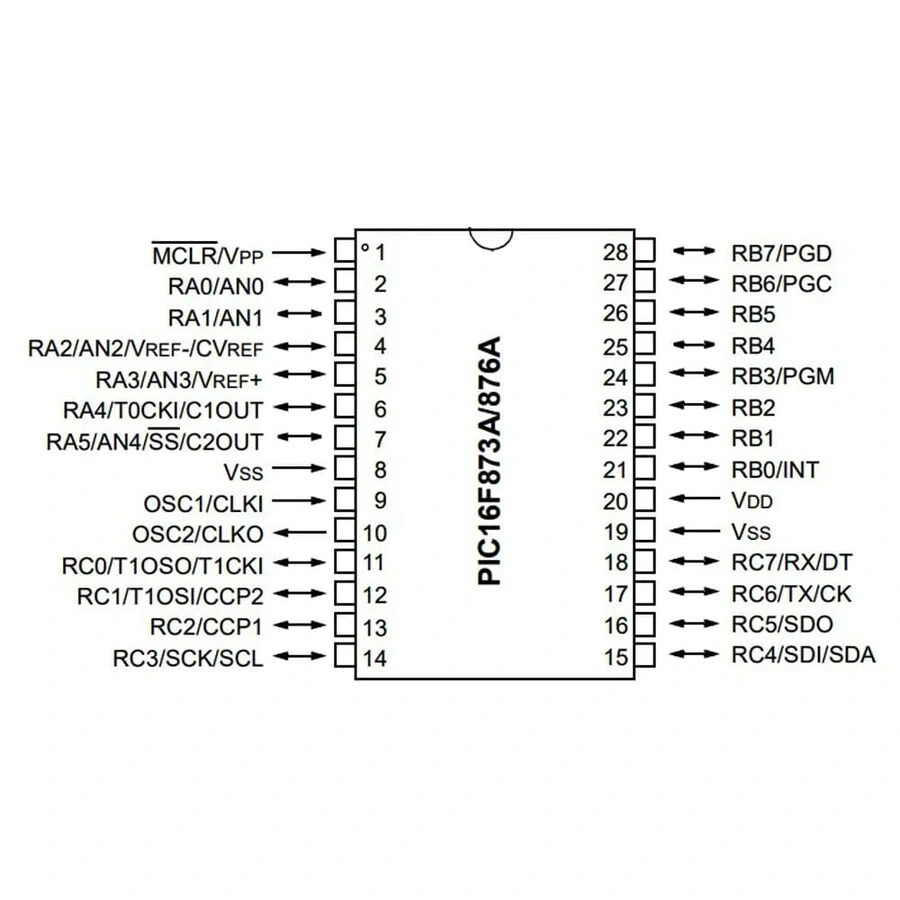

Önemli port fonksiyonları:

• PORTA (RA0-RA5): Dijital I/O, ADC, MCLR
• PORTB (RB0-RB7): Dijital I/O, interrupt-on-change
• PORTC (RC0-RC7): Dijital I/O, PWM, USART, I²C, SPI
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• OSC1/OSC2: Harici osilatör bağlantısı
• AN0-AN4: Analog giriş kanalları
• RX/TX: USART seri haberleşme
• SCL/SDA: I²C haberleşme

Sorun Giderme ve İpuçları

PIC16F876-20/SP DIP 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hatası: ICSP bağlantılarını ve programlayıcı ayarlarını kontrol edin
• Osilatör Çalışma Sorunu: Kristal bağlantılarını ve yükleme kapasitörlerini kontrol edin
• I/O Pin Çalışmıyor: TRIS ve PORT kayıtlarını doğru yapılandırın
• ADC Okumaları Hatalı: Referans voltajı ve port ayarlarını kontrol edin
• Haberleşme Hatası: Baudrate ve haberleşme parametrelerini doğrulayın

Verimli Kullanım İpuçları

• Interrupt kullanarak işlemci yükünü azaltın
• Güç tüketimini azaltmak için sleep modunu etkin kullanın
• EEPROM'u hassas veriler için yedeğe alın
• Analog pinleri dijital olarak kullanmak için ADCON1 kaydını ayarlayın
• Timer modüllerini paralel görevler için kullanın
• Watchdog timer ile sistem kilitleme sorunlarını önleyin

Paket İçeriği

• PIC16F876-20/SP DIP 8-Bit 20 MHz Mikrodenetleyici
