PIC16F873A I/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici

PIC16F873A-I/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici

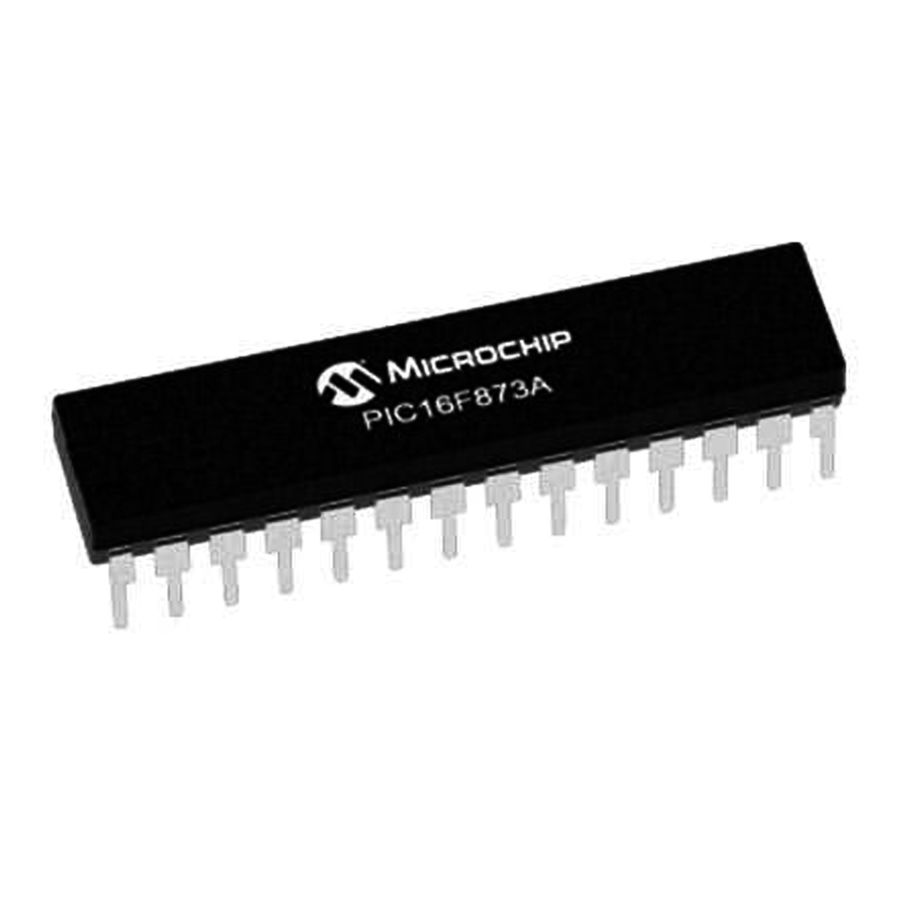

PIC16F873A-I/SP, Microchip firmasının kompakt yapıda yüksek performanslı 8-bit mikrodenetleyicisidir. SPDIP-28 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile orta ölçekli projelere ideal çözüm sunar.

4KB program belleği, 192 bayt RAM ve 128 bayt EEPROM ile donatılan bu mikrodenetleyiciler, sınırlı alanlarda bile güçlü kontrol imkanı sağlar.

22 I/O pini ile zengin arayüz imkanı sunan PIC16F873A-I/SP, elektronik komponentler arasında Microchip PIC mikrodenetleyici ailesinin yaygın kullanılan ve gelişmiş A serisinin kompakt bir üyesidir.

Teknik Özellikler

PIC16F873A-I/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F873A-I/SP
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 4 KB (4K x 14-bit kelime)
• RAM Belleği: 192 Bayt
• EEPROM Belleği: 128 Bayt
• I/O Pin Sayısı: 22
• ADC Kanalları: 5 (10-bit)
• PWM Kanalları: 2
• Seri Haberleşme: 1 x USART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Capture/Compare/PWM Modülleri: 2
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 13
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket Tipi: SPDIP-28 (Through-Hole)
• Pin Sayısı: 28
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Analog Modüller: ADC, komparatör, gerilim referansı
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~1.8mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

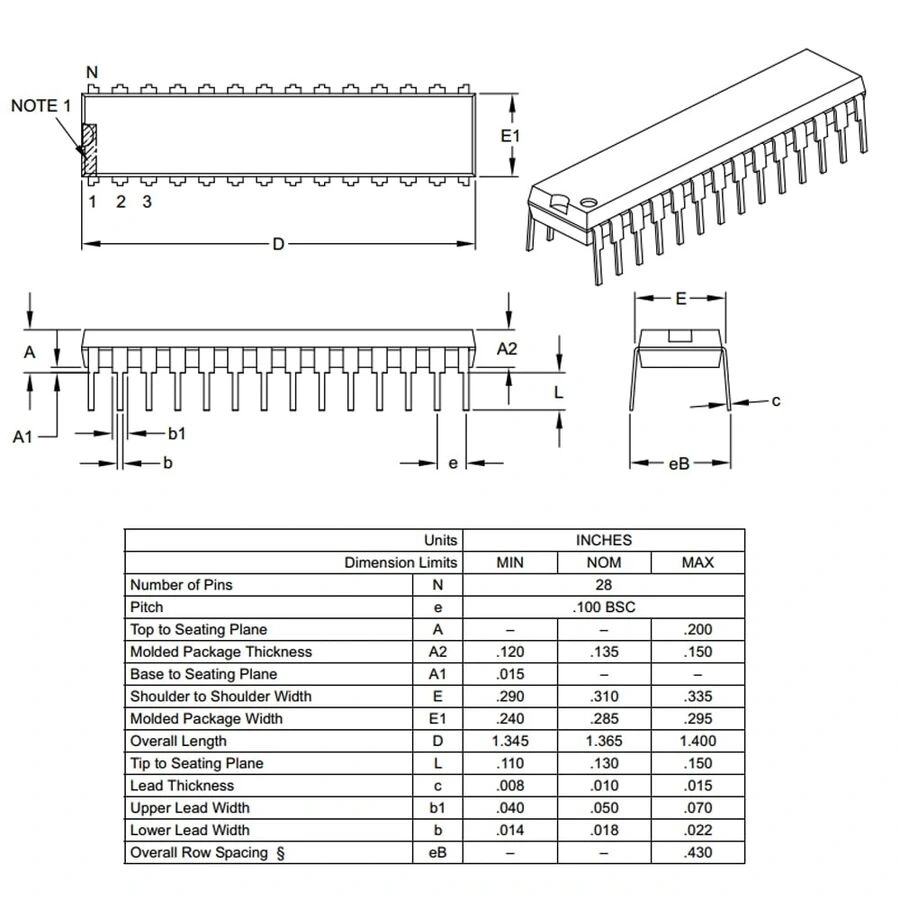

• Paket Boyutları: 34.5mm x 7.6mm x 3.3mm

Kullanım Alanları

PIC16F873A-I/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Kompakt Cihazlar

• Küçük boyutlu sensör kontrol üniteleri
• Taşınabilir ölçüm cihazları
• Güç tüketimi düşük IoT aygıtları
• Uzaktan kontrol sistemleri
• Akıllı ev modülleri

Endüstriyel Kontrol

• Sıcaklık ve nem izleme cihazları
• Küçük motor kontrol sistemleri
• Otomatik sulama ve kontrol üniteleri
• Basit PLC uygulamaları
• Endüstriyel sensör arayüzleri

Eğitim ve Hobi

• Mikrodenetleyici eğitim platformları
• DIY elektronik projeler
• Mini robot kontrol sistemleri
• Ev otomasyonu denemeleri
• Veri kayıt cihazları

Avantajlar ve Özellikler

PIC16F873A-I/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Kompakt Tasarım: 28 pinli paketi ile küçük PCB alanı gereksinimi
• Yüksek Yazma Döngüsü: 100,000 kez yazma/silme imkanı sunan güvenilir flash bellek
• Düşük Güç Tüketimi: Sleep modunda 1μA'dan az tüketim ile pil ömrünü uzatma
• Geniş Çalışma Voltajı: 2.0V - 5.5V aralığında çalışabilme esnekliği
• Çoklu Haberleşme: USART, SPI, I²C protokolleri ile geniş entegrasyon imkanı
• Analog Yetenekler: 5 kanal 10-bit ADC ve komparatörler ile hassas ölçümler
• Endüstriyel Sıcaklık: -40°C ile +85°C arasında güvenilir çalışma
• Üretim Kolaylığı: SPDIP paketi ile kolay lehimleme ve servis imkanı
• Kalıcı Veri Saklama: 128 byte EEPROM ile konfigürasyon verisi depolama
• Geniş Ekosistem: Yaygın kullanım ve destek ile kolay erişilebilir kaynaklar

Programlama ve Geliştirme

PIC16F873A-I/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı
• MPLAB Code Configurator (MCC) grafik arayüzü
• MikroC PRO, HI-TECH C veya diğer PIC uyumlu C derleyicileri
• DIP28 ZIF soket (kolay çıkarıp takma için)
• Breadboard ve bağlantı kabloları
• Assembly dili için MPASM assembler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 2.0V - 5.5V güç kaynağı
• Harici kristal (4-20MHz arası)

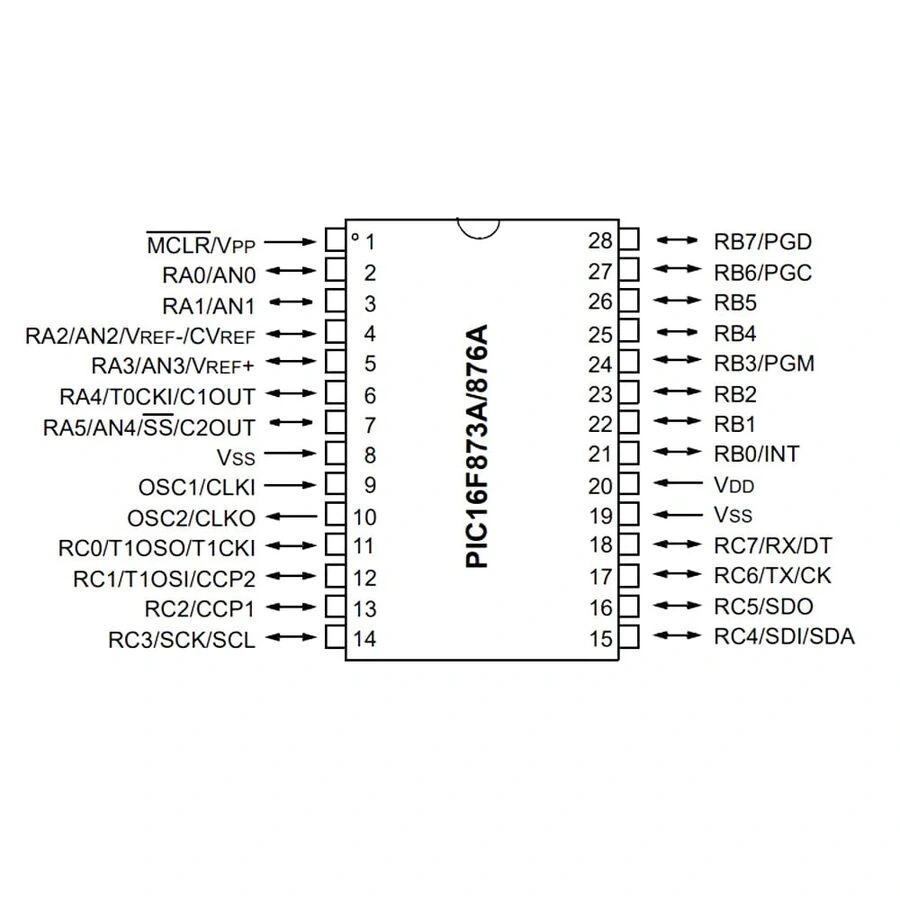

Önemli port fonksiyonları:

• PORTA (RA0-RA5): Dijital I/O, ADC, analog komparatör, VREF
• PORTB (RB0-RB7): Dijital I/O, interrupt-on-change, programlama pinleri
• PORTC (RC0-RC7): Dijital I/O, USART, I²C, SPI, Timer, CCP
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• OSC1/OSC2: Harici osilatör bağlantısı
• AN0-AN4: Analog giriş kanalları
• RX/TX: USART seri haberleşme
• SCL/SDA: I²C haberleşme
• SDO/SDI/SCK: SPI haberleşme

Sorun Giderme ve İpuçları

PIC16F873A-I/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Sorunları: ICSP bağlantılarını kontrol edin, PGD ve PGC pinlerine pull-up dirençleri ekleyin.
• Osilatör Çalışmıyor: Kristal ve kapasitörleri kontrol edin, doğru konfigürasyon bitlerini ayarlayın.
• Düşük Voltajda Kararsızlık: Düşük voltajda çalışırken osilatör frekansını düşürün, Brown-out aktivasyon seviyesini ayarlayın.
• ADC Okuma Hataları: Acquisition time ayarlayın, referans voltaj bağlantılarını kontrol edin.
• Beklenmedik Sıfırlanmalar: Watchdog Timer ayarlarını kontrol edin, MCLR pinine filtre ekleyin.

Verimli Kullanım İpuçları

• Sınırlı bellek için kod optimizasyonu ve modüler programlama yapın
• Aynı anda birden fazla iletişim protokolü kullanırken pin çakışmalarına dikkat edin
• Analog ve dijital pin durumlarını ADCON1 kaydı ile doğru yapılandırın
• Pil ömrünü uzatmak için sleep modunu etkin kullanın
• Mikrodenetleyicinin 100,000 yazma döngüsü avantajından faydalanın
• Kritik uygulamalarda watchdog timer ile sistem güvenliğini artırın

Paket İçeriği

• PIC16F873A-I/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici
