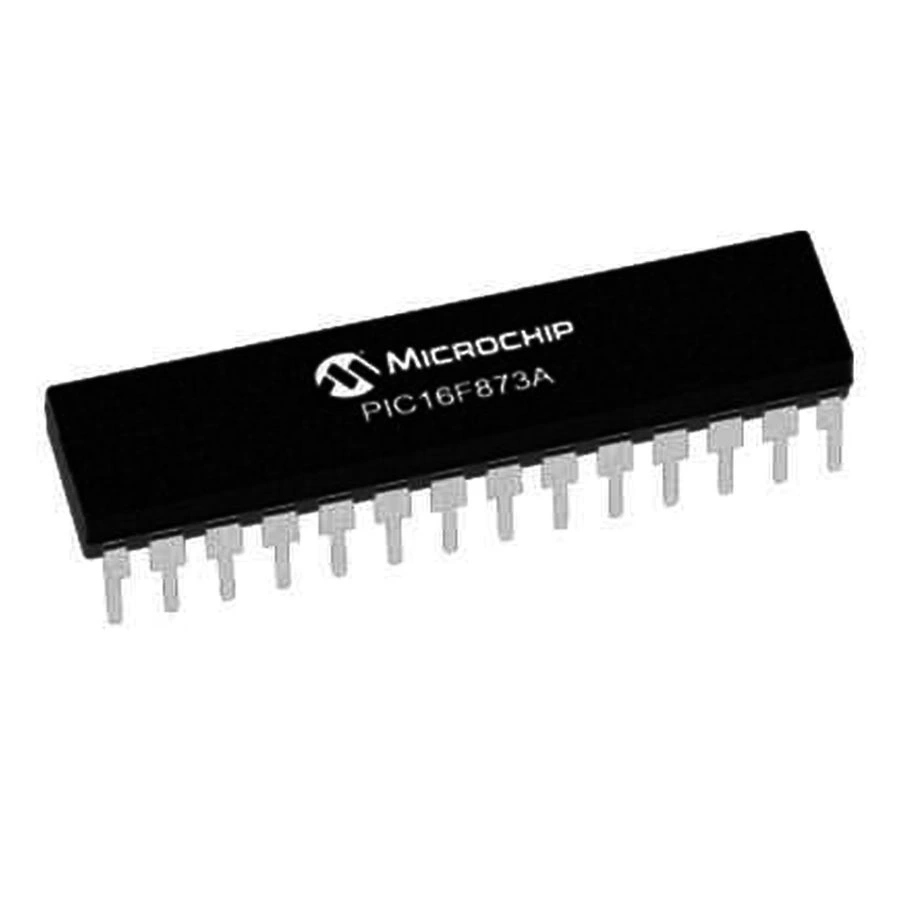

PIC16F873-04/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici

PIC16F873-04/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici

PIC16F873-04/SP, Microchip firmasının orta seviye 8-bit mikrodenetleyicisidir. SPDIP-28 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile çeşitli uygulamalar için dengeli bir çözüm sunar.

4KB program belleği, 192 bayt RAM ve 128 bayt EEPROM ile donatılan bu mikrodenetleyiciler, kompakt yapısıyla etkin performans sağlar.

22 I/O pini ile geniş bağlantı imkanı sunan PIC16F873-04/SP, elektronik komponentler arasında Microchip PIC mikrodenetleyici ailesinin dengeli özellikler sunan bir üyesidir.

Teknik Özellikler

PIC16F873-04/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F873-04/SP
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 4 KB (4K x 14-bit kelime)
• RAM Belleği: 192 Bayt
• EEPROM Belleği: 128 Bayt
• I/O Pin Sayısı: 22
• ADC Kanalları: 5 (10-bit)
• PWM Kanalları: 2
• Seri Haberleşme: 1 x USART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Capture/Compare/PWM Modülleri: 2
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 13
• Çalışma Gerilimi: 4.0V - 5.5V
• Paket Tipi: SPDIP-28 (Through-Hole)
• Pin Sayısı: 28
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Analog Modüller: ADC, komparatör, gerilim referansı
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~2.0mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• Programlama Döngüsü: 1,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

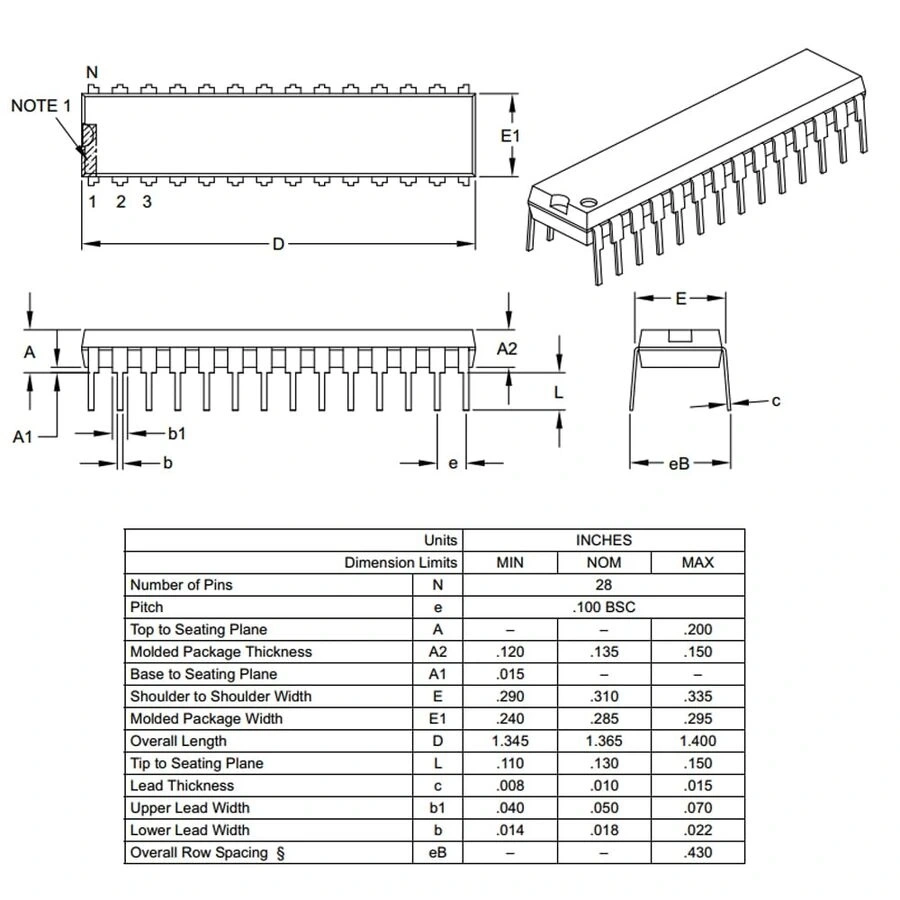

• Paket Boyutları: 34.5mm x 7.6mm x 3.3mm

Kullanım Alanları

PIC16F873-04/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol

• Sensör arayüzleri
• Basit motor kontrol sistemleri
• Sıcaklık ve basınç monitörleri
• Otomasyon cihazları
• Veri toplama üniteleri

Eğitim ve Prototipleme

• Mikrodenetleyici eğitim kartları
• Elektronik laboratuvar projeleri
• Breadboard uygulamaları
• DIY elektronik cihazlar
• Robot kontrol sistemleri

Gömülü Sistemler

• Akıllı ev modülleri
• Elektronik cihaz kontrol birimleri
• Uzaktan kontrol sistemleri
• Haberleşme arayüzleri
• Zamanlayıcı ve alarm sistemleri

Avantajlar ve Özellikler

PIC16F873-04/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Dengeli Bellek: 4KB program belleği ile orta ölçekli uygulamalar için yeterli kapasite
• Kolay Kullanım: SPDIP-28 paketi ile breadboard üzerinde hızlı prototipleme
• EEPROM Bellek: 128 bayt kalıcı veri saklama imkanı
• Analog Yetenekler: 5 kanal 10-bit ADC ile hassas ölçümler
• Çoklu Haberleşme: USART, SPI ve I²C protokolleri ile geniş entegrasyon
• PWM Modülleri: 2 adet PWM kanalı ile çift motor kontrolü
• Endüstriyel Sıcaklık: -40°C ile +85°C arası güvenilir çalışma
• Düşük Güç Tüketimi: Sleep modunda 1µA'dan az tüketim
• Yerleşik Komparatörler: 2 adet analog komparatör ile sinyal karşılaştırma
• Geniş I/O İmkanı: 22 I/O pini ile çeşitli periferikleri kontrol edebilme

Programlama ve Geliştirme

PIC16F873-04/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı
• MikroC PRO, HI-TECH C veya diğer PIC uyumlu C derleyicileri
• DIP28 ZIF soket (kolay çıkarıp takma için)
• Breadboard ve bağlantı kabloları
• Assembly dili için MPASM assembler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 5V güç kaynağı
• Harici kristal (4-20MHz arası)

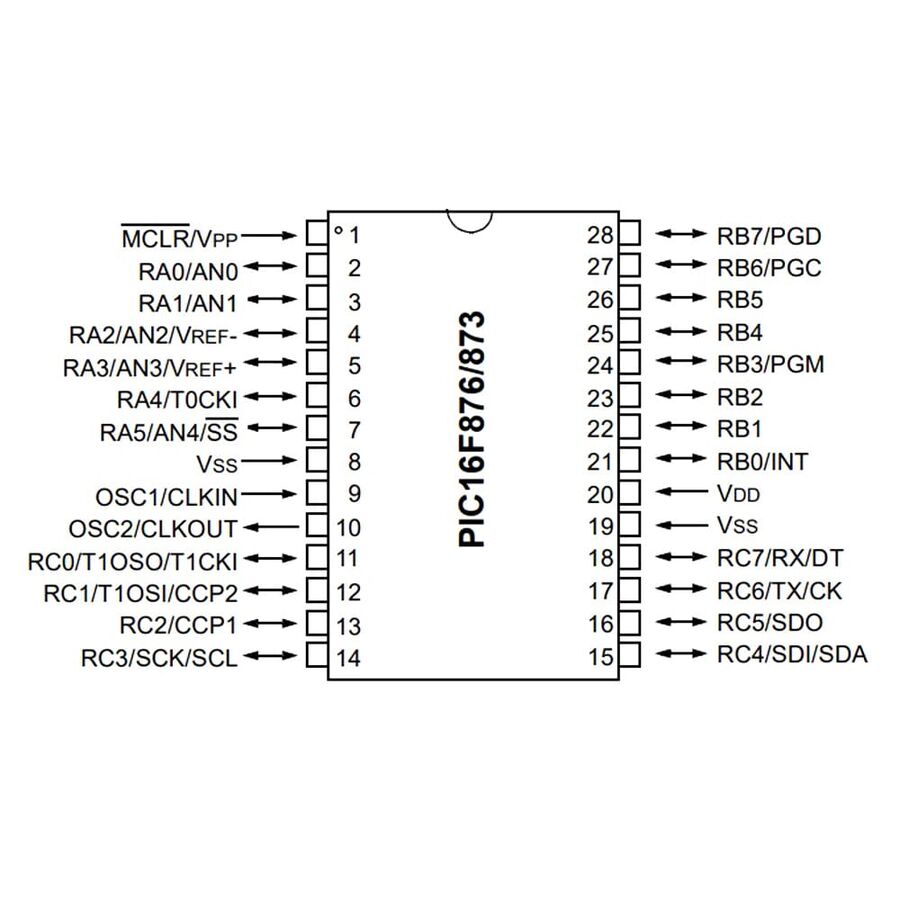

Önemli port fonksiyonları:

• PORTA (RA0-RA5): Dijital I/O, ADC, analog komparatör, VREF
• PORTB (RB0-RB7): Dijital I/O, interrupt-on-change, programlama pinleri
• PORTC (RC0-RC7): Dijital I/O, USART, I²C, SPI, Timer, CCP
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• OSC1/OSC2: Harici osilatör bağlantısı
• AN0-AN4: Analog giriş kanalları
• TX/RX: USART seri haberleşme
• SCL/SDA: I²C haberleşme
• SDO/SDI/SCK: SPI haberleşme
• CCP1/CCP2: Capture/Compare/PWM pinleri

Sorun Giderme ve İpuçları

PIC16F873-04/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hataları: ICSP bağlantılarını kontrol edin, programlayıcı voltajını doğrulayın.
• Flash Bellek Ömrü: 1,000 yazma limiti için gereksiz programlamalardan kaçının, simulatör kullanın.
• Osilatör Sorunları: Doğru kristal ve kapasitör değerlerini kullanın, PCB düzenine dikkat edin.
• I/O Pin Çakışmaları: Çoklu fonksiyonlu pinlerin kullanımını dikkatle planlayın.
• Analog Okuma Problemleri: ADCON1 ayarlarını kontrol edin, acquisition time ayarlayın.

Verimli Kullanım İpuçları

• Bellek tasarrufu için optimize edilmiş kod yazın veya assembly dili kullanın
• EEPROM ömrünü uzatmak için yazma işlemlerini minimize edin
• ADC kullanırken analog ve dijital toprakları ayırın
• Pin kısıtlamaları için port çoğullama teknikleri kullanın
• Düşük güç uygulamaları için sleep modunu etkin kullanın
• Program belleğinin 1,000 yazma limitini göz önünde bulundurun

Paket İçeriği

• PIC16F873-04/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici
