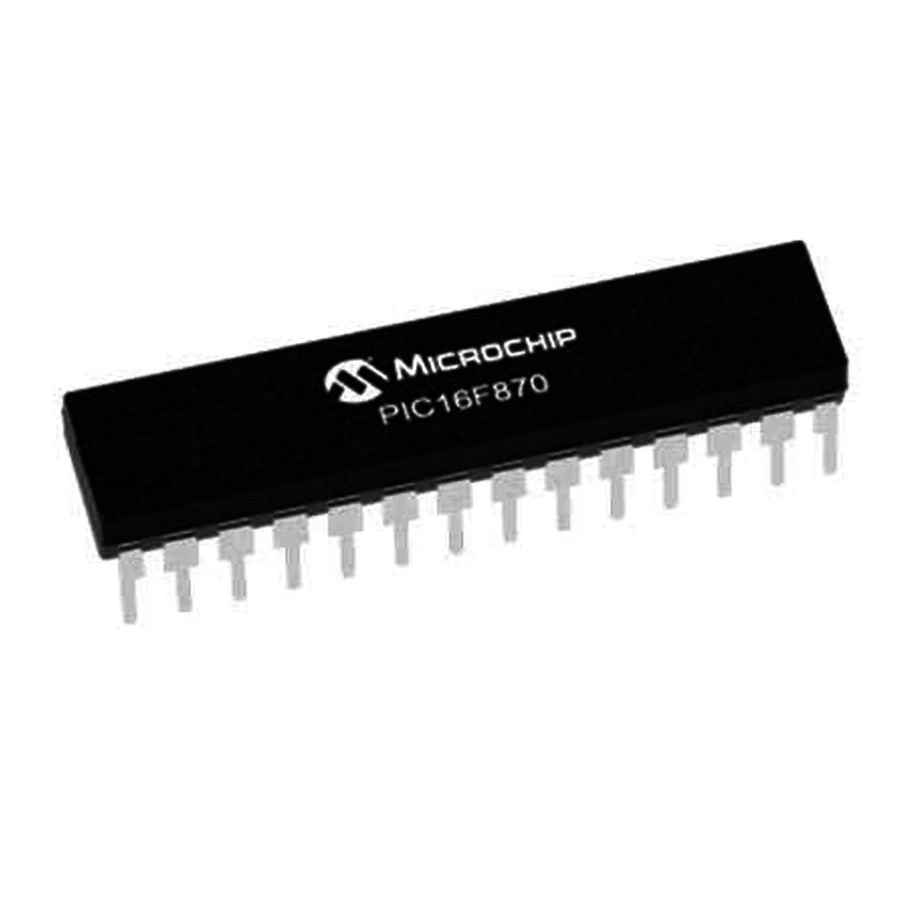

PIC16F870 I/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici

PIC16F870-I/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici

PIC16F870-I/SP, Microchip firmasının kompakt yapıda ekonomik bir 8-bit mikrodenetleyicisidir. SPDIP-28 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile küçük ve orta ölçekli projelere uygun bir çözüm sunar.

2KB program belleği, 128 bayt RAM ve 64 bayt EEPROM ile donatılan bu mikrodenetleyiciler, temel kontrol uygulamaları için ideal bir seçenektir.

22 I/O pini ile yeterli arayüz imkanı sunan PIC16F870-I/SP, elektronik komponentler arasında Microchip PIC mikrodenetleyici ailesinin başlangıç seviyesi projeler için uygun fiyatlı bir üyesidir.

Teknik Özellikler

PIC16F870-I/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F870-I/SP
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 2 KB (2K x 14-bit kelime)
• RAM Belleği: 128 Bayt
• EEPROM Belleği: 64 Bayt
• I/O Pin Sayısı: 22
• ADC Kanalları: 5 (10-bit)
• PWM Kanalları: 0
• Seri Haberleşme: 1 x USART
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 10
• Çalışma Gerilimi: 4.0V - 5.5V
• Paket Tipi: SPDIP-28 (Through-Hole)
• Pin Sayısı: 28
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Analog Modüller: ADC, komparatör, gerilim referansı
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~1.8mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• Programlama Döngüsü: 1,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet
• Paket Boyutları: 34.5mm x 7.6mm x 3.3mm

Kullanım Alanları

PIC16F870-I/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Temel Kontrol Uygulamaları

• Basit sensör okuma devreleri
• LED kontrol sistemleri
• Küçük ölçekli otomasyon projeleri
• Zamanlayıcı devreleri
• Basit veri toplama cihazları

Eğitim Projeleri

• Mikrodenetleyici eğitim platformları
• Giriş seviyesi PIC programlama
• Elektronik laboratuvar deneyleri
• Öğrenci projeleri
• Temel elektronik eğitim kitleri

Hobi Elektroniği

• DIY elektronik uygulamaları
• Basit ev otomasyonu
• Bahçe sulama kontrolü
• Model araba/uçak kontrolü
• Küçük ölçekli robot projeleri

Avantajlar ve Özellikler

PIC16F870-I/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Ekonomik Çözüm: Düşük maliyetli mikrodenetleyici ile uygun bütçeli projeler
• Kompakt Tasarım: 28 pinli paketi ile küçük PCB alanı gereksinimi
• Yeterli I/O: 22 I/O pini ile temel uygulamalar için gerekli arayüz imkanı
• Analog Yetenekler: 5 kanal 10-bit ADC ile hassas analog ölçümler
• Seri Haberleşme: USART modülü ile harici cihazlarla kolay iletişim
• Endüstriyel Sıcaklık: -40°C ile +85°C arasında güvenilir çalışma
• Kolay Kullanım: SPDIP paketi ile breadboard ve PCB'de kolay montaj
• EEPROM Depolama: 64 bayt konfigürasyon verisi depolama imkanı
• Düşük Güç Seçenekleri: Sleep modu ve power-saving özellikleri
• Programlama Kolaylığı: ICSP ile devre üzerinde programlama imkanı

Programlama ve Geliştirme

PIC16F870-I/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı
• MikroC PRO, HI-TECH C veya diğer PIC uyumlu C derleyicileri
• DIP28 ZIF soket (kolay çıkarıp takma için)
• Breadboard ve bağlantı kabloları
• Assembly dili için MPASM assembler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 5V güç kaynağı
• Harici kristal (4-20MHz arası)

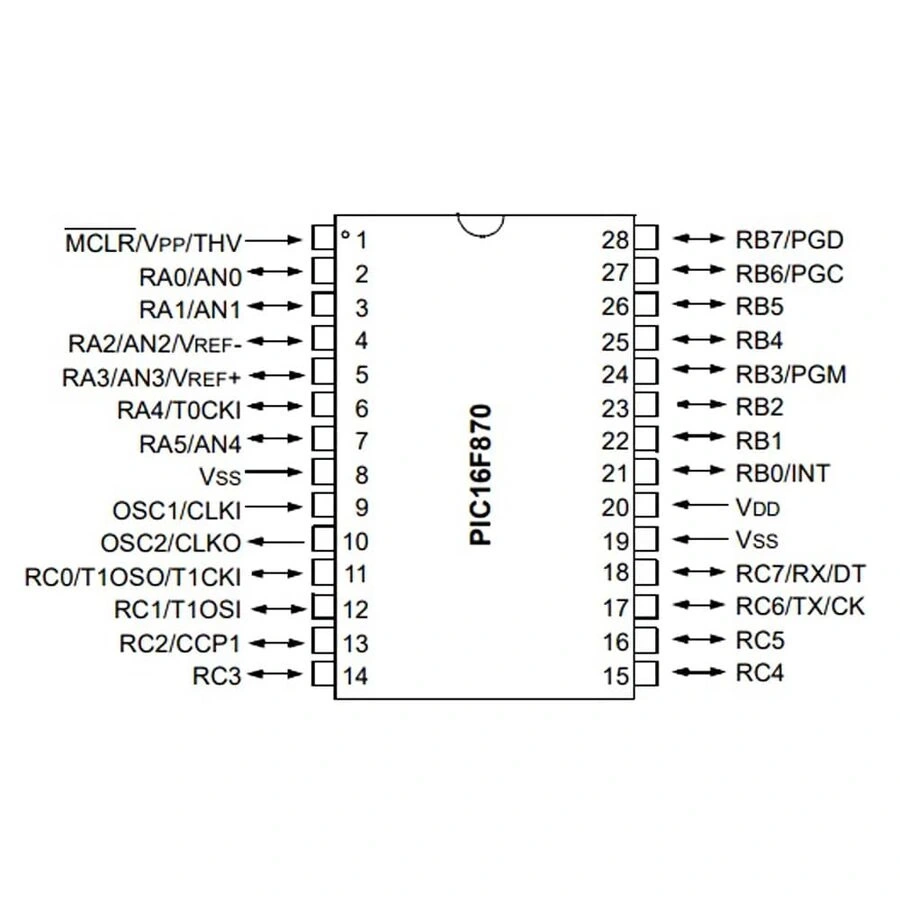

Önemli port fonksiyonları:

• PORTA (RA0-RA5): Dijital I/O, ADC, analog komparatör, VREF
• PORTB (RB0-RB7): Dijital I/O, interrupt-on-change, programlama pinleri
• PORTC (RC0-RC7): Dijital I/O, USART, Timer
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• OSC1/OSC2: Harici osilatör bağlantısı
• AN0-AN4: Analog giriş kanalları
• RX/TX: USART seri haberleşme

Sorun Giderme ve İpuçları

PIC16F870-I/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Bellek Yetersizliği: Kod optimizasyonu yapın, gereksiz değişkenlerden kaçının, makrolar kullanın.
• Programlama Hataları: ICSP bağlantılarını kontrol edin, doğru programlayıcı ayarlarını kullanın.
• Osilatör Sorunları: Kristal ve kapasitör değerlerini kontrol edin, konfigürasyon bitlerini doğrulayın.
• ADC Okuma Hataları: Acquisition time ayarlayın, referans voltaj bağlantılarını kontrol edin.
• Yazma Döngüsü Sınırları: 1000 yazma limitini göz önünde bulundurun, gereksiz programlamalardan kaçının.

Verimli Kullanım İpuçları

• Sınırlı program belleği için assembly dili veya optimize C kodu tercih edin
• PWM ihtiyacı için Timer kesmeleri ile yazılımsal PWM oluşturun
• Analog ve dijital pin durumlarını ADCON1 kaydı ile doğru yapılandırın
• EEPROM verimli kullanmak için veri paketleme teknikleri uygulayın
• Yeterli I/O için port çoğullama (port multiplexing) teknikleri kullanın
• Simulatör ile geliştirme aşamasında bellek yazma döngülerini koruyun

Paket İçeriği

• PIC16F870-I/SP SPDIP-28 8-Bit 20 MHz Mikrodenetleyici
