PIC16F84A 20/P PDIP-18 8-Bit 20MHz Mikrodenetleyici

PIC16F84A-20/P PDIP-18 8-Bit 20MHz Mikrodenetleyici

PIC16F84A-20/P, Microchip tarafından üretilen klasik ve güvenilir bir 8-bit mikrodenetleyicidir. 20 MHz çalışma frekansı ile yüksek hız gerektiren uygulamalarda kullanılabilen bu PDIP-18 paketindeki işlemci, kompakt boyutu ve kullanım kolaylığı ile öne çıkar.

1K Flash program belleği, 68 bayt RAM ve 64 bayt EEPROM veri belleğine sahip olan bu Microchip PIC mikrodenetleyici, eğitim projeleri, basit kontrol uygulamaları ve küçük elektronik sistemler için ideal bir seçimdir.

13 I/O pini, dahili osilatör ve düşük güç tüketimi sunan bu elektronik komponentler kategorisindeki mikrodenetleyiciler arasında giriş seviyesi projeler için en çok tercih edilen ürünlerden biridir.

Teknik Özellikler

PIC16F84A-20/P 8-Bit 20MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F84A-20/P
• İşlemci Mimarisi: 8-Bit
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 1K x 14 bit (1.75 kB)
• RAM Belleği: 68 bayt
• EEPROM Veri Belleği: 64 bayt
• I/O Portu Sayısı: 2 (A, B)
• Toplam I/O Pin Sayısı: 13
• Zamanlayıcı Modülleri: 1 (Timer0)
• A/D Dönüştürücü: Yok
• Kesme (Interrupt) Kaynakları: 4
• Çalışma Gerilimi: 2,0V - 6.0V

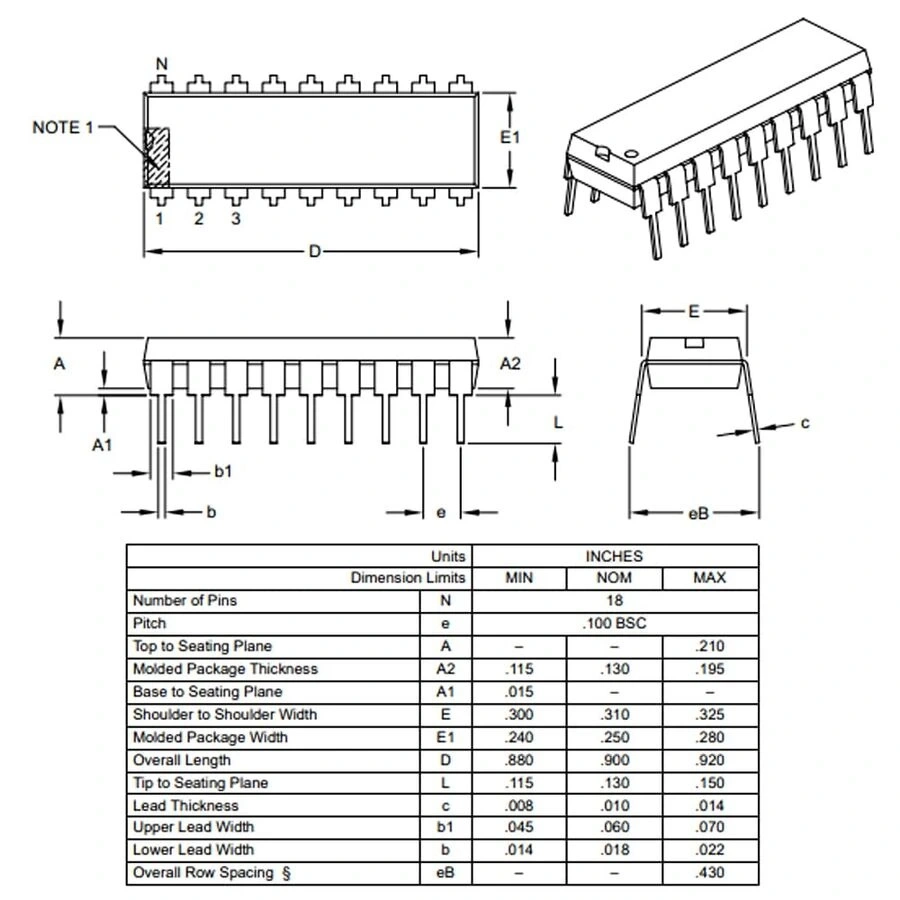

• Paket Tipi: PDIP-18

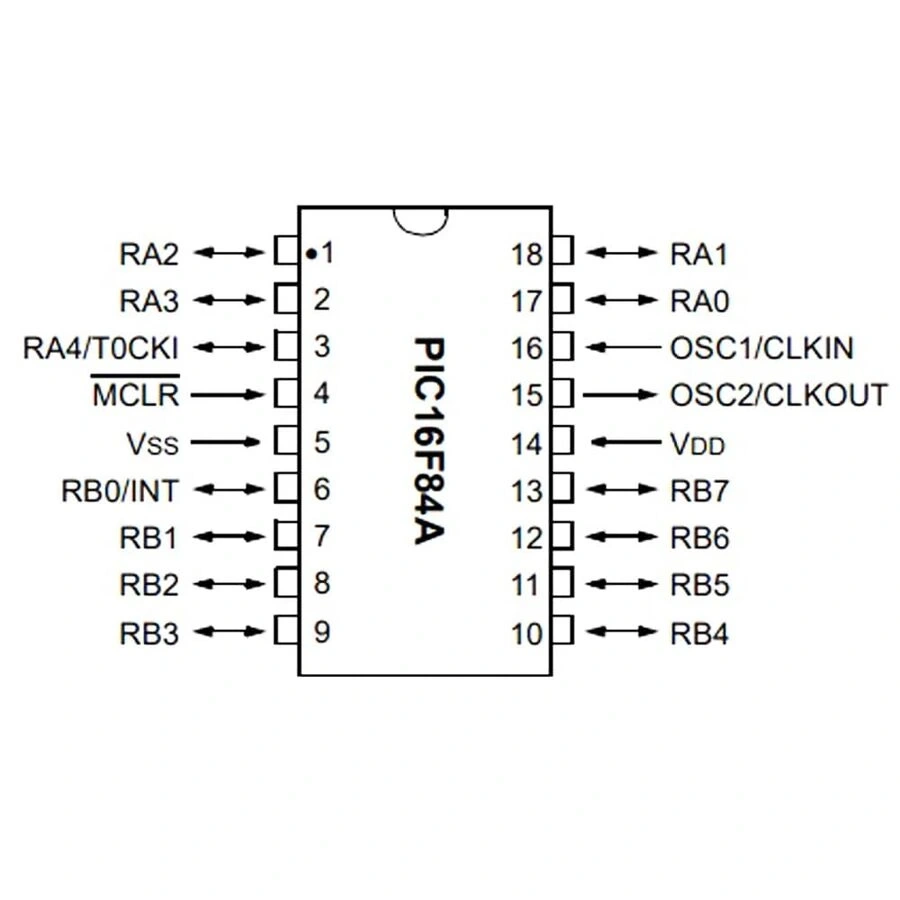

• Pin Sayısı: 18
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Var
• Brown-out Reset: Var
• In-Circuit Serial Programming: Var
• In-Circuit Debugging: Yok
• Osilatör Tipleri: LP, XT, HS, RC
• Komut Seti: 35 komut
• Programlama Döngü Dayanıklılığı: Minimum 1,000 yazma/silme döngüsü
• EEPROM Dayanıklılığı: Minimum 1,000,000 yazma/silme döngüsü
• Veri Koruma: Minimum 40 yıl
• Power-up Timer: Var
• RoHS Uyumluluğu: Evet

Kullanım Alanları

PIC16F84A-20/P 8-Bit 20MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Eğitim Projeleri

• Başlangıç seviyesi mikrodenetleyici eğitimi
• LED ve buton kontrol uygulamaları
• Zamanlayıcı ve sayaç projeleri
• Basit elektronik devreler
• Assembly ve C programlama öğretimi

Hobi Elektroniği

• Dijital saat uygulamaları
• Basit alarm sistemleri
• LED animasyon kontrol devreleri
• Uzaktan kumanda alıcı/verici sistemleri
• Küçük oyun sistemleri

Endüstriyel Kontrol

• Basit motor kontrol uygulamaları
• Sıcaklık kontrol sistemleri
• Sensör arayüzleri
• Zamanlayıcı röle devreleri
• Basit otomasyon sistemleri

Avantajlar ve Özellikler

PIC16F84A-20/P 8-Bit 20MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Yüksek Çalışma Frekansı: 20 MHz ile daha hızlı işlem yapabilme kapasitesi
• Eğitim Dostu: Öğrenme ve geliştirme için ideal mimari ve komut seti
• EEPROM Bellek: Elektrik kesintilerinde veri koruması için 64 bayt dahili EEPROM
• Kompakt Tasarım: 18 pinli DIP paketi ile breadboard ve PCB'lerde kolay kullanım
• Esnek Besleme Gerilimi: 2.0V ile 6.0V arası geniş çalışma voltajı aralığı
• Dayanıklı Yapı: Endüstriyel sıcaklık aralığında çalışabilme (-40°C ile +85°C)
• ICSP Desteği: In-Circuit Serial Programming ile devrede programlama imkanı
• Düşük Güç Tüketimi: Batarya ile çalışan projelerde uzun ömür sağlar
• Çok Yönlülük: 13 I/O pini ile farklı cihazları kontrol edebilme
• Yaygın Destek: Geniş dokümantasyon ve örnek proje kaynakları

Programlama ve Geliştirme

PIC16F84A-20/P 8-Bit 20MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE veya MPLAB IDE geliştirme ortamı
• XC8 C derleyicisi veya MPASM Assembly derleyicisi
• PICkit, ICD veya benzer bir PIC programlayıcı
• Breadboard ve devre elemanları için bağlantı kabloları
• Kristal osilatör (gerekiyorsa) ve kapasitörler
• 5V güç kaynağı veya regülatör devresi

Geliştirme süreci adımları:

• IDE üzerinde yeni proje oluşturun ve PIC16F84A cihazını seçin
• Konfigürasyon bitlerini (Configuration Bits) doğru ayarlayın
• C veya Assembly dilinde proje kodlarını yazın
• Projeyi derleyin ve hata kontrolü yapın
• Programlayıcıyı bilgisayara ve PIC16F84A'ya bağlayın
• Derlenmiş kodu mikrodenetleyiciye yükleyin
• Devrenizin doğru çalıştığından emin olun ve gerekirse hata ayıklayın

Sorun Giderme ve İpuçları

PIC16F84A-20/P 8-Bit 20MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Mikrodenetleyici Programlanmıyor: Programlayıcı bağlantılarını ve voltaj seviyelerini kontrol edin.
• Osilatör Sorunu: Kristal ve kapasitörlerin değerlerini doğrulayın, bağlantıları tekrar kontrol edin.
• Reset Problemi: MCLR pini için pull-up direnci kullanın, değeri 10K olabilir.
• Kod Çalışmıyor: Konfigürasyon bitlerinin doğru ayarlandığından emin olun.
• I/O Portu Çalışmıyor: TRIS kaydedicilerinin doğru yapılandırıldığından emin olun.

Verimli Kullanım İpuçları

• Bellek kısıtlı olduğundan optimizasyon önemlidir, kod tekrarından kaçının
• I/O portlarını kullanırken önce TRIS ayarını yapın, sonra PORT erişimi sağlayın
• EEPROM kullanırken yazma işlemlerini sınırlayın, bellek ömrünü uzatın
• Düşük güç uygulamaları için SLEEP komutundan yararlanın
• Watchdog Timer kullanarak sistemin kilitlenmesini önleyin
• Pull-up/pull-down dirençlerini gerektiğinde kullanın

Paket İçeriği

• PIC16F84A-20/P PDIP-18 8-Bit 20MHz Mikrodenetleyici
