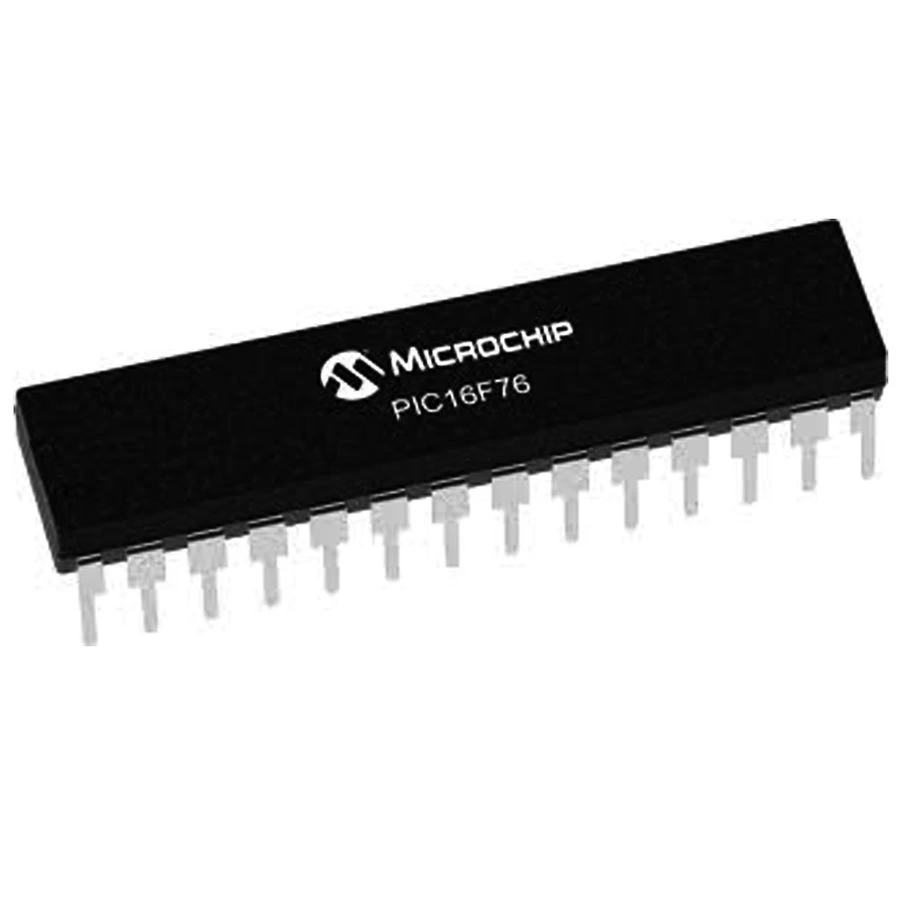

PIC16F76-I/SP, Microchip firmasının üst segment 8-bit mikrodenetleyicisidir. DIP28 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile gerçek zamanlı uygulamalara güçlü çözüm sunar.

14KB program belleği, 368 bayt RAM ve dahili osilator ile donatılan bu mikrodenetleyiciler, orta ve büyük ölçekli projeler için ideal bir seçenektir.

22 I/O pini ile zengin arayüz imkanı sunan PIC16F76-I/SP, elektronik komponentler arasında Microchip PIC mikrodenetleyici ailesinin yüksek bellek kapasitesi gerektiren kompakt uygulamalar için özel tasarlanan bir üyesidir.

Teknik Özellikler

PIC16F76-I/SP DIP28 8-Bit 14KB Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F76-I/SP
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 14 KB (8K x 14-bit kelime)
• RAM Belleği: 368 Bayt
• EEPROM Belleği: Yok
• I/O Pin Sayısı: 22
• ADC Kanalları: 5 (8-bit)
• PWM Kanalları: 2
• Seri Haberleşme: 1 x USART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Capture/Compare/PWM Modülleri: 2
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 13
• Çalışma Gerilimi: 4.0V - 5.5V
• Paket Tipi: DIP-28 (Through-Hole)
• Pin Sayısı: 28
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Analog Modüller: ADC, komparatör, gerilim referansı
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~2.0mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• Programlama Döngüsü: 1,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet
• Paket Boyutları: 34.5mm x 7.6mm x 3.3mm

Kullanım Alanları

PIC16F76-I/SP DIP28 8-Bit 14KB Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Gelişmiş Kontrol Sistemleri

• Endüstriyel otomasyon
• Karmaşık motor kontrol uygulamaları
• PLC benzeri sistemler
• Kompakt kontrol devreleri
• Gelişmiş sensör ağları

Haberleşme Uygulamaları

• Protokol çeviriciler
• Akıllı sensör arayüzleri
• Uzaktan izleme sistemleri
• Veri toplama terminalleri
• Kablosuz kontrol üniteleri

Yüksek Bellek Gerektiren Projeler

• Karmaşık algoritma uygulamaları
• Büyük tabloların saklanması
• Veri kaydediciler
• İstatistiksel analiz sistemleri
• Çok fonksiyonlu cihazlar

Avantajlar ve Özellikler

PIC16F76-I/SP DIP28 8-Bit 14KB Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Yüksek Bellek Kapasitesi: 14KB program belleği ile gelişmiş uygulamaları destekleme
• Geniş RAM Alanı: 368 bayt RAM ile karmaşık veri işleme imkanı
• Kompakt Paket: DIP-28 paketi ile orta düzey özellikler
• Çoklu Haberleşme: USART ve SPI/I²C protokolleri ile geniş entegrasyon
• Analog Yetenekler: 5 kanal ADC ve komparatörler ile sensör entegrasyonu
• İki CCP Modülü: Capture, Compare ve PWM fonksiyonları
• Endüstriyel Sıcaklık: -40°C ile +85°C arasında güvenilir çalışma
• Düşük Güç Tüketimi: Sleep modunda 1µA'dan az tüketim
• Yeterli I/O Sayısı: 22 I/O pini ile çeşitli periferik kontrolü
• Programlama Kolaylığı: ICSP ile devre üzerinde programlama imkanı

Programlama ve Geliştirme

PIC16F76-I/SP DIP28 8-Bit 14KB Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı
• MikroC PRO, HI-TECH C veya diğer PIC uyumlu C derleyicileri
• DIP28 ZIF soket (kolay çıkarıp takma için)
• Breadboard ve bağlantı kabloları
• Assembly dili için MPASM assembler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 5V güç kaynağı
• Harici kristal (4-20MHz arası)

Önemli port fonksiyonları:

• PORTA (RA0-RA5): Dijital I/O, ADC, analog komparatör, VREF
• PORTB (RB0-RB7): Dijital I/O, interrupt-on-change, programlama pinleri
• PORTC (RC0-RC7): Dijital I/O, USART, I²C, SPI, Timer, CCP
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• OSC1/OSC2: Harici osilatör bağlantısı
• AN0-AN4: Analog giriş kanalları
• RX/TX: USART seri haberleşme
• SCL/SDA: I²C haberleşme
• SDO/SDI/SCK: SPI haberleşme
• CCP1/CCP2: Capture/Compare/PWM pinleri

Sorun Giderme ve İpuçları

PIC16F76-I/SP DIP28 8-Bit 14KB Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• EEPROM Eksikliği: Kalıcı veri için 24LC serisi harici EEPROM ekleyin.
• Flash Bellek Ömrü: 1,000 yazma limitini aşmamak için geliştirme sürecinde simulatör kullanın.
• ADC Çözünürlüğü: 8-bit yetersiz kalıyorsa harici 10/12 bit ADC ekleyin.
• Programlama Hataları: ICSP bağlantılarını kontrol edin, PGD/PGC hatlarına dikkat edin.
• PWM Frekans Sınırlamaları: Yüksek frekans için yazılımsal teknikleri veya harici PWM sürücüleri kullanın.

Verimli Kullanım İpuçları

• Büyük bellek için kütüphane ve modüler yaklaşım kullanın
• EEPROM olmadığından kritik verileri harici bellekte saklayın
• ADC, interrupt ve timer modüllerini verimli kullanın
• Aynı anda çalışan protokoller için pin çakışmalarına dikkat edin
• İki CCP modülünün farklı pinlerde olduğunu hatırlayın
• Düşük güç için CPU hızını ihtiyaca göre ayarlayın

Paket İçeriği

• PIC16F76-I/SP DIP28 8-Bit 14KB Mikrodenetleyici
