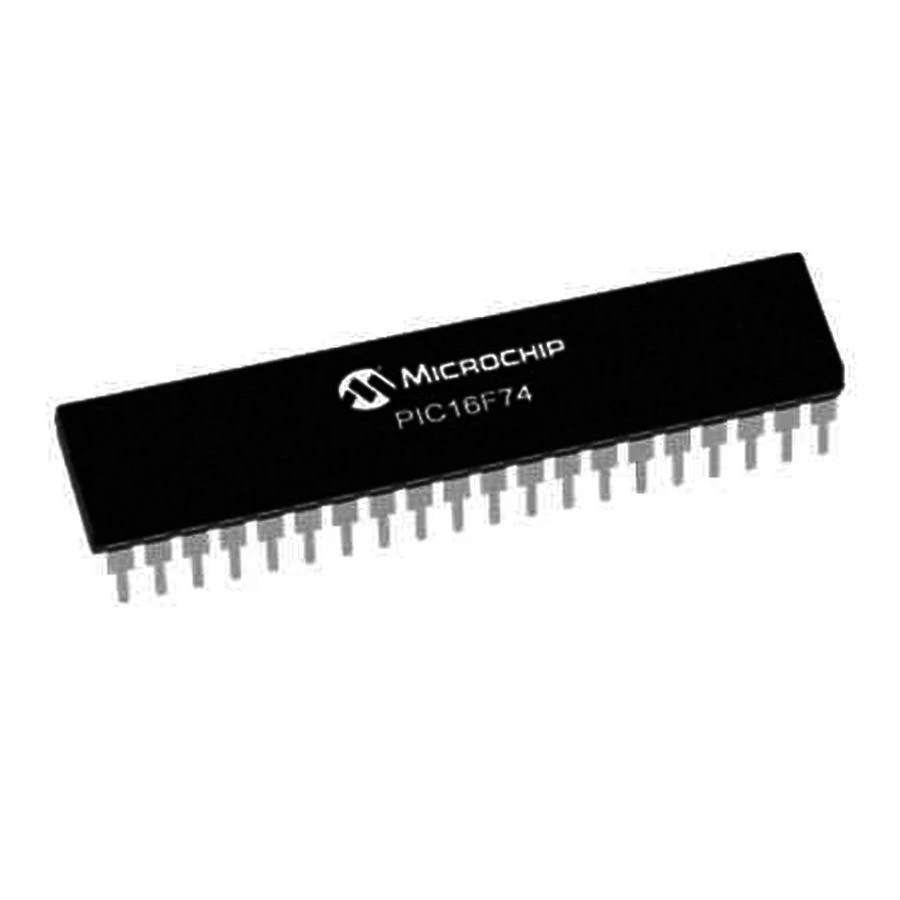

PIC16F74 I/P PDIP-40 8-Bit 20 MHz Mikrodenetleyici

PIC16F74-I/P PDIP-40 8-Bit 20 MHz Mikrodenetleyici

PIC16F74-I/P, Microchip Technology'nin sunduğu güçlü 8-bit mikrodenetleyicisidir. PDIP-40 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile yüksek performanslı projeler geliştirmenize olanak tanır.

4KB program belleği, 192 bayt RAM ve 33 I/O pini sunan bu mikrodenetleyiciler, hem endüstriyel hem de hobi amaçlı projeleriniz için ideal bir seçimdir.

PIC16F74-I/P, elektronik komponentler arasında geniş port sayısı ve zengin çevre birimleri ile tercih edilen bir çözümdür.

Teknik Özellikler

PIC16F74-I/P PDIP-40 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F74-I/P
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 4 KB (4K x 14-bit kelime)
• RAM Belleği: 192 Bayt
• I/O Pin Sayısı: 33
• ADC Kanalları: 8 (8-bit)
• PWM Kanalları: 2
• Seri Haberleşme: 1 x USART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Komparatörler: Yok
• Kesme (Interrupt) Kaynakları: 11
• Çalışma Gerilimi: 4.0V - 5.5V
• Paket Tipi: PDIP-40
• Pin Sayısı: 40
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Güç Tüketimi (Aktif): ~2.0mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• Programlama Döngüsü: 1,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

Kullanım Alanları

PIC16F74-I/P PDIP-40 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol

• PLC benzeri kontrol sistemleri
• Motor kontrol üniteleri
• Sensör veri toplama sistemleri
• Sıcaklık ve basınç izleme
• Endüstriyel otomasyon cihazları

Haberleşme Sistemleri

• Protokol dönüştürücüler
• Seri haberleşme köprüleri
• Sensör ağ geçitleri
• I/O genişleme modülleri
• Veri toplama istasyonları

Eğitim ve Geliştirme

• Mikrodenetleyici eğitim platformları
• Çok portlu kontrol sistemleri
• LED matriks kontrol devreleri
• Paralel port kontrollü sistemler
• Geliştirme kartları

Avantajlar ve Özellikler

PIC16F74-I/P PDIP-40 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Yüksek I/O Sayısı: 33 giriş/çıkış pini ile çoklu cihaz kontrolü
• Kolay Kullanım: PDIP-40 paketi ile breadboard üzerinde geliştirme
• Geniş Port Yapısı: 5 ayrı port (PORTA-E) ile organize I/O kontrol
• Çoklu ADC Kanalları: 8 analog giriş ile paralel ölçümler
• Zengin Haberleşme: USART ve SPI/I²C ile çeşitli cihaz entegrasyonu
• Paralel Slave Port: Diğer mikroişlemciler ile kolay entegrasyon
• Dayanıklı Tasarım: Endüstriyel sıcaklık aralığında güvenilir çalışma
• PWM Modülleri: Motor ve güç kontrolü uygulamaları
• Watchdog Timer: Sistem güvenliği ve kararlılığı için koruma
• Düşük Güç Tüketimi: Sleep modu ile enerji tasarrufu

Programlama ve Geliştirme

PIC16F74-I/P PDIP-40 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı
• MikroC PRO, CCS C veya diğer PIC uyumlu derleyiciler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 5V güç kaynağı
• Harici kristal (20MHz'e kadar) ve yükleme kapasitörleri

PIC16F74-I/P, Microchip PIC mikrodenetleyici ailesinin çok portlu bir üyesi olarak, karmaşık kontrol sistemlerinde tercih edilmektedir.

Önemli port fonksiyonları:

• PORTA (RA0-RA5): Dijital I/O, ADC, MCLR
• PORTB (RB0-RB7): Dijital I/O, interrupt-on-change
• PORTC (RC0-RC7): Dijital I/O, PWM, USART, I²C, SPI
• PORTD (RD0-RD7): Dijital I/O, PSP (Parallel Slave Port)
• PORTE (RE0-RE2): Dijital I/O, ADC, PSP kontrol
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• OSC1/OSC2: Harici osilatör bağlantısı
• AN0-AN7: Analog giriş kanalları

Sorun Giderme ve İpuçları

PIC16F74-I/P PDIP-40 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hatası: ICSP bağlantılarını ve programlayıcı ayarlarını kontrol edin
• Osilatör Çalışmıyor: Kristal bağlantılarını ve kapasitörleri kontrol edin
• I/O Pin Çalışmıyor: TRIS ve PORT kayıtlarını doğru yapılandırın
• ADC Okumaları Hatalı: ADCON0 ve ADCON1 kayıt ayarlarını kontrol edin
• PSP Modu Çalışmıyor: TRISE kayıt bitlerini doğru ayarlayın

Verimli Kullanım İpuçları

• Paralel Slave Port modunu harici veri aktarımı için kullanın
• Çoklu ölçüm gerektiren uygulamalarda ADC kanallarını sırayla örnekleyin
• PORTB kesmeleri ile önemli harici olayları izleyin
• Yüksek I/O gerektiren uygulamalar için PORTD ve PORTE'yi etkin kullanın
• Haberleşme uygulamalarında USART kesme modunu tercih edin
• Timer modüllerini paralel işlemler için kullanın

Paket İçeriği

• PIC16F74-I/P PDIP-40 8-Bit 20 MHz Mikrodenetleyici
