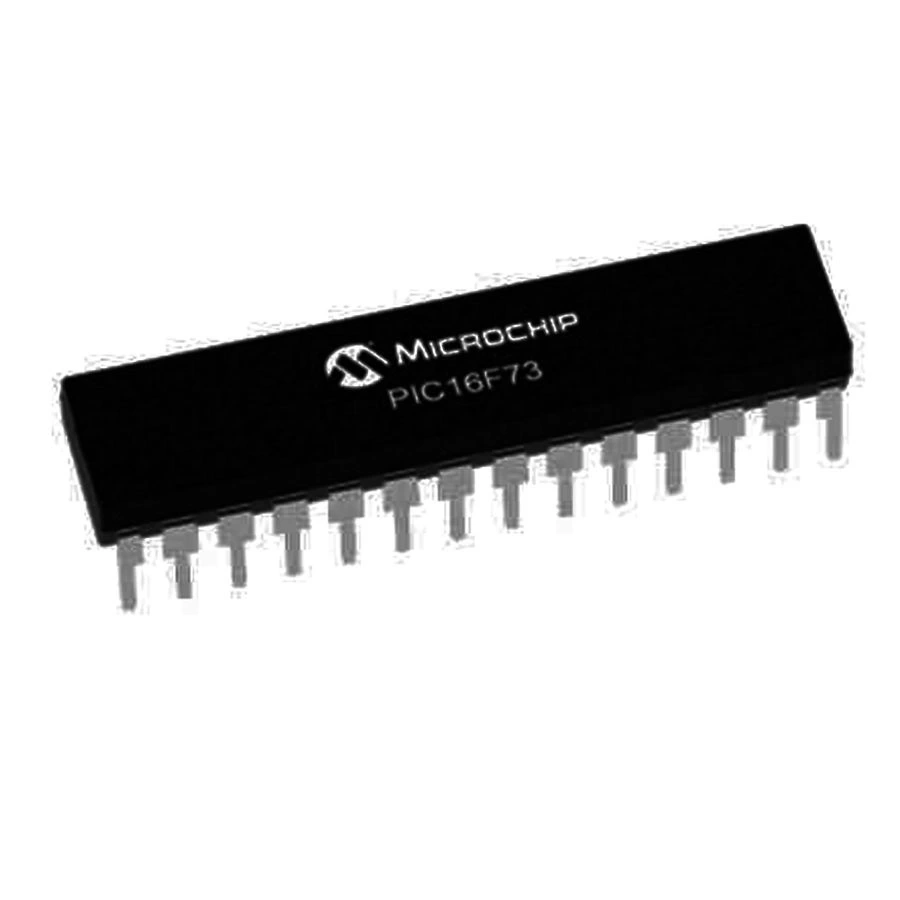

PIC16F73 I/SP DIP28 8-Bit 20 MHz Mikrodenetleyici

PIC16F73-I/SP DIP28 8-Bit 20 MHz Mikrodenetleyici

PIC16F73-I/SP, Microchip Technology tarafından sunulan güvenilir 8-bit mikrodenetleyicidir. DIP28 paketinde üretilen bu entegre, 20 MHz'e kadar çalışma frekansı ile hızlı işlem yapabilme kapasitesine sahiptir.

4KB program belleği ve 192 bayt RAM içeren bu mikrodenetleyiciler, kompakt projeler ve orta düzey uygulamalar için mükemmel bir denge sunar.

PIC16F73-I/SP, çeşitli elektronik komponentler ile uyumlu çalışarak, kontrol sistemleri ve otomasyon projelerinde sıkça tercih edilmektedir.

Teknik Özellikler

PIC16F73-I/SP DIP28 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F73-I/SP
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 4 KB (4K x 14-bit kelime)
• RAM Belleği: 192 Bayt
• I/O Pin Sayısı: 22
• ADC Kanalları: 5 (8-bit)
• PWM Kanalları: 2
• Seri Haberleşme: 1 x USART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Komparatörler: Yok
• Kesme (Interrupt) Kaynakları: 10
• Çalışma Gerilimi: 4.0V - 5.5V

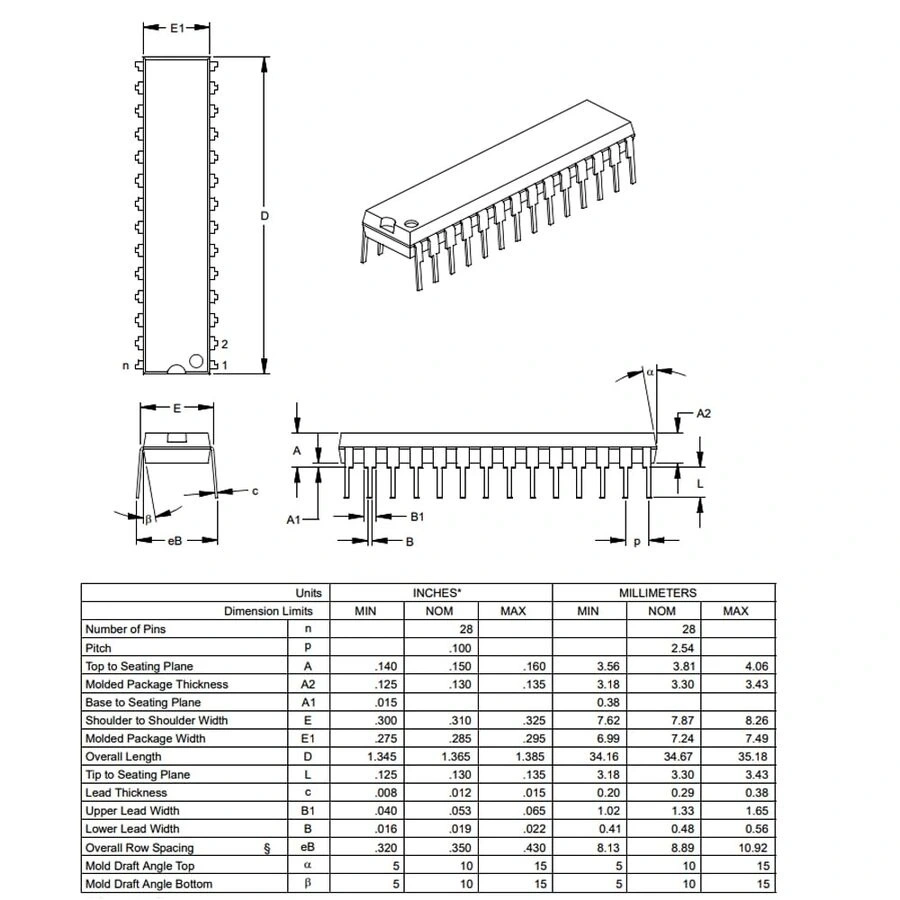

• Paket Tipi: DIP-28
• Pin Sayısı: 28
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Güç Tüketimi (Aktif): ~2.0mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• Programlama Döngüsü: 1,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

Kullanım Alanları

PIC16F73-I/SP DIP28 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol

• Motor kontrol sistemleri
• Sensör veri toplama üniteleri
• Proses kontrolü cihazları
• Sıcaklık ve basınç kontrol devreleri
• Otomasyon arayüzleri

Haberleşme Sistemleri

• Protokol dönüştürücüler
• Sensör ağları
• Veri toplama modülleri
• Uzaktan izleme sistemleri
• Haberleşme köprüleri

Elektronik Hobi ve Eğitim

• Mikrodenetleyici eğitim platformları
• Robot kontrol sistemleri
• LED ve LCD kontrol projeleri
• Hobi amaçlı otomasyon uygulamaları
• Veri toplayıcı projeler

Avantajlar ve Özellikler

PIC16F73-I/SP DIP28 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Kolay Kullanım: DIP-28 paketi ile breadboard üzerinde test kolaylığı
• Geniş I/O Yapısı: 22 I/O pini ile çeşitli cihaz kontrolü
• Analog Giriş: 5 adet 8-bit ADC kanalı ile çoklu analog ölçüm
• Çoklu Haberleşme: USART ve SPI/I²C protokolleri ile cihaz entegrasyonu
• PWM Kontrol: 2 kanal PWM ile motor ve güç kontrolü
• Zamanlama Esnekliği: 3 ayrı zamanlayıcı ile paralel işlemler
• Endüstriyel Sıcaklık: -40°C ile +85°C arasında güvenilir çalışma
• Düşük Güç Tüketimi: Sleep modu ile batarya ömrü optimizasyonu
• Güvenilir Çalışma: Watchdog ve Brown-out koruma özellikleri
• Kararlı Performans: 20 MHz'e kadar yüksek işlem hızı

Programlama ve Geliştirme

PIC16F73-I/SP DIP28 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı
• MikroC PRO, CCS C veya diğer PIC uyumlu derleyiciler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 5V güç kaynağı
• Harici kristal (20MHz'e kadar) ve yükleme kapasitörleri

PIC16F73-I/SP, Microchip PIC mikrodenetleyici ailesinin çok yönlü bir üyesi olarak, geniş bir uygulama yelpazesine hizmet etmektedir.

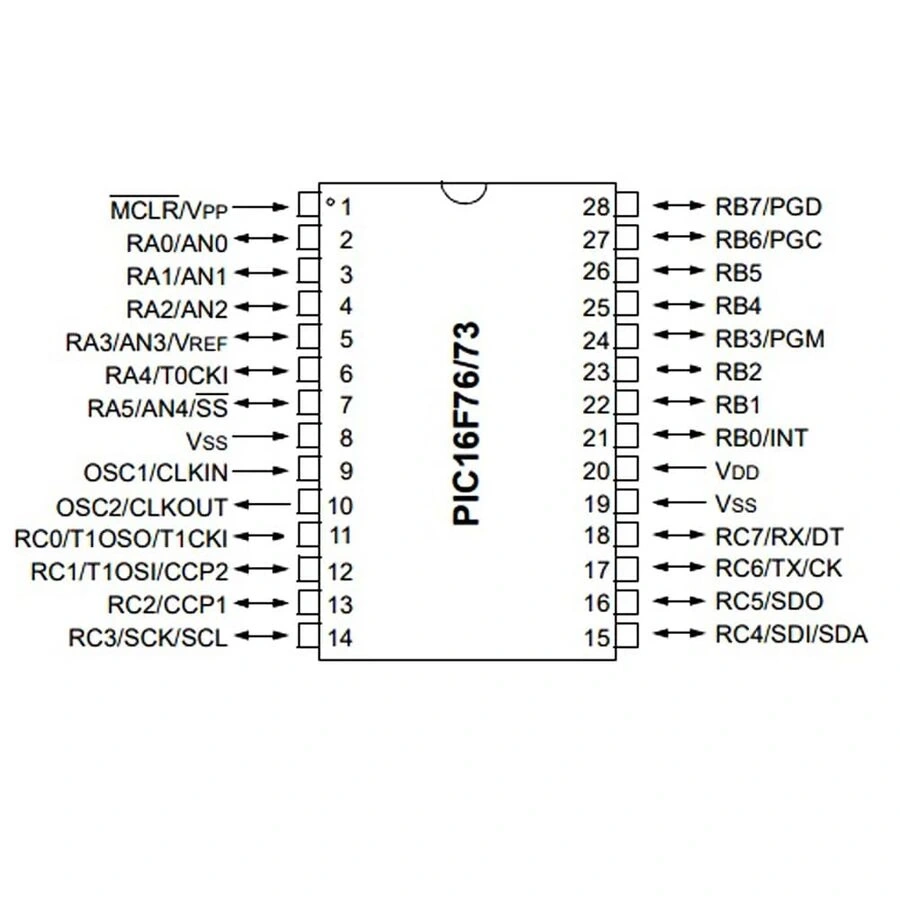

Önemli port fonksiyonları:

• PORTA (RA0-RA5): Dijital I/O, ADC, MCLR
• PORTB (RB0-RB7): Dijital I/O, interrupt-on-change
• PORTC (RC0-RC7): Dijital I/O, PWM, USART, I²C, SPI
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• OSC1/OSC2: Harici osilatör bağlantısı
• AN0-AN4: Analog giriş kanalları
• RX/TX: USART seri haberleşme
• SCL/SDA: I²C haberleşme

Sorun Giderme ve İpuçları

PIC16F73-I/SP DIP28 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hatası: ICSP bağlantılarını ve programlayıcı ayarlarını kontrol edin
• Osilatör Çalışmıyor: Kristal bağlantılarını ve kapasitörleri doğrulayın
• I/O Pin Çalışmıyor: TRIS ve PORT kayıtlarını doğru yapılandırın
• ADC Okumaları Hatalı: ADCON0 ayarlarını ve giriş voltajını kontrol edin
• Seri Haberleşme Sorunları: Baudrate ve iletişim parametrelerini doğrulayın

Verimli Kullanım İpuçları

• Uygulamanız için en uygun osilatör modunu seçin
• Interrupt kullanarak işlemci yükünü optimize edin
• Timer modüllerini çoklu görevler için paralel kullanın
• Harici EEPROM entegreleri ile veri depolama kapasitesini artırın
• ADC ölçümleri için yüksek kaliteli bypass kapasitörleri kullanın
• Uzun mesafeli haberleşme için RS485 sürücüleri ile USART'ı entegre edin

Paket İçeriği

• PIC16F73-I/SP DIP28 8-Bit 20 MHz Mikrodenetleyici
