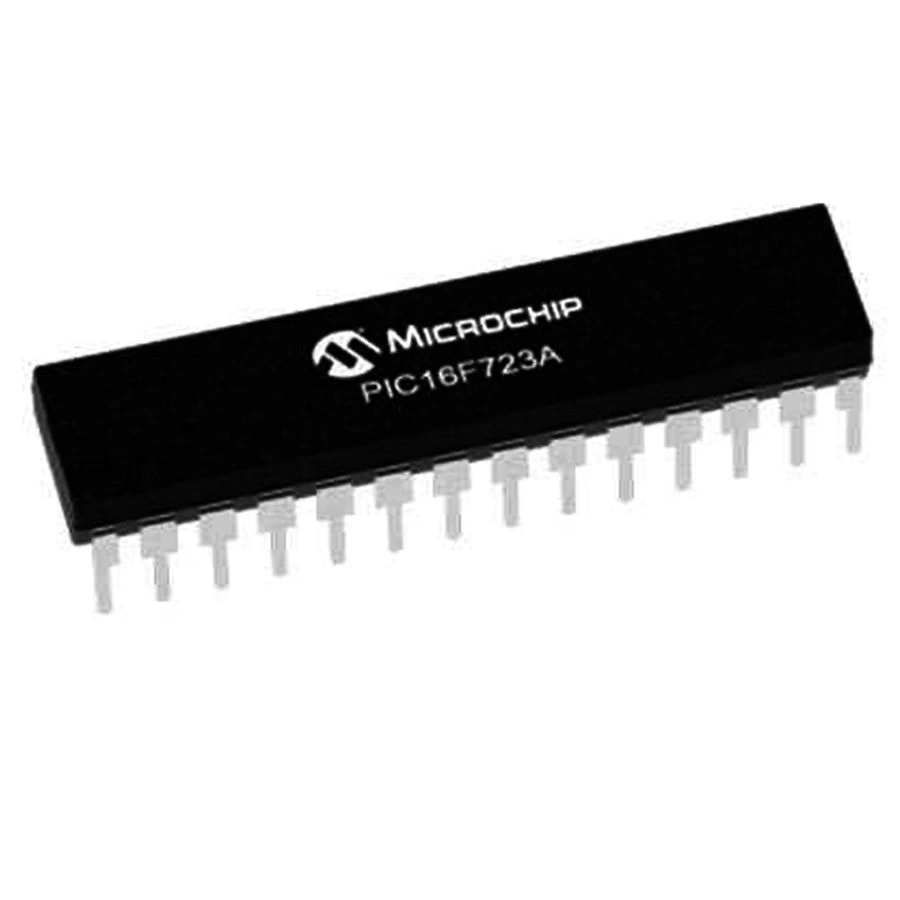

PIC16F723A I/SP SPDIP28 8-Bit 20MHz Mikrodenetleyici

PIC16F723A-I/SP SPDIP28 8-Bit 20MHz Mikrodenetleyici

PIC16F723A-I/SP, Microchip firmasının güvenilir 8-bit mikrodenetleyicisidir. SPDIP28 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile hızlı uygulama geliştirme imkanı sunar.

7KB program belleği ve 192 bayt RAM içeren bu mikrodenetleyiciler, hem hobi projeleri hem de endüstriyel uygulamalar için mükemmel bir dengeye sahiptir.

PIC16F723A-I/SP, çeşitli elektronik komponentler ile uyumlu çalışarak, kontrol ve otomasyon projelerinde sıkça tercih edilen bir çözümdür.

Teknik Özellikler

PIC16F723A-I/SP SPDIP28 8-Bit 20MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F723A-I/SP
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 7 KB (4K x 14-bit kelime)
• RAM Belleği: 192 Bayt
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 25
• ADC Kanalları: 11 (10-bit)
• PWM Kanalları: 4 (PWM + ECCP)
• Seri Haberleşme: 1 x EUSART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 4 (üç 8-bit, bir 16-bit)
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 16
• Çalışma Gerilimi: 1.8V - 5.5V

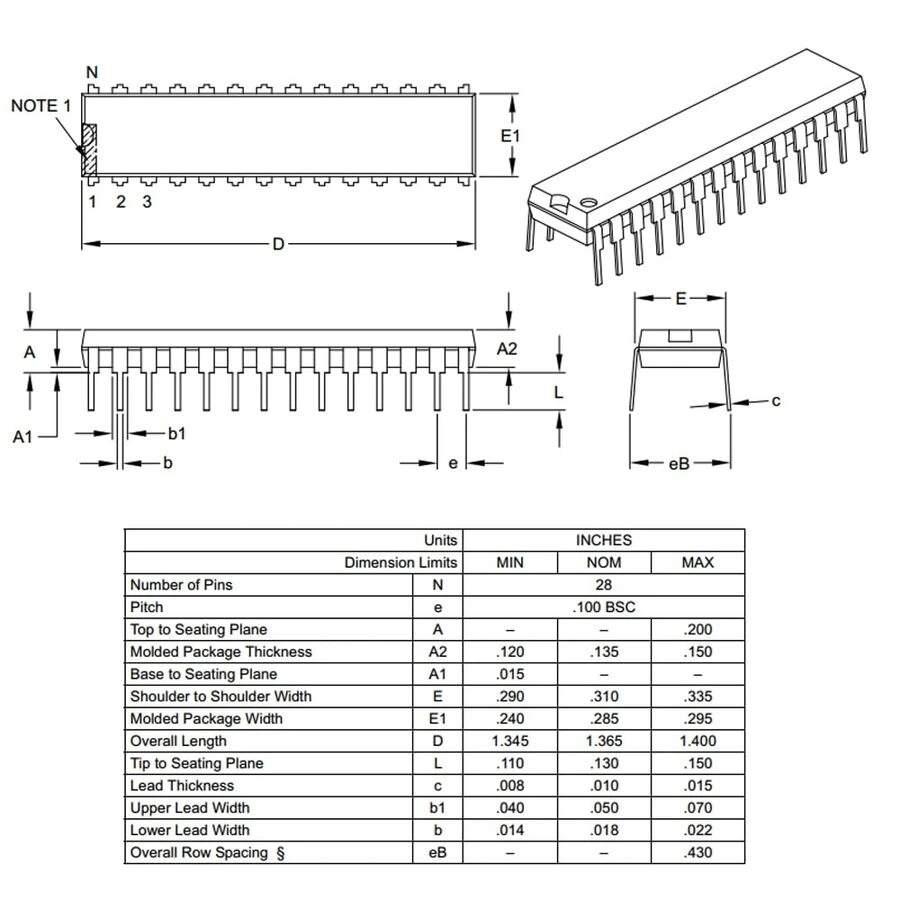

• Paket Tipi: SPDIP-28
• Pin Sayısı: 28
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Dahili Osilatör: 31 kHz - 16 MHz
• Güç Tüketimi (Aktif): ~1.5mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <0.1µA @ 1.8V
• Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

Kullanım Alanları

PIC16F723A-I/SP SPDIP28 8-Bit 20MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol

• Motor kontrol sistemleri
• Sensör veri toplama üniteleri
• Otomasyon kontrol devreleri
• Sıcaklık ve nem izleme sistemleri
• Güç yönetim modülleri

Elektronik Cihazlar

• Akıllı ev sistemleri
• Uzaktan kontrol üniteleri
• Batarya şarj kontrol devreleri
• LED aydınlatma kontrolleri
• Alarm ve güvenlik sistemleri

Hobi ve Eğitim

• Mikrodenetleyici eğitim kartları
• Robot projeleri
• Yarışma platformları
• Elektronik deney setleri
• DIY elektronik projeleri

Avantajlar ve Özellikler

PIC16F723A-I/SP SPDIP28 8-Bit 20MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Kolay Kullanım: SPDIP28 paketi ile breadboard üzerinde test kolaylığı
• Dahili Osilatör: Harici kristal gerektirmeyen yapı
• Geniş I/O Pin Sayısı: 25 I/O pini ile çeşitli cihaz kontrolü
• Zengin Analog Yetenekler: 11 ADC kanalı ile hassas ölçüm imkanı
• Gelişmiş PWM: 4 PWM kanalı ile hassas motor ve LED kontrolü
• Esnek Haberleşme: EUSART ve MSSP modülleri ile cihaz entegrasyonu
• Düşük Güç Tüketimi: Pil ömrünü uzatan XLP teknolojisi
• Geniş Voltaj Aralığı: 1.8V - 5.5V aralığında çalışabilme
• Kalıcı Veri Depolama: 256 bayt EEPROM ile ayar saklama
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arasında çalışma

Programlama ve Geliştirme

PIC16F723A-I/SP SPDIP28 8-Bit 20MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya ICD programlayıcı
• MikroC PRO, CCS C veya diğer PIC uyumlu derleyiciler
• ICSP (In-Circuit Serial Programming) bağlantısı
• Güç kaynağı (1.8V - 5.5V arası)
• Harici kristal (opsiyonel, dahili osilatör ile de kullanılabilir)

PIC16F723A-I/SP, Microchip PIC mikrodenetleyici ailesinin modern bir üyesi olarak, tasarımcılara esneklik ve verimlilik sunar.

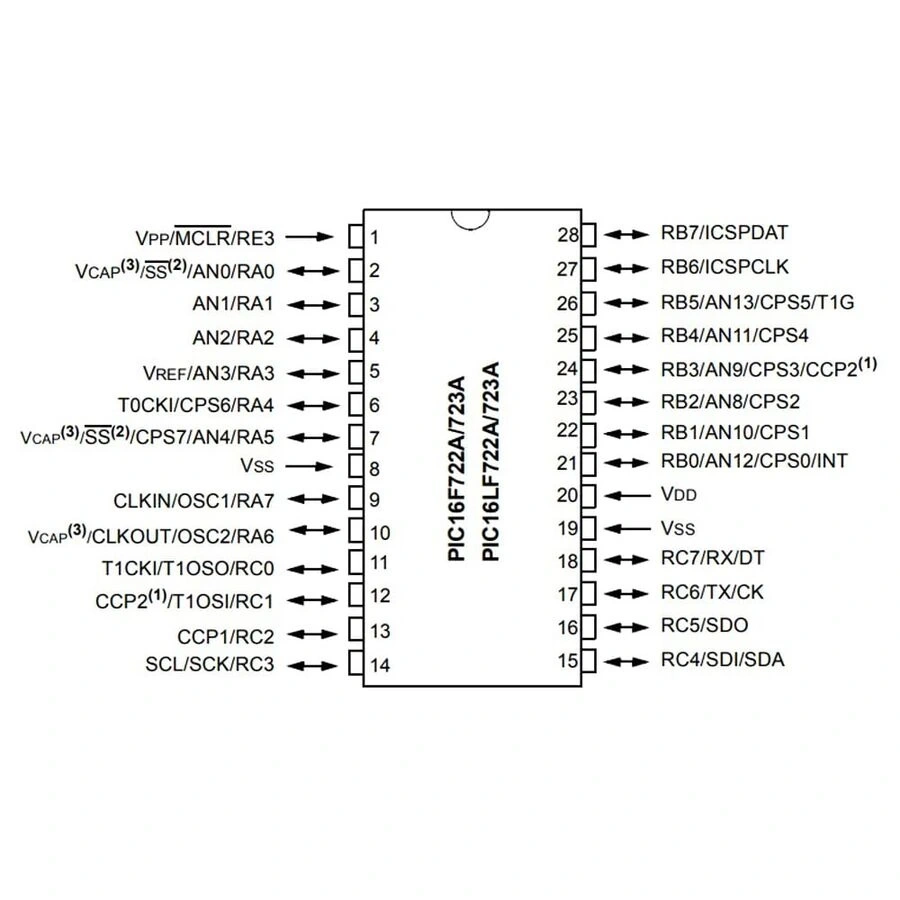

Önemli port fonksiyonları:

• PORTA (RA0-RA7): Dijital I/O, ADC, MCLR
• PORTB (RB0-RB7): Dijital I/O, interrupt-on-change
• PORTC (RC0-RC7): Dijital I/O, PWM, EUSART, I²C, SPI
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• OSC1/OSC2: Harici osilatör bağlantısı (opsiyonel)
• AN0-AN10: Analog giriş kanalları
• RX/TX: EUSART seri haberleşme
• SCL/SDA: I²C haberleşme

Sorun Giderme ve İpuçları

PIC16F723A-I/SP SPDIP28 8-Bit 20MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hatası: ICSP bağlantılarını ve programlayıcı ayarlarını kontrol edin
• Çalışmayan Osilatör: Konfigürasyon bitlerinde doğru osilatör seçeneğini belirleyin
• I/O Pin Çalışmıyor: TRIS ve PORT kayıtlarını doğru yapılandırın
• ADC Okuması Hatalı: ADCON0 ve ADCON1 kayıtlarını kontrol edin
• Haberleşme Sorunları: Baudrate ve iletişim parametrelerini doğrulayın

Verimli Kullanım İpuçları

• Düşük güç tüketimi için sleep modunu etkin kullanın
• Peripheral Pin Select (PPS) özelliğini kullanarak I/O pinlerini esnek yapılandırın
• Timer modüllerini çoklu görevler için paralel kullanın
• Dahili EEPROM'u kalibrasyon ve ayarlar için kullanın
• Interrupt önceliklerini uygulamanızın ihtiyaçlarına göre düzenleyin
• ADC ölçümlerinde doğruluk için referans voltajını sabit tutun

Paket İçeriği

• PIC16F723A-I/SP SPDIP28 8-Bit 20MHz Mikrodenetleyici
