PIC16F690 I/SO SMD SOIC-20 8-Bit 20 MHz Mikrodenetleyici

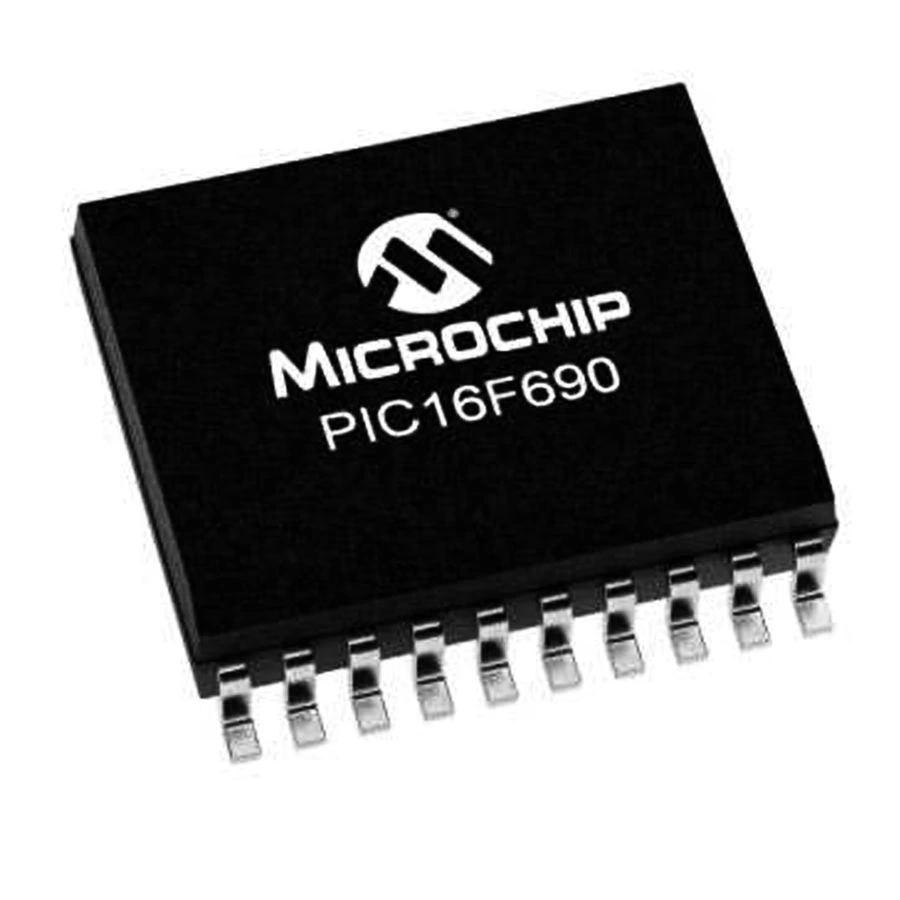

PIC16F690-I/SO SMD SOIC-20 8-Bit 20 MHz Mikrodenetleyici

PIC16F690-I/SO, Microchip firmasının kompakt yapıda çok yönlü bir 8-bit mikrodenetleyicisidir. SOIC-20 SMD paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile dar alanlı uygulamalar için mükemmel bir çözüm sunar.

7KB program belleği, 256 bayt RAM ve 256 bayt EEPROM ile donatılan bu mikrodenetleyiciler, küçük paket boyutuna rağmen güçlü özellikler sağlar.

18 I/O pini ile zengin arayüz imkanı sunan PIC16F690-I/SO, elektronik komponentler arasında Microchip PIC mikrodenetleyici ailesinin alan kısıtlı projelerde ideal bir üyesidir.

Teknik Özellikler

PIC16F690-I/SO SMD SOIC-20 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F690-I/SO
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 7 KB (4K x 14-bit kelime)
• RAM Belleği: 256 Bayt
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 18
• ADC Kanalları: 12 (10-bit)
• PWM Kanalları: 2
• Seri Haberleşme: 1 x EUSART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Capture/Compare/PWM Modülü: 1
• Enhanced Capture/Compare/PWM (ECCP): 1
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 14
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket Tipi: SOIC-20 (Surface Mount)
• Pin Sayısı: 20
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Dahili Osilatör: 8 MHz (dahili kalibrasyon ile)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Analog Modüller: ADC, komparatör, gerilim referansı
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~200µA/MHz @ 3.0V
• Güç Tüketimi (Sleep): <100nA @ 3.0V
• Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

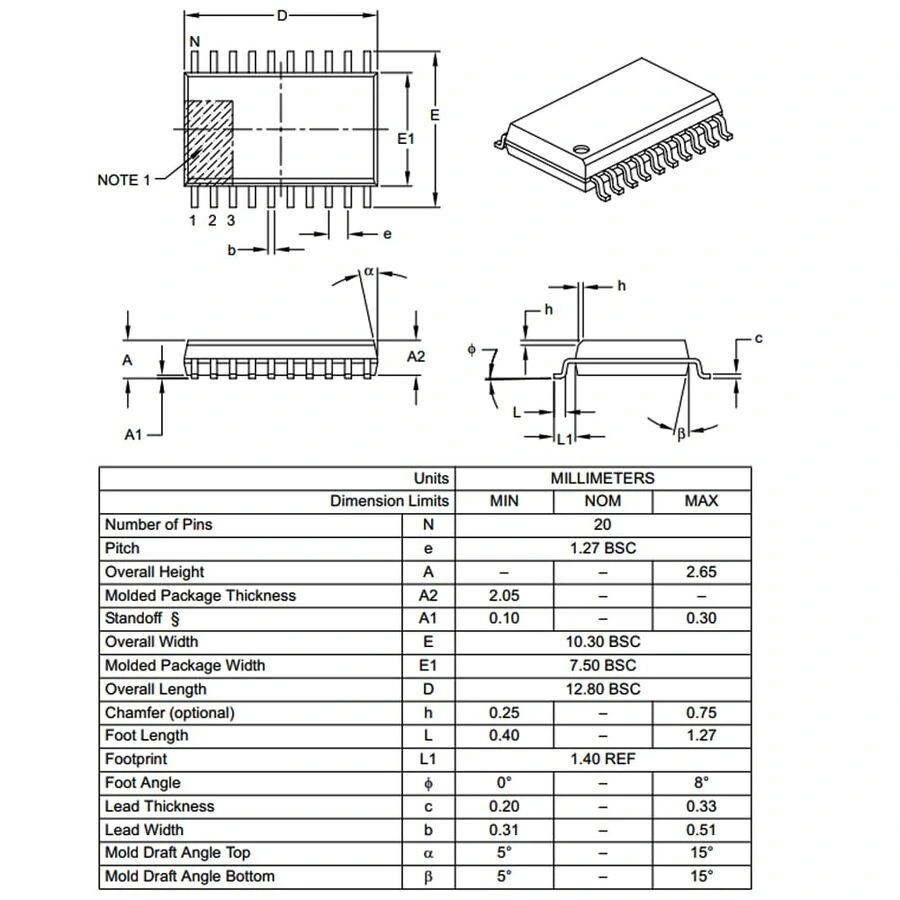

• Paket Boyutları: 12.8mm x 7.5mm x 2.35mm

Kullanım Alanları

PIC16F690-I/SO SMD SOIC-20 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Minyatür Elektronik Cihazlar

• Küçük boyutlu sensör modülleri
• Giyilebilir elektronik ürünler
• Kompakt uzaktan kumanda sistemleri
• Akıllı kart uygulamaları
• Portatif ölçüm cihazları

Endüstriyel Kontrol

• Akıllı sensör arayüzleri
• Mini motor sürücüleri
• Dağıtılmış kontrol sistemleri
• Kablosuz sensör ağı düğümleri
• Veri toplama modülleri

IoT ve Tüketici Elektroniği

• Düşük güç IoT cihazları
• Akıllı ev sensörleri
• Küçük dijital göstergeler
• Pil ile çalışan uzaktan kontrol sistemleri
• Akıllı batarya yönetim sistemleri

Avantajlar ve Özellikler

PIC16F690-I/SO SMD SOIC-20 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Kompakt Boyut: SOIC-20 paketi ile PCB alanından tasarruf
• Zengin I/O Sayısı: 18 I/O pini ile küçük boyuta rağmen çok yönlülük
• Düşük Güç Tüketimi: nanoWatt teknolojisi ile pil ömrünü uzatma
• Geniş Voltaj Aralığı: 2.0V - 5.5V arası çalışabilme esnekliği
• Dahili Osilatör: Harici kristal gerektirmeyen 8 MHz dahili saat
• Çok Sayıda ADC Kanalı: 12 adet 10-bit ADC ile kapsamlı analog ölçüm
• Çoklu Haberleşme: USART, SPI ve I²C protokolleri ile geniş entegrasyon
• EEPROM Bellek: 256 bayt kalıcı veri saklama kapasitesi
• Gelişmiş PWM Özellikleri: ECCP modülü ile hassas kontrol imkanı
• Programlama Kolaylığı: ICSP ile devre üzerinde programlama

Programlama ve Geliştirme

PIC16F690-I/SO SMD SOIC-20 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı
• MPLAB Code Configurator (MCC) grafik arayüzü
• SOIC-20 to DIP-20 adaptör kartı (prototipleme için)
• SMD prototip PCB
• MikroC PRO, HI-TECH C veya diğer PIC uyumlu C derleyicileri
• Assembly dili için MPASM assembler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 2.0V - 5.5V güç kaynağı

Önemli port fonksiyonları:

• PORTA (RA0-RA5): Dijital I/O, ADC, MCLR, ICSPDAT
• PORTB (RB4-RB7): Dijital I/O, ADC, interrupt-on-change
• PORTC (RC0-RC7): Dijital I/O, ADC, ICSPCLK, USART, PWM, I²C, SPI
• VDD/VSS: Güç ve toprak bağlantıları
• MCLR/VPP: Reset ve programlama voltajı
• AN0-AN11: Analog giriş kanalları
• TX/RX: USART seri haberleşme
• SCL/SDA: I²C haberleşme
• SDO/SDI/SCK: SPI haberleşme
• CCP1/ECCP1: Capture/Compare/PWM pinleri

Sorun Giderme ve İpuçları

PIC16F690-I/SO SMD SOIC-20 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SMD Lehimleme Zorlukları: Uygun flux kullanın, reflow lehim teknikleri uygulayın veya SOIC adaptörü kullanın.
• Programlama Sorunları: ICSP bağlantılarını kontrol edin, VDD-VSS bağlantılarını doğrulayın, MCLR pini pull-up direncini kontrol edin.
• Dahili Osilatör Hassasiyeti: Zamanlamaya bağlı uygulamalarda kalibrasyon ile hassasiyeti artırın.
• I/O Pin Çakışmaları: Çoklu fonksiyonlu pinlerin (özellikle ADC ve dijital I/O) doğru yapılandırıldığından emin olun.
• Düşük Voltajda Kararsızlık: Düşük voltajda çalışırken daha düşük frekans kullanın ve Brown-out ayarlarını kontrol edin.

Verimli Kullanım İpuçları

• Güç tasarrufu için kullanılmayan tüm analog modülleri kapatın
• EEPROM yazma sırasında güç kesilmesi riskine karşı veri doğrulama rutinleri ekleyin
• Pin sayısını maksimize etmek için port multiplexing tekniklerini kullanın
• Düşük güç modunda tutarken periyodik uyanma için Watchdog Timer'ı etkin kullanın
• Dahili osilatör kalibrasyonu için OSCTUNE kaydını kullanarak hassas zamanlama elde edin
• ADC kullanan uygulamalarda VREF+ pini ile harici referans kullanımını değerlendirin
