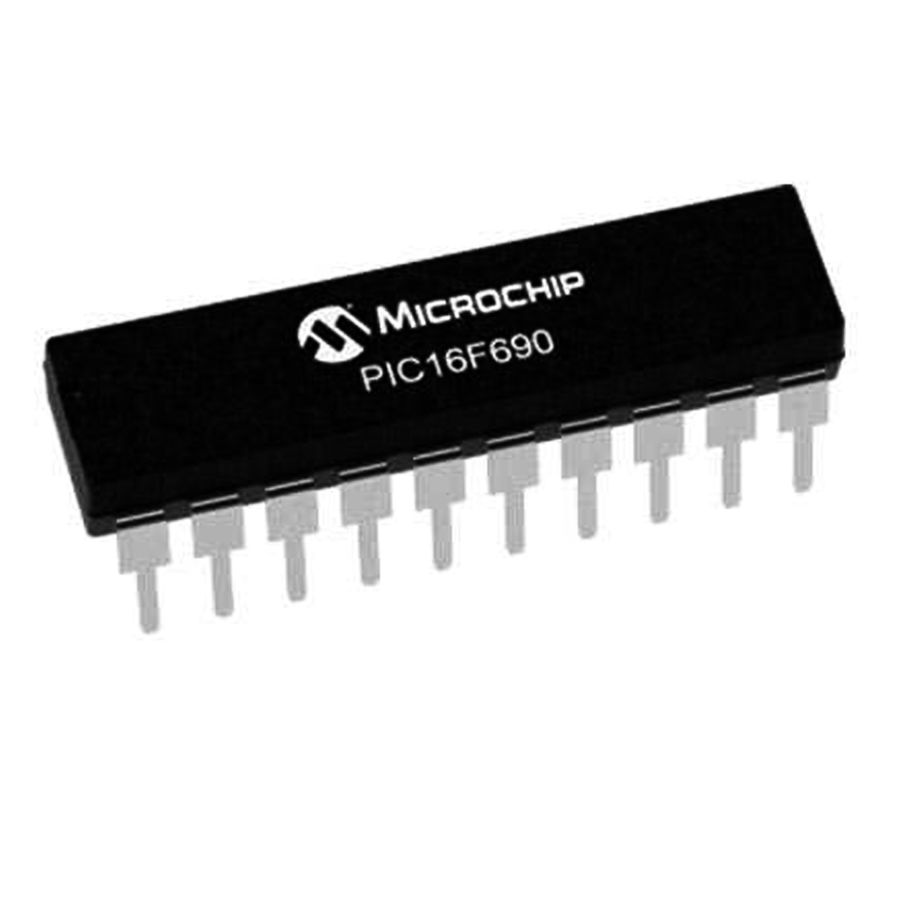

PIC16F690 I/P PDIP-20 8-Bit 20 MHz Mikrodenetleyici

PIC16F690-I/P PDIP-20 8-Bit 20 MHz Mikrodenetleyici

PIC16F690-I/P, Microchip firmasının çok yönlü 8-bit mikrodenetleyicisidir. PDIP-20 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile çeşitli uygulamalar için ideal bir çözüm sunar.

7KB program belleği, 256 bayt RAM ve 256 bayt EEPROM ile donatılan bu mikrodenetleyiciler, küçük boyutuna rağmen güçlü özellikler barındırır.

18 I/O pini ile zengin bağlantı imkanı sunan PIC16F690-I/P, elektronik komponentler arasında Microchip PIC mikrodenetleyici ailesinin maliyet-performans dengesi mükemmel bir üyesidir.

Teknik Özellikler

PIC16F690-I/P PDIP-20 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F690-I/P
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 7 KB (4K x 14-bit kelime)
• RAM Belleği: 256 Bayt
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 18
• ADC Kanalları: 12 (10-bit)
• PWM Kanalları: 2
• Seri Haberleşme: 1 x EUSART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Capture/Compare/PWM Modülü: 1
• Enhanced Capture/Compare/PWM (ECCP): 1
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 14
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket Tipi: PDIP-20 (Through-Hole)
• Pin Sayısı: 20
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Dahili Osilatör: 8 MHz (dahili kalibrasyon ile)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Analog Modüller: ADC, komparatör, gerilim referansı
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~200µA/MHz @ 3.0V
• Güç Tüketimi (Sleep): <100nA @ 3.0V
• Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

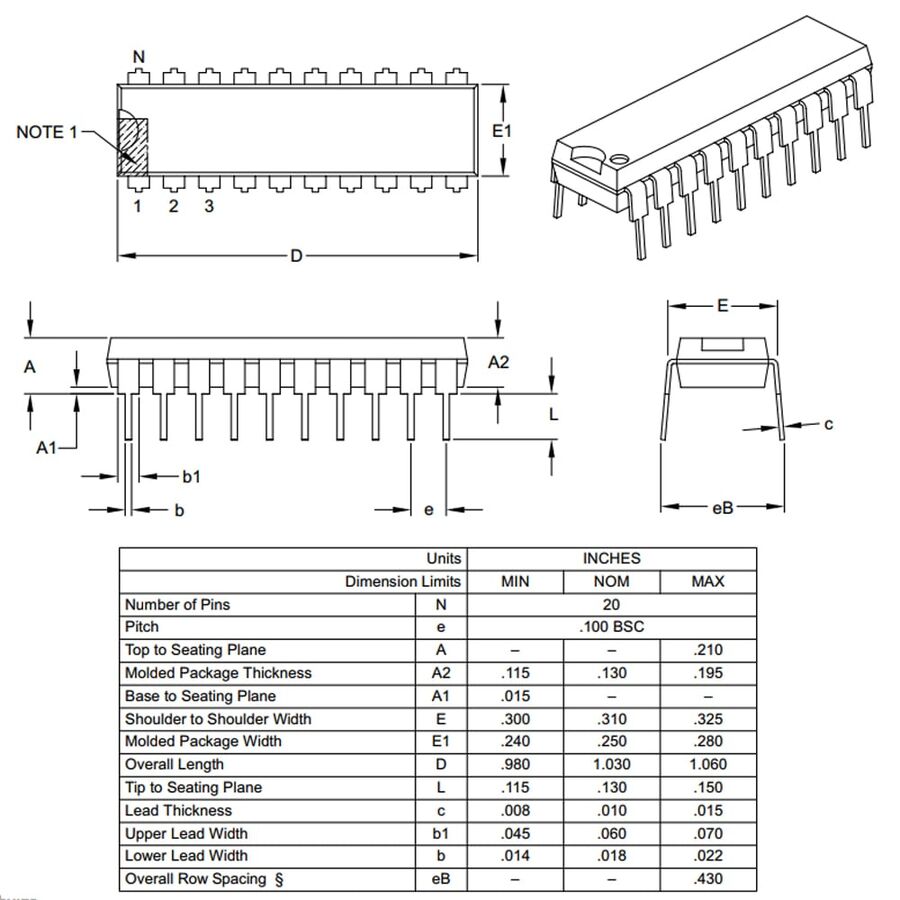

• Paket Boyutları: 24.6mm x 7.4mm x 3.3mm

Kullanım Alanları

PIC16F690-I/P PDIP-20 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Hobi ve Prototipleme

• DIY elektronik projeler
• Mikrodenetleyici eğitim kartları
• Breadboard uygulamaları
• Robot kontrol sistemleri
• Basit oyun projeleri

Sensör Uygulamaları

• Çok kanallı sıcaklık ölçüm sistemleri
• Nem ve basınç monitörleri
• Işık sensörü tabanlı kontrol devreleri
• Ultrasonik mesafe ölçüm üniteleri
• Tümleşik sensör veri toplama modülleri

IoT ve Kontrol Sistemleri

• Düşük güç tüketimli IoT uç noktaları
• Akıllı ev otomasyonu modülleri
• PWM motor kontrol üniteleri
• Pil ile çalışan uzaktan izleme sistemleri
• Mini PLC benzeri kontrol devreleri

Avantajlar ve Özellikler

PIC16F690-I/P PDIP-20 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Kullanım Kolaylığı: PDIP paketi ile breadboard üzerinde hızlı prototipleme
• Yüksek Bellek Kapasitesi: 7KB flash bellek ile kapsamlı uygulamalar
• EEPROM Belleği: 256 bayt veri saklama ile konfigürasyon ve kalibrasyon depolama
• Çok Sayıda ADC: 12 kanal 10-bit ADC ile kapsamlı analog ölçüm yeteneği
• Düşük Güç Tüketimi: nanoWatt XLP teknolojisi ile pil ömrünü uzatma
• Geniş Voltaj Aralığı: 2.0V - 5.5V arası çalışabilme esnekliği
• Dahili Osilatör: Harici kristal gerektirmeyen 8 MHz dahili osilatör
• Çoklu Haberleşme: USART, SPI ve I²C protokolleri ile çeşitli cihaz bağlantısı
• Gelişmiş PWM: ECCP modülü ile hassas motor ve LED kontrolü
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası zorlu ortamlar için dayanıklılık

Programlama ve Geliştirme

PIC16F690-I/P PDIP-20 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı
• MPLAB Code Configurator (MCC) grafik arayüzü
• Breadboard ve bağlantı kabloları
• DIP-20 soket (kolay çıkarıp takma için)
• MikroC PRO, HI-TECH C veya diğer PIC uyumlu C derleyicileri
• Assembly dili için MPASM assembler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 2.0V - 5.5V güç kaynağı

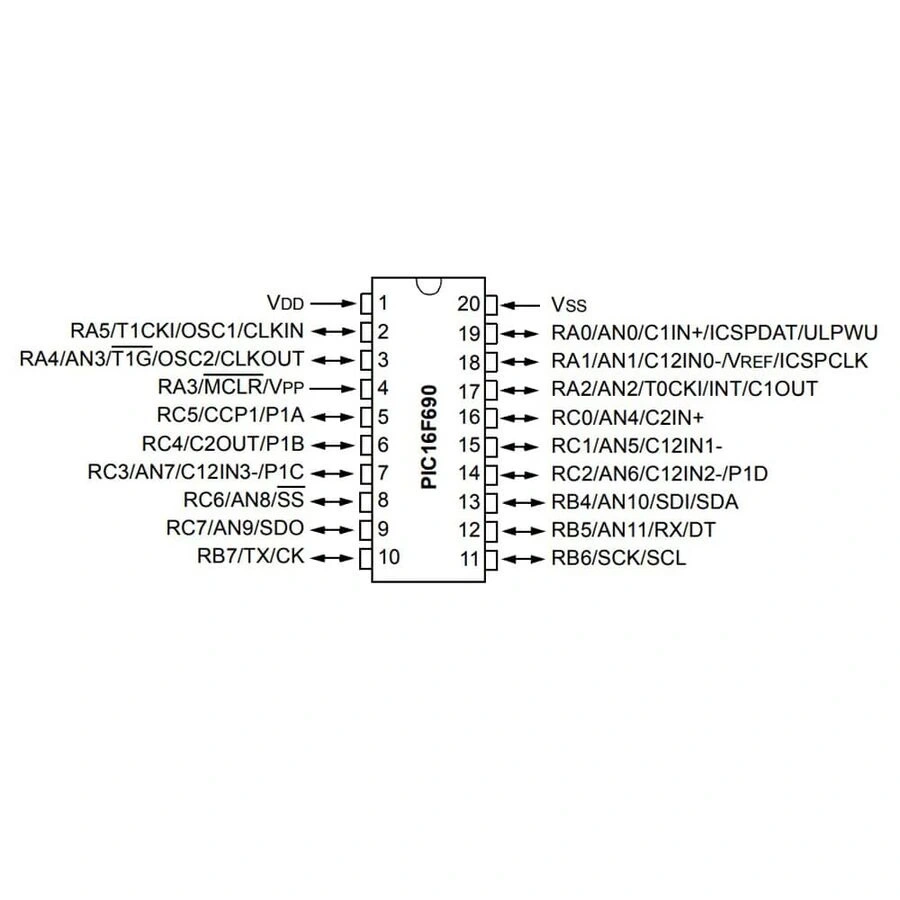

Önemli port fonksiyonları:

• PORTA (RA0-RA5): Dijital I/O, ADC, MCLR, ICSPDAT
• PORTB (RB4-RB7): Dijital I/O, ADC, interrupt-on-change
• PORTC (RC0-RC7): Dijital I/O, ADC, ICSPCLK, USART, PWM, I²C, SPI
• VDD/VSS: Güç ve toprak bağlantıları
• MCLR/VPP: Reset ve programlama voltajı
• AN0-AN11: Analog giriş kanalları
• TX/RX: USART seri haberleşme
• SCL/SDA: I²C haberleşme
• SDO/SDI/SCK: SPI haberleşme
• CCP1/ECCP1: Capture/Compare/PWM pinleri

Sorun Giderme ve İpuçları

PIC16F690-I/P PDIP-20 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hataları: ICSP bağlantılarını kontrol edin, MCLR pinini ve VDD/VSS bağlantılarını doğrulayın.
• Pin Çakışmaları: Aynı anda kullanılan çoklu fonksiyonlu pin durumlarını inceleyin ve öncelik belirleyin.
• Dahili Osilatör Hassasiyeti: Kritik zamanlama için OSCTUNE kaydı ile kalibrasyon yapın veya harici kristal kullanın.
• ADC Okuma Sorunları: Acquisition time ayarlarını doğrulayın, analog referans voltajını kontrol edin.
• EEPROM Yazma Hataları: Yazma korumasını kaldırın, güç kesintisi koruması ekleyin, yazma/okuma protokolüne uyun.

Verimli Kullanım İpuçları

• Düşük güç için aktif olmayan tüm modülleri kapatın
• Dahili 8 MHz osilatörü birçok uygulama için harici kristal yerine kullanın
• 12 ADC kanalının tümünü kullanmak için port çoğullama stratejileri geliştirin
• EEPROM'u sık değişmeyen veriler için saklayın, her yazma işlemi arasında doğrulama yapın
• Aynı anda birden fazla haberleşme protokolü kullanırken pin çakışmalarını dikkatlice planlayın
• Küçük paket boyutunu verimli kullanmak için port çoğullama teknikleri uygulayın

Paket İçeriği

• PIC16F690-I/P PDIP-20 8-Bit 20 MHz Mikrodenetleyici
