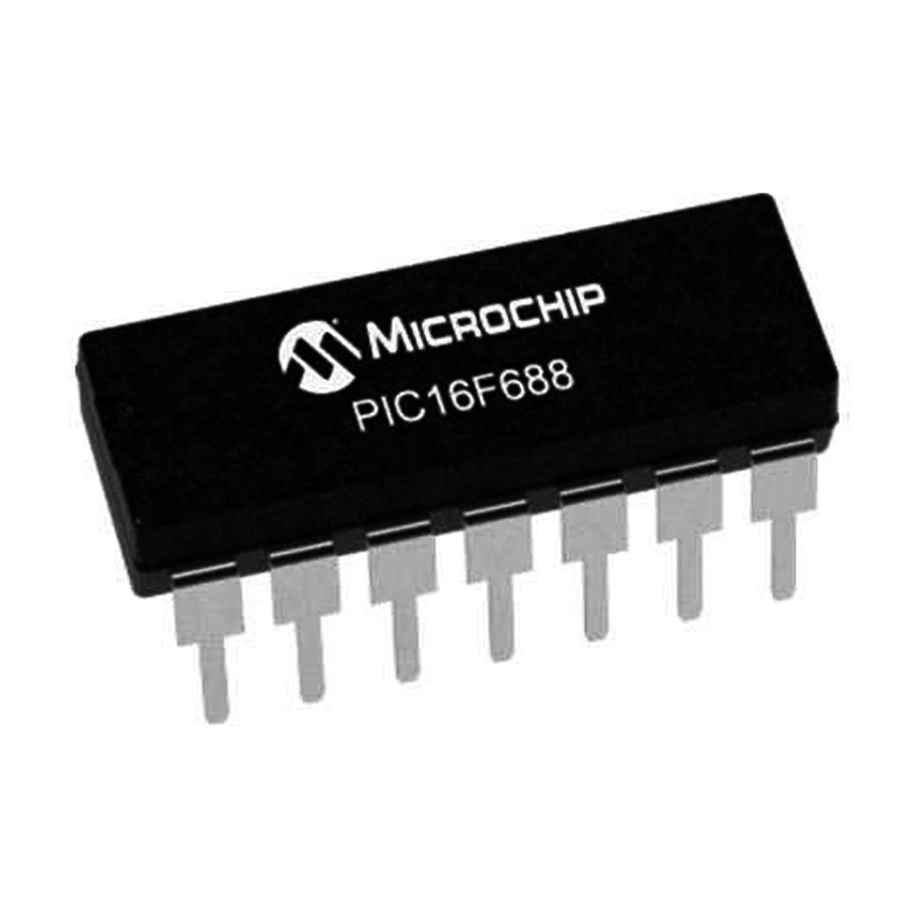

PIC16F688 I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici

PIC16F688-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici

PIC16F688-I/P, Microchip firmasının sunduğu kompakt ve çok yönlü 8-bit mikrodenetleyicidir. PDIP-14 paketinde üretilen bu entegre, 20 MHz'e kadar çalışma frekansı ile verimli performans sunar.

4KB program belleği ve 256 bayt EEPROM ile donatılan bu mikrodenetleyiciler, sınırlı alana sahip projeler için ideal bir çözümdür.

PIC16F688-I/P, çeşitli elektronik komponentler ile uyumlu çalışarak, kompakt kontrol sistemleri ve otomasyon projelerinde sıkça tercih edilmektedir.

Teknik Özellikler

PIC16F688-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F688-I/P
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 4 KB (4K x 14-bit kelime)
• RAM Belleği: 256 Bayt
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 12
• ADC Kanalları: 8 (10-bit)
• PWM Kanalları: 1
• Seri Haberleşme: 1 x EUSART, 1 x SSP (SPI/I²C)
• Zamanlayıcı Modülleri: 2 (bir 8-bit, bir 16-bit)
• Komparatörler: 1
• Kesme (Interrupt) Kaynakları: 8
• Çalışma Gerilimi: 2.0V - 5.5V

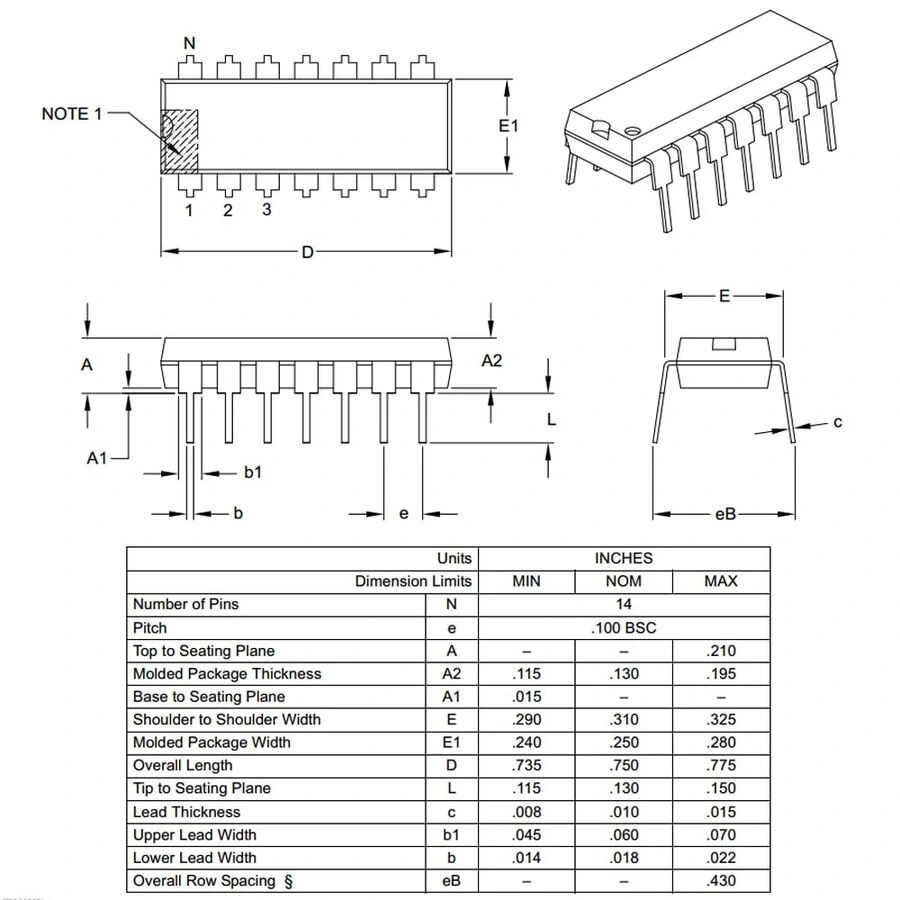

• Paket Tipi: PDIP-14
• Pin Sayısı: 14
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Dahili Osilatör: 8 MHz (INTOSC), 31 kHz (LFINTOSC)
• Güç Tüketimi (Aktif): ~1.8mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

Kullanım Alanları

PIC16F688-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Kompakt Kontrol Sistemleri

• Akıllı ev kontrol üniteleri
• Sensör arayüzleri
• Uzaktan kumanda devreleri
• Küçük boyutlu otomasyon projeleri
• LED aydınlatma kontrolü

Hobi ve Eğitim Projeleri

• Başlangıç seviyesi mikrodenetleyici projeleri
• Sensör veri toplama modülleri
• Elektronik oyun devreleri
• Sıcaklık ve nem monitörleri
• Robot kontrol birimleri

Endüstriyel Uygulamalar

• Küçük boyutlu veri toplayıcılar
• Basit süreç kontrolörleri
• Batarya yönetim sistemleri
• Uzaktan izleme modülleri
• Alarm ve güvenlik sistemleri

Avantajlar ve Özellikler

PIC16F688-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Kompakt Boyut: 14-pin DIP paketi ile minimum alan gereksinimi
• Dahili Osilatör: Harici kristal gerektirmeyen entegre saat kaynağı
• Geniş Çalışma Voltajı: 2.0V - 5.5V aralığında çalışabilme
• Kalıcı Veri Saklama: 256 bayt EEPROM ile ayar ve veri depolama
• Yüksek Çözünürlüklü ADC: 8 kanal 10-bit ADC ile hassas ölçümler
• Endüstriyel Sıcaklık: -40°C ile +85°C arasında güvenilir çalışma
• Düşük Güç Tüketimi: nanoWatt teknolojisi ile uzun pil ömrü
• Seri Haberleşme: EUSART ve SPI/I²C protokolleri ile kolay entegrasyon
• Kolay Kullanım: DIP paketi ile breadboard üzerinde test kolaylığı
• Maliyet Etkin: Yüksek özellik/fiyat oranı

Programlama ve Geliştirme

PIC16F688-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı
• MikroC PRO, CCS C veya diğer PIC uyumlu derleyiciler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 2.0V - 5.5V güç kaynağı
• Harici kristal (opsiyonel, dahili osilatör ile de kullanılabilir)

PIC16F688-I/P, Microchip PIC mikrodenetleyici ailesinin küçük boyutlu ancak güçlü bir üyesi olarak, çeşitli projelerde kullanılabilmektedir.

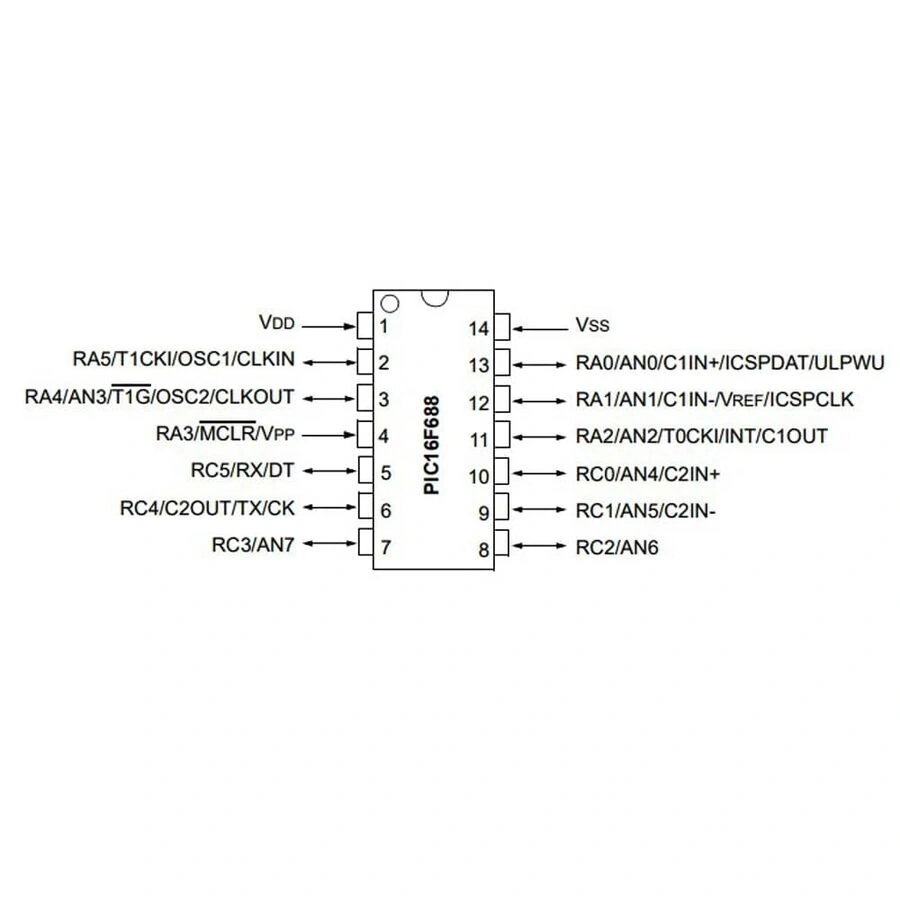

Önemli port fonksiyonları:

• PORTA (RA0-RA5): Dijital I/O, ADC, MCLR
• PORTC (RC0-RC5): Dijital I/O, PWM, USART, Komparatör
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• AN0-AN7: Analog giriş kanalları
• RX/TX: USART seri haberleşme
• SCL/SDA: I²C haberleşme

Sorun Giderme ve İpuçları

PIC16F688-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hatası: ICSP bağlantılarını ve MCLR pull-up direncini kontrol edin
• Osilatör Sorunu: Doğru konfigürasyon bitlerini ayarlayın
• I/O Pin Çalışmıyor: TRIS ve ANSEL kayıtlarını doğru yapılandırın
• ADC Okumaları Hatalı: Referans voltajını ve giriş empedansını kontrol edin
• Seri Haberleşme Sorunları: Baudrate ve port ayarlarını doğrulayın

Verimli Kullanım İpuçları

• Dahili osilatör kullanarak harici komponent sayısını azaltın
• Sleep modu ile batarya ömrünü optimize edin
• Çoklu fonksiyonlu pinleri uygulama gereksinimlerine göre yapılandırın
• EEPROM'u sık değişen ayarlar için etkin kullanın
• Kesme (interrupt) kullanarak CPU yükünü azaltın
• Küçük uygulamalar için assembly dili ile kod optimizasyonu yapın

Paket İçeriği

• PIC16F688-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici
