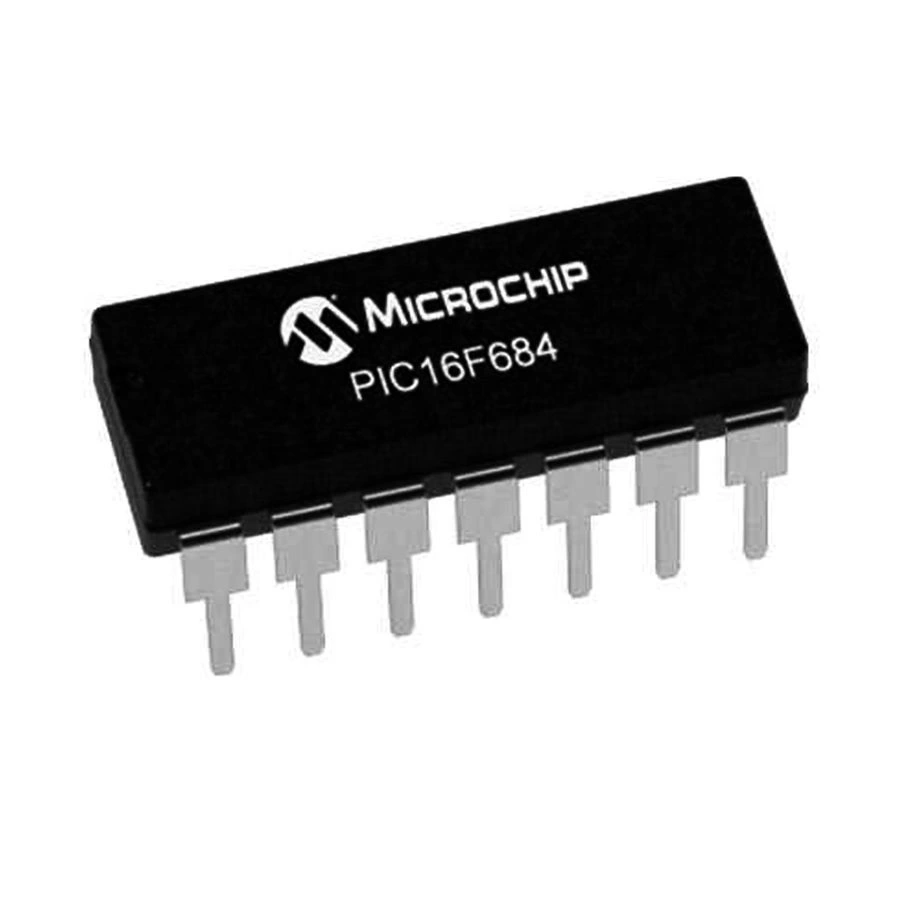

PIC16F684 I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici

PIC16F684-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici

PIC16F684-I/P, Microchip firmasının ultra kompakt yapıda bir 8-bit mikrodenetleyicisidir. PDIP-14 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile küçük ölçekli projeler için mükemmel bir çözüm sunar.

2KB program belleği, 128 bayt RAM ve 256 bayt EEPROM ile donatılan bu mikrodenetleyiciler, sınırlı alanda yüksek performans gerektiren uygulamalar için idealdir.

12 I/O pini ve dahili 8-bit timer modülleri ile kompakt bir elektronik komponent olan PIC16F684, sensör okuma ve motor kontrol projeleri için verimli bir seçimdir.

Düşük güç tüketimi ve minimum bileşen gereksinimi ile öne çıkan bu Microchip PIC mikrodenetleyici, breadboard üzerinde kolay prototipleme imkanı sunar.

Teknik Özellikler

PIC16F684-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F684-I/P
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 2 KB (2K x 14-bit kelime)
• RAM Belleği: 128 Bayt
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 12
• ADC Kanalları: 8 (10-bit)
• Zamanlayıcı Modülleri: 2 (bir 8-bit, bir 16-bit)
• Capture/Compare/PWM Modülleri: 1
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 10
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket Tipi: PDIP-14 (Through-Hole)
• Pin Sayısı: 14
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Analog Modüller: ADC, komparatör, dahili referans voltaj
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~1.6mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 3V
• Flash Programlama Döngüsü: 10,000 yazma/silme
• EEPROM Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

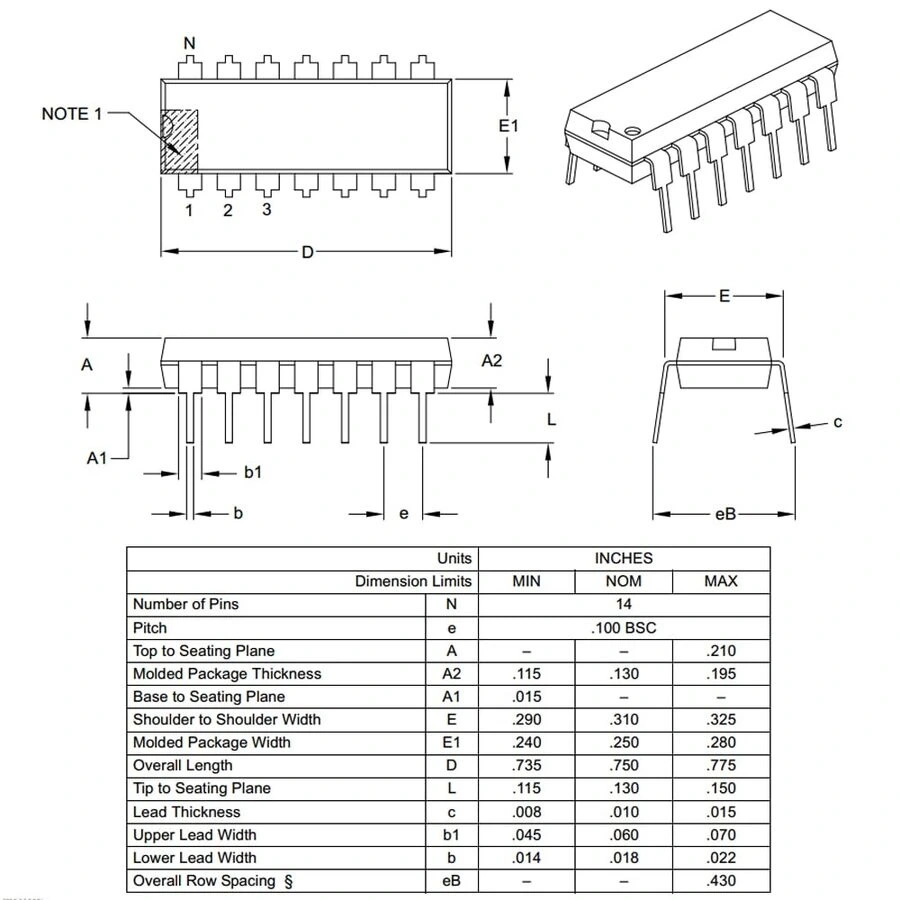

• Paket Boyutları: 19.5mm x 6.35mm x 3.3mm

Kullanım Alanları

PIC16F684-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Ultraküçük Kontrol Projeleri

• Sıcaklık kontrol sistemleri
• Mini akıllı anahtarlar
• LED aydınlatma kontrolörleri
• Zamanlayıcı uygulamaları
• Pil şarj kontrolörleri

Sensör Uygulamaları

• Sıcaklık ve nem veri toplayıcıları
• Işık şiddeti ölçüm cihazları
• Hareket dedektörleri
• Infrared alıcı-verici sistemleri
• Yakınlık sensörü projeleri

Otomotiv Elektronik Projeleri

• LED gösterge kontrolörleri
• Otomobil sensör arayüzleri
• Yardımcı sistem kontrolörleri
• Park yardım sensör kontrolü
• İklim kontrol yardımcıları

Avantajlar ve Özellikler

PIC16F684-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Ultra Kompakt PDIP-14 Paketi: Minimum alan gereksinimi ile küçük PCB tasarımlarında ideal
• Dahili EEPROM: 256 bayt kalıcı veri depolama ile ayarları saklama imkanı
• 10-bit ADC: 8 kanallı yüksek çözünürlüklü analog-dijital dönüştürücü
• PWM Modülü: Motor hız kontrolü ve LED parlaklık ayarı için ideal
• Düşük Güç Tüketimi: Pil ile çalışan uygulamalar için elverişli
• Geniş Voltaj Aralığı: 2.0V - 5.5V arası esnek çalışma imkanı
• Dahili Osilatör: Harici kristal gerektirmeden çalışabilme
• Çevre Birim Zenginliği: Komparatör, timer ve analog modüller
• Industrial Sıcaklık Aralığı: Zorlu çevre koşullarında güvenilir çalışma
• Kolay Programlama: ICSP ile devre üzerinde programlama imkanı

Programlama ve Geliştirme

PIC16F684-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya ICD programlayıcı
• MikroC PRO, HI-TECH C derleyicileri
• Breadboard ve bağlantı kabloları
• PDIP-14 soket (kolay çıkarıp takma için)
• ICSP bağlantı adaptörü
• 2.0V - 5.5V güç kaynağı
• Minimum devre komponentleri (kapasitörler, dirençler)
• Sensör entegrasyonu için analog/dijital test cihazları

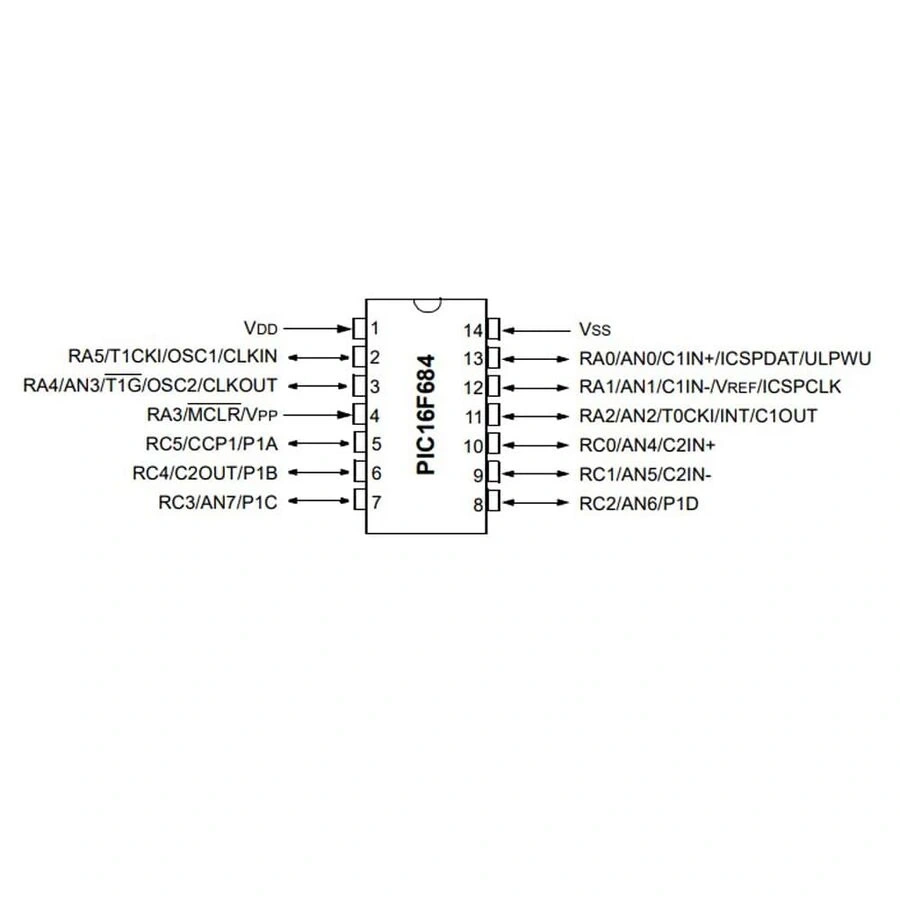

Önemli port fonksiyonları:

• PORTA (RA0-RA5): Dijital I/O, ADC, MCLR
• PORTC (RC0-RC5): Dijital I/O, PWM, Timer girişi
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• AN0-AN7: Analog giriş kanalları
• PWM1: PWM çıkış pini
• T0CKI: Timer0 harici saat girişi
• INT: Harici kesme girişi
• C1OUT, C2OUT: Karşılaştırıcı çıkışları
• ICSPDAT/ICSPCLK: Programlama pinleri

Sorun Giderme ve İpuçları

PIC16F684-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Sınırlı Pin Sayısı: Dijital I/O ve analog girişleri çoklu işlev olarak kullanın.
• Program Belleği Sınırlaması: Kod optimizasyonu yapın, gereksiz fonksiyonlardan kaçının.
• I2C veya UART Eksikliği: Yazılımsal implementasyon kullanarak çözüm üretin.
• PWM Çözünürlüğü Sınırlaması: Timer kesmeleri ile gelişmiş PWM teknikleri uygulayın.
• ADC Doğruluk Sorunları: Referans voltajını harici kaynakla stabilize edin.

Verimli Kullanım İpuçları

• Dahili osilatörü doğru frekansa kalibre ederek harici kristal ihtiyacını ortadan kaldırın
• Periyodik görevler için Timer kesmeleri kullanarak main loop yükünü azaltın
• Güç tasarrufu için uygun Sleep modunu seçin ve Wake-up kaynağını doğru belirleyin
• Karşılaştırıcı modüllerini analog eşik denetleyici olarak kullanarak işlemci yükünü azaltın
• Analog girişlerin çözünürlüğünü arttırmak için oversampling ve ortalama tekniği uygulayın
• EEPROM ömrünü uzatmak için veri yazmadan önce değişim kontrolü yapın

Paket İçeriği

• PIC16F684-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici
