PIC16F676 I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici

PIC16F676-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici

PIC16F676-I/P, Microchip Technology tarafından üretilen kompakt ve çok yönlü bir 8-bit mikrodenetleyicidir. PDIP-14 paketi ile sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile verimli performans sunar.

1.75KB program belleği ve 12 adet I/O pini içeren bu mikrodenetleyiciler, basit kontrol uygulamaları ve başlangıç seviyesi projeler için ideal bir seçenektir.

PIC16F676-I/P, çeşitli elektronik komponentler ile uyumlu çalışarak, küçük ölçekli otomasyon ve sensör projelerinde sıkça tercih edilmektedir.

Teknik Özellikler

PIC16F676-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F676-I/P
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 1.75 KB (1K x 14-bit kelime)
• RAM Belleği: 64 Bayt
• EEPROM Belleği: Yok
• I/O Pin Sayısı: 12
• ADC Kanalları: 10 (10-bit)
• PWM Kanalları: Yok
• Seri Haberleşme: Yok
• Zamanlayıcı Modülleri: 1 (8-bit)
• Komparatörler: 1
• Kesme (Interrupt) Kaynakları: 4
• Çalışma Gerilimi: 2.0V - 5.5V

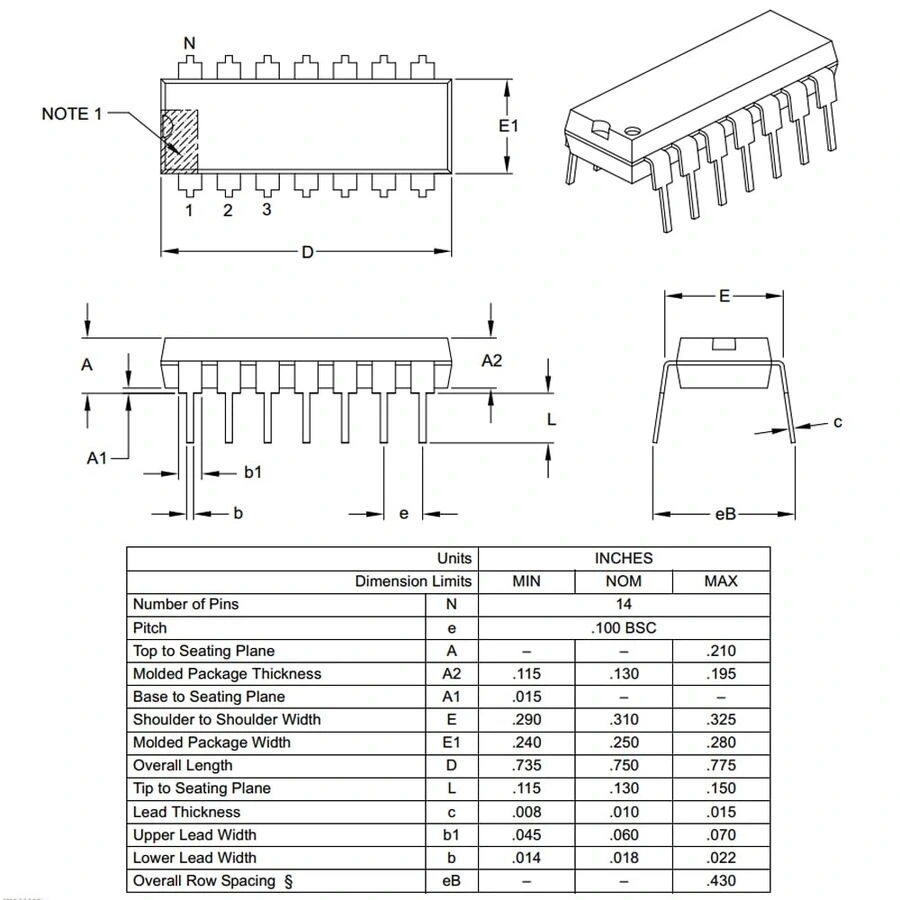

• Paket Tipi: PDIP-14
• Pin Sayısı: 14
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Dahili Osilatör: 4 MHz (INTOSC), 31 kHz (LFINTOSC)
• Güç Tüketimi (Aktif): ~1.8mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

Kullanım Alanları

PIC16F676-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Basit Sensör Uygulamaları

• Sıcaklık ve nem monitörleri
• Işık sensörü projeleri
• Basit hareket dedektörleri
• Mesafe ölçüm uygulamaları
• Düğme ve anahtar arayüzleri

Eğitim ve Başlangıç Projeleri

• LED kontrol uygulamaları
• Mikroişlemci programlama alıştırmaları
• Analog sensör okuma projeleri
• Zamanlayıcı ve sayaç uygulamaları
• Basit oyun devreleri

Küçük Ölçekli Kontrol Sistemleri

• Aydınlatma kontrol modülleri
• Zamanlayıcı devreleri
• Düşük seviyeli alarm sistemleri
• Basit düğme kontrollü cihazlar
• Batarya seviye monitörleri

Avantajlar ve Özellikler

PIC16F676-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Kolay Kullanım: DIP-14 paketi ile breadboard üzerinde test kolaylığı
• Ekonomik Çözüm: Düşük maliyetli projeler için ideal
• Zengin ADC Özelliği: 10 adet 10-bit analog kanal ile çoklu sensör okuması
• Geniş Çalışma Voltajı: 2.0V - 5.5V aralığında çalışabilme esnekliği
• Dahili Osilatör: Harici kristal gerektirmeyen entegre saat kaynağı
• Düşük Güç Tüketimi: Batarya ile çalışan projelere uygunluk
• Kompakt Boyut: 14-pin DIP paketi ile minimum alan gereksinimi
• Endüstriyel Sıcaklık Aralığı: Zorlu ortamlarda güvenilir çalışma
• Geniş Belge Desteği: Eğitim ve geliştirme için kapsamlı dokümantasyon
• Maliyet Etkin: Basit projeler için yeterli özellikler

Programlama ve Geliştirme

PIC16F676-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı
• MikroC PRO, CCS C veya diğer PIC uyumlu derleyiciler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 2.0V - 5.5V güç kaynağı
• Harici kristal (opsiyonel, dahili osilatör ile de kullanılabilir)

PIC16F676-I/P, Microchip PIC mikrodenetleyici ailesinin ekonomik ve basit bir üyesi olarak, temel projelerde kullanımı kolay bir çözüm sunar.

Önemli port fonksiyonları:

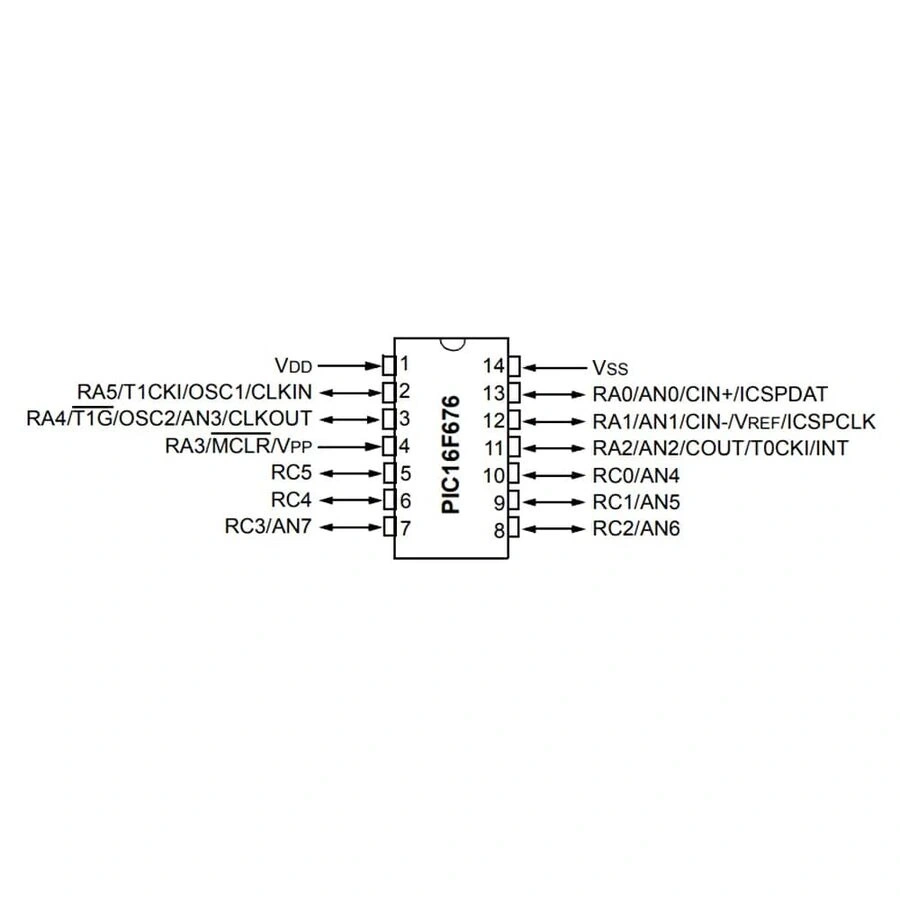

• PORTA (RA0-RA5): Dijital I/O, ADC, MCLR
• PORTC (RC0-RC5): Dijital I/O, ADC, Komparatör
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• AN0-AN9: Analog giriş kanalları
• T0CKI: Timer0 saat girişi
• VREF: Komparatör referans voltaj girişi

Sorun Giderme ve İpuçları

PIC16F676-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hatası: ICSP bağlantılarını ve MCLR pull-up direncini kontrol edin
• Osilatör Sorunu: Konfigürasyon bitlerinde doğru osilatör seçimini yapın
• I/O Pin Çalışmıyor: TRIS ve ANSEL kayıtlarını doğru yapılandırın
• ADC Okumaları Hatalı: Referans voltajını ve örnekleme süresini kontrol edin
• Program Belleği Yetersiz: Kod optimizasyonu yapın ve assembly kullanmayı düşünün

Verimli Kullanım İpuçları

• Dahili osilatör kullanarak harici komponent sayısını azaltın
• Sınırlı bellek için kod optimizasyonu yapın
• Komparatörü analog sinyallerin hızlı karşılaştırılmasında kullanın
• Analog pinleri dijital olarak kullanacaksanız ANSEL kayıt bitlerini temizleyin
• Düşük güç uygulamaları için sleep modunu etkin kullanın
• Sınırlı RAM nedeniyle global değişken kullanımını minimize edin

Paket İçeriği

• PIC16F676-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici
