PIC16F630 I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici

PIC16F630-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici

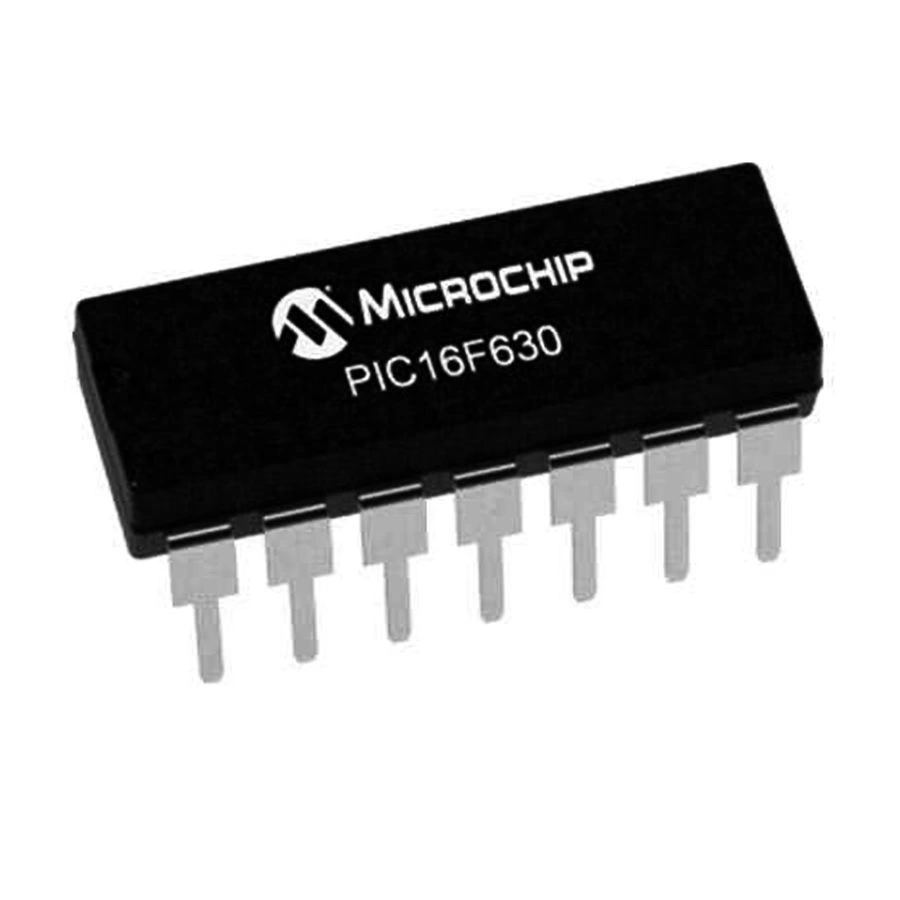

PIC16F630-I/P, Microchip'in kompakt ve düşük güç tüketimli 8-bit mikrodenetleyicisidir. PDIP-14 paketinde sunulan bu çip, küçük boyutuna rağmen yüksek performans ve çeşitli entegre özellikler sunar.

Dahili osilatör, komparatör modülü ve düşük güç tüketimi gibi özellikleriyle bu mikrodenetleyici. alan kısıtlı uygulamalar ve pil ile çalışan projelerde ideal bir seçimdir.

Elektronik Komponentler kategorimizin verimli ürünlerinden olan PIC16F630, küçük boyutu ve uygun fiyatıyla dikkat çeker. Microchip PIC Mikrodenetleyici ailesinin bu kompakt üyesi, giriş seviyesi projelerde mükemmel performans sunar.

Teknik Özellikler

PIC16F630-I/P Mikrodenetleyicinin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Ürün Serisi: PIC16F
• Model: PIC16F630
• Paket Tipi: PDIP-14
• Bellek Tipi: Flash
• Program Belleği: 1024 kelime
• RAM: 64 Bayt
• EEPROM: 128 Bayt
• CPU Hızı: 20 MHz Maksimum
• I/O Pin Sayısı: 12
• Dahili Osilatör: 4MHz. (fabrika kalibrasyonlu)
• Zamanlayıcılar: 2 (8/16-bit)
• Komparatör: 1 analog komparatör
• Haberleşme Arayüzleri: USART desteği yok, yazılımsal SPI/I²C
• Özel Özellikler: Brown-out Reset, Power-on Reset, Watchdog Timer, düşük güç modu
• Çalışma Voltajı: 2.0V - 5.5V
• Çalışma Sıcaklığı: -40°C ile +85°C
• Güç Tüketimi: ~100µA (@ 4MHz, 2.0V, tipik)

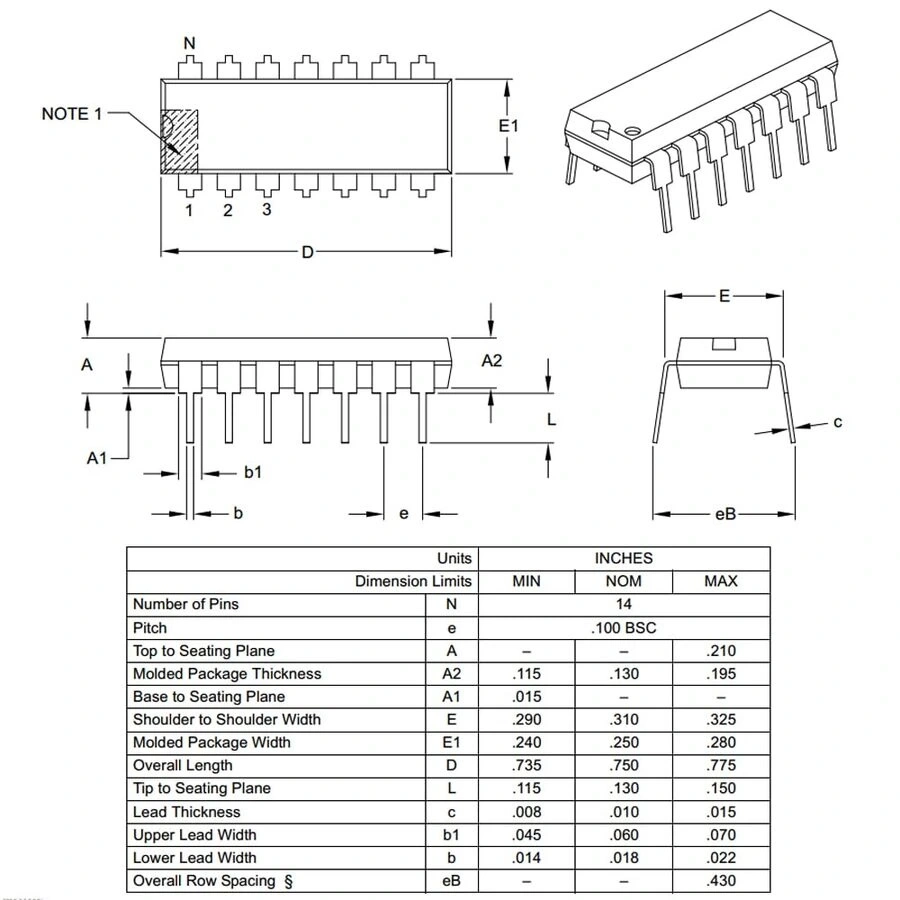

• Boyutlar: 19.05 x 6.35 x 3.3 mm (yaklaşık)
• Paketleme: Tüp (Tube)

Bağlantı ve Kullanım

PIC16F630-I/P Mikrodenetleyicinin bağlantısı ve programlanması hakkında bilgiler.

PIC16F630 mikrodenetleyicisinin devreye entegrasyonu için aşağıdaki adımları izleyin:

1. Güç Bağlantısı: VDD (1) pinini 5V veya 3.3V'a, VSS (14) pinini GND'ye bağlayın.
2. Osilatör: Dahili osilatör kullanmak için herhangi bir harici komponent gerekmez. Harici kristal kullanacaksanız, OSC1 (2) ve OSC2 (3) pinlerine bağlayın.
3. MCLR: MCLR/VPP (4) pinini 10K direnç üzerinden VDD'ye bağlayın (active-high reset için).
4. Programlama: ICSP bağlantısı için MCLR, VDD, VSS, PGD (RB7), ve PGC (RB6) pinlerini programlayıcıya bağlayın.
5. I/O Pinleri: RA ve RB port pinlerini proje ihtiyaçlarınıza göre bağlayın.

Programlama için MPLAB X IDE ve XC8 C derleyicisi kullanabilirsiniz. ICSP (In-Circuit Serial Programming) teknolojisi sayesinde, entegre devredeyken doğrudan programlama yapabilirsiniz.

Düşük güç uygulamaları için, SLEEP modu ve Wake-up özellikleri kullanılabilir. Dahili Watchdog Timer, programın doğru çalıştığını kontrol eder ve gerektiğinde sistemi yeniden başlatır.

PIC16F630'un analog komparatör özelliği, iki analog sinyali karşılaştırmanızı sağlar ve eşik değeri aşıldığında işlem yapmanıza olanak tanır.

Kullanım Senaryoları

• Düşük Güç Uygulamaları: Pille çalışan cihazlar, uzun ömürlü sensörler
• Alan Kısıtlı Projeler: Kompakt devreler, minyatür cihazlar
• Basit Kontrol Sistemleri: LED kontrolü, motor sürücüleri, zamanlayıcılar
• Sensör Arayüzleri: Analog ve dijital sensör okuma ve işleme

Uygulama Alanları

PIC16F630-I/P Mikrodenetleyicinin kullanılabileceği çeşitli alanlar.

Pille Çalışan Cihazlar

• Uzaktan kumandalar
• Taşınabilir sensör modülleri
• IoT veri toplayıcılar
• Kablosuz sensör ağları
• Giyilebilir elektronik cihazlar

Hobi ve Eğitim Projeleri

• LED projeksiyonları
• Basit robotik kontrol devreleri
• Zamanlayıcı ve sayaç uygulamaları
• Elektronik oyuncaklar
• Mini kontrol sistemleri

Endüstriyel Kontrol

• Sıcaklık ve nem izleme sistemleri
• Doğrusal motor kontrolleri
• Aydınlatma kontrol modülleri
• Basit alarm sistemleri
• Fotoelektrik sensör arayüzleri

Proje Örnekleri

PIC16F630-I/P Mikrodenetleyici kullanılarak yapılabilecek projeler.

Akıllı Bitki Sulama Monitörü

PIC16F630 kullanarak, toprak nem seviyesini izleyen ve gerektiğinde sizi uyaran bir sistem geliştirebilirsiniz. Analog komparatör özelliği, nem sensöründen gelen veriyi belirli bir eşik değeriyle karşılaştırmak için idealdir.

Sistem düşük güç modunda çalışabilir ve periyodik olarak uyanarak nem seviyesini kontrol edebilir. Bu sayede pil ömrü aylarca sürebilir ve bitkilerinizi sürekli izleyebilirsiniz.

Eşik değeri aşıldığında, bir LED yakılabilir veya basit bir buzzer ile sesli uyarı verilebilir. EEPROM, istenen nem seviyesi gibi kullanıcı tercihlerini saklamak için kullanılabilir.

Dijital Termometre

PIC16F630 ve bir NTC termistör veya DS18B20 dijital sıcaklık sensörü kullanarak kompakt bir dijital termometre tasarlayabilirsiniz. İki adet 7-segment display kullanarak sıcaklık değerini gösterebilirsiniz.

Düşük güç özellikleri sayesinde, cihaz 3V'luk bir pil ile uzun süre çalışabilir. Düğmeler ekleyerek, maksimum ve minimum sıcaklık değerlerini görüntüleme gibi ek işlevler ekleyebilirsiniz.

EEPROM, güç kesintisi durumunda bile maksimum ve minimum sıcaklık değerlerini saklayabilir. Ayrıca, belirli bir sıcaklık eşiğinin üstünde veya altında uyarı vermek için komparatör kullanabilirsiniz.

PWM LED Aydınlatma Kontrolörü

PIC16F630'un Timer2 PWM özelliğini kullanarak kompakt bir LED aydınlatma kontrolörü geliştirebilirsiniz. Potansiyometre ile parlaklığı ayarlanabilen bu sistem, çeşitli aydınlatma uygulamaları için idealdir.

Push butonlar kullanarak farklı aydınlatma modları (sabit, solma, yanıp sönme) arasında geçiş yapabilirsiniz. Kullanıcı tercihleri EEPROM'da saklanabilir ve cihaz açıldığında son ayarlar yüklenebilir.

Kompakt yapısı sayesinde mevcut aydınlatma sistemlerine kolayca entegre edilebilir. Ayrıca, bir LDR ekleyerek ortam ışığına göre otomatik parlaklık ayarı yapan akıllı bir sistem oluşturabilirsiniz.

Sorun Giderme ve İpuçları

PIC16F630-I/P Mikrodenetleyici kullanırken karşılaşılabilecek sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hatası: ICSP bağlantılarını kontrol edin, özellikle PGD ve PGC pinlerinin doğru bağlandığından emin olun. MCLR pini programlama sırasında yüksek voltaja maruz kalır, bu nedenle bağlantısını kontrol edin.
• Çalışmayan Osilatör: Dahili osilatör kullanırken konfigürasyon bitlerinin doğru ayarlandığından emin olun. Harici osilatör kullanıyorsanız, kristal ve kapasitörlerin değerlerini kontrol edin.
• I/O Pin Sorunları: TRIS registerlarının doğru yapılandırıldığından emin olun. Analog komparatör kullanılan pinlerin, dijital I/O olarak kullanılmak isteniyorsa CMCON registerının uygun şekilde ayarlanması gerekir.
• Güç Sorunları: Düşük voltajda çalışırken, çevre birimlerinin (örneğin LED'ler) yeterli akım çekip çekmediğini kontrol edin. Bypass kapasitörleri ekleyerek güç stabilizasyonunu iyileştirin.
• Watchdog Timer Sıfırlamaları: Kodunuzda düzenli olarak WDT'yi sıfırlamayı unutmayın veya kullanmıyorsanız konfigürasyon bitlerinde devre dışı bırakın.

Performans İpuçları

• Dahili osilatörü kullanarak maliyeti ve kart alanını azaltın.
• Düşük güç projeleri için SLEEP modunu ve wake-up kaynaklarını etkin kullanın.
• Komparatör kullanırken, dijital gürültüyü azaltmak için temiz bir güç kaynağı kullanın.
• Sınırlı pin sayısını aşmamak için çıkışları multiplexleme tekniği ile çoğaltın.
• EEPROM'un sınırlı yazma döngüsünü göz önünde bulundurarak, sadece gerektiğinde yazma işlemi yapın.

Paket İçeriği

• 1 adet PIC16F630-I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici
