PIC16F628A-I/SO SMD SOIC-18 8-Bit 20 MHz Mikrodenetleyici
PIC16F628A-I/SO, Microchip Technology'nin popüler ve çok yönlü bir 8-bit mikrodenetleyicisidir. SOIC-18 SMD paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile yüksek performans sunar.
3.5KB program belleği, 224 bayt RAM ve 128 bayt EEPROM içeren bu mikrodenetleyiciler, küçük boyutlu yüzey montaj projeler için ideal bir seçimdir.
PIC16F628A-I/SO, çeşitli elektronik komponentler ile uyumlu çalışarak, kompakt ve güçlü elektronik sistemlerde geniş bir uygulama alanı bulmaktadır.
Teknik Özellikler
PIC16F628A-I/SO SMD SOIC-18 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Microchip Technology
- Mikrodenetleyici Serisi: PIC16F
- Model: PIC16F628A-I/SO
- İşlemci Mimarisi: 8-Bit RISC
- Maksimum Çalışma Frekansı: 20 MHz
- Program Belleği Tipi: Flash
- Program Belleği Boyutu: 3.5 KB (2K x 14-bit kelime)
- RAM Belleği: 224 Bayt
- EEPROM Belleği: 128 Bayt
- I/O Pin Sayısı: 16
- PWM Kanalları: 2
- Seri Haberleşme: 1 x USART
- Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
- Komparatörler: 2
- Kesme (Interrupt) Kaynakları: 10
- Çalışma Gerilimi: 3.0V - 5.5V
- Paket Tipi: SOIC-18 (SMD)
- Pin Sayısı: 18
- Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
- Watchdog Timer: Var
- Brown-out Reset: Programlanabilir
- Power-up Timer: Var
- Oscillator Start-up Timer: Var
- Dahili Osilatör: 4 MHz (INTOSC), 37 kHz (LFINTOSC)
- Güç Tüketimi (Aktif): ~2.0mA @ 5V, 4MHz
- Güç Tüketimi (Sleep):<1µA @ 5V
- Programlama Döngüsü: 100,000 yazma/silme
- Veri Saklama Süresi: 40+ yıl
- RoHS Uyumluluğu: Evet

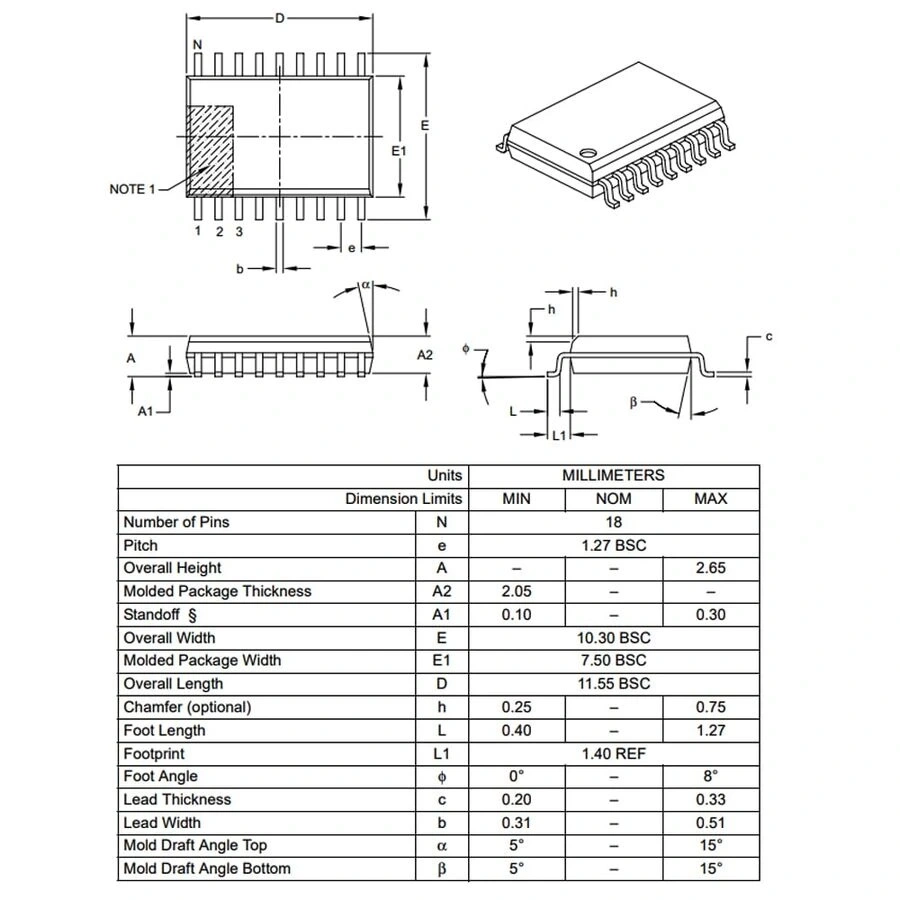

- Kılıf Boyutları: 11.53mm x 7.49mm x 2.31mm
Kullanım Alanları
PIC16F628A-I/SO SMD SOIC-18 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Endüstriyel Kontrol
- Motor kontrol devreleri
- Sensör arayüzleri
- Zamanlayıcı sistemleri
- Otomasyon cihazları
- Proses kontrol modülleri
Tüketici Elektroniği
- Uzaktan kumanda sistemleri
- Akıllı ev cihazları
- LED aydınlatma kontrolleri
- Küçük boyutlu elektronik oyuncaklar
- Taşınabilir elektronik cihazlar
İletişim ve Arayüz
- RS-232/RS-485 dönüştürücüler
- Protokol köprüleri
- Veri toplama modülleri
- LCD/LED gösterge kontrolleri
- Klavye ve tuş takımı arayüzleri
Avantajlar ve Özellikler
PIC16F628A-I/SO SMD SOIC-18 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.
- Yerden Tasarruf: SOIC-18 paketi ile PCB alanından tasarruf
- Güvenilir Performans: 20 MHz'e kadar yüksek işlem hızı
- Dahili Osilatör: Harici kristal gerektirmeyen tasarım imkanı
- Veri Saklama: 128 bayt EEPROM ile konfigürasyon verisi depolama
- Çoklu Haberleşme: USART modülü ile seri iletişim imkanı
- Çift PWM: Motor kontrolü ve sinyal üretimi için PWM kanalları
- Analog Özellikler: İki komparatör ile analog sinyal karşılaştırma
- Geniş Çalışma Voltajı: 3.0V - 5.5V aralığında çalışabilme
- Düşük Güç Tüketimi: Pil ile çalışan uygulamalar için ideal
- Endüstriyel Sıcaklık: -40°C ile +85°C arasında güvenilir çalışma
Programlama ve Geliştirme
PIC16F628A-I/SO SMD SOIC-18 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.
İpucu: PIC16F628A programlarken dahili 4MHz osilatör seçeneğini kullanarak harici kristal komponentlerinden tasarruf edebilirsiniz. USART konfigürasyonunda doğru baud rate ayarına dikkat edin.
Programlama için gerekli ortam ve araçlar:
- MPLAB X IDE (entegre geliştirme ortamı)
- MPLAB XC8 C derleyicisi
- PICkit 3/4 veya MPLAB ICD programlayıcı
- SOIC-18 adaptör kartı veya SMD programlama soketi
- MikroC PRO, CCS C veya diğer PIC uyumlu derleyiciler
- ICSP (In-Circuit Serial Programming) bağlantısı
- 3.0V - 5.5V güç kaynağı
- Harici kristal (opsiyonel, dahili osilatör ile de kullanılabilir)
PIC16F628A-I/SO, Microchip PIC mikrodenetleyici ailesinin popüler ve yaygın olarak tercih edilen bir üyesidir.
Önemli port fonksiyonları:
- PORTA (RA0-RA7): Dijital I/O, Komparatör, Timer
- PORTB (RB0-RB7): Dijital I/O, interrupt-on-change, USART
- MCLR: Master Clear (Reset) pini
- VDD/VSS: Güç ve toprak bağlantıları
- TX/RX: USART seri haberleşme
- CCP1/CCP2: PWM çıkışları
- T0CKI: Timer0 saat girişi
- INT: Harici kesme girişi
Sorun Giderme ve İpuçları
PIC16F628A-I/SO SMD SOIC-18 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- SMD Lehimleme Zorluğu: Flux kullanın ve uygun lehimleme istasyonu tercih edin
- Programlama Hatası: ICSP bağlantılarını ve programlayıcı ayarlarını kontrol edin
- Osilatör Sorunu: Konfigürasyon bitlerinde doğru osilatör seçimini yapın
- USART İletişim Hataları: Baud rate ve port ayarlarını doğrulayın
- PWM Çalışmıyor: CCP modülü ayarlarını ve zamanlayıcı konfigürasyonunu kontrol edin
Verimli Kullanım İpuçları
- Dahili osilatör kullanarak harici komponent sayısını azaltın
- Interrupt kullanarak işlemci yükünü optimize edin
- EEPROM'u sık değişen ayarlar için kullanın
- Sleep modunu pil ömrünü uzatmak için etkin kullanın
- Timer modüllerini çoklu zamanlama işlemleri için koordine edin
- Watchdog Timer ile yazılım kilitlerine karşı güvenlik sağlayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →Projeleriniz için çeşitli mikrodenetleyiciler ile uygulamalarınızı hayata geçirin.
Ürünleri İncele →Microchip PIC mikrodenetleyiciler ile güvenilir ve yüksek performanslı projeler geliştirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
PIC16F628A'nın popülerliğinin nedeni nedir?
Dahili osilatör, USART, PWM, EEPROM, komparatör gibi zengin özellikleri, yeterli program alanı ve uygun fiyatı ile çok yönlü kullanım sunar.
SMD SOIC paketini breadboard üzerinde nasıl test edebilirim?
SOIC-DIP adaptör kartı kullanarak SMD paketi standart 2.54mm aralıklı breadboard uyumlu pinlere dönüştürebilirsiniz.
PIC16F628A için ideal çalışma voltajı nedir?
5V ideal çalışma voltajıdır ancak 3V-5.5V aralığında çalışabilir. Düşük voltajda maksimum frekans sınırlanır.
Dahili osilatör ne kadar kararlıdır?
4MHz dahili osilatör yaklaşık ±1% doğruluk sağlar. Hassas zamanlama gerektiren projeler için harici kristal önerilir.
EEPROM belleği nasıl verimli kullanılabilir?
128 byte EEPROM, aşırı yazma durumlarına karşı döngüsel yazma tekniği ile kullanılmalıdır. Kritik ayarlar için veri bütünlüğü doğrulaması ekleyin.
PIC16F628A'da ADC modülü neden yoktur?
ADC yerine komparatör modülleri içerir. Analog sensörler için harici ADC entegresi veya gerilim eşik karşılaştırmaları kullanılabilir.
PWM kanalları hangi uygulamalarda kullanılabilir?
Motor hız kontrolü, LED parlaklık ayarı, servo kontrolü, DC-DC dönüştürücüler ve analog sinyal üretimi için idealdir.
USART modülü ile maksimum veri iletim hızı ne kadardır?
20MHz çalışma frekansında 1.25Mbps'e kadar ulaşabilir. Pratik uygulamalarda 115200bps hız yaygın olarak kullanılır.
