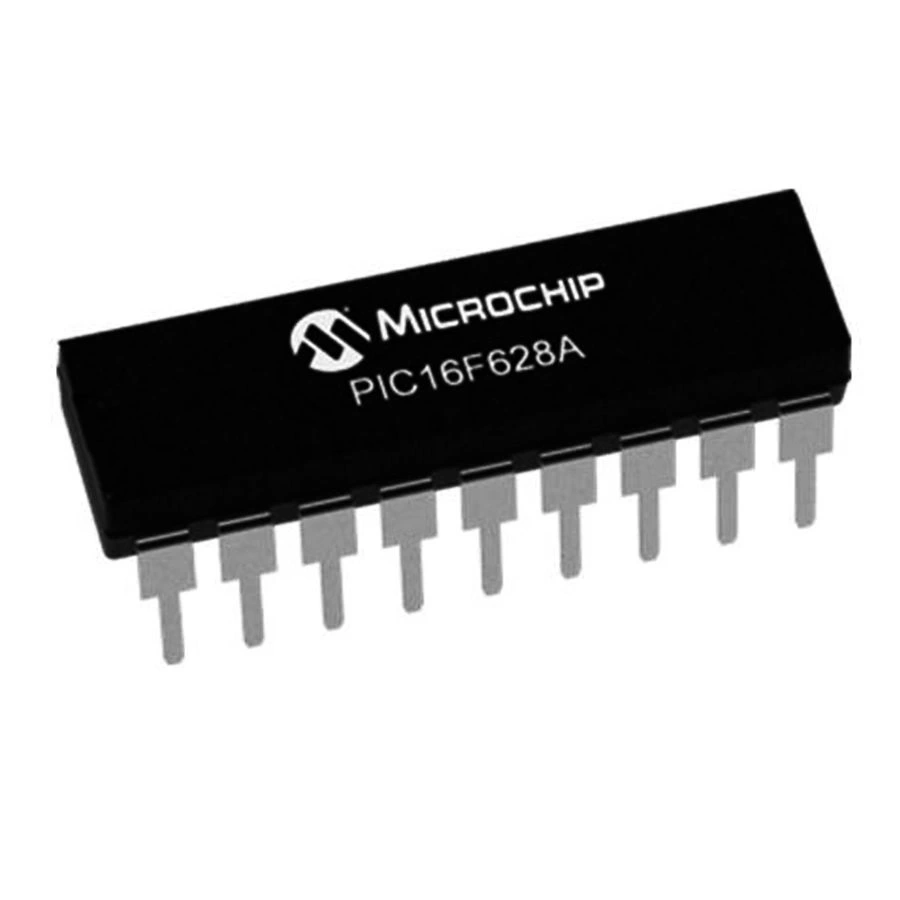

PIC16F628A-I/P PDIP-18 8-Bit 20MHz Mikrodenetleyici

PIC16F628A-I/P PDIP-18 8-Bit 20MHz Mikrodenetleyici

PIC16F628A-I/P, Microchip firmasının en popüler 8-bit mikrodenetleyicilerinden biridir. PDIP-18 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile öğrenme ve giriş seviyesi projeler için ideal bir seçimdir.

3.5KB program belleği, 224 bayt RAM ve 128 bayt EEPROM ile donatılan bu mikrodenetleyiciler, temel uygulamalar için yeterli kapasite sunar.

16 I/O pini, USART, komparatör ve dahili osilatör gibi özellikleriyle elektronik komponentler arasında kullanımı kolay bir mikrodenetleyicidir.

Harici komponent gerektirmeyen yapısı ve geniş yazılım desteğiyle öne çıkan bu Microchip PIC mikrodenetleyici, yeni başlayanlar için mükemmel bir seçimdir.

Teknik Özellikler

PIC16F628A-I/P PDIP-18 8-Bit 20MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F628A-I/P
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 3.5 KB (2K x 14-bit kelime)
• RAM Belleği: 224 Bayt
• EEPROM Belleği: 128 Bayt
• I/O Pin Sayısı: 16
• Seri Haberleşme: USART
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Capture/Compare/PWM Modülleri: 1 (CCP)
• Komparatörler: 2
• Referans Voltaj Modülü: Var
• Kesme (Interrupt) Kaynakları: 10
• Çalışma Gerilimi: 3.0V - 5.5V
• Paket Tipi: PDIP-18 (Through-Hole)
• Pin Sayısı: 18
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Dahili Osilatör: 4MHz (fabrika kalibrasyonlu)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~1.6mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 3V
• Flash Programlama Döngüsü: 10,000 yazma/silme
• EEPROM Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

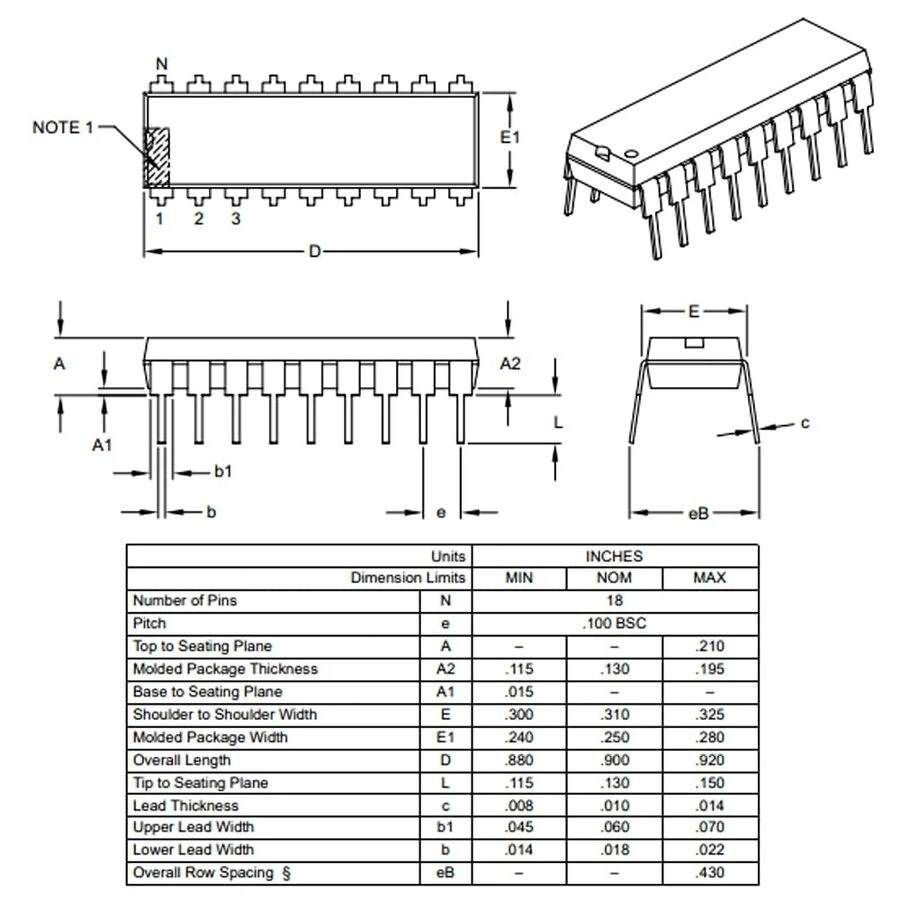

• Paket Boyutları: 23mm x 7.5mm x 3.3mm

Kullanım Alanları

PIC16F628A-I/P PDIP-18 8-Bit 20MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Eğitim ve Öğrenme

• Mikrodenetleyici programlama eğitimi
• Elektronik laboratuvar projeleri
• Giriş seviyesi programlama kursları
• Basit devre kontrol uygulamaları
• DIY elektronik projeleri

Kontrol Sistemleri

• Basit ev otomasyonu
• LED aydınlatma kontrolörleri
• Zamanlayıcı devreleri
• Motor kontrol uygulamaları
• Sensör veri toplayıcılar

Hobi Elektronik

• RC model kontrol sistemleri
• Mini oyun konsolları
• DIY ölçüm cihazları
• Elektronik müzik devreleri
• LED matrix göstergeler

Avantajlar ve Özellikler

PIC16F628A-I/P PDIP-18 8-Bit 20MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Kolay Kullanım: Harici osilatör gerektirmeyen dahili 4MHz RC osilatör
• Harici Komponent Tasarrufu: Minimum bileşenle çalışarak maliyet ve PCB alanı tasarrufu
• USART Modülü: PC veya diğer cihazlarla donanımsal seri haberleşme imkanı
• Dahili EEPROM: 128 bayt kalıcı veri depolama alanı ile ayarları saklama imkanı
• CCP Modülü: PWM çıkışı ile motor hız kontrolü ve LED parlaklık ayarı
• Komparatör Çiftleri: Analog sinyal karşılaştırma ve eşik değer tespiti
• Düşük Güç Tüketimi: Sleep modunda 1µA'dan az tüketim ile pil ömrünü uzatma
• Geniş Dokümantasyon: Kitaplar, makaleler ve örnek projelerle desteklenen yaygın kullanım
• Breadboard Uyumlu: PDIP-18 paketi ile breadboard üzerinde kolay prototipleme
• Geniş Yazılım Desteği: C, Assembly ve grafik tabanlı programlama arayüzleri

Programlama ve Geliştirme

PIC16F628A-I/P PDIP-18 8-Bit 20MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 2/3/4 programlayıcı
• MikroC PRO, HI-TECH C derleyicileri
• PDIP-18 soket (kolay çıkarıp takma için)
• Breadboard ve bağlantı kabloları
• MAX232 veya USB-TTL dönüştürücü (USART iletişimi için)
• LED'ler, butonlar ve sensörler (test için)
• 3.0V - 5.5V güç kaynağı
• Lojik analizör veya osiloskop (opsiyonel)

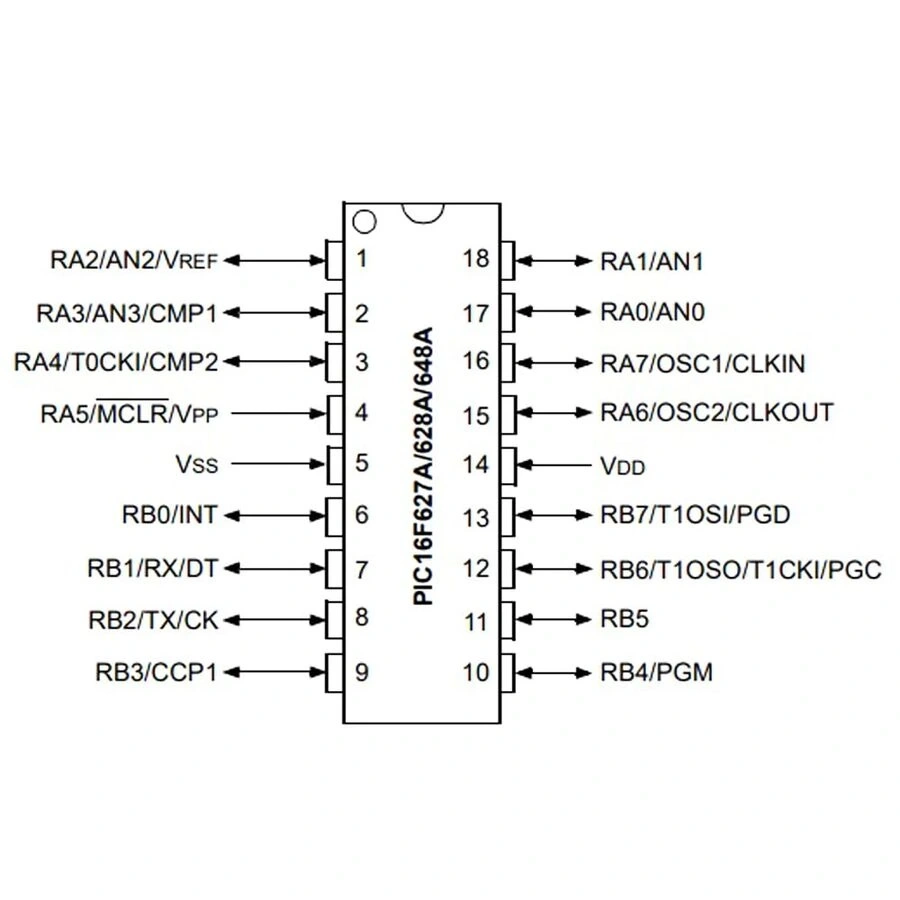

Önemli port fonksiyonları:

• PORTA (RA0-RA7): Dijital I/O, Komparatör, VREF
• PORTB (RB0-RB7): Dijital I/O, Interrupt-on-Change, USART, Timer girişi
• RB1/RX: USART veri alımı
• RB2/TX: USART veri iletimi
• RB3/CCP1: Capture/Compare/PWM modülü
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• T0CKI: Timer0 harici saat girişi
• INT: Harici kesme girişi
• C1OUT, C2OUT: Karşılaştırıcı çıkışları

Sorun Giderme ve İpuçları

PIC16F628A-I/P PDIP-18 8-Bit 20MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çalışmama Sorunu: Konfigürasyon bitlerini kontrol edin, özellikle osilatör seçimini doğru yapın.
• USART İletişim Hataları: Baud hızı hesaplamasını, voltaj seviyelerini ve RX/TX bağlantılarını kontrol edin.
• Programlama Sorunları: MCLR pinine pull-up direnci ekleyin ve ICSP bağlantılarının doğruluğunu teyit edin.
• EEPROM Veri Kaybı: Yazma işlemi bitmeden önce kesinti olmadığından emin olun, kontrol toplamı kullanın.
• Beklenmedik Resetler: Brown-out reset ayarlarını kontrol edin ve güç kaynağının stabil olduğundan emin olun.

Verimli Kullanım İpuçları

• Dahili osilatörü kullanarak komponent sayısını ve maliyeti azaltın
• USART haberleşmede buffer kullanarak veri kaybını önleyin
• Interrupt rutinlerini kısa tutarak sistem performansını koruyun
• PWM periyodu ve görev döngüsünü projenize göre optimize edin
• EEPROM yazma işlemlerini minimize ederek çip ömrünü uzatın
• Sleep modunu kullanarak pil ömrünü maksimize edin

Paket İçeriği

• PIC16F628A-I/P PDIP-18 8-Bit 20MHz Mikrodenetleyici
