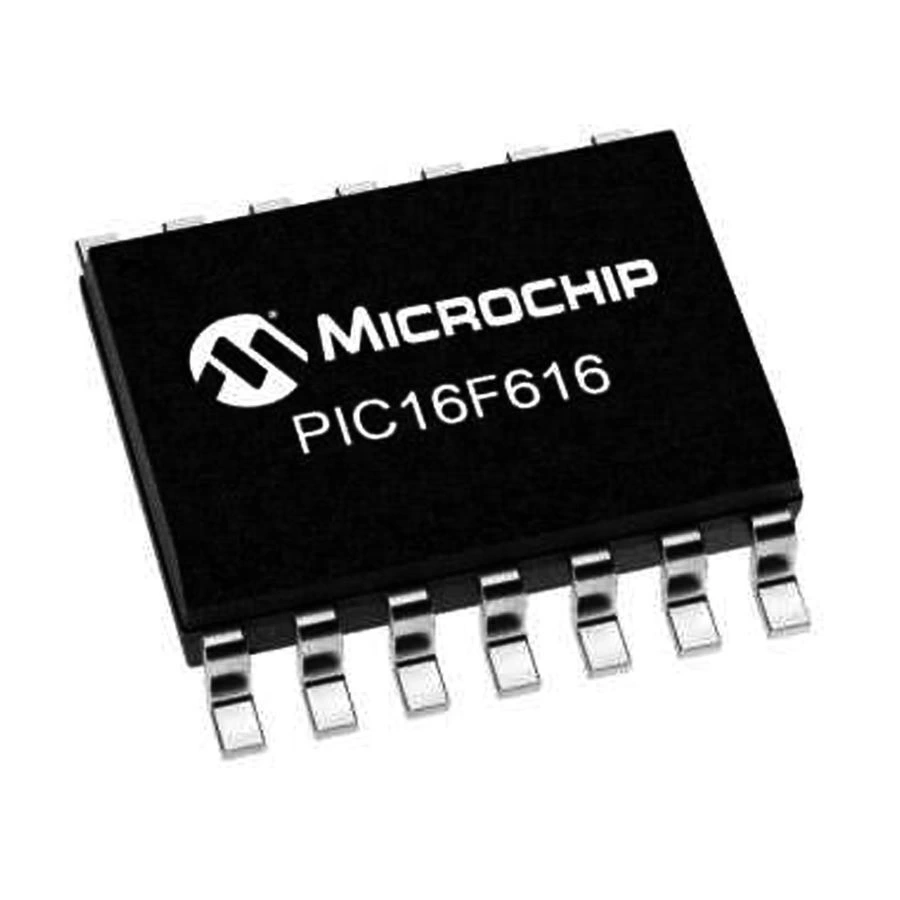

PIC16F616 I/SL SMD SOIC-14 8-Bit 20 MHz Mikrodenetleyici

PIC16F616-I/SL SMD SOIC-14 8-Bit 20 MHz Mikrodenetleyici

PIC16F616-I/SL, Microchip Technology'nin kompakt yapıda ve yüksek performanslı 8-bit mikrodenetleyicisidir. SOIC-14 SMD paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı sağlar.

2KB program belleği ve çeşitli analog özelliklere sahip olan bu mikrodenetleyiciler, alan kısıtlı SMD tasarımlar için uygun bir seçenektir.

PIC16F616-I/SL, çeşitli elektronik komponentler ile uyumlu çalışarak, küçük ve orta ölçekli elektronik projelerde verimli bir kontrol çözümü sunar.

Teknik Özellikler

PIC16F616-I/SL SMD SOIC-14 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F616-I/SL
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 2 KB (2K x 14-bit kelime)
• RAM Belleği: 128 Bayt
• EEPROM Belleği: Yok
• I/O Pin Sayısı: 12
• ADC Kanalları: Yok
• PWM Kanalları: 1
• Seri Haberleşme: Yok
• Zamanlayıcı Modülleri: 2 (bir 8-bit, bir 16-bit)
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 6
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket Tipi: SOIC-14 (SMD)
• Pin Sayısı: 14
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Dahili Osilatör: 8 MHz (INTOSC), 31 kHz (LFINTOSC)
• Analog Modüller: Komparatör, Sabit Gerilim Referansı
• Capture/Compare/PWM Modülü: CCP
• Güç Tüketimi (Aktif): ~1.8mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

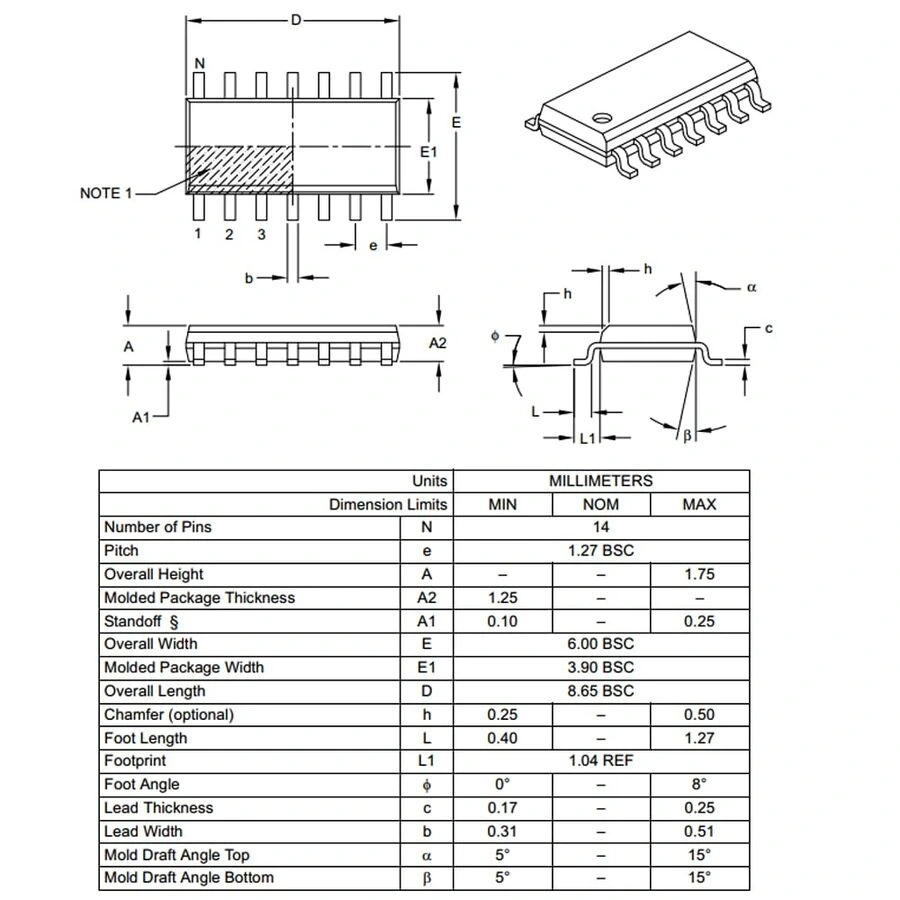

• Kılıf Boyutları: 8.65mm x 3.90mm x 1.55mm

Kullanım Alanları

PIC16F616-I/SL SMD SOIC-14 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Basit Kontrol Sistemleri

• Zamanlayıcı devreleri
• Küçük ölçekli otomasyon kontrolleri
• LED aydınlatma sistemleri
• Düğme ve anahtarlama arayüzleri
• Basit hareket dedektörleri

Analog Uygulamalar

• Eşik gerilim algılama devreleri
• Sinyal karşılaştırma sistemleri
• Sıcaklık limitleme kontrolleri
• Gerilim izleme modülleri
• Basit güç denetleme devreleri

Kompakt Cihazlar

• Uzaktan kumanda birimleri
• Küçük boyutlu elektronik oyuncaklar
• Taşınabilir sensör modülleri
• Batarya yönetim sistemleri
• Akıllı düğmeler ve kontrolörler

Avantajlar ve Özellikler

PIC16F616-I/SL SMD SOIC-14 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Kompakt SMD Paketi: Minimum PCB alanı gereksinimi
• Dahili Osilatör: Harici kristal gerektirmeyen tasarım imkanı
• Düşük Güç Tüketimi: Batarya ile çalışan uygulamalar için ideal
• Geniş Çalışma Voltajı: 2.0V - 5.5V aralığında çalışabilme
• Komparatör Özelliği: Analog sinyal karşılaştırma imkanı
• PWM Kanalı: Motor kontrolü ve sinyal üretimi için PWM çıkışı
• Endüstriyel Sıcaklık: -40°C ile +85°C arasında güvenilir çalışma
• Yeterli Program Alanı: 2KB Flash ile kompakt uygulamalar için yeterli alan
• Uyanma Özellikleri: Çeşitli kaynaklardan uyandırma imkanı
• Ekonomik Çözüm: Uygun fiyat-performans oranı

Programlama ve Geliştirme

PIC16F616-I/SL SMD SOIC-14 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı
• SOIC-14 adaptör kartı veya SMD programlama soketi
• MikroC PRO, CCS C veya diğer PIC uyumlu derleyiciler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 2.0V - 5.5V güç kaynağı
• Harici kristal (opsiyonel, dahili osilatör ile de kullanılabilir)

PIC16F616-I/SL, Microchip PIC mikrodenetleyici ailesinin kompakt ve ekonomik bir üyesi olarak, basit kontrol uygulamaları için ideal bir çözümdür.

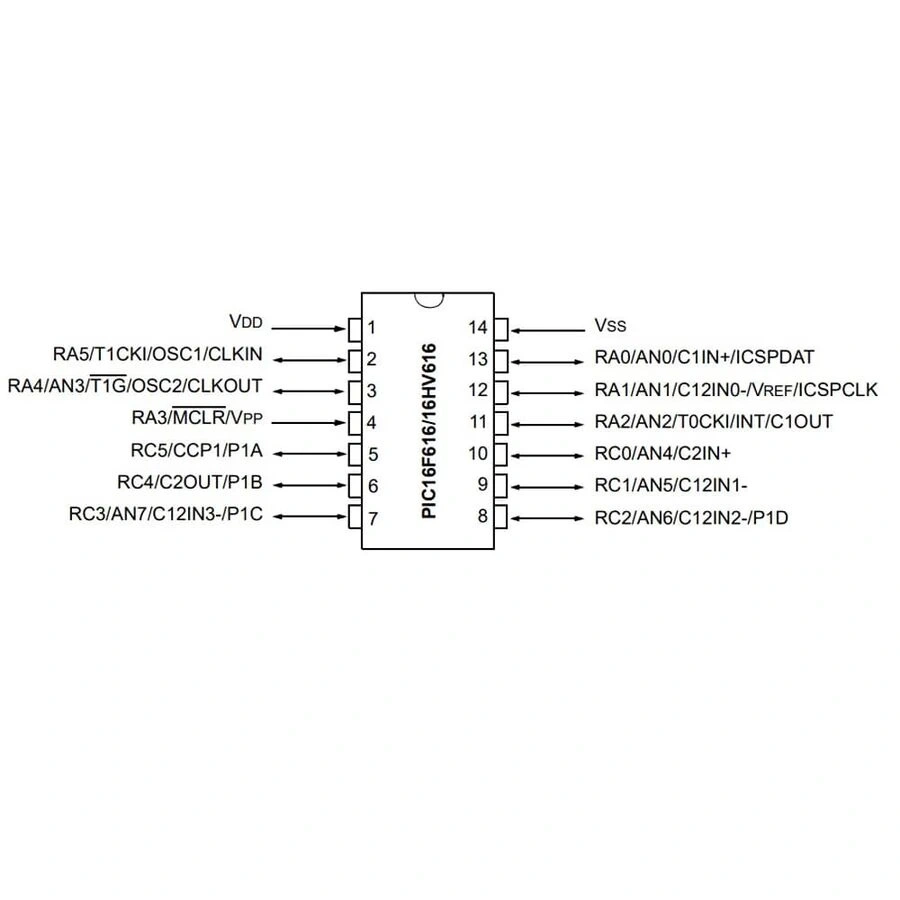

Önemli port fonksiyonları:

• PORTA (RA0-RA5): Dijital I/O, Komparatör Girişleri
• PORTC (RC0-RC5): Dijital I/O, Komparatör, PWM
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• T0CKI: Timer0 saat girişi
• C1IN+/C1IN-: Komparatör 1 girişleri
• C2IN+/C2IN-: Komparatör 2 girişleri
• CCP1: Capture/Compare/PWM çıkışı

Sorun Giderme ve İpuçları

PIC16F616-I/SL SMD SOIC-14 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SMD Lehimleme Zorluğu: Flux kullanın ve uygun lehimleme istasyonu tercih edin
• Programlama Hatası: ICSP bağlantılarını ve programlayıcı ayarlarını kontrol edin
• Osilatör Sorunu: Konfigürasyon bitlerinde doğru osilatör seçimini yapın
• Komparatör Titreşimi: Histerezis ekleyin ve gürültü filtreleme uygulayın
• PWM Çalışmıyor: CCP modülü ayarlarını ve zamanlayıcı konfigürasyonunu kontrol edin

Verimli Kullanım İpuçları

• Dahili osilatör kullanarak harici komponent sayısını azaltın
• Interrupt kullanarak işlemci yükünü optimize edin
• Sleep modunu pil ömrünü uzatmak için etkin kullanın
• Komparatörleri analog ölçümlerde eşik değer tespiti için kullanın
• Yeterli bypass kapasitörleri ile güç hattı parazitlerini önleyin
• Eksik olan ADC fonksiyonu için RC devresi veya komparatör kullanın

Paket İçeriği

• PIC16F616-I/SL SMD SOIC-14 8-Bit 20 MHz Mikrodenetleyici
