PIC16F616-I/P PDIP-14 8-Bit 20MHz Mikrodenetleyici

PIC16F616-I/P PDIP-14 8-Bit 20MHz Mikrodenetleyici

PIC16F616-I/P, Microchip firmasının ultra kompakt yapıda bir 8-bit mikrodenetleyicisidir. PDIP-14 paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile minimal boyutta maksimum performans sunar.

2KB program belleği ve 128 bayt RAM belleği ile donatılan bu mikrodenetleyiciler, küçük kontrol uygulamaları için mükemmel bir seçimdir.

12 I/O pini, 8 ADC kanalı ve dahili osilatör gibi özellikleriyle donatılan elektronik komponentler arasında alan kısıtlı uygulamalar için idealdir.

Düşük güç tüketimi ve minimum ekstra bileşen ihtiyacı ile öne çıkan bu Microchip PIC mikrodenetleyici, pil ile çalışan projelerde verimli bir çözüm sunar.

Teknik Özellikler

PIC16F616-I/P PDIP-14 8-Bit 20MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F616-I/P
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 2 KB (2K x 14-bit kelime)
• RAM Belleği: 128 Bayt
• EEPROM Belleği: Yok
• I/O Pin Sayısı: 12
• ADC Kanalları: 8 (10-bit)
• Zamanlayıcı Modülleri: 2 (bir 8-bit, bir 16-bit)
• PWM Modülleri: 1
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 9
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket Tipi: PDIP-14 (Through-Hole)
• Pin Sayısı: 14
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Dahili Osilatör: 8MHz (fabrika kalibrasyonlu)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~1.6mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 3V
• Flash Programlama Döngüsü: 10,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet
• Paket Boyutları: 19.5mm x 6.35mm x 3.3mm

Kullanım Alanları

PIC16F616-I/P PDIP-14 8-Bit 20MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Minimal Boyutlu Kontrol Sistemleri

• Pil izleme ve yönetim sistemleri
• Akıllı sensör arayüzleri
• Düğme/tuş kontrol devreleri
• Ultraminimal LED kontrol uygulamaları
• Küçük boyutlu motor kontrolörleri

Taşınabilir Uygulamalar

• Pille çalışan ölçüm cihazları
• Minyatür veri kaydediciler
• Küçük boyutlu medikal cihazlar
• Kablosuz sensör düğümleri
• Anahtarlık büyüklüğünde elektronik ürünler

Otomotiv ve Endüstriyel Uygulamalar

• Sensör veri işleme modülleri
• Mini durum monitörleri
• Kompakt termostatlar
• Basit gösterge kontrol devreleri
• Yardımcı kontrol üniteleri

Avantajlar ve Özellikler

PIC16F616-I/P PDIP-14 8-Bit 20MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Ultra Kompakt Paket: PDIP-14 yapısı ile minimum PCB alanı gereksinimi
• Dahili Osilatör: Harici kristal/osilatör gerektirmeyen tasarım kolaylığı
• Geniş Voltaj Aralığı: 2.0V - 5.5V arası çalışma ile pil uygulamaları için uygunluk
• Çok Düşük Güç Tüketimi: Sleep modunda 1µA'dan az tüketim
• 10-bit ADC: 8 kanal ile hassas analog ölçüm imkanı
• PWM Modülü: Motor hız kontrolü ve LED dimmer uygulamaları
• Komparatör Çiftleri: Analog sinyal karşılaştırma ve eşik değer tespiti
• Dahili Zamanlayıcılar: Periyodik işlemler için donanımsal destek
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası zorlu koşullarda çalışabilme
• Kolay Programlama: ICSP ile devre üzerinde programlama imkanı

Programlama ve Geliştirme

PIC16F616-I/P PDIP-14 8-Bit 20MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 2/3/4 programlayıcı
• MikroC PRO, HI-TECH C derleyicileri
• PDIP-14 soket (kolay çıkarıp takma için)
• Breadboard ve bağlantı kabloları
• 2.0V - 5.5V güç kaynağı
• LED'ler, butonlar ve temel test komponentleri
• Analog sensörler (ADC testi için)
• Lojik analizör veya osiloskop (opsiyonel)

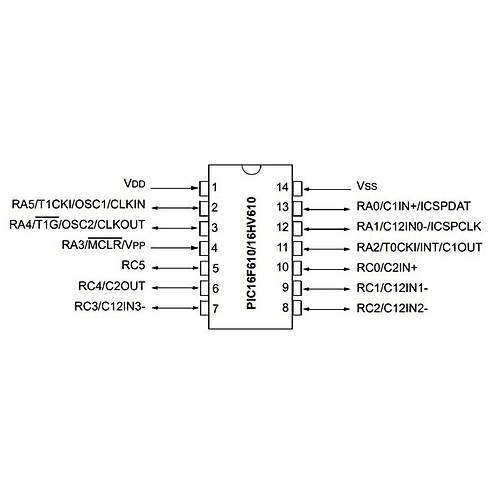

Önemli port fonksiyonları:

• PORTA (RA0-RA5): Dijital I/O, ADC, Komparatör, PWM
• PORTC (RC0-RC5): Dijital I/O, ADC, Timer girişi
• MCLR: Master Clear (Reset) pini (RA3 ile paylaşımlı olabilir)
• VDD/VSS: Güç ve toprak bağlantıları
• AN0-AN7: Analog giriş kanalları
• PWM1: Pulse Width Modulation çıkışı
• T0CKI: Timer0 harici saat girişi
• C1IN+/-, C2IN+/-: Komparatör girişleri
• C1OUT, C2OUT: Komparatör çıkışları
• ICSPDAT/ICSPCLK: Programlama pinleri

Sorun Giderme ve İpuçları

PIC16F616-I/P PDIP-14 8-Bit 20MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çalışma Frekansı Sorunları: Konfigürasyon bitlerini kontrol edin ve dahili osilatör kalibrasyonunu doğrulayın.
• ADC Okuma Hataları: Yeterli acquisition time tanımlayın ve analog referans voltajını stabilize edin.
• Beklenmedik Resetler: Brown-out reset ayarlarını kontrol edin ve güç kaynağı stabilitesini denetleyin.
• I/O Pinlerinin Yetersizliği: Shift register veya I2C I/O genişleticiler kullanarak I/O sayısını artırın.
• Kalıcı Veri Saklama İhtiyacı: Harici EEPROM entegresi ekleyerek bu sorunu çözün.

Verimli Kullanım İpuçları

• İşlemci yükünü azaltmak için donanımsal özellikleri (PWM, komparatör) etkin kullanın
• Enerji verimliliği için uygun sleep modları ve wake-up kaynakları tanımlayın
• Analog pinleri dijital I/O olarak da kullanarak port sayısını maksimize edin
• Çoklu görevi, timer interrupt rutinleri aracılığıyla yönetin
• Kritik kod kısımlarında Assembly optimizasyonu yaparak bellek kullanımını azaltın
• PWM ve Timer modüllerini kullanarak süre ölçümü ve sinyal üretimini otomatikleştirin

Paket İçeriği

• PIC16F616-I/P PDIP-14 8-Bit 20MHz Mikrodenetleyici
