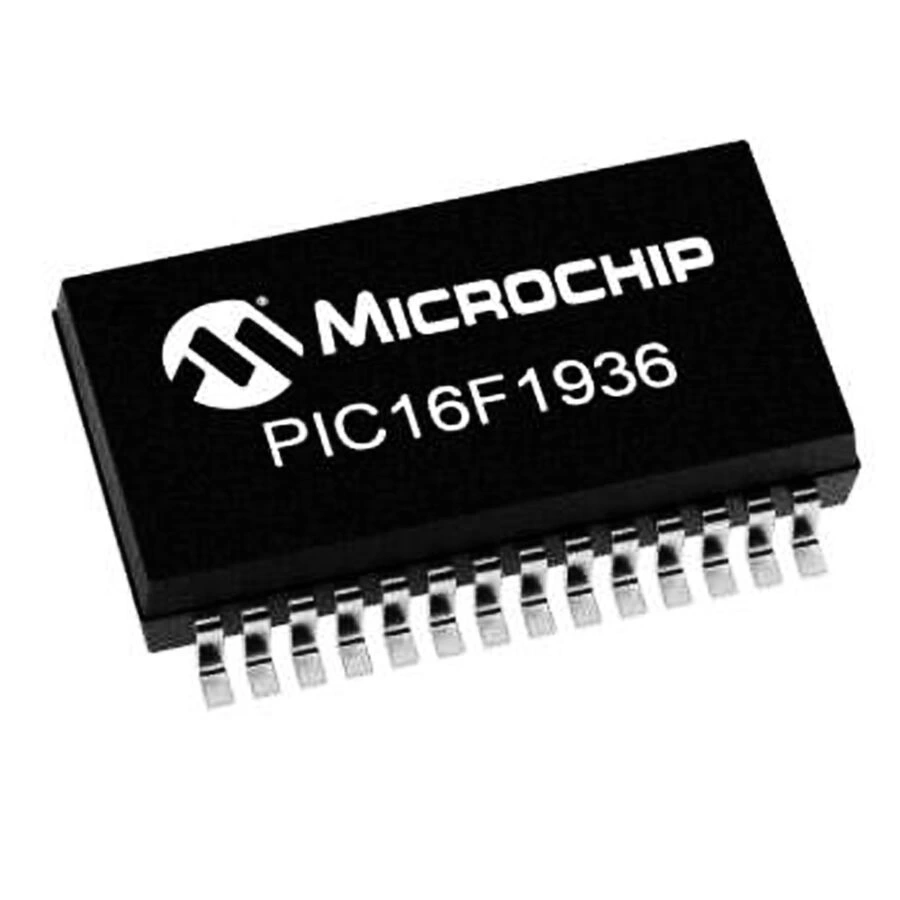

PIC16F1936 I/SS Smd 8-Bit 32MHz Mikrodenetleyici Ssop28

PIC16F1936-I/SS SMD 8-Bit 32MHz Mikrodenetleyici SSOP28

PIC16F1936-I/SS, Microchip firmasının modern ve yüksek performanslı 8-bit mikrodenetleyicisidir. SSOP28 paketinde sunulan bu SMD entegre, 32 MHz'e kadar çalışma frekansı ile yüksek performans gerektiren uygulamalar için mükemmel bir çözüm sunar.

14KB program belleği, 1KB RAM ve 256 bayt EEPROM belleği ile donatılan bu mikrodenetleyiciler, kompakt SMD yapıda üstün özellikler sunmaktadır.

25 I/O pini, 11 kanal ADC, XLP (eXtreme Low Power) teknolojisi gibi özellikleriyle elektronik komponentler arasında enerji verimli uygulamalar için ideal bir seçimdir.

Zengin haberleşme arayüzleri ve gelişmiş analog özellikleriyle bu Microchip PIC mikrodenetleyici, geniş bir uygulama yelpazesine hitap etmektedir.

Teknik Özellikler

PIC16F1936-I/SS SMD 8-Bit 32MHz Mikrodenetleyici SSOP28'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F1
• Model: PIC16F1936-I/SS
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 32 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 14 KB (8K x 14-bit kelime)
• RAM Belleği: 1 KB (1024 bayt)
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 25
• ADC Kanalları: 11 (10-bit)
• Zamanlayıcı Modülleri: 5 (iki 8-bit, üç 16-bit)
• PWM Modülleri: 4
• Capture/Compare Modülleri: 2
• EUSART (Enhanced UART): 1
• SPI/I2C: Var (MSSP modülü)
• Komparatörler: 2
• Dahili Osilatör: 32 MHz (fabrika kalibrasyonlu)
• Kesme (Interrupt) Kaynakları: 26
• Çalışma Gerilimi: 1.8V - 5.5V
• Paket Tipi: SSOP-28 (SMD)
• Pin Sayısı: 28
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• XLP (eXtreme Low Power) Teknolojisi: Var
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-on Reset: Var
• Programmable Reference Voltage: Var
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~200µA/MHz @ 1.8V
• Güç Tüketimi (Sleep): 30nA @ 1.8V
• Flash Programlama Döngüsü: 10,000 yazma/silme
• EEPROM Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

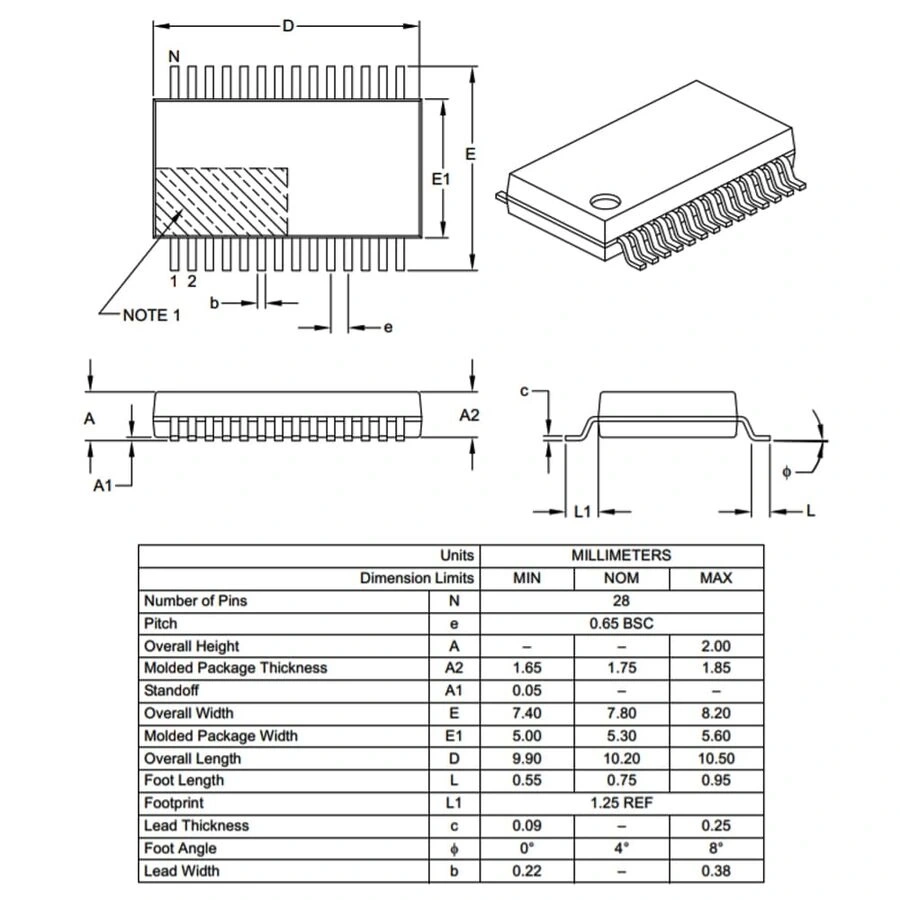

• Paket Boyutları: 10.2mm x 5.3mm x 2.0mm

Kullanım Alanları

PIC16F1936-I/SS SMD 8-Bit 32MHz Mikrodenetleyici SSOP28'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol Sistemleri

• Sensör veri toplama sistemleri
• Motor kontrol devreleri
• Endüstriyel otomasyon arayüzleri
• PLC yedek sistemleri
• Sıcaklık ve basınç monitörleri

Akıllı Ev ve IoT Uygulamaları

• Düşük güç tüketimli sensör düğümleri
• Akıllı ev kontrol modülleri
• Kablosuz sensör ağları
• Uzaktan izleme sistemleri
• Pille çalışan IoT cihazları

Otomotiv Elektronik Sistemleri

• Araç sensör arayüzleri
• Akıllı aydınlatma kontrolörleri
• HVAC kontrol modülleri
• Diagnostik sistemler
• Batarya yönetim yardımcı modülleri

Avantajlar ve Özellikler

PIC16F1936-I/SS SMD 8-Bit 32MHz Mikrodenetleyici SSOP28'in sağladığı avantajlar ve çözümler.

• XLP Teknolojisi: Ultra düşük güç tüketimi ile pil ömrünü maksimize etme
• Yüksek Hız: 32 MHz'e kadar hızlı işlem kapasitesi
• Geniş Bellek: 14 KB program belleği ile karmaşık uygulamalar için yeterli alan
• Zengin Periferaller: Çoklu zamanlayıcılar, PWM kanalları ve haberleşme modülleri
• Gelişmiş Analog Özellikler: 11 ADC kanalı ve 2 komparatör ile hassas ölçümler
• Dahili Osilatör: Harici kristal gerektirmeyen tasarım kolaylığı
• SMD Paket: SSOP-28 yapısı ile PCB alanından tasarruf
• Geniş Voltaj Aralığı: 1.8V - 5.5V arası çalışma ile pil uygulamaları için ideal
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası zorlu koşullarda çalışabilme
• Modern PIC Mimarisi: Gelişmiş komut seti ve optimizasyon özellikleri

Programlama ve Geliştirme

PIC16F1936-I/SS SMD 8-Bit 32MHz Mikrodenetleyici SSOP28'in programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• MPLAB Code Configurator (MCC)
• PICkit 3/4 veya MPLAB ICD/Snap programlayıcı
• SSOP28 - DIP28 adaptör soket (gerekirse)
• SMD prototipleme kartı
• 1.8V - 5.5V ayarlanabilir güç kaynağı
• Lojik analizör veya osiloskop (opsiyonel)
• USB-UART dönüştürücü (EUSART testi için)
• I2C/SPI sensörler ve modüller (test için)

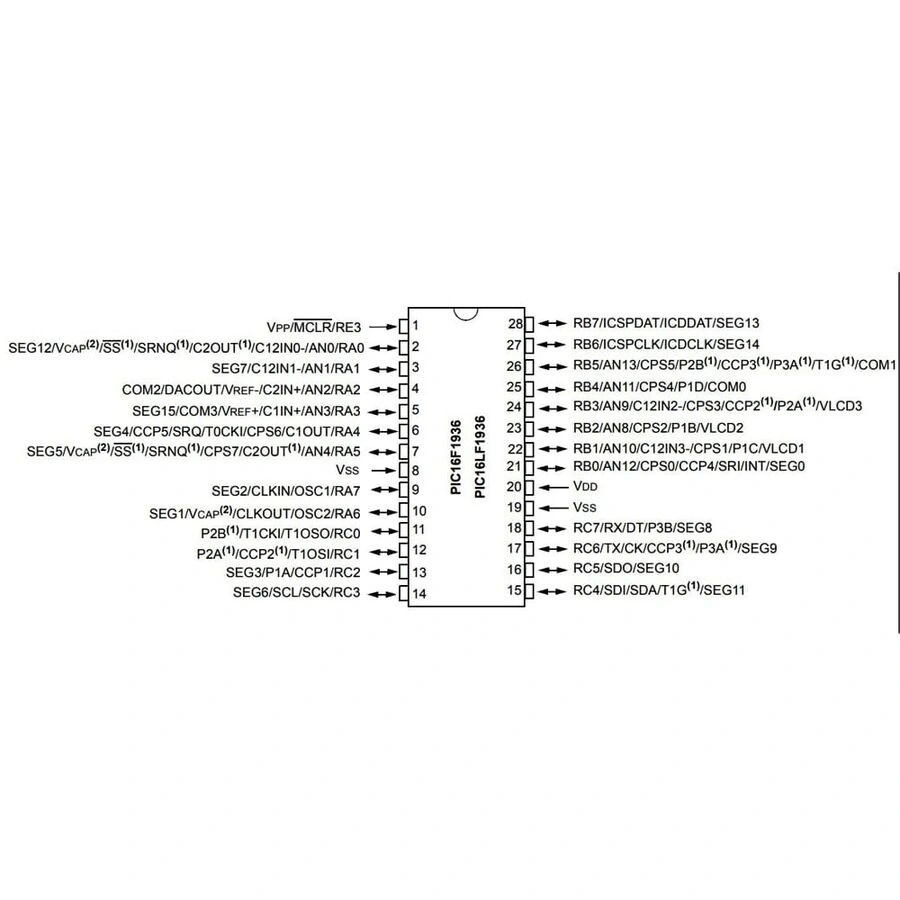

Önemli port fonksiyonları:

• PORTA (RA0-RA7): Dijital I/O, ADC, komparatör, ICSP
• PORTB (RB0-RB7): Dijital I/O, ADC, Interrupt-on-change
• PORTC (RC0-RC7): Dijital I/O, EUSART, PWM, Timer
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• AN0-AN10: Analog giriş kanalları
• TX/RX: EUSART iletişim pinleri
• SCL/SDA: I2C haberleşme pinleri
• SDI/SDO/SCK: SPI haberleşme pinleri
• CCP1/CCP2/PWM: Capture/Compare/PWM modül pinleri

Sorun Giderme ve İpuçları

PIC16F1936-I/SS SMD 8-Bit 32MHz Mikrodenetleyici SSOP28 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SMD Lehimleme Zorlukları: Sıcak hava istasyonu veya reflow fırını kullanın, uygun flux uygulayın.
• Osilatör Kararsızlığı: Doğru osilatör konfigürasyonunu seçin, OSCTUNE registerını kullanarak kalibrasyon yapın.
• Reset Problemleri: MCLR pininde uygun pull-up direnci kullanın, temiz güç kaynağı sağlayın.
• ADC Hassasiyet Sorunları: Acquisition time'ı yeterli ayarlayın, analog beslemeyi dijital gürültüden izole edin.
• Haberleşme Hataları: Doğru baud/clock hızı hesaplamasını yapın, hat empedansını kontrol edin.

Verimli Kullanım İpuçları

• XLP özelliklerini aktif kullanarak pil ömrünü yıllara yayın
• MPLAB Code Configurator ile hızlı geliştirme yapın
• Osilasyon frekansını uygulamanın hız ihtiyacına göre dinamik olarak ayarlayın
• Interrupt yapısını etkin kullanarak CPU yükünü azaltın
• Kullanılmayan I/O pinlerini output olarak tanımlayıp belirli seviyeye çekin
• PPS (Peripheral Pin Select) özelliğini kullanarak pin ataması yapın

Paket İçeriği

• PIC16F1936-I/SS SMD 8-Bit 32MHz Mikrodenetleyici SSOP28
