PIC16F1936 I/SP DIP28 8-Bit 32MHz Mikrodenetleyici

PIC16F1936-I/SP DIP28 8-Bit 32MHz Mikrodenetleyici

PIC16F1936-I/SP, Microchip Technology'nin sunduğu yüksek performanslı 8-bit mikrodenetleyicisidir. DIP28 paketinde üretilen bu entegre, 32 MHz'e kadar çalışma frekansı ile hızlı işlem yapabilme kapasitesine sahiptir.

14KB program belleği ve 1KB SRAM içeren bu mikrodenetleyiciler, orta ölçekli projelerde yeterli bellek alanı sağlayarak geniş bir kullanım alanı sunmaktadır.

PIC16F1936-I/SP, çeşitli elektronik komponentler ile uyumlu çalışarak, endüstriyel kontrol sistemleri ve elektronik projelerde sıkça tercih edilmektedir.

Teknik Özellikler

PIC16F1936-I/SP DIP28 8-Bit 32MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F1
• Model: PIC16F1936-I/SP
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 32 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 14 KB (8K x 14-bit kelime)
• RAM Belleği: 1 KB
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 25
• ADC Kanalları: 11 (10-bit)
• PWM Kanalları: 5
• Seri Haberleşme: 1 x EUSART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 5 (üç 8-bit, iki 16-bit)
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 35
• Çalışma Gerilimi: 2.3V - 5.5V

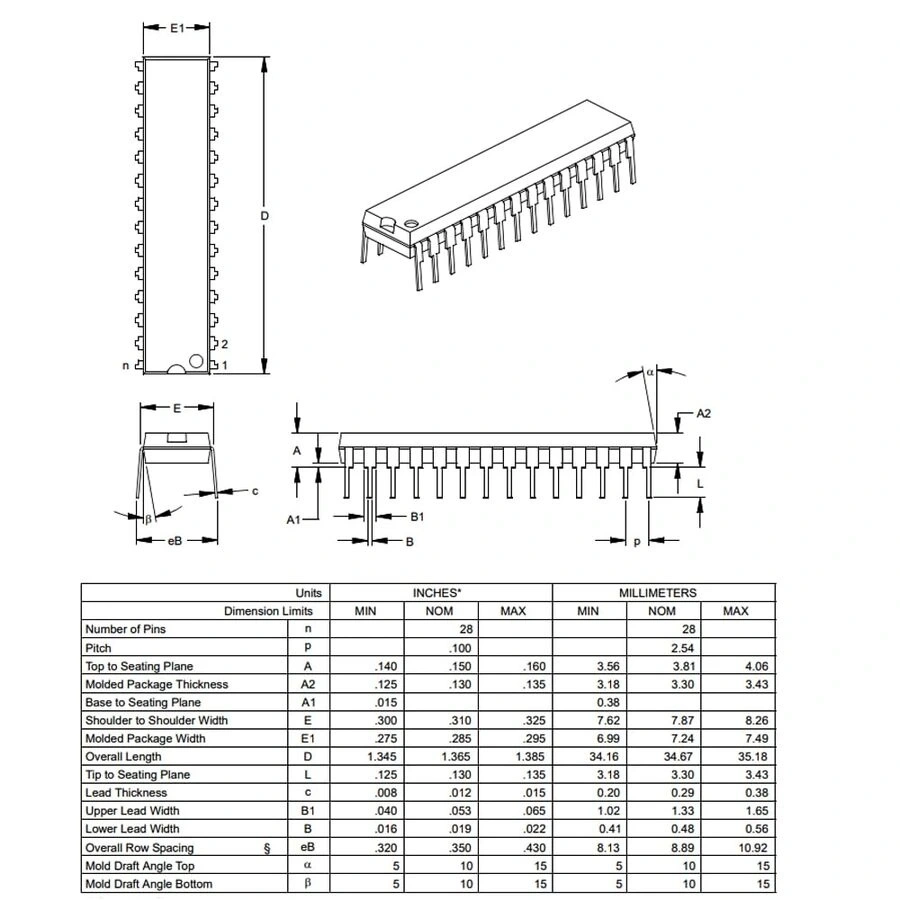

• Paket Tipi: DIP-28
• Pin Sayısı: 28
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Dahili Osilatör: 16 MHz (HF-INTOSC), 31 kHz (LF)
• PLL (Phase-Locked Loop): Var (4x çarpan)
• Analog Modüller: ADC, komparatör, DAC
• Capture/Compare/PWM Modülleri: 5
• Güç Tüketimi (Aktif): ~0.6mA/MHz
• Güç Tüketimi (Sleep): <100nA
• XLP (eXtreme Low Power): Var
• Programlama Döngüsü: 10,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

Kullanım Alanları

PIC16F1936-I/SP DIP28 8-Bit 32MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol

• Motor hız ve konum kontrol sistemleri
• Sensör veri toplama ve işleme birimleri
• Otomasyon cihazları
• PLC benzeri kontrol üniteleri
• Sıcaklık ve nem kontrol sistemleri

İletişim ve Veri İşleme

• Protokol dönüştürücüler
• Veri kayıt ve izleme sistemleri
• Sensör ağ birimleri
• Uzaktan kontrol üniteleri
• Arayüz modülleri

Hobi ve Eğitim Projeleri

• Gelişmiş robot kontrol sistemleri
• İleri seviye mikrodenetleyici projeleri
• Çoklu sensör uygulamaları
• LCD/TFT ekran kontrolleri
• Akıllı cihaz prototipleri

Avantajlar ve Özellikler

PIC16F1936-I/SP DIP28 8-Bit 32MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Yüksek Performans: 32 MHz çalışma frekansı ile verimli işlem gücü
• Esnek Pin Yapısı: Peripheral Pin Select ile yapılandırılabilir pinner
• Çoklu Analog Özellikler: 11 kanal ADC, komparatörler ve DAC
• Düşük Güç Tüketimi: XLP teknolojisi ile batarya ömrünü uzatma
• Geniş Bellek: 14KB program belleği ve 1KB SRAM
• Kalıcı Veri Saklama: 256 byte EEPROM
• Çoklu PWM: 5 adet PWM kanalı ile çeşitli kontrol uygulamaları
• Kolay Kullanım: DIP paketi ile breadboard üzerinde test kolaylığı
• Çoklu Haberleşme: EUSART ve MSSP (SPI/I²C) protokolleri
• Geniş Çalışma Voltajı: 2.3V - 5.5V aralığında çalışabilme

Programlama ve Geliştirme

PIC16F1936-I/SP DIP28 8-Bit 32MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı
• MikroC PRO, CCS C veya diğer PIC uyumlu derleyiciler
• ICSP (In-Circuit Serial Programming) bağlantısı
• 2.3V - 5.5V güç kaynağı
• Harici kristal (opsiyonel, dahili osilatör ile de kullanılabilir)

PIC16F1936-I/SP, Microchip PIC mikrodenetleyici ailesinin gelişmiş bir üyesi olarak, orta ve ileri seviye uygulamalar için güçlü bir seçenektir.

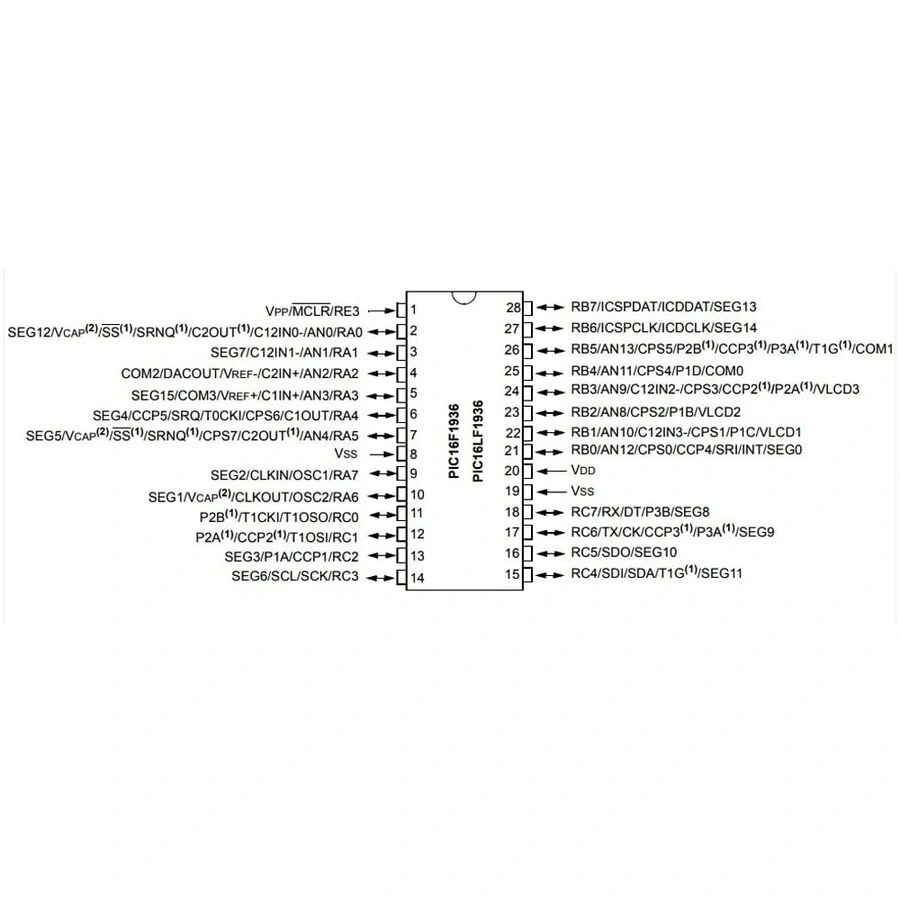

Önemli port fonksiyonları:

• PORTA (RA0-RA7): Dijital I/O, ADC, MCLR
• PORTB (RB0-RB7): Dijital I/O, Interrupt-on-change
• PORTC (RC0-RC7): Dijital I/O, PWM, USART, I²C, SPI
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• OSC1/OSC2: Harici osilatör bağlantısı
• AN0-AN11: Analog giriş kanalları
• RX/TX: USART seri haberleşme
• SCL/SDA: I²C haberleşme
• SDI/SDO/SCK: SPI haberleşme
• CCP/PWM: PWM çıkışları

Sorun Giderme ve İpuçları

PIC16F1936-I/SP DIP28 8-Bit 32MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hatası: ICSP bağlantılarını ve programlayıcı ayarlarını kontrol edin
• PLL ve 32MHz Sorunu: Konfigürasyon bitlerinde doğru osilatör ve PLL ayarını yapın
• I/O Pin Çalışmıyor: TRIS, LAT ve ANSEL kayıtlarını doğru yapılandırın
• PPS Sorunları: Peripheral Pin Select kayıtlarının doğru ayarlandığını kontrol edin
• ADC Okumaları Hatalı: Referans voltajını ve örnekleme süresini kontrol edin

Verimli Kullanım İpuçları

• Peripheral Pin Select ile PCB tasarımını optimize edin
• Düşük güç uygulamaları için XLP modlarını etkin kullanın
• Interrupt priorite seviyelerini uygulamanıza göre yapılandırın
• Çalışma frekansını uygulama gereksinimlerine göre dinamik olarak değiştirin
• Kullanılmayan periferalleri kapatarak güç tüketimini azaltın
• EEPROM ömrünü uzatmak için döngüsel yazma yöntemlerini uygulayın

Paket İçeriği

• PIC16F1936-I/SP DIP28 8-Bit 32MHz Mikrodenetleyici
