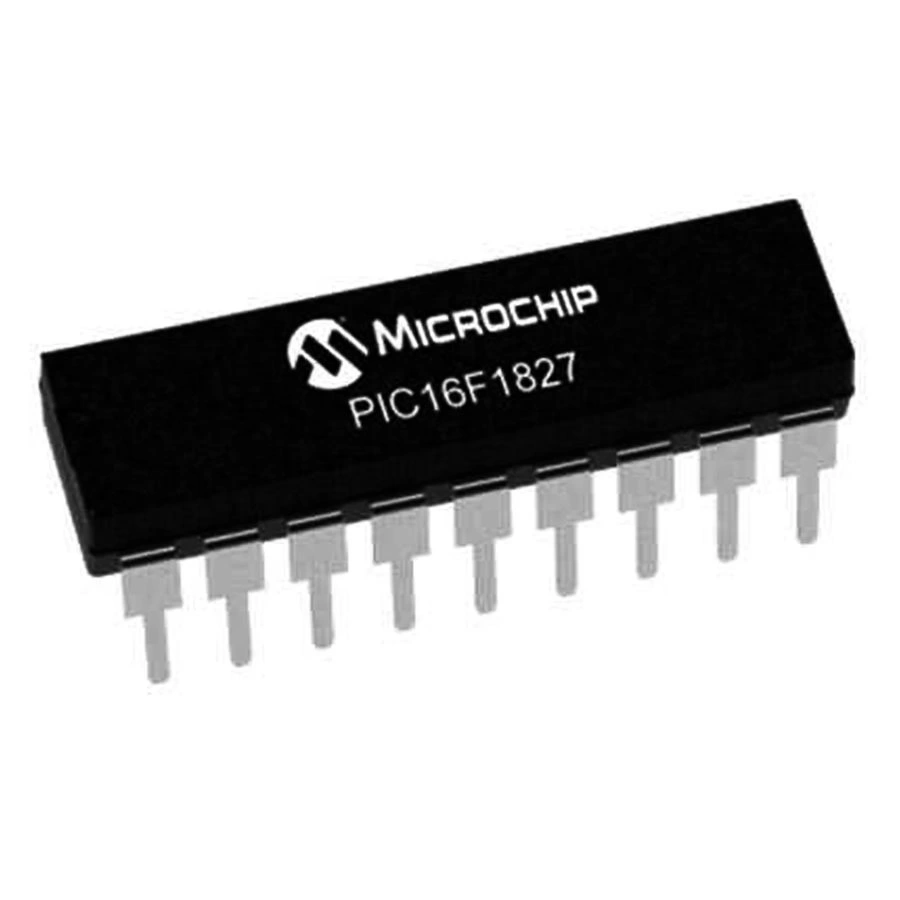

PIC16F1827-I/P PDIP-18 8-Bit 32MHz Mikrodenetleyici

PIC16F1827-I/P PDIP-18 8-Bit 32MHz Mikrodenetleyici

PIC16F1827-I/P, Microchip firmasının modern ve güçlü 8-bit mikrodenetleyicisidir. Geleneksel PDIP-18 paketinde sunulan bu entegre, 32 MHz'e kadar çalışma frekansı ile hızlı işlem gücünü kolay kullanım ile birleştirir.

7KB program belleği, 384 bayt RAM ve 256 bayt EEPROM belleği ile donatılan bu mikrodenetleyiciler, breadboard uyumlu yapıda zengin özellikler sunmaktadır.

16 I/O pini, zengin analog ve dijital modülleri ile elektronik komponentler arasında güçlü ve enerji verimli bir seçim sunar.

XLP (eXtreme Low Power) teknolojisi ve gelişmiş haberleşme modülleriyle bu Microchip PIC mikrodenetleyici, modern uygulamaları klasik PDIP-18 pakette gerçekleştirme imkanı sağlar.

Teknik Özellikler

PIC16F1827-I/P PDIP-18 8-Bit 32MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F1
• Model: PIC16F1827-I/P
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 32 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 7 KB (4K x 14-bit kelime)
• RAM Belleği: 384 Bayt
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 16
• ADC Kanalları: 12 (10-bit)
• Zamanlayıcı Modülleri: 4 (bir 8-bit, üç 16-bit)
• PWM Modülleri: 3
• Capture/Compare Modülleri: 2
• EUSART (Enhanced UART): 2
• SPI: 1
• I2C: 1
• Komparatörler: 2
• Dokunmatik Sensör Kanalları: 16
• Dahili Osilatör: 32 MHz (fabrika kalibrasyonlu)
• Kesme (Interrupt) Kaynakları: 19
• Çalışma Gerilimi: 1.8V - 5.5V
• Paket Tipi: PDIP-18 (Through-Hole)
• Pin Sayısı: 18
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• XLP (eXtreme Low Power) Teknolojisi: Var
• PPS (Peripheral Pin Select): Var
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-on Reset: Var
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~200µA/MHz @ 1.8V
• Güç Tüketimi (Sleep): 30nA @ 1.8V
• Flash Programlama Döngüsü: 10,000 yazma/silme
• EEPROM Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

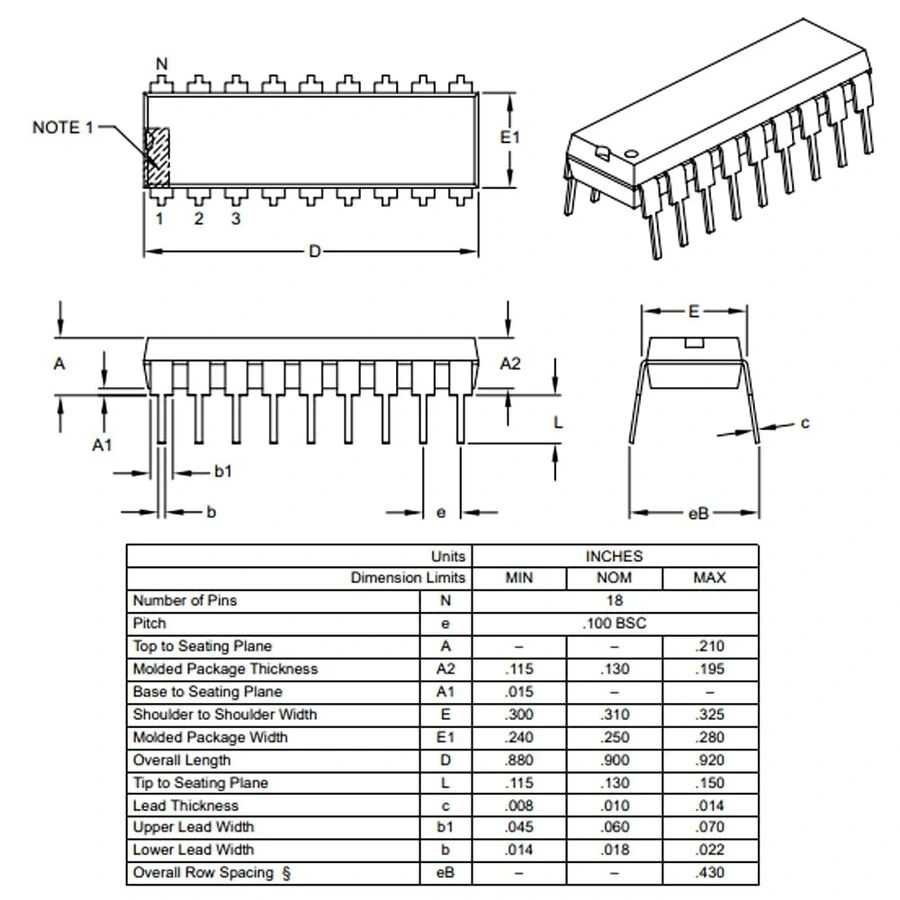

• Paket Boyutları: 22.9mm x 7.5mm x 3.3mm

Kullanım Alanları

PIC16F1827-I/P PDIP-18 8-Bit 32MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Akıllı Sensör Uygulamaları

• Sıcaklık ve nem monitörleri
• Çok kanallı sensör veri toplayıcılar
• Hareket ve titreşim sensör kontrol sistemleri
• Akıllı ev sensör modülleri
• Endüstriyel ölçüm sistemleri

Haberleşme Uygulamaları

• İki kanallı UART protokol dönüştürücüler
• I2C/SPI konfigürasyon arabirimi
• RS-485/Modbus bağlantı modülleri
• Sensör veri ağ arayüzleri
• IoT sensör düğümleri

Eğitim ve Prototipleme

• Mikrodenetleyici eğitim platformları
• Gelişmiş sensör okuma uygulamaları
• Düşük güç tekniklerini öğrenme projeleri
• Motor kontrol eğitim setleri
• Breadboard uyumlu genişletilmiş prototipleme

Avantajlar ve Özellikler

PIC16F1827-I/P PDIP-18 8-Bit 32MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• PDIP-18 Paketi: Breadboard uyumlu kolay prototipleme imkanı
• XLP Teknolojisi: 30nA sleep modunda ultra düşük güç tüketimi
• Çift EUSART Modülü: İki bağımsız seri iletişim kanalı ile genişletilmiş bağlantı imkanı
• PPS Teknolojisi: Periferik pinlerin esnek ataması ile basitleştirilmiş PCB tasarımı
• Gelişmiş Analog Özellikler: 10-bit ADC, komparatörler ve referans modülü
• Dahili Dokunmatik Sensör: 16 kanala kadar dokunmatik arayüz desteği
• Geniş Voltaj Aralığı: 1.8V - 5.5V çalışma voltajı esnekliği
• Yüksek Hız: 32 MHz'e kadar çalışma frekansı ile hızlı performans
• Dahili Osilatör: Harici kristal gerektirmeyen kolay kullanım
• Zengin Bellek: 7KB program, 384B RAM ve 256B EEPROM ile yeterli kapasite

Programlama ve Geliştirme

PIC16F1827-I/P PDIP-18 8-Bit 32MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• MPLAB Code Configurator (MCC)
• PICkit 3/4 veya MPLAB ICD/Snap programlayıcı
• Breadboard ve bağlantı kabloları
• 1.8V - 5.5V ayarlanabilir güç kaynağı
• USB-UART dönüştürücü (EUSART testi için)
• I2C/SPI sensörler ve modüller (test için)
• Lojik analizör veya osiloskop (opsiyonel)
• Dokunmatik test yapısı (iletken pedler)
• Komponent test kiti (LED'ler, butonlar, dirençler)

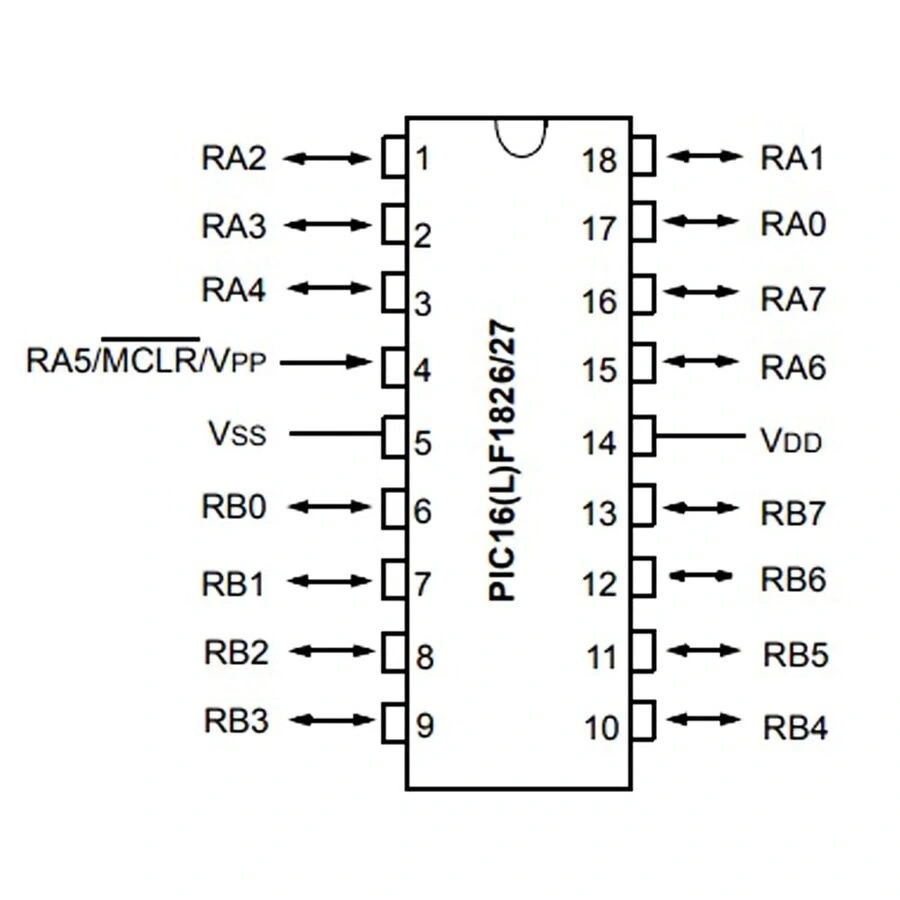

Önemli port fonksiyonları:

• PORTA (RA0-RA7): Dijital I/O, ADC, dokunmatik, PPS özellikli
• PORTB (RB0-RB7): Dijital I/O, ADC, dokunmatik, PPS özellikli
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• AN0-AN11: Analog giriş kanalları
• TX1/RX1, TX2/RX2: Çift EUSART modülü pinleri (PPS ile atanabilir)
• SCL/SDA: I2C haberleşme pinleri (PPS ile atanabilir)
• SDI/SDO/SCK: SPI haberleşme pinleri (PPS ile atanabilir)
• CCP1/CCP2/PWM: Capture/Compare/PWM modül pinleri (PPS ile atanabilir)
• T0CKI, T1CKI: Timer harici saat girişleri

Sorun Giderme ve İpuçları

PIC16F1827-I/P PDIP-18 8-Bit 32MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• PPS Konfigürasyon Hataları: Doğru PPS registerlarını kullandığınızdan emin olun, çakışmaları kontrol edin.
• Çift EUSART Problemleri: Her bir EUSART için doğru pinleri atayın, interrupt önceliklerini ayarlayın.
• Dokunmatik Sensör Hassasiyet Sorunları: Threshold değerlerini optimize edin, kablolama mesafelerini kısa tutun.
• Düşük Güç Sorunları: Sleep-wake döngüsünde saat kaynağı ve periferik yapılandırmasını kontrol edin.
• ADC Okuma Hataları: Acquisition time'ı yeterli ayarlayın, analog besleme gürültüsünü minimize edin.

Verimli Kullanım İpuçları

• Breadboard üzerinde temiz bağlantılar için kısa jumper kabloları kullanın
• İkili EUSART ile debug ve harici cihaz bağlantısını aynı anda gerçekleştirin
• PPS özelliği ile PCB tasarımını basitleştirin, routing mesafelerini azaltın
• XLP için osilatör hızını dinamik olarak düşürün ve yükseltin
• MPLAB Code Configurator ile geliştirme süresini kısaltın
• Interrupt servis rutinlerini kısa tutarak sistem performansını optimize edin

Paket İçeriği

• PIC16F1827-I/P PDIP-18 8-Bit 32MHz Mikrodenetleyici
