PIC16F1825 I/SL SMD SOIC-14 8-Bit 32MHz Mikrodenetleyici

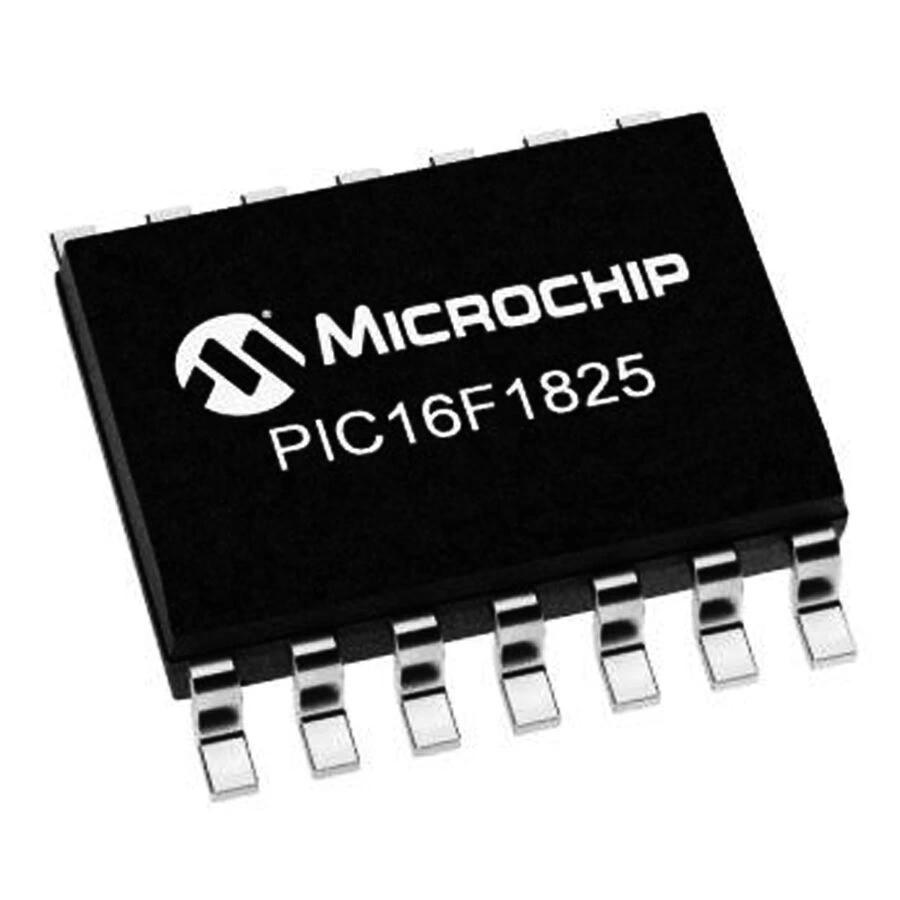

PIC16F1825-I/SL SMD SOIC-14 8-Bit 32MHz Mikrodenetleyici

PIC16F1825-I/SL, Microchip firmasının ultra kompakt SMD yapıda sunduğu güçlü bir 8-bit mikrodenetleyicisidir. SOIC-14 paketinde sunulan bu entegre, 32 MHz'e kadar çalışma frekansı ile dar alan gerektiren uygulamalar için ideal bir çözüm sunar.

8KB program belleği, 1KB RAM ve 256 bayt EEPROM belleği ile donatılan bu mikrodenetleyiciler, minimal boyutta maksimum performans sunmaktadır.

11 I/O pini, XLP (eXtreme Low Power) teknolojisi ve zengin çevre birimleriyle elektronik komponentler arasında kompakt yapı gerektiren projeler için optimum seçimdir.

PPS (Peripheral Pin Select) özelliği ve zengin haberleşme arayüzleriyle bu Microchip PIC mikrodenetleyici, küçük PCB tasarımlarında yüksek fonksiyonellik sağlar.

Teknik Özellikler

PIC16F1825-I/SL SMD SOIC-14 8-Bit 32MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F1
• Model: PIC16F1825-I/SL
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 32 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 8 KB (4K x 14-bit kelime)
• RAM Belleği: 1 KB (1024 bayt)
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 11
• ADC Kanalları: 8 (10-bit)
• Zamanlayıcı Modülleri: 4 (bir 8-bit, üç 16-bit)
• PWM Modülleri: 2
• Capture/Compare Modülleri: 1
• EUSART (Enhanced UART): 1
• SPI: 1
• I2C: 1
• Komparatörler: 2
• DAC (Digital to Analog): 1 (5-bit)
• Dokunmatik Sensör Kanalları: 9
• Dahili Osilatör: 32 MHz (fabrika kalibrasyonlu)
• Kesme (Interrupt) Kaynakları: 19
• Çalışma Gerilimi: 1.8V - 5.5V
• Paket Tipi: SOIC-14 (SMD)
• Pin Sayısı: 14
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• XLP (eXtreme Low Power) Teknolojisi: Var
• PPS (Peripheral Pin Select): Var
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-on Reset: Var
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~200µA/MHz @ 1.8V
• Güç Tüketimi (Sleep): 30nA @ 1.8V
• Flash Programlama Döngüsü: 10,000 yazma/silme
• EEPROM Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

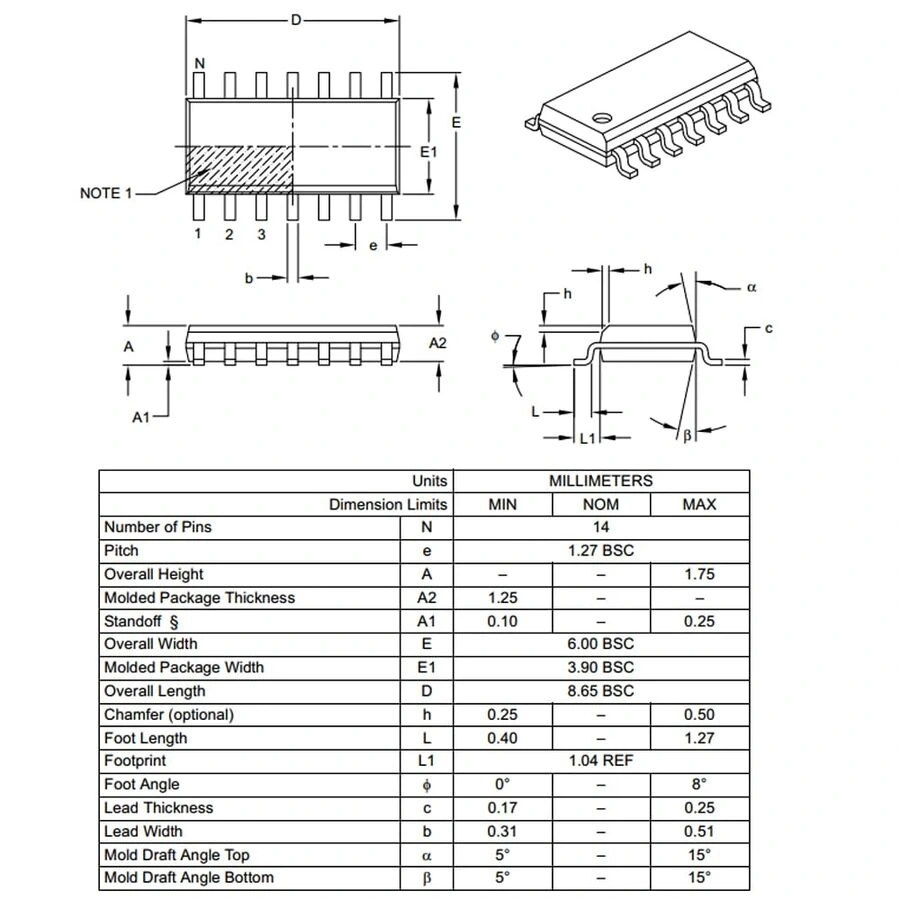

• Paket Boyutları: 8.65mm x 3.9mm x 1.75mm

Kullanım Alanları

PIC16F1825-I/SL SMD SOIC-14 8-Bit 32MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Ultra Kompakt IoT Uygulamaları

• Minyatür sensör düğümleri
• Giyilebilir teknoloji elektronik modülleri
• Sınırlı alan içeren akıllı cihazlar
• Pil ile çalışan küçük veri toplayıcılar
• Kompakt uzaktan sensör birimleri

Yerleşik Sistem Uygulamaları

• Küçük motor kontrol modülleri
• Yer kısıtlamalı endüstriyel sensörler
• Akıllı ev sistem bileşenleri
• Minimal boyutlu güç yönetim üniteleri
• Düğme büyüklüğünde akıllı kontrolörler

Medikal ve Taşınabilir Cihazlar

• Minyatür sağlık monitörleri
• İmplante edilebilir sistem kontrolleri
• Düşük güç tüketimli medikal sensörler
• Ultra kompakt tanı cihazları
• Taşınabilir test ekipmanları

Avantajlar ve Özellikler

PIC16F1825-I/SL SMD SOIC-14 8-Bit 32MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Ultra Kompakt SOIC-14 Paket: Minimum PCB alanı gerektiren dar alan uygulamaları için ideal
• XLP Teknolojisi: 30nA sleep modu tüketimi ile pil ömrünü yıllara uzatabilme
• PPS Teknolojisi: Sınırlı pin sayısına rağmen esnek periferik ataması ile maksimum işlevsellik
• Yüksek Bellek Kapasitesi: 8KB program, 1KB RAM ile sınırlı boyutta zengin uygulamalar
• Çoklu Haberleşme Arayüzleri: EUSART, SPI ve I2C ile farklı cihazlarla iletişim imkanı
• Zengin Analog Özellikler: 8 ADC kanalı, 2 komparatör ve 5-bit DAC
• Dokunmatik Sensör Desteği: 9 kanala kadar dokunmatik arayüz oluşturabilme
• Geniş Voltaj Aralığı: 1.8V - 5.5V arası esnek çalışma voltajı
• Yüksek Performans: 32 MHz frekans ile hızlı işlem gücü
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C zorlu koşullarda çalışabilme

Programlama ve Geliştirme

PIC16F1825-I/SL SMD SOIC-14 8-Bit 32MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• MPLAB Code Configurator (MCC)
• PICkit 3/4 veya MPLAB ICD/Snap programlayıcı
• SOIC-14 to DIP adaptör soket
• SMD prototipleme kartı
• 1.8V - 5.5V ayarlanabilir güç kaynağı
• Lojik analizör veya osiloskop (opsiyonel)
• USB-UART dönüştürücü (EUSART testi için)
• I2C/SPI sensörler ve modüller (test için)
• Hassas SMD lehimleme ekipmanı

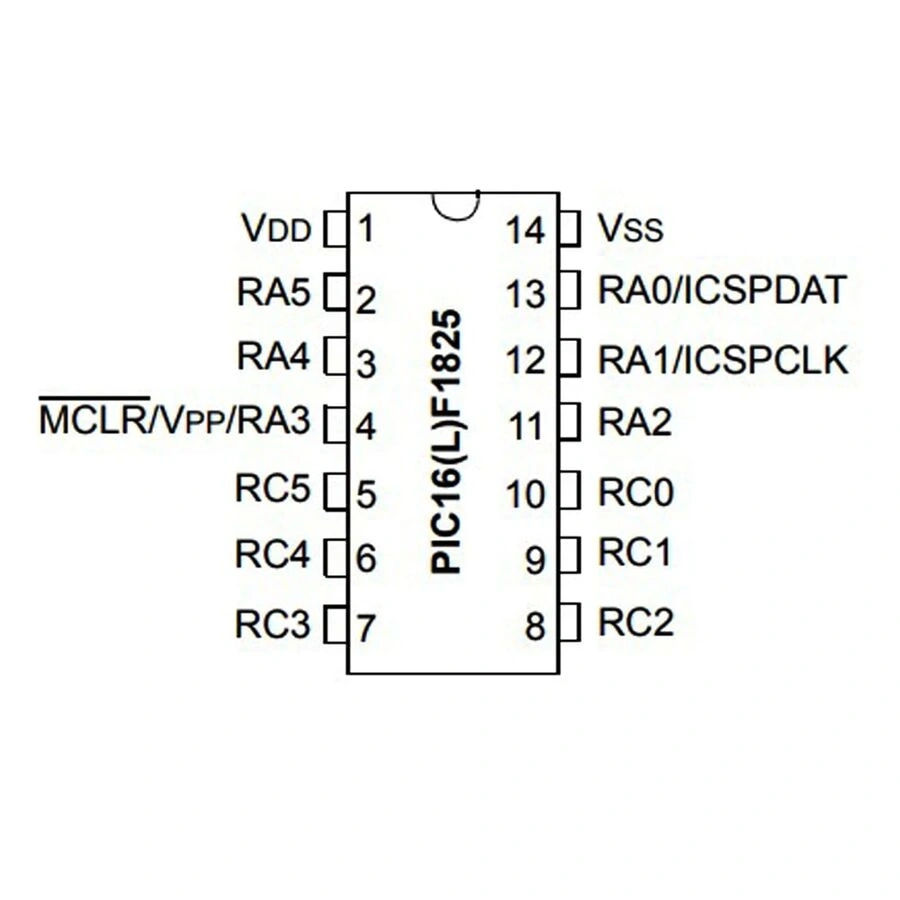

Önemli port fonksiyonları:

• PORTA (RA0-RA5): Dijital I/O, ADC, dokunmatik, PPS özellikli
• PORTC (RC0-RC5): Dijital I/O, ADC, dokunmatik, PPS özellikli
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• AN0-AN7: Analog giriş kanalları
• TX/RX: EUSART iletişim pinleri (PPS ile atanabilir)
• SCL/SDA: I2C haberleşme pinleri (PPS ile atanabilir)
• SDI/SDO/SCK: SPI haberleşme pinleri (PPS ile atanabilir)
• CCP1/PWM: Capture/Compare/PWM modül pini (PPS ile atanabilir)
• T0CKI, T1CKI: Timer harici saat girişleri

Sorun Giderme ve İpuçları

PIC16F1825-I/SL SMD SOIC-14 8-Bit 32MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SMD Lehimleme Zorlukları: İnce uçlu havya, kaliteli flux ve büyüteç kullanın veya adaptör soket tercih edin.
• Sınırlı Pin Sorunları: PPS özelliğini etkin kullanın, zaman paylaşımlı pin kullanımı stratejisi geliştirin.
• Programlama Zorlukları: SOIC adaptörü veya özel programlama yuvası kullanın, bağlantıların sağlamlığını kontrol edin.
• Düşük Güç Modu Sorunları: Wake-up kaynaklarını doğru yapılandırın, osilatör seçimini optimize edin.
• Pin Çakışmaları: PPS kayıtlarını dikkatle yönetin, birden fazla işlevi aynı pine atamaktan kaçının.

Verimli Kullanım İpuçları

• Minimal pin sayısı için port çoğullama (multiplexing) teknikleri kullanın
• XLP modlarını etkin kullanarak pil ömrünü yıllara çıkarın
• SOIC-14 paketi için özel PCB footprint kullanarak montaj alanını küçültün
• PPS özelliği ile PCB tasarımında routing mesafelerini minimize edin
• İşlemci yükünü azaltmak için donanımsal modülleri (PWM, Timer) etkin kullanın
• Sleep/wake döngüsü ile kritik zamanlı olmayan işlemlerde güç tasarrufu sağlayın

Paket İçeriği

• PIC16F1825-I/SL SMD SOIC-14 8-Bit 32MHz Mikrodenetleyici
