PIC16C57C-04I/P DIP-28 8-Bit 4 MHz Mikrodenetleyici
PIC16C57C-04I/P, Microchip firmasının klasik ve endüstriyel standart haline gelmiş 8-bit mikrodenetleyicisidir. DIP-28 paketinde sunulan bu entegre, 4 MHz çalışma frekansı ile güvenilir ve dayanıklı uygulamalar için tasarlanmıştır.
2KB OTP (One Time Programmable) program belleği ve 72 bayt RAM ile donatılan bu mikrodenetleyiciler, endüstriyel kontrol uygulamaları için optimize edilmiştir.
20 I/O pini, düşük güç tüketimi ve EPROM tabanlı hafızasıyla elektronik komponentler arasında uzun ömürlü ve güvenilir bir seçim sunar.
Yüksek gürültü bağışıklığı ve stabil performansı ile öne çıkan bu Microchip PIC mikrodenetleyici, zorlu endüstriyel ortamlarda yıllarca çalışma kapasitesi sunar.
Teknik Özellikler
PIC16C57C-04I/P DIP-28 8-Bit 4 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Microchip Technology
- Mikrodenetleyici Serisi: PIC16C
- Model: PIC16C57C-04I/P
- İşlemci Mimarisi: 8-Bit RISC
- Maksimum Çalışma Frekansı: 4 MHz
- Program Belleği Tipi: OTP (One Time Programmable) EPROM
- Program Belleği Boyutu: 2 KB (2K x 12-bit kelime)
- RAM Belleği: 72 Bayt
- EEPROM Belleği: Yok
- I/O Pin Sayısı: 20
- ADC Kanalları: Yok
- Zamanlayıcı Modülleri: 1 (8-bit)
- PWM Modülleri: Yok
- Seri Haberleşme: Yok (yazılımsal olarak implementasyon mümkün)
- Kesme (Interrupt) Kaynakları: 1
- Çalışma Gerilimi: 3.0V - 6.0V
- Paket Tipi: DIP-28 (Through-Hole)
- Pin Sayısı: 28
- Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
- Watchdog Timer: Var
- Power-up Timer: Var
- Oscillator Start-up Timer: Var
- Brown-out Protection: Yok
- Güç Tüketimi (Aktif): ~2mA @ 5V, 4MHz
- Güç Tüketimi (Sleep): <15µA @ 5V
- Veri Saklama Süresi: 40+ yıl
- EMI/RFI Bağışıklığı: Yüksek
- Instruction Set: 33 komutlu RISC mimarisi
- Instruction Cycle: 1µs @ 4MHz
- Code Protection: Var
- RoHS Uyumluluğu: Evet
- Paket Boyutları: 34.5mm x 7.6mm x 3.3mm
Kullanım Alanları
PIC16C57C-04I/P DIP-28 8-Bit 4 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Endüstriyel Kontrol Sistemleri
- Basit makine kontrol sistemleri
- Motor kontrol devreleri
- Endüstriyel zamanlayıcılar
- Üretim bandı kontrol üniteleri
- Elektromanyetik gürültülü ortam uygulamaları
Uzun Ömürlü Uygulamalar
- Yüksek güvenilirlik gerektiren sistemler
- Uzun süreli çalışan cihazlar
- Bakım gerektirmeyen gömülü kontrol üniteleri
- Enerji dağıtım kontrol modülleri
- Kritik görevli cihazlar
Yerleşik Kontrol Sistemleri
- Ev aletleri kontrol sistemleri
- Otomotiv yardımcı kontrol modülleri
- Elektronik kilitleme sistemleri
- Mekanik cihaz kontrol üniteleri
- Basit kullanıcı arayüzleri
Avantajlar ve Özellikler
PIC16C57C-04I/P DIP-28 8-Bit 4 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.
- Endüstriyel Güvenilirlik: Zorlu çalışma koşullarında kanıtlanmış uzun ömürlü çalışma
- OTP Bellek: Programın kalıcı olarak sabitlenmesi ve modifikasyonlara karşı koruma
- Yüksek EMI/RFI Bağışıklığı: Elektromanyetik ve radyo frekans gürültüsüne dayanıklılık
- Basit Mimari: Kolay öğrenme ve programlama, tahmin edilebilir davranış
- Düşük Güç Tüketimi: Minimum enerji gerektiren uygulamalar için uygunluk
- Geniş Çalışma Voltajı: 3.0V - 6.0V arası esnek besleme imkanı
- Geniş Çalışma Sıcaklığı: -40°C ile +85°C arası endüstriyel sıcaklık aralığı
- Code Protection: Fikri mülkiyet koruması için program kodu güvenliği
- Watchdog Timer: Sistem kilitlenmelerine karşı koruma ve otomatik recovery
- DIP-28 Paketi: Kolay montaj ve prototipleme için breadboard uyumlu yapı
Programlama ve Geliştirme
PIC16C57C-04I/P DIP-28 8-Bit 4 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.
İpucu: PIC16C57C programlarken, OTP (One Time Programmable) yapısından dolayı programlama öncesinde kapsamlı test yapmanız kritik önem taşır. Bir kez programlandığında değiştirilemez. Programlama öncesi simulasyon yazılımlarında (MPLAB SIM) kodunuzu tamamen test edin. Bellek kısıtlamaları nedeniyle assembly dilinde programlama en verimli yöntemdir. Kod organizasyonunda sayfa yapısını göz önünde bulundurmalısınız, çünkü sayfa geçişleri için özel komutlar gerekir. Dahili osilator yerine XT (kristal) modu kullanarak daha hassas zamanlama elde edebilirsiniz. I/O pinlerini yapılandırırken TRIS registerlarını doğru ayarlamak önemlidir. Watchdog Timer'ı etkin kullanarak, olası kilitlenmelere karşı sistemin otomatik olarak kendini sıfırlamasını sağlayın. Endüstriyel uygulamalarda gürültü bağışıklığını artırmak için uygun pull-up dirençleri ve giriş filtreleri kullanın.
Programlama için gerekli ortam ve araçlar:
- MPLAB X IDE (entegre geliştirme ortamı)
- MPASM Assembler (assembly dili için)
- PICSTART Plus, PICkit 1 veya PIC-PG2 programlayıcı
- DIP-28 ZIF soket (kolay çıkarıp takma için)
- Breadboard ve bağlantı kabloları
- 3.0V - 6.0V güç kaynağı
- Kristal ve kapasitörler (XT modu için)
- Lojik problar ve osiloskop (test için)
- Direnç ve kapasitör setleri (devre yapılandırması için)
- LED'ler ve butonlar (basit I/O testi için)

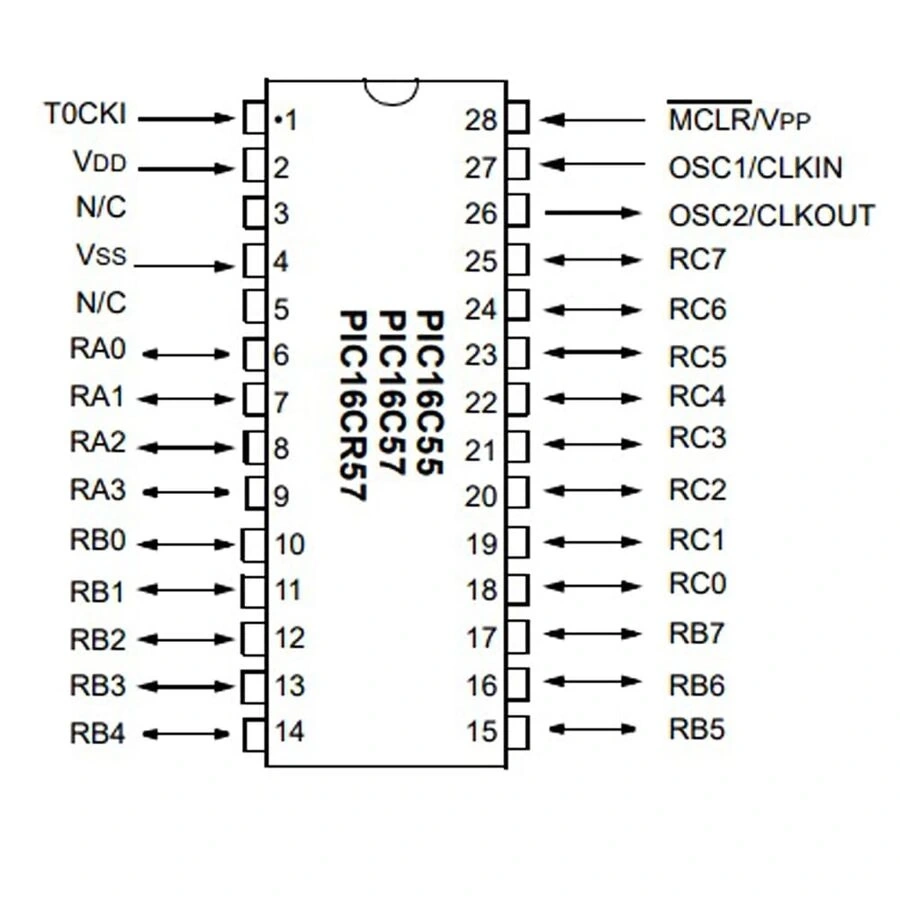

Önemli port fonksiyonları:
- PORTA (RA0-RA3): Dijital I/O
- PORTB (RB0-RB7): Dijital I/O
- PORTC (RC0-RC7): Dijital I/O
- MCLR: Master Clear (Reset) pini
- VDD/VSS: Güç ve toprak bağlantıları
- OSC1/OSC2: Harici osilatör pinleri
- T0CKI: Timer0 harici saat girişi
- RTCC: Real-Time Clock/Counter (Timer0)
Sorun Giderme ve İpuçları
PIC16C57C-04I/P DIP-28 8-Bit 4 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Programlama Sorunları: Programlayıcı bağlantılarını kontrol edin, doğru voltaj kullanın, MCLR hattında pull-up direnç kullanın.
- Osilatör Sorunları: Doğru değerli kristal ve kapasitörleri kullanın, PCB düzeninde osilatör bölgesini izole edin.
- Reset Problemleri: MCLR hattında uygun pull-up direnci (yaklaşık 10kΩ) kullanın, noise filtreleme uygulayın.
- Kod Organizasyon Zorlukları: Sayfa sınırlarını dikkate alın, sık kullanılan rutinleri her sayfada tekrarlayın.
- I/O Port Sorunları: TRIS registerlarının doğru ayarlandığından emin olun, read-modify-write işlemlerine dikkat edin.
Verimli Kullanım İpuçları
- Assembly dili optimizasyonu ile sınırlı program belleğini verimli kullanın
- Zaman kritik uygulamalarda sabit döngü sayısı ve timing için NOP komutlarını kullanın
- I/O pinlerini çoğullama (multiplexing) teknikleri ile daha verimli kullanın
- Endüstriyel ortamlarda gürültü filtreleme için RC devreler ekleyin
- Watchdog Timer'ı etkin kullanarak sistem kararlılığını artırın
- Kritik veri işleme için yazılımsal hata kontrolü (checksum, parity) ekleyin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz. Entegreler, diyotlar, transistörler ve daha fazlası.
Ürünleri İncele →
Projeleriniz için çeşitli mikrodenetleyiciler. Farklı hız, bellek kapasitesi ve paket seçenekleri ile uygulamalarınıza güç katın.
Ürünleri İncele →
Projeleriniz için çeşitli Microchip PIC mikrodenetleyiciler. Farklı hız, bellek kapasitesi ve paket seçenekleri ile uygulamalarınıza güç katın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Programlayıcılar, devre elemanları ve geliştirme kitlerinden oluşan geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
OTP (One Time Programmable) bellek ne anlama gelir?
Sadece bir kez programlanabilen EPROM bellek türüdür. Program bir kez yazıldıktan sonra değiştirilemez, bu da güvenlik ve kararlılık için idealdir.
PIC16C57C neden endüstriyel uygulamalar için tercih edilir?
Yüksek EMI/RFI bağışıklığı, geniş sıcaklık aralığı (-40°C/+85°C), kararlı operasyon, kanıtlanmış güvenilirlik ve OTP bellek sayesinde değiştirilemeyen yazılım sunması nedeniyle tercih edilir.
Assembly programlama bu mikrodenetleyici için neden önemlidir?
Sınırlı bellek (2KB) ve basit mimari nedeniyle assembly ile maksimum kod optimizasyonu sağlanır. 33 komutluk basit komut seti, assembly programlamayı kolaylaştırır.
Bu mikrodenetleyiciyi modern alternatiflerine göre dezavantajları nelerdir?
Düşük çalışma frekansı (4MHz), sınırlı bellek, ADC ve haberleşme modüllerinin olmaması, tek kullanımlık programlama ve daha sınırlı I/O özellikleri dezavantajlarıdır.
Sayfa sınırlamaları ne anlama gelir ve nasıl yönetilir?
Program belleği sayfalar halinde bölünmüştür, doğrudan sayfa arası atlama yapılamaz. Sayfa değiştirme komutları veya her sayfada ortak rutinler eklenerek yönetilir.
Doğru programlayıcı seçimi neden önemlidir?
OTP özelliği nedeniyle tek şanslı programlama için, uygun programlayıcı (PICSTART Plus, PICkit 1, PIC-PG2) ve doğru voltaj ve zamanlama parametreleri kritik önem taşır.
Watchdog Timer özelliği nedir ve nasıl kullanılır?
Program kilitlenmelerinde sistemi otomatik sıfırlayan zamanlayıcıdır. Kritik uygulamalarda aktif edilmeli ve normal çalışmada periyodik olarak reset (CLRWDT komutu) edilmelidir.
Bu mikrodenetleyici ile modern haberleşme protokolleri kullanılabilir mi?
Donanımsal modül olmamasına rağmen yazılımsal olarak UART, SPI, I2C gibi protokoller bit-banging yöntemiyle uygulanabilir, ancak işlemci yükü ve hız sınırlamaları vardır.
