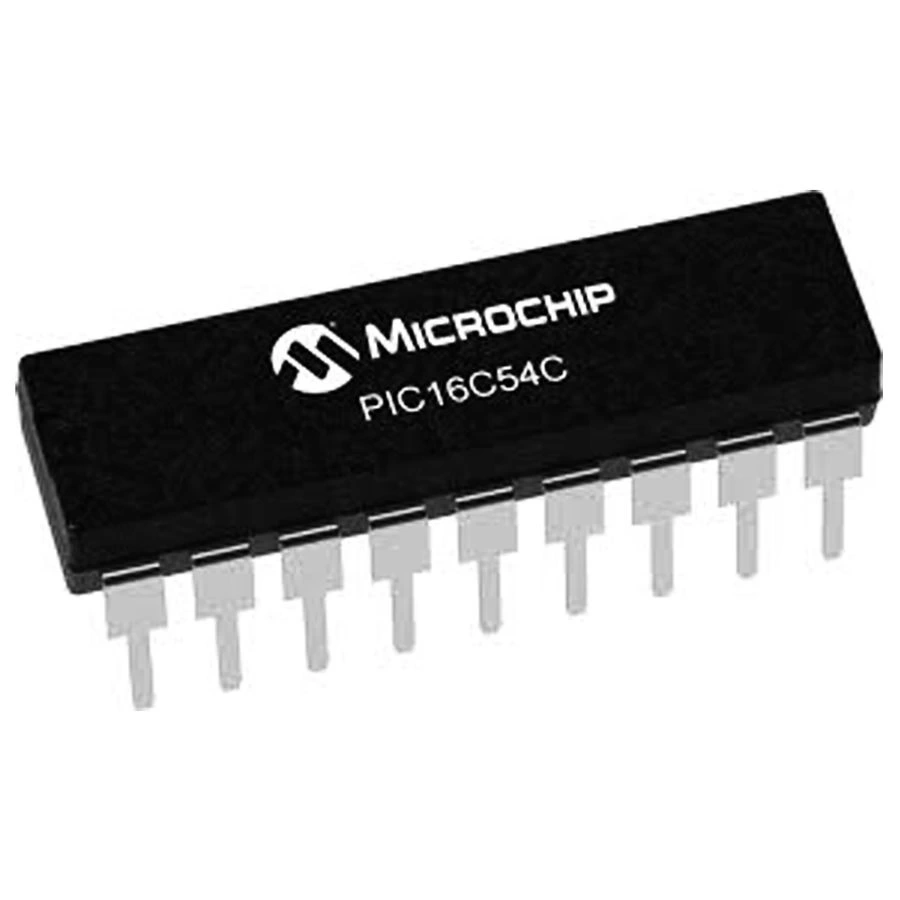

PIC16C54C-04/P DIP18 8-Bit 4MHz Mikrodenetleyici

PIC16C54C-04/P DIP18 8-Bit 4MHz Mikrodenetleyici

PIC16C54C-04/P, Microchip firmasının kompakt ve ekonomik OTP (One-Time Programmable) 8-bit mikrodenetleyicisidir. DIP18 paketinde sunulan bu entegre, 4 MHz çalışma frekansı ile temel kontrol işlemleri için tasarlanmıştır.

512 word program belleği ve 25 bayt RAM içeren bu mikrodenetleyiciler, minimal donanım gerektiren basit projeler için ekonomik bir çözüm sunar.

Küçük boyutuna rağmen güvenilir çalışma sunan PIC16C54C-04/P, çeşitli elektronik komponentler ile uyumlu entegre devrelerden biridir.

Teknik Özellikler

PIC16C54C-04/P DIP18 8-Bit 4MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16C5X
• Model: PIC16C54C-04/P
• İşlemci Mimarisi: 8-Bit
• Maksimum Çalışma Frekansı: 4 MHz
• Program Belleği Tipi: OTP (One-Time Programmable)
• Program Belleği Boyutu: 512 x 12-bit kelime, 768 byte
• RAM Belleği: 25 Bayt
• EEPROM Belleği: Yok
• I/O Pin Sayısı: 12
• ADC Kanalları: Yok
• PWM Kanalları: Yok
• Seri Haberleşme: Yok
• Zamanlayıcı Modülleri: 1 (8-bit timer with prescaler)
• Kesme (Interrupt) Kaynakları: Yok
• Çalışma Gerilimi: 3.0V - 6.0V
• Paket Tipi: DIP-18
• Pin Sayısı: 18
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Yok
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Stack Derinliği: 2 seviye
• Komut Seti: 33 instruction RISC
• Güç Tüketimi (Aktif): ~2mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <10µA @ 5V
• RoHS Uyumluluğu: Hayır
• Entegre Osilatör: RC Oscillator opsiyonu mevcut

Kullanım Alanları

PIC16C54C-04/P DIP18 8-Bit 4MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Basit Kontrol Sistemleri

• Zamanlayıcı devreleri
• Basit uzaktan kumandalar
• Sensör arayüzleri
• LED kontrol üniteleri
• Anahtar denetleyiciler

Endüstriyel Uygulamalar

• Basit durum makineleri
• Sıralı kontrol sistemleri
• Dijital anahtarlama devreleri
• Eski sistem bakım ve onarımı
• Alarm ve güvenlik devreleri

Eğitim ve Öğretim

• Temel mikroişlemci kavramları
• Assembly dili programlama eğitimi
• Mikrodenetleyici mimarisi öğrenimi
• Minimal sistem tasarımı çalışmaları
• Endüstriyel elektronik laboratuvarları

Avantajlar ve Özellikler

PIC16C54C-04/P DIP18 8-Bit 4MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Minimal Sistem Tasarımı: Az sayıda harici bileşen ile çalışabilme
• Yüksek Güvenilirlik: OTP bellek ile kod güvenliği
• Geniş Voltaj Aralığı: 3.0V - 6.0V arası çalışabilme
• Düşük Maliyet: Ekonomik fiyat ve basit devre tasarımı
• Kompakt Boyut: DIP-18 paketi ile az yer kaplama
• Kolay Montaj: Through-hole paket ile kolay lehimleme
• Düşük Güç Tüketimi: Sleep modu ile pil tasarrufu
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası güvenilir çalışma
• Watchdog Timer: Sistem kilitlenmelerine karşı koruma
• Olgun Teknoloji: İspatlanmış ve güvenilir CPU çekirdeği

Programlama ve Geliştirme

PIC16C54C-04/P DIP18 8-Bit 4MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPASM Assembler (Assembly dili programlama için)
• PICSTART Plus veya benzeri eski programlayıcılar
• Universal OTP programlayıcı
• 5V güç kaynağı
• 4MHz kristal ve kapasitörler
• Breadboard ve jumper kablolar

PIC16C54C-04/P, Microchip PIC mikrodenetleyici ailesinin ekonomik ve basit yapısıyla bilinir ve genellikle Assembly dili ile programlanır.

Önemli port fonksiyonları:

• PORTA (RA0-RA3): Dijital I/O
• PORTB (RB0-RB7): Dijital I/O
• RTCC: Zamanlayıcı girişi
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• OSC1/OSC2: Harici osilatör bağlantısı

Sorun Giderme ve İpuçları

PIC16C54C-04/P DIP18 8-Bit 4MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Zorlukları: Güncel programlayıcıların desteğine dikkat edin
• Yetersiz Bellek: 512 word program belleği için optimize kod yazın
• Tek Seferlik Programlama: Programlamadan önce simülatör ile test edin
• Osilatör Sorunları: Kristal bağlantılarını ve kapasitör değerlerini doğru seçin
• Sınırlı Komut Seti: Assembly bilgisi ve optimize algoritma gerektirir

Verimli Kullanım İpuçları

• Assembly dili optimizasyonu ile bellek kullanımını azaltın
• 2 seviyeli stack kısıtlamasına dikkat ederek alt rutin kullanımını planlayın
• Kesme desteği olmadığından polling tekniğiyle durum kontrolü yapın
• Zamanlayıcı prescaler ile daha uzun zaman aralıkları oluşturun
• Sleep modu ile pil ömrünü uzatın
• Watchdog timer ile yazılım kilitlenmelerine karşı önlem alın

Paket İçeriği

• PIC16C54C-04/P DIP18 8-Bit 4MHz Mikrodenetleyici
